2012 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

EOBD-SYSTEMETEOBD-systemet (European On Board Diagnosis)
utför en kontinuerlig felsökning av bildelar som är
kopplade till utsläppen. Ett eventuellt försämrat
tillstånd för komponenterna i fråga signaleras
genom att varningslampan tänds på
instrumentpanelen tillsammans med ett
meddelande som visas på flerfunktionsdisplayen
(berörda versioner och marknader). (Se kapitlet
“Varningslampor och meddelanden”).
Målsättningen för EOBD-systemet (European On
Board Diagnosis) är att:
❒Se till att systemet är effektivt.
❒Indikera eventuellt ökande utsläpp.
❒Indikera att man behöver byta ut vissa
försämrade komponenter.Till systemet hör även av ett uttag som ansluts
med lämpligt instrument och som tillåter en
avläsning av felkoderna som har sparats i
styrenheten, tillsammans med en serie specifika
parametrar för felsökningen och motorns
funktion.
OBSERVERA! Efter att problemet åtgärdats och
för en komplett kontroll av systemet, måste
Lancias servicenät utföra ett test på provbänk
och, vid behov, körtester vilka kan kräva en lång
körsträcka.
bild 74
L0F0204
95KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

ELEKTRISK SERVOSTYRNING
DUALDRIVEServostyrningen fungerar enbart med
tändningsnyckeln på MAR och startad motor.
Servostyrningen medger att man anpassar kraften
som utövas på ratten i förhållande till
körvillkoren.
OBSERVERA! Om man vrider om
tändningsnyckeln snabbt, kan det ta några
sekunder innan servostyrningen fungerar
fullständigt.
SÄTTA PÅ/STÄNGA AV CITY-FUNKTIONEN
För att aktivera/avaktivera funktionen, tryck på
knappen CITY bild 75. Funktionens aktivering
signaleras av att texten CITY visas på displayen
(på vissa versioner signaleras aktiveringen även av
att texten CITY tänds på instrumentpanelen).Men aktiverad CITY-funktion går det lättare att
vrida på ratten, vilket underlättar
parkeringsmanövrerna. Aktiveringen av
funktionen är därför speciellt användbar vid
stadskörning.
VARNING
Alla slags åtgärder inom
eftermarknad som påverkar styrning
eller rattstången (t ex montering av
stöldskydd) är absolut förbjudna. Utöver att
systemets prestanda försämras och garantin
förfaller, kan detta orsaka allvarliga
säkerhetsproblem och bristande
överensstämmelse med bilens
typgodkännande.
OBSERVERA! Vid parkering med många
styrningsmanövrer kan det hända att styrningen
blir hård. Detta är normalt och beror på att
överhettningsskyddet till servostyrningens elmotor
ingriper och detta kräver således inte några
serviceingrepp. Vid bilens nästa
användningstillfälle kommer servostyrningen att
fungera normalt igen.
bild 75
L0F0082
96
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

VARNING
Innan du utför underhållsarbeten ska
du alltid stänga av motorn och ta ur
tändningsnyckeln så att rattlåset aktiveras,
särskilt om bilen är upphissad med hjulen
ovan mark. Om det inte går (pga. att
tändningsnyckeln behöver vara i läget MAR
eller motorn igång), ska huvudsäkringen
till den elektriska servostyrningen tas bort.

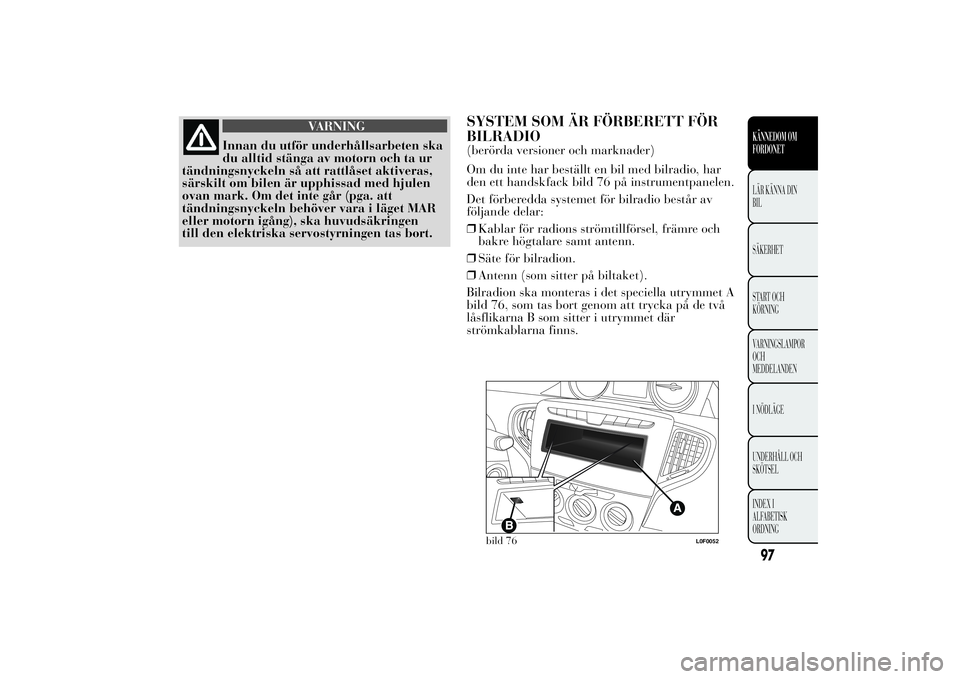

SYSTEM SOM ÄR FÖRBERETT FÖR
BILRADIO(berörda versioner och marknader)
Om du inte har beställt en bil med bilradio, har
den ett handskfack bild 76 på instrumentpanelen.
Det förberedda systemet för bilradio består av
följande delar:
❒Kablar för radions strömtillförsel, främre och
bakre högtalare samt antenn.
❒Säte för bilradion.
❒Antenn (som sitter på biltaket).
Bilradion ska monteras i det speciella utrymmet A
bild 76, som tas bort genom att trycka på de två
låsflikarna B som sitter i utrymmet där
strömkablarna finns.
bild 76
L0F0052
97KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

För anslutningen till det förberedda
systemet för bilradio, kontakta Lancias
servicenät för att förhindra alla
möjliga problem som kan sätta bilens
säkerhet på spel.

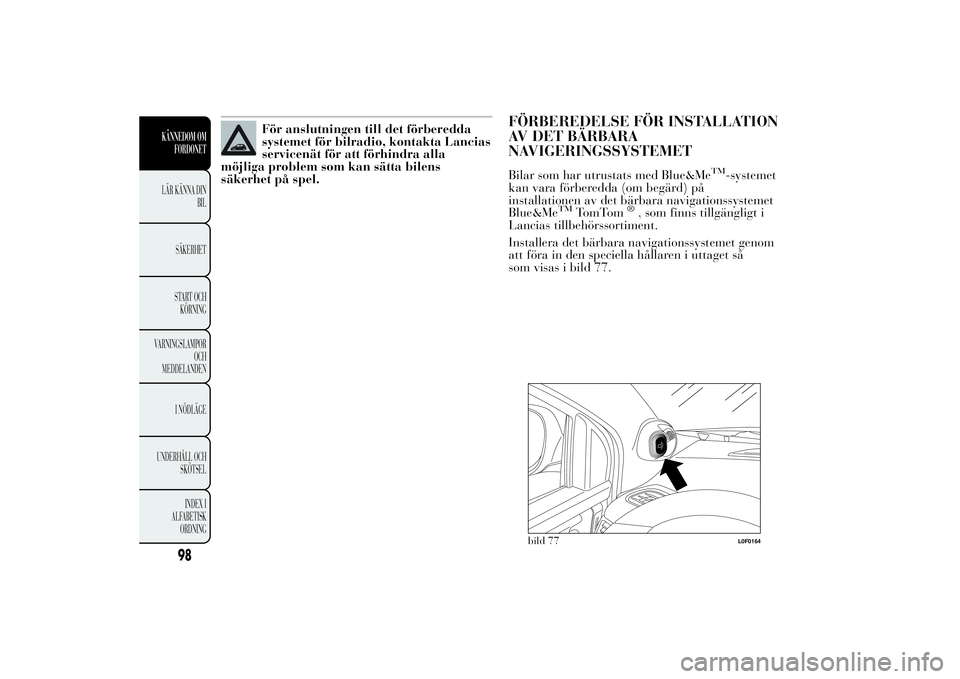

FÖRBEREDELSE FÖR INSTALLATION
AV DET BÄRBARA
NAVIGERINGSSYSTEMETBilar som har utrustats med Blue&Me
TM
-systemet
kan vara förberedda (om begärd) på
installationen av det bärbara navigationssystemet
Blue&Me
TM
TomTom
®, som finns tillgängligt i
Lancias tillbehörssortiment.
Installera det bärbara navigationssystemet genom
att föra in den speciella hållaren i uttaget så
som visas i bild 77.
bild 77
L0F0164
98
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

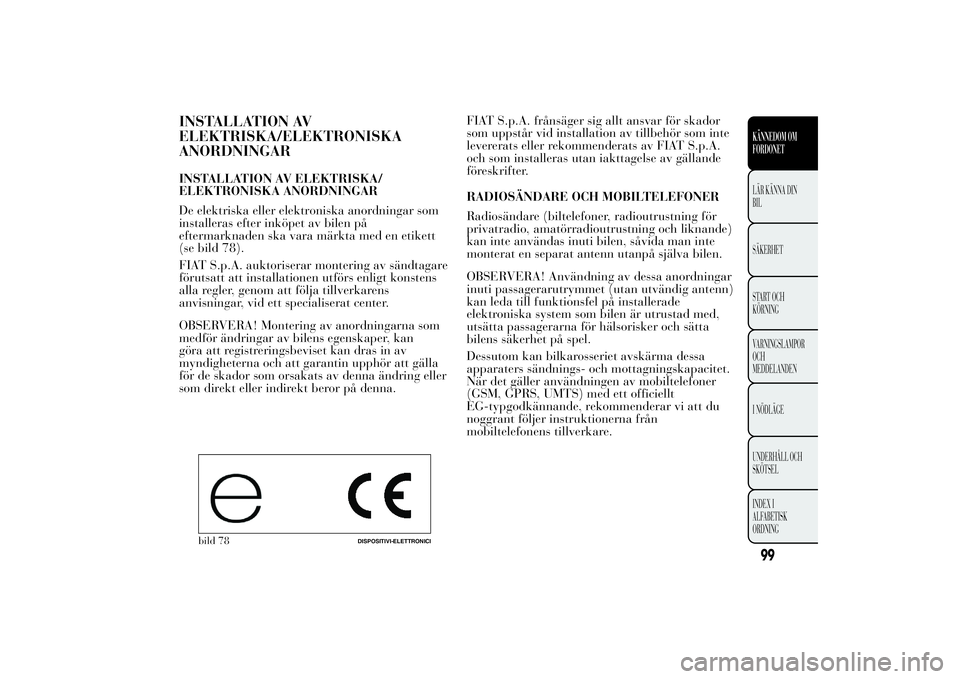

INSTALLATION AV
ELEKTRISKA/ELEKTRONISKA
ANORDNINGARINSTALLATION AV ELEKTRISKA/
ELEKTRONISKA ANORDNINGAR
De elektriska eller elektroniska anordningar som
installeras efter inköpet av bilen på
eftermarknaden ska vara märkta med en etikett
(se bild 78).
FIAT S.p.A. auktoriserar montering av sändtagare
förutsatt att installationen utförs enligt konstens
alla regler, genom att följa tillverkarens
anvisningar, vid ett specialiserat center.
OBSERVERA! Montering av anordningarna som
medför ändringar av bilens egenskaper, kan
göra att registreringsbeviset kan dras in av
myndigheterna och att garantin upphör att gälla
för de skador som orsakats av denna ändring eller
som direkt eller indirekt beror på denna.FIAT S.p.A. frånsäger sig allt ansvar för skador
som uppstår vid installation av tillbehör som inte
levererats eller rekommenderats av FIAT S.p.A.
och som installeras utan iakttagelse av gällande
föreskrifter.
RADIOSÄNDARE OCH MOBILTELEFONER
Radiosändare (biltelefoner, radioutrustning för
privatradio, amatörradioutrustning och liknande)
kan inte användas inuti bilen, såvida man inte
monterat en separat antenn utanpå själva bilen.
OBSERVERA! Användning av dessa anordningar
inuti passagerarutrymmet (utan utvändig antenn)
kan leda till funktionsfel på installerade
elektroniska system som bilen är utrustad med,
utsätta passagerarna för hälsorisker och sätta
bilens säkerhet på spel.
Dessutom kan bilkarosseriet avskärma dessa
apparaters sändnings- och mottagningskapacitet.
När det gäller användningen av mobiltelefoner
(GSM, GPRS, UMTS) med ett officiellt
EG-typgodkännande, rekommenderar vi att du
noggrant följer instruktionerna från
mobiltelefonens tillverkare.
bild 78
DISPOSITIVI-ELETTRONICI
99KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

PARKERINGSSENSORER(berörda versioner och marknader)
De sitter i bilens bild 79 bakre stötfångarna och
har som funktion att känna av och underrätta
föraren med en intermittent ljudsignal, om det
finns hinder bakom bilen.
AKTIVERING/INAKTIVERING
Sensorerna aktiveras automatiskt när backväxeln
läggs i. Vid minskande avstånd till hindret bakom
bilen ökas ljudsignalens frekvens.
LJUDSIGNAL
När man lägger i backväxeln och det finns ett
hinder bakom bilen aktiveras automatiskt en
ljudsignal som varierar allteftersom avståndet från
stötfångarna till hindret ändras.Ljudsignalens frekvens:
❒Ökar i volym ju närmare bilen kommer hindret.
❒Blir kontinuerlig när avståndet mellan bilen
och hindret är mindre än ungefär 30 cm och
upphör omedelbart om avståndet till hindret
ökar.
❒Förblir konstant om avståndet mellan bil och
hinder förblir konstant.
Om sensorerna känner av flera hinder, känns
endast det hinder som befinner sig närmast av.
FELSIGNALERINGAR
Eventuella fel på parkeringssensorerna signaleras
med varningslampan
som tänds på
instrumentpanelen när backväxeln läggs i.
Samtidigt visas ett meddelande på
flerfunktionsdisplayen (berörda versioner/
marknader) (se kapitlet “Varningslampor och
meddelanden”).
FUNKTION MED SLÄP
Sensorernas funktion inaktiveras automatiskt när
släpets elkabel kopplas till bilens dragkroksuttag.
Sensorerna återaktiveras automatiskt när släpets
kabel dras ur.
LANCIA
bild 79
L0F0027
100KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

För att de ska fungera rätt är det
absolut nödvändigt att sensorerna
alltid hålls rena från lera, smuts, snö
eller is. Under rengöringen av sensorerna ska
man vara noga med att inte repa eller skada
dem. Undvik en användning av torra, sträva
eller hårda trasor. Sensorerna skall göras
rena med rent vatten, eventuellt med
bilschampo. På biltvättar där en högtrycks-
eller ångtvätt används, gör snabbt rent
sensorerna genom att hålla munstycket på
över 10 cm avstånd.
ALLMÄNNA VARNINGAR
❒Under parkeringen, var alltid uppmärksam på
hinder som kan befinna sig ovanför eller under
sensorn.
❒Föremål som befinner sig på nära avstånd
bakom fordonet, kan under vissa
omständigheter ibland inte avkännas av
systemet och kan därför skada bilen eller bli
skadade.
Dessutom finns det vissa omständigheter som kan
påverka parkeringssystemets prestanda:
❒Sensorns funktion försämras och
parkeringshjälpsystemets prestanda minskar om
den täcks av is, snö, lera eller flera lager lack.
❒Sensorn kan känna av ett föremål som inte finns
(ekostörning) förorsakat av mekaniska
störningar såsom: biltvätt, regn, (mycket stark
vind) eller hagel.❒Signalerna från sensorn kan även påverkas av
andra ultraljud i närheten (t ex.
hydraulbromsar till lastbilar och
tryckluftshammare).
❒Parkeringshjälpens prestanda påverkas även av
sensorernas relativa placering, till exempel
genom variation av hjulinställningar (på grund
av förslitna stötdämpare eller upphängningar)
eller vid nya däck och överlastning av bilen,
då man gör specifika inställningar för att sänka
bilen.
VARNING
Det är alltid föraren som är ansvarig
för parkeringen och övriga farliga
manövrer. När man utför
parkeringsmanövrerna, ska man alltid se till
att det inte finns personer (speciellt barn)
eller djur inom manöverområdet.
Parkeringssensorerna är en hjälp för
föraren som alltid måste vara uppmärksam
under farliga manövrer även om de utförs
med låg hastighet.
101KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

MAGIC PARKING(Berörda versioner och marknader)
Magic Parking meddelar föraren att det finns en
ledig parkeringsplats alldeles intill och som är
tillräckligt stor för bilen. Under själva parkeringen
hjälper systemet föraren med automatisk kontroll
av rattrörelserna.
Under manöverfasen får föraren också
information från parkeringssensorerna (4 sensorer
bak och 4 sensorer fram) som ger information
om hur långt det är till hinder framför och bakom
bilen under parkeringsfasen.
När du letar efter en lämplig parkeringsplats, är
de främre och bakre sensorerna inte aktiverade
(endast sidosensorerna är aktiverade), medan
under själva manövreringsfasen, då backväxeln
läggs i, aktiveras inte sensorerna fram och bak
automatiskt.
VARNING
Det är dock alltid föraren som är
ansvarig för parkeringsmanövrerna.
Under hela parkeringsmanövern, ska
föraren säkra att vare sig personer eller djur
finns i bilens manövreringsområde.
VARNING
Parkeringssensorerna utgör en hjälp
för föraren, som alltid måste vara
uppmärksam under farliga manövrer, även
om de utförs med en låg hastighet. Magic
Parking-systemet reglerar INTE bilens
hastighet på något sätt under
parkeringsmanövrerna. Det är alltid föraren
som styr accelerationen, hastigheten och
inbromsningen.
SENSORER
Under fasen då man söker efter parkeringsplatsen,
använder systemet sidosensorerna bild 80 som
automatiskt aktiveras när man kör med en
hastighet under 30 km/tim.
Om föraren nyss har kört förbi ett utrymme som
bedöms lämpligt för parkering under denna fas,
kan funktionen begäras genom att trycka på
knappen
som sitter på instrumentpanelen bild
81: instruktioner för att utföra manövern visas på
instrumentpanelen. Om funktionen inte begärs
av föraren (nedtryckt knapp), visas ingen
information på displayen.
FUNKTION
Parkeringshjälpen kan bara aktiveras med tänd
instrumentpanel och när bilens kör långsammare
än 30 km/tim. Den består av följande faser:
102KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
