VARNING
Aktivera inte kompressorn i mer än
20 minuter åt gången. Fara för
överhettning. Snabbreparationssatsen är
inte lämplig för en definitiv reparation och
därför ska reparerade däck endast användas
tillfälligt.
VARNING
Flaskan innehåller etylenglykol.
Innehåller latex som kan framkalla
en allergisk reaktion. Skadlig vid förtäring.
Irriterande för ögonen. Kan orsaka
sensibilisering vid inandning och kontakt.
Undvik kontakt med ögonen, huden och
kläderna. Om man kommer i kontakt med
vätskan, ska man omedelbart skölja med
rikliga mängder vatten. Vid förtäring,
framkalla inte kräkning, utan skölj munnen
och drick mycket vatten. Kontakta en läkare
omedelbart. Förvaras utom räckhåll för
barn. Produkten får inte användas av
personer som lider av astma. Andas inte in
ångorna under införseln och uppsugningen.
Vid en allergisk reaktion, ska man
omedelbart kontakta läkare. Förvara
flaskan i särskilt utrymme, långt borta från
värmekällor. Tätningsvätskan har ett sista
användningsdatum. Byt flaskan om
tätningsvätskan har gått ut.
Släng inte flaskan eller tätningsvätskan
ute i naturen. Lämna dem istället in
dem för återvinning enligt gällande
nationella och lokala föreskrifter.
PUMPNINGSPROCEDUR
VARNING
Bär skyddshandskarna som ingår i
snabbreparationssatsen för däck.
Gör så här:
❒Dra åt handbromsen.Skruva av ventilhatten
på däckventilen, ta ut påfyllningsslangen A
bild 124 och skruva fast ringen B på
däckventilen.
bild 124
L0F0176
175KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

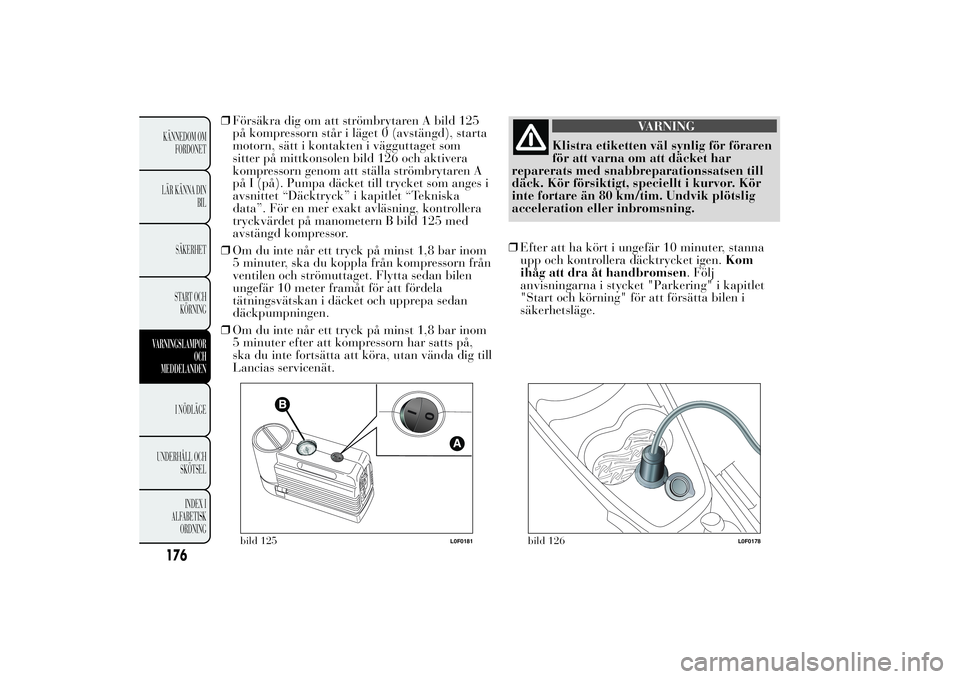

❒Försäkra dig om att strömbrytaren A bild 125
på kompressorn står i läget 0 (avstängd), starta
motorn, sätt i kontakten i vägguttaget som
sitter på mittkonsolen bild 126 och aktivera
kompressorn genom att ställa strömbrytaren A
på I (på). Pumpa däcket till trycket som anges i
avsnittet “Däcktryck” i kapitlet “Tekniska
data”. För en mer exakt avläsning, kontrollera
tryckvärdet på manometern B bild 125 med
avstängd kompressor.
❒Om du inte når ett tryck på minst 1,8 bar inom
5 minuter, ska du koppla från kompressorn från
ventilen och strömuttaget. Flytta sedan bilen
ungefär 10 meter framåt för att fördela
tätningsvätskan i däcket och upprepa sedan
däckpumpningen.
❒Om du inte når ett tryck på minst 1,8 bar inom
5 minuter efter att kompressorn har satts på,
ska du inte fortsätta att köra, utan vända dig till
Lancias servicenät.
VARNING
Klistra etiketten väl synlig för föraren
för att varna om att däcket har
reparerats med snabbreparationssatsen till
däck. Kör försiktigt, speciellt i kurvor. Kör
inte fortare än 80 km/tim. Undvik plötslig
acceleration eller inbromsning.
❒Efter att ha kört i ungefär 10 minuter, stanna
upp och kontrollera däcktrycket igen.Kom
ihåg att dra åt handbromsen. Följ
anvisningarna i stycket "Parkering" i kapitlet
"Start och körning" för att försätta bilen i
säkerhetsläge.
bild 125
L0F0181
bild 126
L0F0178
176KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

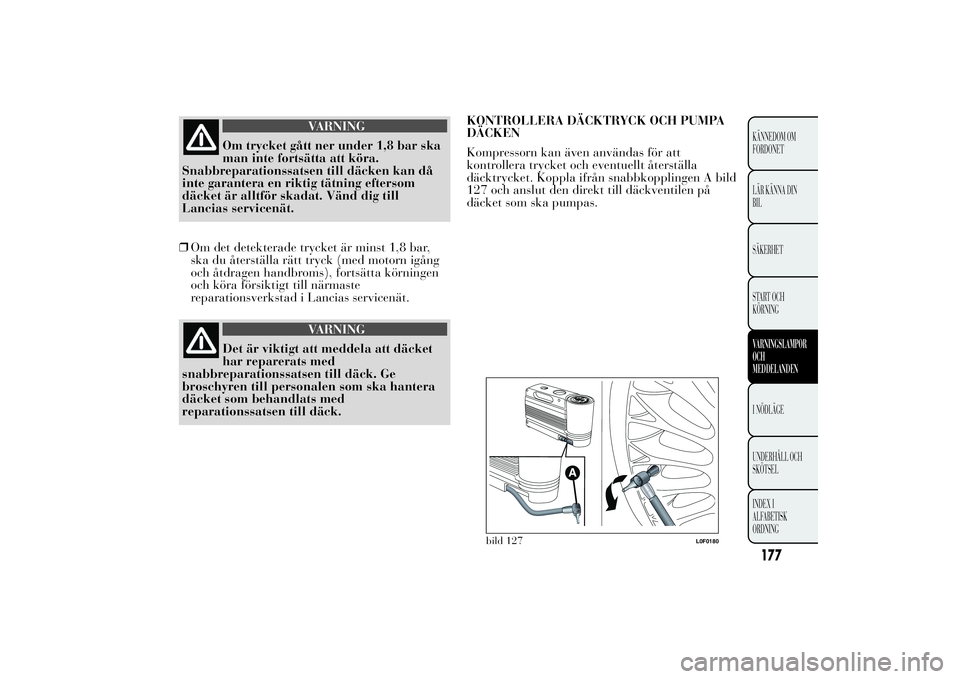

VARNING
Om trycket gått ner under 1,8 bar ska
man inte fortsätta att köra.
Snabbreparationssatsen till däcken kan då
inte garantera en riktig tätning eftersom
däcket är alltför skadat. Vänd dig till
Lancias servicenät.
❒Om det detekterade trycket är minst 1,8 bar,
ska du återställa rätt tryck (med motorn igång
och åtdragen handbroms), fortsätta körningen
och köra försiktigt till närmaste
reparationsverkstad i Lancias servicenät.
VARNING
Det är viktigt att meddela att däcket
har reparerats med
snabbreparationssatsen till däck. Ge
broschyren till personalen som ska hantera
däcket som behandlats med
reparationssatsen till däck.KONTROLLERA DÄCKTRYCK OCH PUMPA
DÄCKEN
Kompressorn kan även användas för att
kontrollera trycket och eventuellt återställa
däcktrycket. Koppla ifrån snabbkopplingen A bild
127 och anslut den direkt till däckventilen på
däcket som ska pumpas.
bild 127
L0F0180
177KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

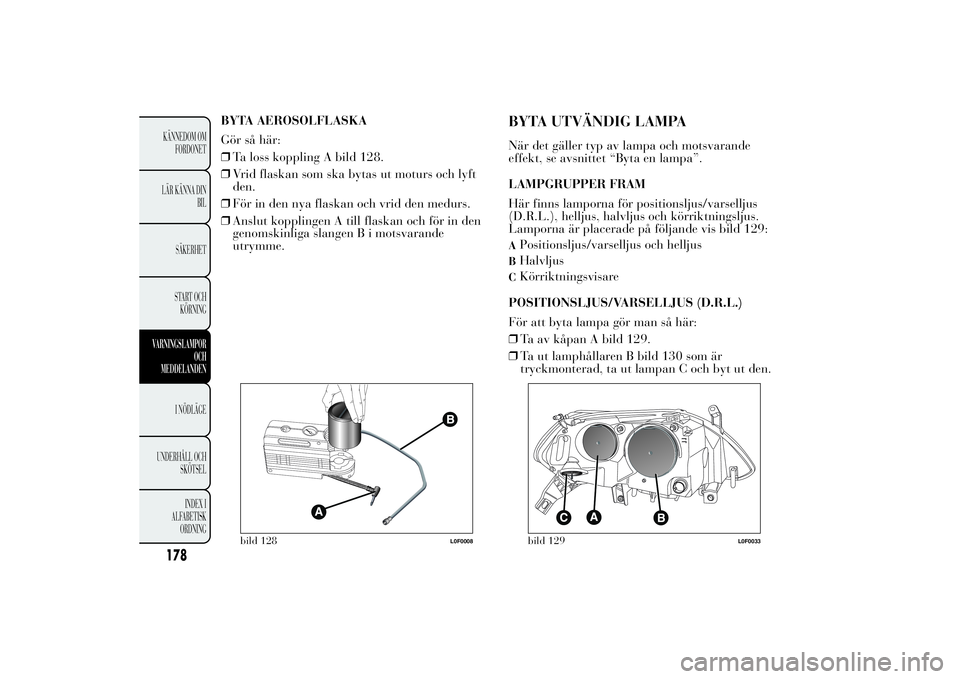

BYTA AEROSOLFLASKA
Gör så här:
❒Ta loss koppling A bild 128.
❒Vrid flaskan som ska bytas ut moturs och lyft
den.
❒För in den nya flaskan och vrid den medurs.
❒Anslut kopplingen A till flaskan och för in den
genomskinliga slangen B i motsvarande
utrymme.
BYTA UTVÄNDIG LAMPANär det gäller typ av lampa och motsvarande
effekt, se avsnittet “Byta en lampa”.
LAMPGRUPPER FRAM
Här finns lamporna för positionsljus/varselljus
(D.R.L.), helljus, halvljus och körriktningsljus.
Lamporna är placerade på följande vis bild 129:APositionsljus/varselljus och helljusBHalvljusCKörriktningsvisare
POSITIONSLJUS/VARSELLJUS (D.R.L.)
För att byta lampa gör man så här:
❒Ta av kåpan A bild 129.
❒Ta ut lamphållaren B bild 130 som är
tryckmonterad, ta ut lampan C och byt ut den.
bild 128
L0F0008
bild 129
L0F0033
178KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

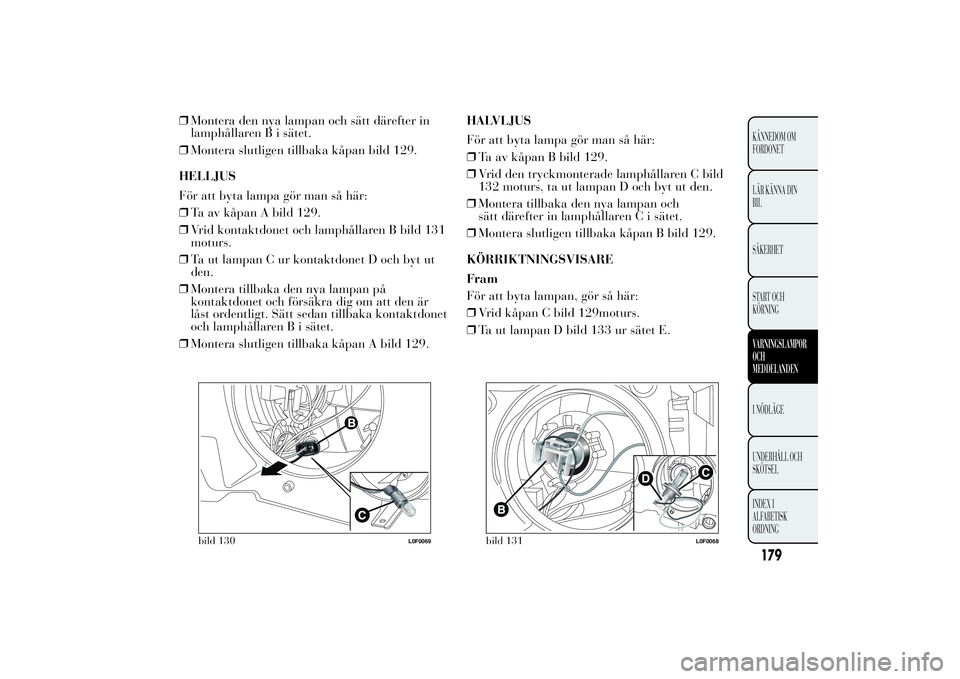

❒Montera den nya lampan och sätt därefter in
lamphållaren B i sätet.
❒Montera slutligen tillbaka kåpan bild 129.
HELLJUS
För att byta lampa gör man så här:
❒Ta av kåpan A bild 129.
❒Vrid kontaktdonet och lamphållaren B bild 131
moturs.
❒Ta ut lampan C ur kontaktdonet D och byt ut
den.
❒Montera tillbaka den nya lampan på
kontaktdonet och försäkra dig om att den är
låst ordentligt. Sätt sedan tillbaka kontaktdonet
och lamphållaren B i sätet.
❒Montera slutligen tillbaka kåpan A bild 129.HALVLJUS
För att byta lampa gör man så här:
❒Ta av kåpan B bild 129.
❒Vrid den tryckmonterade lamphållaren C bild
132 moturs, ta ut lampan D och byt ut den.
❒Montera tillbaka den nya lampan och
sätt därefter in lamphållaren C i sätet.
❒Montera slutligen tillbaka kåpan B bild 129.
KÖRRIKTNINGSVISARE
Fram
För att byta lampan, gör så här:
❒Vrid kåpan C bild 129moturs.
❒Ta ut lampan D bild 133 ur sätet E.
bild 130
L0F0069
bild 131
L0F0068
179KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

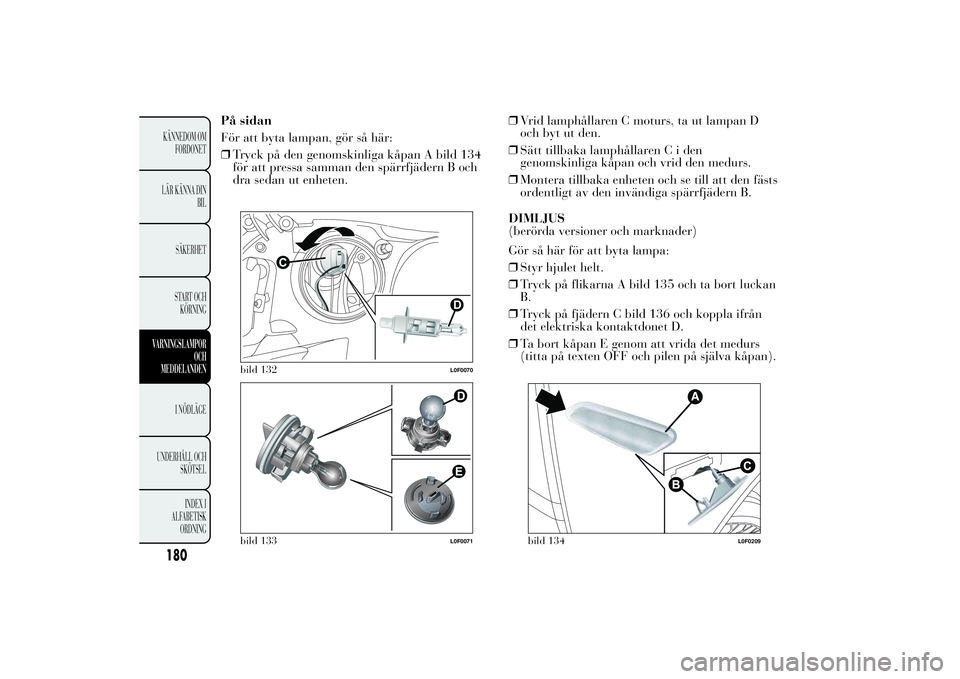

På sidan
För att byta lampan, gör så här:
❒Tryck på den genomskinliga kåpan A bild 134
för att pressa samman den spärrfjädern B och
dra sedan ut enheten.❒Vrid lamphållaren C moturs, ta ut lampan D
och byt ut den.
❒Sätt tillbaka lamphållarenCiden
genomskinliga kåpan och vrid den medurs.
❒Montera tillbaka enheten och se till att den fästs
ordentligt av den invändiga spärrfjädern B.
DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta lampa:
❒Styr hjulet helt.
❒Tryck på flikarna A bild 135 och ta bort luckan
B.
❒Tryck på fjädern C bild 136 och koppla ifrån
det elektriska kontaktdonet D.
❒Ta bort kåpan E genom att vrida det medurs
(titta på texten OFF och pilen på själva kåpan).
bild 132
L0F0070
bild 133
L0F0071
bild 134
L0F0209
180KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

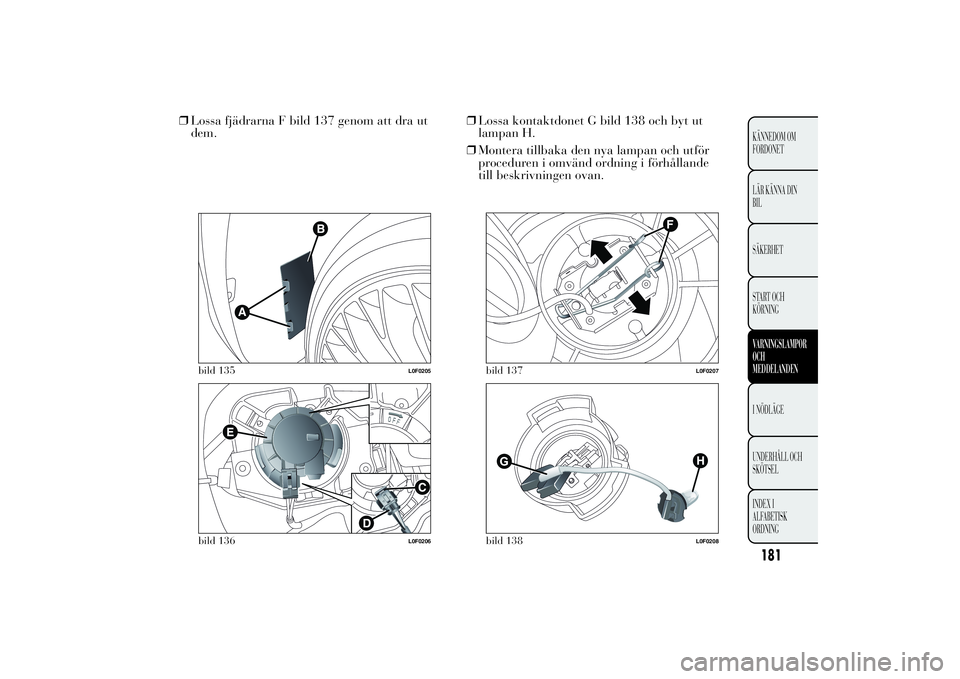

❒Lossa fjädrarna F bild 137 genom att dra ut
dem.❒Lossa kontaktdonet G bild 138 och byt ut
lampan H.
❒Montera tillbaka den nya lampan och utför
proceduren i omvänd ordning i förhållande
till beskrivningen ovan.
bild 135
L0F0205
bild 136
L0F0206
bild 137
L0F0207
bild 138
L0F0208
181KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNINGVARNINGSLAMPOR
OCH
MEDDELANDENI NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

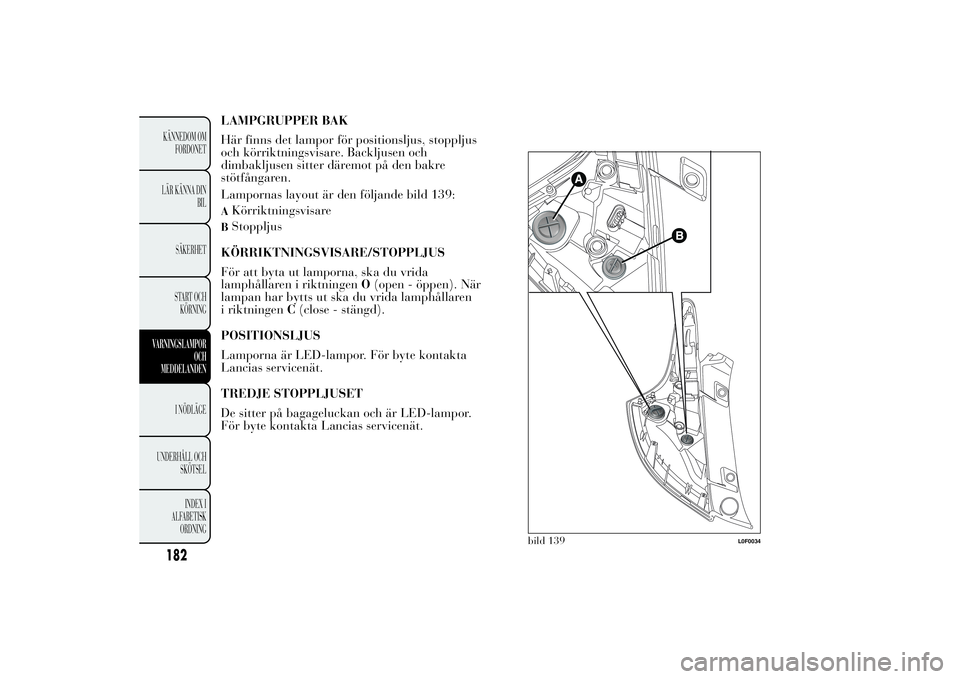

LAMPGRUPPER BAK
Här finns det lampor för positionsljus, stoppljus
och körriktningsvisare. Backljusen och
dimbakljusen sitter däremot på den bakre
stötfångaren.
Lampornas layout är den följande bild 139:AKörriktningsvisareBStoppljus
KÖRRIKTNINGSVISARE/STOPPLJUS
För att byta ut lamporna, ska du vrida
lamphållaren i riktningenO(open - öppen). När
lampan har bytts ut ska du vrida lamphållaren
i riktningenC(close - stängd).
POSITIONSLJUS
Lamporna är LED-lampor. För byte kontakta
Lancias servicenät.
TREDJE STOPPLJUSET
De sitter på bagageluckan och är LED-lampor.
För byte kontakta Lancias servicenät.
