2012 Lancia Ypsilon Drift- och underhållshandbok (in Swedish)

MANUELL KLIMATANLÄGGNING(berörda versioner och marknader)
REGLAGE
A Inställningsratt för lufttemperaturen (rött-
varmt/blått-kallt)
B Inställningsratt för luftens återcirkulation
invändig luftcirkulationIntag för luft utifrånOBSERVERA! Vi rekommenderar att
cirkulationsluften sätts på vid en trafikstockning
eller i tunnlar för att undvika intag av förorenad
utomhusluft. För att förebygga imma på rutorna,
ska du undvika att använda denna funktion under
en längre tid, särskilt om det är många i bilen.
C Inställningsratt för luftflöde
bild 32
L0F0101
39KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

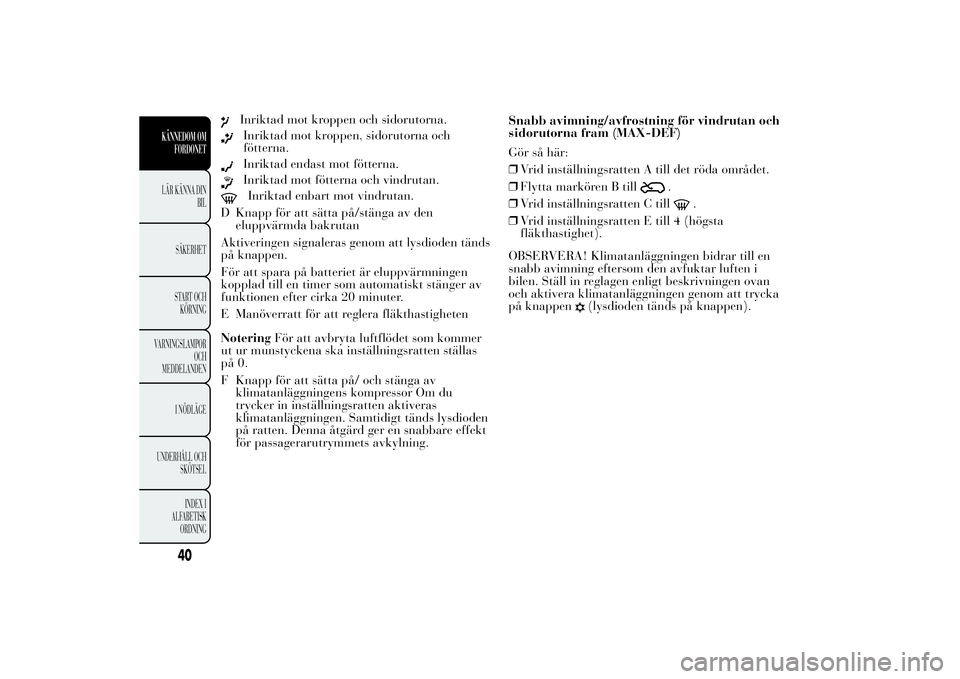

Inriktad mot kroppen och sidorutorna.Inriktad mot kroppen, sidorutorna och
fötterna.Inriktad endast mot fötterna.Inriktad mot fötterna och vindrutan.Inriktad enbart mot vindrutan.
D Knapp för att sätta på/stänga av den
eluppvärmda bakrutan
Aktiveringen signaleras genom att lysdioden tänds
på knappen.
För att spara på batteriet är eluppvärmningen
kopplad till en timer som automatiskt stänger av
funktionen efter cirka 20 minuter.
E Manöverratt för att reglera fläkthastigheten
NoteringFör att avbryta luftflödet som kommer
ut ur munstyckena ska inställningsratten ställas
på 0.
F Knapp för att sätta på/ och stänga av
klimatanläggningens kompressor Om du
trycker in inställningsratten aktiveras
klimatanläggningen. Samtidigt tänds lysdioden
på ratten. Denna åtgärd ger en snabbare effekt
för passagerarutrymmets avkylning.Snabb avimning/avfrostning för vindrutan och
sidorutorna fram (MAX-DEF)
Gör så här:
❒Vrid inställningsratten A till det röda området.
❒Flytta markören B till
.
❒Vrid inställningsratten C till
.
❒Vrid inställningsratten E till 4 (högsta
fläkthastighet).
OBSERVERA! Klimatanläggningen bidrar till en
snabb avimning eftersom den avfuktar luften i
bilen. Ställ in reglagen enligt beskrivningen ovan
och aktivera klimatanläggningen genom att trycka
på knappen
(lysdioden tänds på knappen).
40
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

EXTRA VÄRMESYSTEM
(Berörda versioner och marknader)
För att snabbt värma upp passagerarutrymmet
vid ett kallt väderlag. Uppvärmningsenheten
stängs av automatiskt så snart inställda
komfortförhållanden har uppnåtts.
Kupévärmaren sätts på automatiskt genom att
vrida manöverratten A till den sista röda sektorn
och sätta på fläkten (manöverratt E på minst
den första hastigheten).
Värmaren fungerar bara vid en låg
utomhustemperatur och när temperaturen på
motorns kylvätska är låg. Den kan inte aktiveras
om batterispänningen inte är tillräcklig.UNDERHÅLL PÅ KLIMATANLÄGGNINGEN
Under vintern ska klimatanläggningen sättas i
funktion minst en gång i månaden i ungefär
10 minuter. Låt en verkstad i Lancias servicenät
kontrollera klimatanläggningen före
sommarsäsongen.
41KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

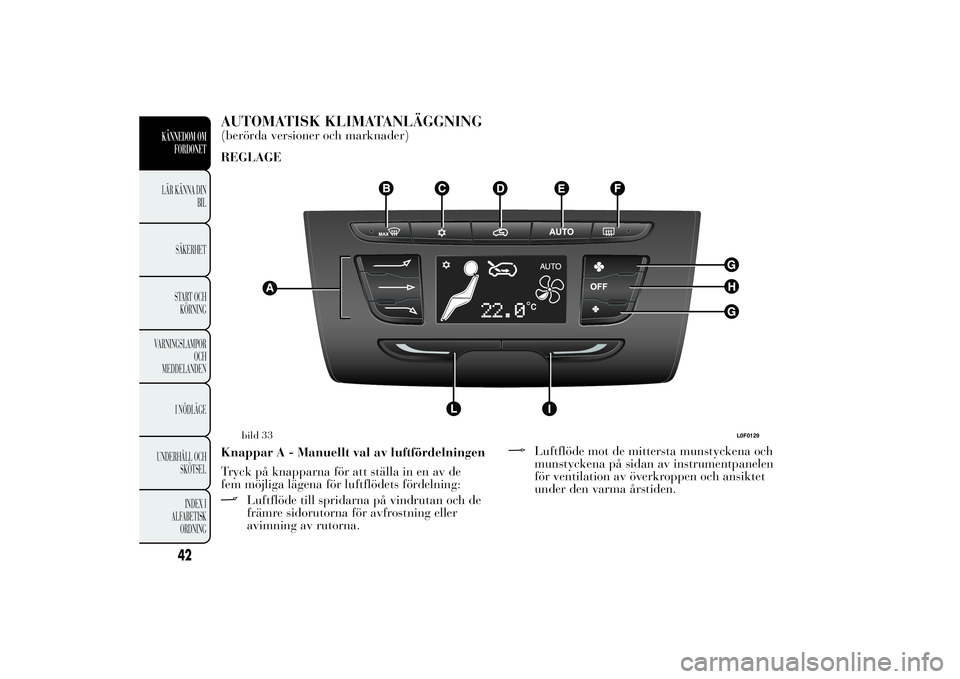

AUTOMATISK KLIMATANLÄGGNING(berörda versioner och marknader)
REGLAGE
Knappar A - Manuellt val av luftfördelningen
Tryck på knapparna för att ställa in en av de
fem möjliga lägena för luftflödets fördelning:
Luftflöde till spridarna på vindrutan och de
främre sidorutorna för avfrostning eller
avimning av rutorna.
Luftflöde mot de mittersta munstyckena och
munstyckena på sidan av instrumentpanelen
för ventilation av överkroppen och ansiktet
under den varma årstiden.
bild 33
L0F0129
42
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

Luftflöde mot luftöppningarna vid golvet i
framsätena. Eftersom värmen har en naturlig
tendens att stiga uppåt, känns värmen
omedelbart och passagerarutrymmet värms
upp på kortast möjliga tid.+
Uppdelning av luftöppningarna vid
golvet (den varmaste luften) och
munstyckena vid instrumentpanelen
(svalaste luften).
+
Uppdelning av luftöppningarna vid
golvet, vid vindrutan och de främre
sidorutorna. Denna fördelning ger en
bra uppvärmning av
passagerarutrymmet och motverkar
imma på rutorna.
Knapp B MAX
- Aktivering av funktionen
MAX-DEF
När du trycker på knappenMAX
aktiverar
systemet alla funktioner som behövs för en snabb
avimning/avfrostning, dvs.:
❒Aktiverar kompressorn (när
klimatförhållandena så tillåter).
❒Avaktiverar luftcirkulationen.
❒Ställer in maximal lufttemperatur (HI).
❒Ställer in fläktens hastighet i förhållande till
kylvätskans temperatur.
❒Riktar luftflödet mot vindrutan och de främre
sidorutorna.❒Knapp C
- Aktivering/avaktivering av
klimatanläggningens kompressor
Tryck på knapp C medan symbolen
lyser på
displayen för att inaktivera kompressorn.
När kompressorn är avstängd:
❒Systemet avaktiverar luftcirkulationen för att
undvika att fönsterrutorna blir immiga.
❒Det går inte att sätta på luft med lägre
temperatur än den utvändiga temperaturen i
passagerarutrymmet (den temperatur som anges
på displayen blinkar när systemet inte
garanterar att begärd komfort kan uppnås).
❒det går att nollställa fläktens hastighet manuellt
(med kompressorn aktiv kan ventilationen inte
gå under det streck som visas på displayen).
Knapp D
- Aktivering/avaktivering av
återcirkulationen av den invändiga luften
Vi råder dig att aktivera återcirkulationen av den
invändiga luften när du står i kö eller i tunnlar
för att undvika att förorenad luft kommer in
i bilen utifrån.
Vid låga temperaturer eller om kompressorn
avaktiveras tvingas luftcirkulationen till
avaktivering för att undvika att imma uppstår.
43KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
OBSERVERA! Det rekommenderas därför att inte
använda den invändiga luftcirkulationen eftersom
rutorna kan imma igen snabbt med en låg
utomhustemperatur.

Knapp E (AUTO) - Aktivering av AUTO-
funktionen (klimatanläggningens automatiska
funktion)
När du trycker på knappen AUTO och ställer in
önskad temperatur, reglerar anläggningen
temperaturen, luftens mängd och fördelning i
passagerarutrymmet och aktiverar kompressorn.
Knapp F
- Aktivering/avaktivering av
den eluppvärmda bakrutan
Tryck på knappen
tänds LED-indikatorn som
sitter på knappen.
Knapp G
- Reglering av fläkthastigheten
Knapp H (OFF) - Sätta på och stänga av
klimatanläggningen
Tryck på OFF-knappen och systemet avaktiveras.
När klimatanläggningen är avstängd, är dess
tillstånd följande:
❒Alla LED-indikatorer är släckta.
❒Displayen med inställd temperatur är släckt.
❒Luftens återcirkulation är avstängd.
❒Kompressorn är avaktiverad.
❒Fläkten är avstängd.Knapp I - Öka lufttemperaturen
Tryck på knappen för att öka lufttemperaturen i
passagerarutrymmet.
Knapp L - Minska lufttemperaturen
Tryck på knappen för att minska lufttemperaturen
i passagerarutrymmet.
44
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

BESKRIVNING
Parametrarna och funktionerna som kontrolleras
automatiskt är:
❒Lufttemperatur vid ventilerna.
❒Luftfördelning vid ventilerna
❒Fläkthastighet (kontinuerlig variation av
luftflödet).
❒Aktivering av kompressorn (för avkylning/
avfuktning av luften).
❒Luftens återcirkulation.
Alla dessa funktioner kan ändras manuellt, dvs.
man kan ingripa i systemet och välja en eller flera
funktioner och även modifiera de olika
parametrarna. I så fall avaktiveras den
automatiska kontrollen av funktionerna som har
modifierats manuellt och systemet ingriper endast
av säkerhetsskäl (t.ex. vid risk för imbildning).
De manuella valen prioriteras alltid i förhållande
till automatiken och minneslagras tills du föraren
återställer den automatiska kontrollen, utom i
de fall då systemet ingriper på grund av särskilda
säkerhetsförhållanden. Den manuella
inställningen av en funktion påverkar inte
kontrollen av de andra i automatläge.
Mängden luft som tas in i passagerarutrymmet är
oberoende av bilens hastighet, eftersom intaget
regleras av fläkten som styrs elektroniskt.Temperaturen på intagen luft anpassas alltid
automatiskt till de temperaturer som har ställts in
på displayen för föraren och passageraren fram
(utom då anläggningen är avstängd eller i vissa
förhållanden då kompressorn är avstängd).
Systemet låter dig utföra manuella inställningar
eller ändringar:
❒Lufttemperatur
❒Fläkthastighet (steglöst).
❒Luftdistribution i 5 positioner.
❒Kompressoraktivering.
❒Prioritet för distributionen i en zon/två zoner.
❒Funktion för snabb avisning/avimning.
❒Luftens återcirkulation.
❒Eluppvärmd bakruta.
❒Avstängning av systemet.
SÄTTA PÅ KLIMATANLÄGGNINGEN
Anläggningen kan aktiveras på olika sätt, men vi
råder dig att trycka på AUTO-knappen och ställa
in den önskade temperaturen på displayen.
Klimatanläggningen gör att du kan anpassa de
önskade temperaturnivåerna.
Klimatanläggningens kompressor fungerar endast
när motorn är igång och utomhustemperaturen
är över 0°C.
45KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

KLIMATANLÄGGNINGENS AUTOMATISKA
FUNKTION
Tryck på AUTO och systemet ställer själv in
följande:
❒Luftmängd som tillförs i passagerarutrymmet.
❒Luftfördelningen i passagerarutrymmet.
Samtidigt tas alla tidigare manuella inställningar
bort.
Under klimatanläggningens automatiska funktion,
visas texten FULL AUTO på displayen.
I det automatiska funktionsläget går det att ändra
de inställda temperaturerna och manuellt utföra
en av följande åtgärder:
❒Ställa in fläkthastigheten.
❒Välja luftfördelningen.
❒Aktivering/inaktivering av den invändiga
luftcirkulationen.
❒Aktivera klimatanläggningens kompressor.
VARNING
Med en låg utomhustemperatur råder
vi dig att inte använda den invändiga
luftcirkulationen, eftersom rutorna kan
imma igen snabbt.STÄLLA IN FLÄKTHASTIGHETEN
Tryck på knappen
för att öka eller minska
fläkthastigheten.
De hastigheter som kan väljas visas genom att
följande streck tänds på displayen:
❒Maximal fläkthastighet = alla staplar lyser.
❒Minsta fläkthastighet = en stapel lyser.
Fläkten kan endast uteslutas (ingen stapel lyser)
om kompressorn satts på genom att trycka på
knappen
.
Tryck på knappen AUTO för att återställa den
automatiska kontrollen av fläkthastigheten efter
en manuell inställning.
SNABB AVIMNING/AVFROSTNING AV
RUTORNA FRAM (MAX-DEF-funktion)
Tryck på knappenMAX
för att, i tidsinställt
läge, automatiskt aktivera alla funktioner som
krävs för en snabb avimning/avisning av
vindrutan och sidorutorna fram.
Funktionerna är:
❒Aktivering av klimatanläggningens kompressor
(med en utomhustemperatur över 0°C).
❒Avaktivering av den invändiga
cirkulationsluften om den tidigare aktiverats.
❒Aktivering av den eluppvärmda bakrutan
(lysdioden på knappenMAX
lyser) och
motstånden för de utvändiga backspeglarna.
46
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
