2012 FIAT STRADA Drift- och underhållshandbok (in Swedish)

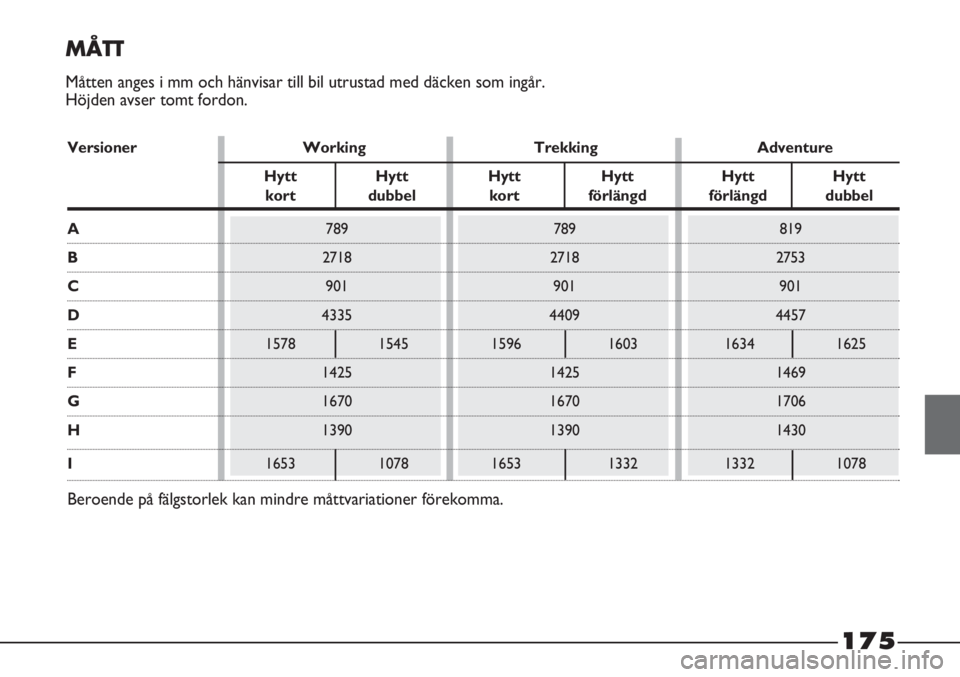

MÅTT
Måtten anges i mm och hänvisar till bil utrustad med däcken som ingår.
Höjden avser tomt fordon.
Versioner Working Trekking Adventure
Hytt Hytt Hytt Hytt Hytt Hytt
kort dubbel kort förlängd förlängd dubbel
A789 789 819
B2718 2718 2753
C901 901 901
D4335 4409 4457
E1578 1545 1596 1603 1634 1625
F1425 1425 1469
G1670 1670 1706
H1390 1390 1430
I1653 1078 1653 1332 1332 1078
Beroende på fälgstorlek kan mindre måttvariationer förekomma.
175

176
fig. 169F0X0134m

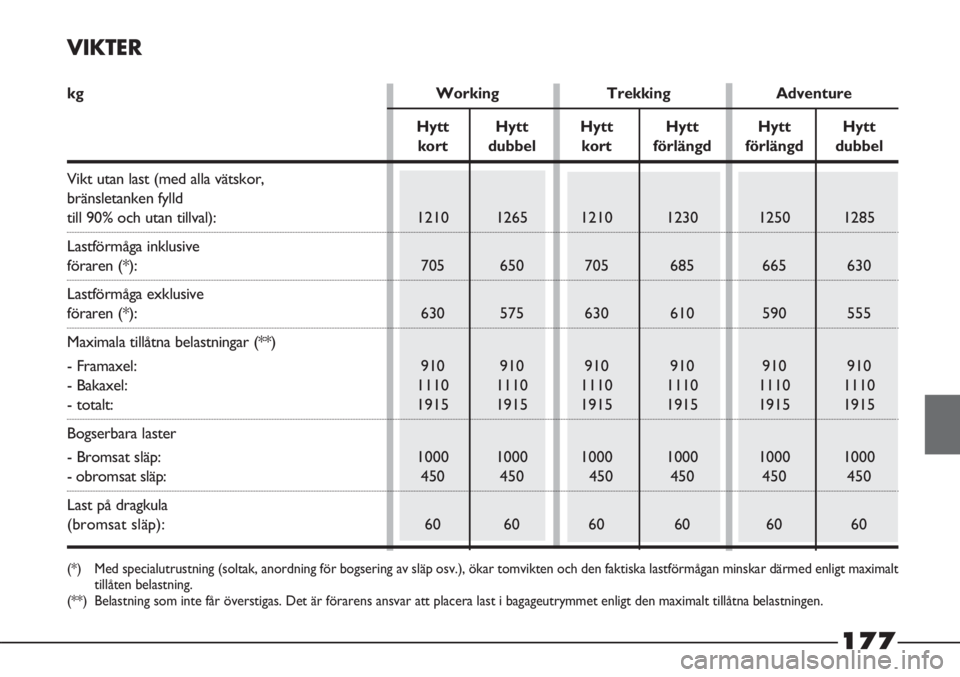

VIKTER
kg Working Trekking Adventure
Hytt Hytt Hytt Hytt Hytt Hytt
kort dubbel kort förlängd förlängd dubbel
Vikt utan last (med alla vätskor,
bränsletanken fylld
till 90% och utan tillval):1210 1265 1210 1230 1250 1285
Lastförmåga inklusive
föraren (*): 705 650 705 685 665 630
Lastförmåga exklusive
föraren (*): 630 575 630 610 590 555
Maximala tillåtna belastningar (**)
- Framaxel: 910 910 910 910 910 910
- Bakaxel:1110 1110 1110 1110 1110 1110
- totalt:1915 1915 1915 1915 1915 1915
Bogserbara laster
- Bromsat släp:1000 1000 1000 1000 1000 1000
- obromsat släp: 450 450 450 450 450 450
Last på dragkula
(bromsat släp): 60 60 60 60 60 60
(*) Med specialutrustning (soltak, anordning för bogsering av släp osv.), ökar tomvikten och den faktiska lastförmågan minskar därmed enligt maximalt
tillåten belastning.
(**) Belastning som inte får överstigas. Det är förarens ansvar att placera last i bagageutrymmet enligt den maximalt tillåtna belastningen.
177

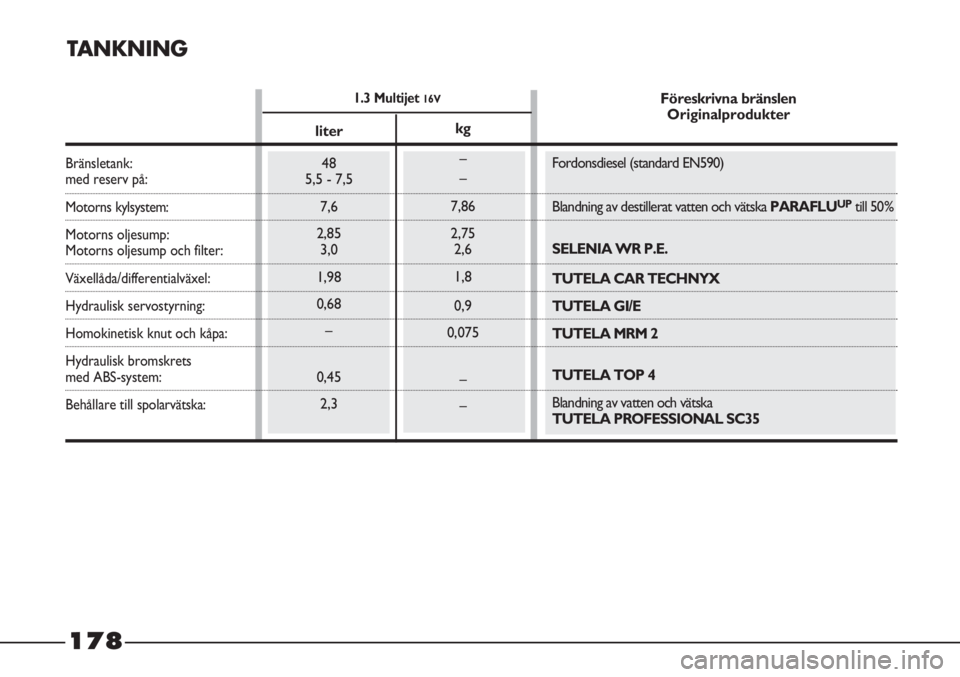

TANKNING
Bränsletank:med reserv på:
Motorns kylsystem:
Motorns oljesump:
Motorns oljesump och filter:
Växellåda/differentialväxel:
Hydraulisk servostyrning:
Homokinetisk knut och kåpa:
Hydraulisk bromskrets
med ABS-system:
Behållare till spolarvätska:
liter
48
5,5 - 7,5
7,6
2,85
3,0
1,98
0,68
–
0,45
2,3Föreskrivna bränslen
Originalprodukter
Fordonsdiesel (standard EN590)
Blandning av destillerat vatten och vätska PARAFLU
UPtill 50%
SELENIA WR P.E.
TUTELA CAR TECHNYX
TUTELA GI/E
TUTELA MRM 2
TUTELA TOP 4
Blandning av vatten och vätska
TUTELA PROFESSIONAL SC35 kg
–
–
7,86
2,75
2,6
1,8
0,9
0,075
–
–
1.3 Multijet 16V
178

I händelse av nödläge där inga originalprodukter finns tillgängliga, kan smörjmedel med minimiegenskaper på ACEA C2
accepteras för dieselmotorer. I detta fall kan inte optimala prestanda garanteras för motorn och det rekommenderas att
byta ut smörjmedlet mot rekommenderade produkter så fort som möjligt hos Fiats servicenät.
Användning av produkter med lägre egenskaper än ACEA C2 kan förorsaka skador på motorn som inte täcks av garantin.
För speciellt hårda klimat, fråga Fiats servicenät vilken produkt som lämpar sig från PETRONAS LUBRICANTS.

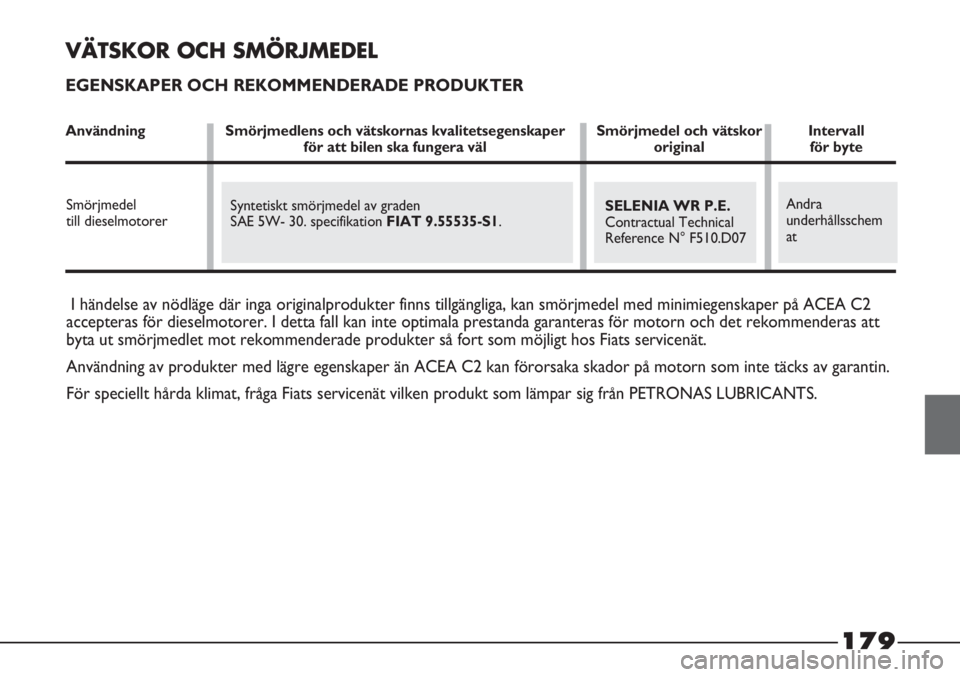

VÄTSKOR OCH SMÖRJMEDEL
EGENSKAPER OCH REKOMMENDERADE PRODUKTER
Användning Smörjmedlens och vätskornas kvalitetsegenskaper Smörjmedel och vätskor Intervallför att bilen ska fungera väl original för byte
Syntetiskt smörjmedel av graden
SAE 5W- 30. specifikation FIAT 9.55535-S1. Smörjmedel
till dieselmotorerSELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Andra
underhållsschem
at
179

Växlar och
mekaniska
differentialväxlar
Växlar och
mekaniska
differentialväxlar
Homokinetiska knutar
på hjulsidan
Homokinetiska knutar
på differentialväxelns
sida
Hydraulisk servostyrning
Hydraulisk servostyrning
(för kalla länder)
Hydrauliska bromsar
och hydrauliska
kontroller till kopplingen
Användning i procent:
50 % vatten
50 % PARAFLU
UP(❑)
Ska användas rent eller
utspätt i
vindrutespolarsystem
180

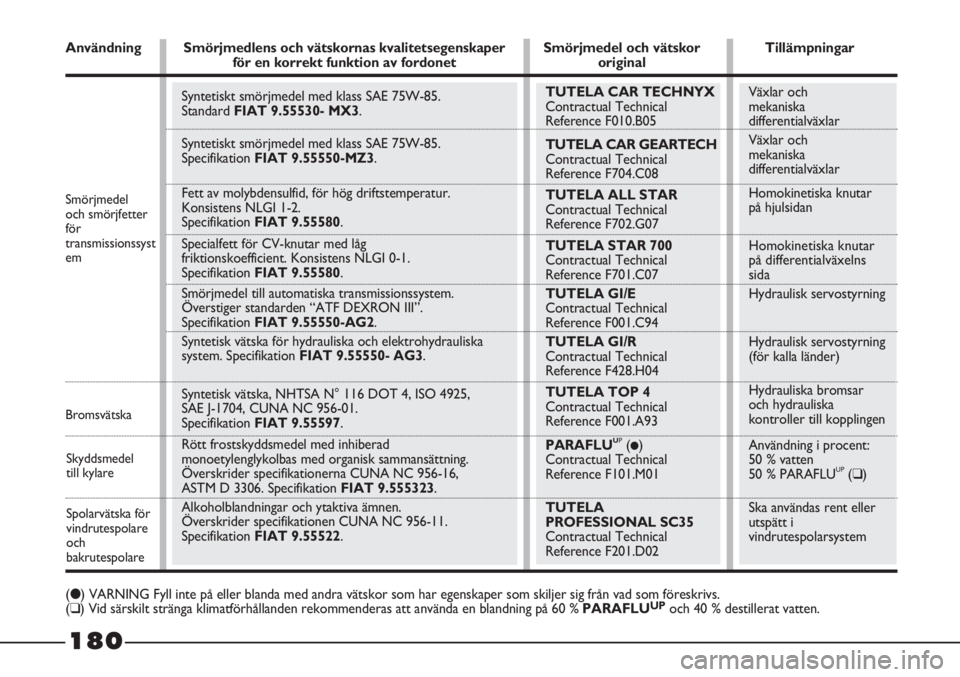

Skyddsmedel
till kylare
TUTELA CAR TECHNYX
Contractual Technical
Reference F010.B05
TUTELA CAR GEARTECH
Contractual Technical
Reference F704.C08
TUTELA ALL STAR
Contractual Technical
Reference F702.G07
TUTELA STAR 700
Contractual Technical
Reference F701.C07
TUTELA GI/E
Contractual Technical
Reference F001.C94
TUTELA GI/R
Contractual Technical
Reference F428.H04
TUTELA TOP 4
Contractual Technical
Reference F001.A93
PARAFLU
UP(●)
Contractual Technical
Reference F101.M01
TUTELA
PROFESSIONAL SC35
Contractual Technical
Reference F201.D02
Spolarvätska för
vindrutespolare
och
bakrutespolare BromsvätskaSmörjmedel
och smörjfetter
för
transmissionssyst
em
Syntetiskt smörjmedel med klass SAE 75W-85.
Standard FIAT 9.55530- MX3.
Syntetiskt smörjmedel med klass SAE 75W-85.
Specifikation FIAT 9.55550-MZ3.
Fett av molybdensulfid, för hög driftstemperatur.
Konsistens NLGI 1-2.
Specifikation FIAT 9.55580.
Specialfett för CV-knutar med låg
friktionskoefficient. Konsistens NLGI 0-1.
Specifikation FIAT 9.55580.
Smörjmedel till automatiska transmissionssystem.
Överstiger standarden “ATF DEXRON III”.
Specifikation FIAT 9.55550-AG2.
Syntetisk vätska för hydrauliska och elektrohydrauliska
system. Specifikation FIAT 9.55550- AG3.
Syntetisk vätska, NHTSA N° 116 DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01.
Specifikation FIAT 9.55597.
Rött frostskyddsmedel med inhiberad
monoetylenglykolbas med organisk sammansättning.
Överskrider specifikationerna CUNA NC 956-16,
ASTM D 3306. Specifikation FIAT 9.555323.
Alkoholblandningar och ytaktiva ämnen.
Överskrider specifikationen CUNA NC 956-11.
Specifikation FIAT 9.55522. Användning Smörjmedlens och vätskornas kvalitetsegenskaper Smörjmedel och vätskor Tillämpningar
för en korrekt funktion av fordonet original
(●) VARNING Fyll inte på eller blanda med andra vätskor som har egenskaper som skiljer sig från vad som föreskrivs.
(❑) Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 %PARAFLUUPoch 40 % destillerat vatten.

181

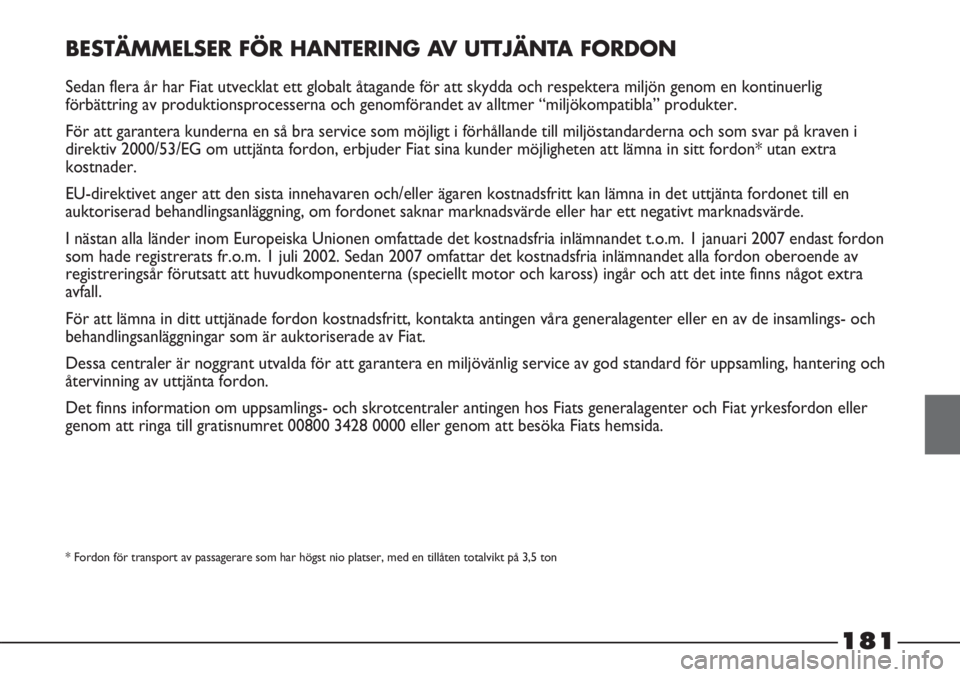

BESTÄMMELSER FÖR HANTERING AV UTTJÄNTA FORDON
Sedan flera år har Fiat utvecklat ett globalt åtagande för att skydda och respektera miljön genom en kontinuerlig
förbättring av produktionsprocesserna och genomförandet av alltmer “miljökompatibla” produkter.
För att garantera kunderna en så bra service som möjligt i förhållande till miljöstandarderna och som svar på kraven i
direktiv 2000/53/EG om uttjänta fordon, erbjuder Fiat sina kunder möjligheten att lämna in sitt fordon* utan extra
kostnader.
EU-direktivet anger att den sista innehavaren och/eller ägaren kostnadsfritt kan lämna in det uttjänta fordonet till en
auktoriserad behandlingsanläggning, om fordonet saknar marknadsvärde eller har ett negativt marknadsvärde.
I nästan alla länder inom Europeiska Unionen omfattade det kostnadsfria inlämnandet t.o.m. 1 januari 2007 endast fordon
som hade registrerats fr.o.m. 1 juli 2002. Sedan 2007 omfattar det kostnadsfria inlämnandet alla fordon oberoende av
registreringsår förutsatt att huvudkomponenterna (speciellt motor och kaross) ingår och att det inte finns något extra
avfall.
För att lämna in ditt uttjänade fordon kostnadsfritt, kontakta antingen våra generalagenter eller en av de insamlings- och
behandlingsanläggningar som är auktoriserade av Fiat.
Dessa centraler är noggrant utvalda för att garantera en miljövänlig service av god standard för uppsamling, hantering och
återvinning av uttjänta fordon.
Det finns information om uppsamlings- och skrotcentraler antingen hos Fiats generalagenter och Fiat yrkesfordon eller
genom att ringa till gratisnumret 00800 3428 0000 eller genom att besöka Fiats hemsida.
* Fordon för transport av passagerare som har högst nio platser, med en tillåten totalvikt på 3,5 ton

®
