2012 FIAT STRADA Drift- och underhållshandbok (in Swedish)

127

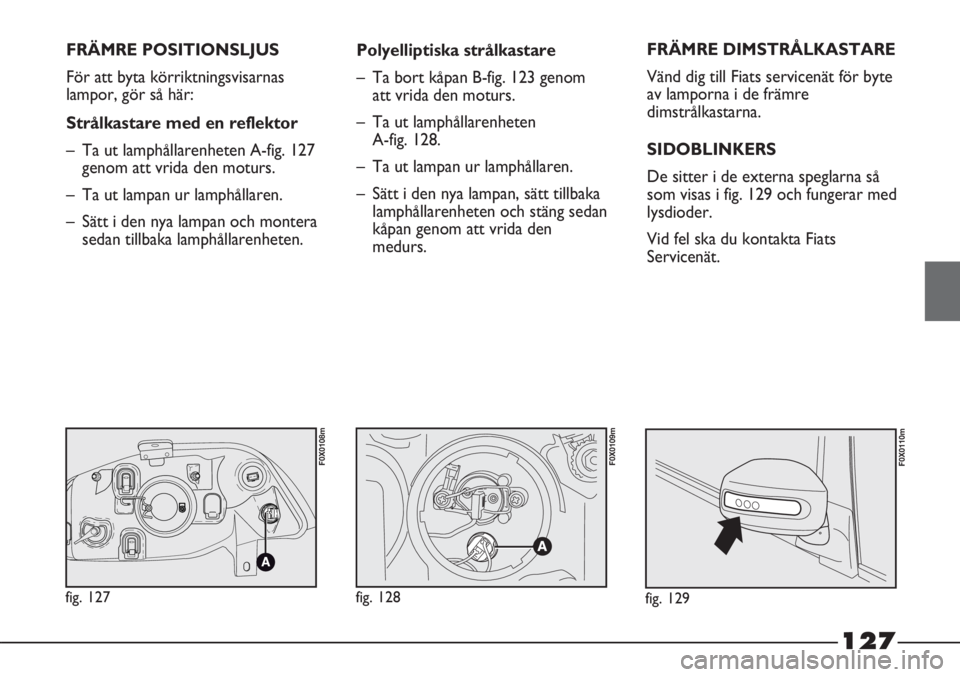

FRÄMRE POSITIONSLJUS
För att byta körriktningsvisarnas
lampor, gör så här:
Strålkastare med en reflektor
– Ta ut lamphållarenheten A-fig. 127
genom att vrida den moturs.
– Ta ut lampan ur lamphållaren.
– Sätt i den nya lampan och montera
sedan tillbaka lamphållarenheten.Polyelliptiska strålkastare
– Ta bort kåpan B-fig. 123 genom
att vrida den moturs.
– Ta ut lamphållarenheten
A-fig. 128.
– Ta ut lampan ur lamphållaren.
– Sätt i den nya lampan, sätt tillbaka
lamphållarenheten och stäng sedan
kåpan genom att vrida den
medurs.FRÄMRE DIMSTRÅLKASTARE
Vänd dig till Fiats servicenät för byte
av lamporna i de främre
dimstrålkastarna.
SIDOBLINKERS
De sitter i de externa speglarna så
som visas i fig. 129 och fungerar med
lysdioder.
Vid fel ska du kontakta Fiats
Servicenät.
fig. 129
F0X0110m
fig. 127
F0X0108m
fig. 128
F0X0109m

128

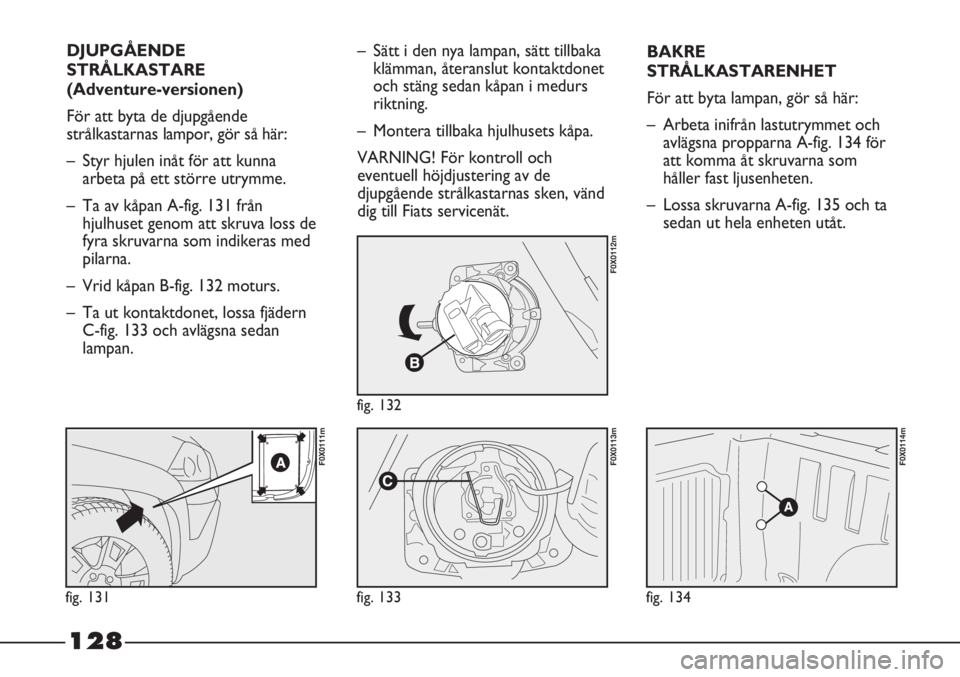

DJUPGÅENDE
STRÅLKASTARE
(Adventure-versionen)
För att byta de djupgående
strålkastarnas lampor, gör så här:
– Styr hjulen inåt för att kunna
arbeta på ett större utrymme.
– Ta av kåpan A-fig. 131 från
hjulhuset genom att skruva loss de
fyra skruvarna som indikeras med
pilarna.
– Vrid kåpan B-fig. 132 moturs.
– Ta ut kontaktdonet, lossa fjädern
C-fig. 133 och avlägsna sedan
lampan.
fig. 131
F0X0111m
fig. 132
F0X0112m
fig. 133
F0X0113m
fig. 134
F0X0114m
– Sätt i den nya lampan, sätt tillbaka
klämman, återanslut kontaktdonet
och stäng sedan kåpan i medurs
riktning.
– Montera tillbaka hjulhusets kåpa.
VARNING! För kontroll och
eventuell höjdjustering av de
djupgående strålkastarnas sken, vänd
dig till Fiats servicenät.BAKRE
STRÅLKASTARENHET
För att byta lampan, gör så här:
– Arbeta inifrån lastutrymmet och
avlägsna propparna A-fig. 134 för
att komma åt skruvarna som
håller fast ljusenheten.
– Lossa skruvarna A-fig. 135 och ta
sedan ut hela enheten utåt.

129
fig. 135
F0X0115m
fig. 136
F0X0116m
fig. 137
F0X0117m
– Koppla ifrån kontaktdonet och
skruva sedan loss skruvarna
A-fig. 136 för åtkomst till
lamporna som ska bytas.
– Ta ut lamporna genom att trycka
lätt och vrida moturs.
Lamporna i fig. 136 är av typen:
B - 12 V-P21/5 W för stoppljusen.
C - 12 V - P21 W för backljusen.
D - 12 V - P21 W för
körriktningsvisarna.
E - 12 V - 5 W för positionsljus och
dimbakljus.TREDJE STOPPLJUS
Det tredje stoppljuset fungerar med
lysdioder.
Vid fel ska du kontakta Fiats
Servicenät.NUMMERPLÅTSBELYSNING
fig. 137
För att byta lampan, gör så här:
1) Skruva loss fästskruven A och ta
bort det genomskinliga skyddet.
2) Ta ut lamphållaren genom att
vrida den lätt och byt ut lampan B
som trycks på plats.

130

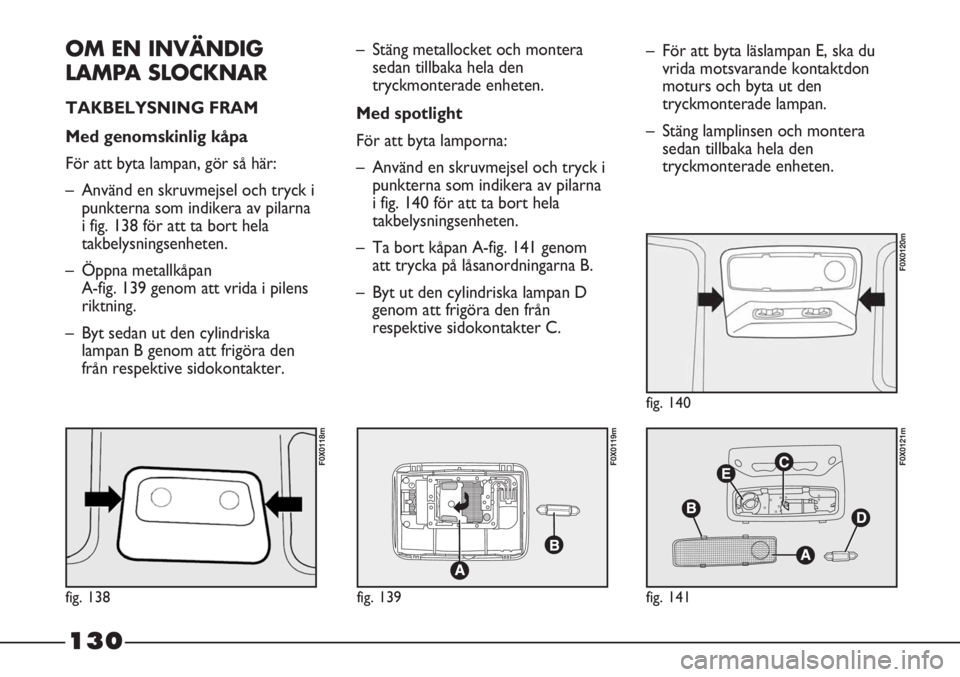

OM EN INVÄNDIG
LAMPA SLOCKNAR
TAKBELYSNING FRAM
Med genomskinlig kåpa
För att byta lampan, gör så här:
– Använd en skruvmejsel och tryck i
punkterna som indikera av pilarna
i fig. 138 för att ta bort hela
takbelysningsenheten.
– Öppna metallkåpan
A-fig. 139 genom att vrida i pilens
riktning.
– Byt sedan ut den cylindriska
lampan B genom att frigöra den
från respektive sidokontakter.– Stäng metallocket och montera
sedan tillbaka hela den
tryckmonterade enheten.
Med spotlight
För att byta lamporna:
– Använd en skruvmejsel och tryck i
punkterna som indikera av pilarna
i fig. 140 för att ta bort hela
takbelysningsenheten.
– Ta bort kåpan A-fig. 141 genom
att trycka på låsanordningarna B.
– Byt ut den cylindriska lampan D
genom att frigöra den från
respektive sidokontakter C.– För att byta läslampan E, ska du
vrida motsvarande kontaktdon
moturs och byta ut den
tryckmonterade lampan.
– Stäng lamplinsen och montera
sedan tillbaka hela den
tryckmonterade enheten.
fig. 138
F0X0118m
fig. 139
F0X0119m
fig. 141
F0X0121m
fig. 140
F0X0120m

131
fig. 143
F0X0123m
fig. 142
F0X0122m
fig. 144
F0X0124m
fig. 145
F0X0125m

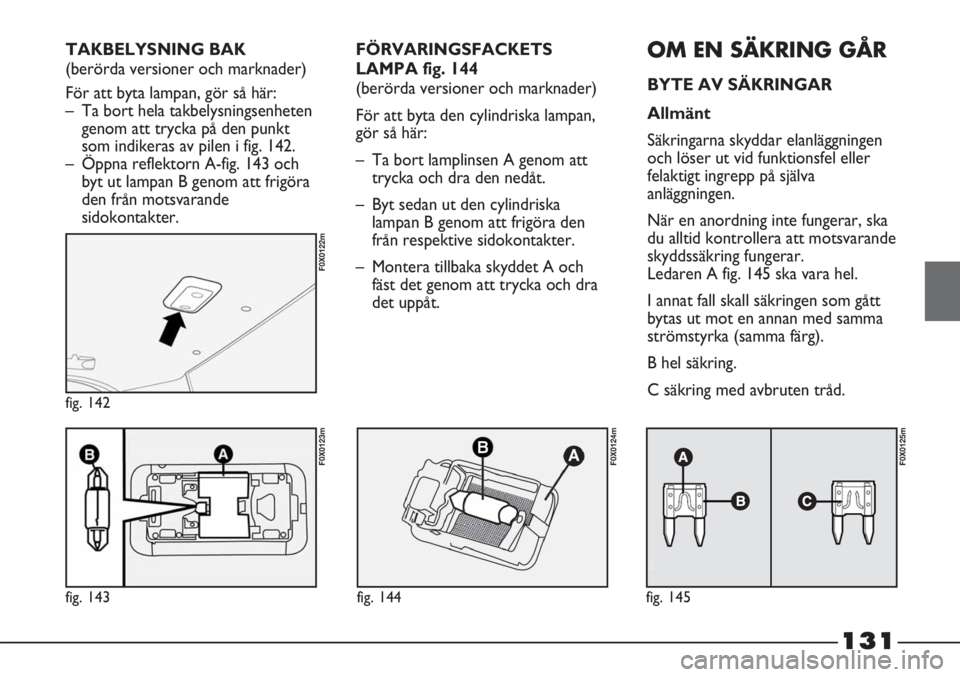

FÖRVARINGSFACKETS
LAMPA fig. 144
(berörda versioner och marknader)
För att byta den cylindriska lampan,
gör så här:
– Ta bort lamplinsen A genom att
trycka och dra den nedåt.
– Byt sedan ut den cylindriska
lampan B genom att frigöra den
från respektive sidokontakter.
– Montera tillbaka skyddet A och
fäst det genom att trycka och dra
det uppåt.OM EN SÄKRING GÅR
BYTE AV SÄKRINGAR
Allmänt
Säkringarna skyddar elanläggningen
och löser ut vid funktionsfel eller
felaktigt ingrepp på själva
anläggningen.
När en anordning inte fungerar, ska
du alltid kontrollera att motsvarande
skyddssäkring fungerar.
Ledaren A fig. 145 ska vara hel.
I annat fall skall säkringen som gått
bytas ut mot en annan med samma
strömstyrka (samma färg).
B hel säkring.
C säkring med avbruten tråd. TAKBELYSNING BAK
(berörda versioner och marknader)
För att byta lampan, gör så här:
– Ta bort hela takbelysningsenheten
genom att trycka på den punkt
som indikeras av pilen i fig. 142.
– Öppna reflektorn A-fig. 143 och
byt ut lampan B genom att frigöra
den från motsvarande
sidokontakter.

132
Om allmänna
skyddssäkringar
(MEGA-FUSE, MIDI-FUSE) ska
bytas ut, vänd dig till Fiats
servicenät.
OBSERVERA!
Före säkringsbyte ska
man se till att
tändningsnyckeln tagits ut ur
tändlåset och att alla
strömförbrukare släckts/
stängts av.
OBSERVERA!
När det gäller byte av
allmänna
skyddssäkringar till
säkerhetssystemet (airbagar,
bromssystem), drivsystemet
(motoranläggning, växellåda)
och styrsystemet, ska du vända
dig till Fiats servicenät.
OBSERVERA!
För att lokalisera säkringen, se
tabellerna på de följande sidorna.
Byt aldrig ut en säkring
som har brunnit med
metalltrådar eller annat
återvinningsmaterial.
Ifall säkringen är
förbrukad ska du
kontakta Fiat-nätet
OBSERVERA!
Byt aldrig en säkring
mot en annan säkring
med högre strömstyrka. FARA
FÖR BRAND.
OBSERVERA!

133

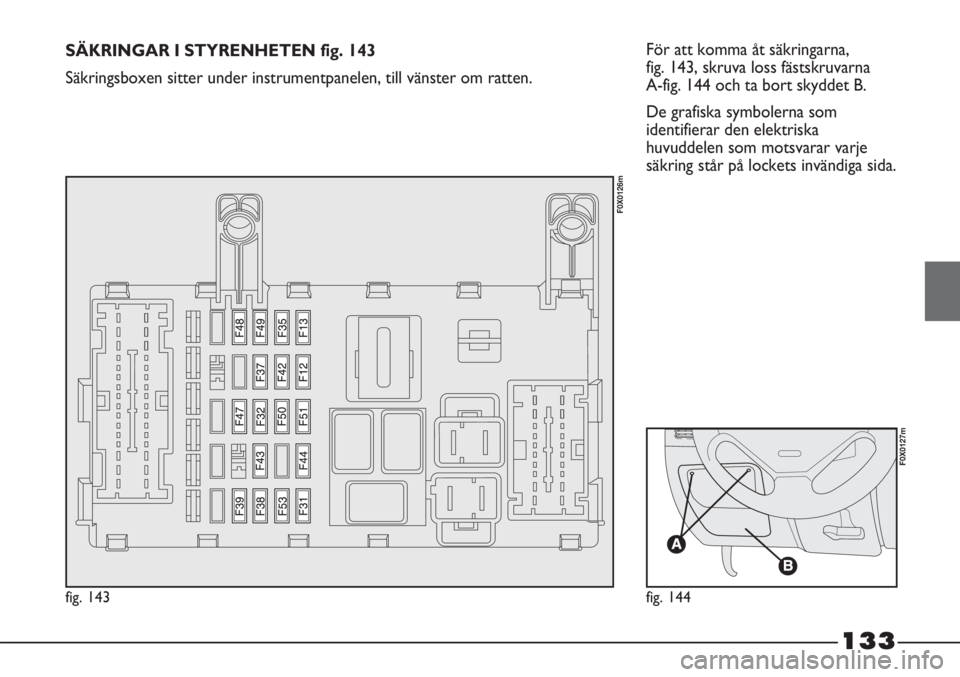

För att komma åt säkringarna,
fig. 143, skruva loss fästskruvarna
A-fig. 144 och ta bort skyddet B.
De grafiska symbolerna som
identifierar den elektriska
huvuddelen som motsvarar varje
säkring står på lockets invändiga sida.
fig. 143
F0X0126m
fig. 144
F0X0127m
SÄKRINGAR I STYRENHETEN fig. 143
Säkringsboxen sitter under instrumentpanelen, till vänster om ratten.

134

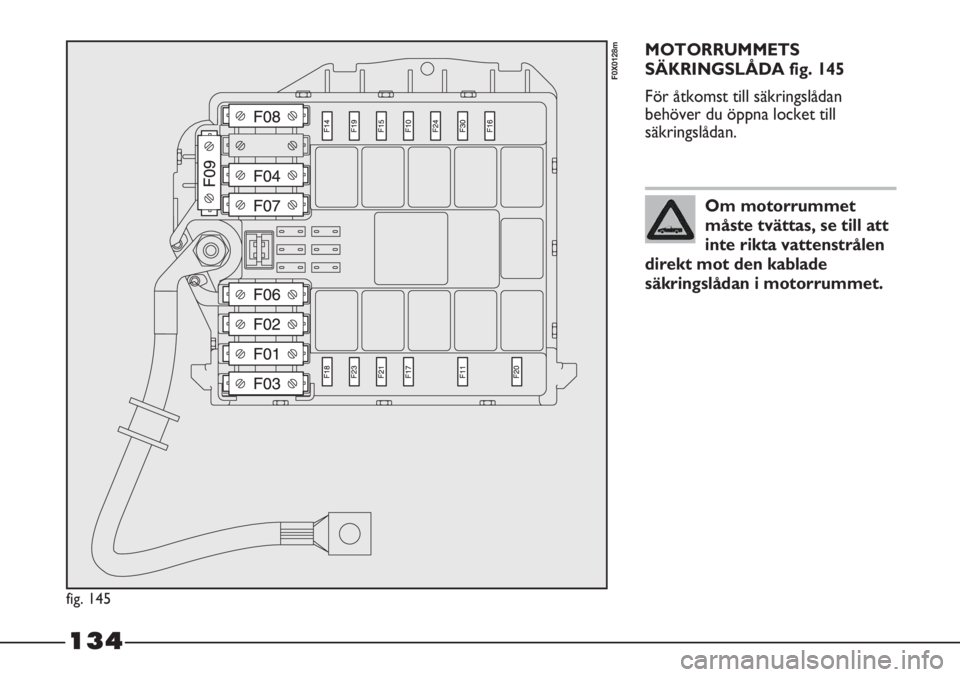

MOTORRUMMETS
SÄKRINGSLÅDA fig. 145
För åtkomst till säkringslådan
behöver du öppna locket till
säkringslådan.
fig. 145
F0X0128m
Om motorrummet
måste tvättas, se till att
inte rikta vattenstrålen
direkt mot den kablade
säkringslådan i motorrummet.
