2012 FIAT SCUDO Manual de Uso e Manutenção (in Portuguese)

Os dados contidos nesta publicação são fornecidos a título indicativo.
A Fiat poderá alegar, em qualquer momento, modificações aos modelos descritos nesta publicação por razões de natureza técnica ou comercial.
Para maiores informações, pedimos ao Cliente que se dirija á Rede Assistencial Fiat.
Impressão em papel ecológico sem cloro.
USO E MANUTENÇÃO
FIATSCUDO
PORTUGUÊS
SCUDO UM POR 19-06-2007 8:27 Pagina 1

Nós, que concebemos, projectámos e fabricámos o seu veículo,
conhecemo-lo realmente em cada pormenor e componente. Nas oficinas autorizadas Fiat Professional Service
encontra técnicos formados directamente por nós, que lhe oferecem qualidade e profissionalismo
em todas as intervenções de manutenção. As oficinas Fiat Professional estão sempre ao seu lado para a manutenção
periódica, para os controlos sazonais e para os conselhos práticos dos nossos especialistas.
Com as Peças Originais Fiat Professional, manterá no tempo as características de fiabilidade, conforto e
desempenho pelas quais escolheu o seu novo veículo.
Peça sempre as Peças Originais dos componentes que utilizamos para fabricar os nossos veículos e
que lhe recomendamos, porque são o resultado do nosso constante empenho na investigação e no desenvolvimento
de tecnologias cada vez mais inovadoras.
Por todos estes motivos, confie nas Peças Originais:
as únicas especificamente concebidas pela Fiat Professional para o seu veículo.
SEGURANÇA:
SISTEMA DE TRAVAGEMECOLOGIA: FILTROS DE PARTÍCULAS,
MANUTENÇÃO DO CLIMATIZADOR CONFORTO:
SUSPENSÕES E LIMPA PÁRA-BRISASDESEMPENHO:
VELAS, INJECTORES E BATERIASLINHA DE ACESSÓRIOS:
BARRAS PORTA-OBJECTOS, JANTES
PORQUÊ ESCOLHER
PEÇAS ORIGINAIS

ESCOLHER PEÇAS ORIGINAIS
É A ESCOLHA MAIS NATURAL
DESEMPENHO
PEÇAS ORIGINAIS
CONFORTO
PEÇAS ORIGINAIS
SEGURANÇA
PEÇAS ORIGINAIS
AMBIENTE
PEÇAS ORIGINAIS
VALOR
PEÇAS ORIGINAIS
ACESSÓRIOS
PEÇAS ORIGINAIS

COMO RECONHECER
AS PEÇAS ORIGINAIS

Todas as Peças Originais foram submetidas a rigorosos controlos, quer na fase de projecto quer de construção,
por especialistas que verificam
a utilização de materiais de vanguarda e que testam a sua fiabilidade.
Isto serve para garantir, ao longo do tempo, desempenhoesegurança para si e para os seus passageiros.
Peça e certifique-se sempre que foi utilizada uma Peça Original.

Prezado Cliente,
Agradecemos-lhe por ter preferido Fiat e por ter escolhido um Fiat SCUDO.
Preparamos este manual para poder apreciar ao melhor as qualidades deste veículo.
Recomendamos que o leia com atenção antes de sentar-se pela primeira vez no volante. Neste estão contidas informações, conse-
lhos e avisos importantes para o uso do veículo que os ajudarão a aproveitar ao melhor as característcias técnicas do seu Fiat
SCUDO.
Recomendamos de ler com atenção os avisos e as indicações presentes a fundo página, precedidadas pelos símbolos:
segurança das pessoas;
integridade do veículo;
protecção do ambiente.
Para além disso, no Livrete de Garantia em anexo encontrará os Serviços que a Fiat oferece aos seus Clientes:
❒o Certificado de Garantia com os prazos e as condições para a manutenção do mesmo
❒a gama dos serviços adicionais reservados aos Clientes Fiat.
Boa leitura, então, e boa viagem!
Neste Manual de Uso e Manutenção estão descritas todas as versões do Fiat SCUDO,
para tanto é necessário considerar somente as informações relativas ao modelo,
motorização e versão por si adquirida.

LER ABSOLUTAMENTE!

K
ABASTECIMENTO DE COMBUSTÍVEL
Abastecer o veículo somente com gasóleo para auto-tracção conforme a especificação européia EN590.
O uso de outros produtos ou misturas pode danificar de modo irremediável o motor com o conseguinte decaimen-
to da garantia por danos causados.
ARRANQUE DO MOTOR
Certifique-se que o travão de mão esteja puxado; pôr a alavanca da caixa de velocidades em ponto morto; pise a fundo
no pedal da embraiagem, sem pisar no acelerador, depois rodar a chave de arranque em Me espere o apagamento
das luzes avisadoras
Ye m; rodar a chave de arranque em De soltá-la quando o motor ligar.
ESTACIONAMENTO SOBRE MATERIAL INFLAMÁVEL
Durante o funcionamento, a panela catalítica desenvolve altas temperaturas. Portanto, não estacione o veículo sobre
grama, folhas secas, aulhas de pinheiro ou outro material inflamável: perigo de incêndio.
RESPEITO PELO AMBIENTE
O veículo é equipado de um sistema que permite um diagnóstico contínuo dos componentes relacionados as emis-
sões para garantir uma melhor relação do ambiente.

APARELHOS ELÉCTRICOS ACESSÓRIOS
Se depois da compra do veículo se deseja instalar acessórios que necessitam de alimentação eléctrica (com risco de
descarregar gradualmente a bateria), dirija-se à Rede de Assistência Fiat que saberá avaliaro consumo eléctrico total
e verificará se o sistema do veículo é em grau de suster a carga solicitada.
CODE card
Conservá-la num lugar seguro, não no veículo. É aconselhável ter sempre consigo o código electrónico descrito na
CODE card.
MANUTENÇÃO PROGRAMADA
Uma correcta manutenção permite de conservar inalteradas no tempo as prestações do veículo e as características
de segurança, em relação para o ambiente e baixos custos de exercício.
NO MANUAL DE USO E MANUTENÇÃO…
… encontrará informações, conselhos e avisos importantes para o correcto uso, a segurança de condução e para o
mantimento no tempo do seu veículo. Prestar particular atenção aos símbolos
"(segurança das pessoas) #(pro-
tecção do ambiente) !(integridade do veículo).


4
SEGURANÇA
ARRANQUE E
CONDUÇÃO

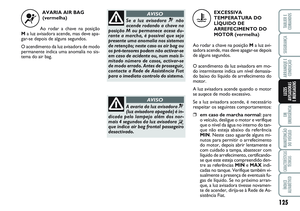

LUZES
AVISADORAS
E MENSAGENS

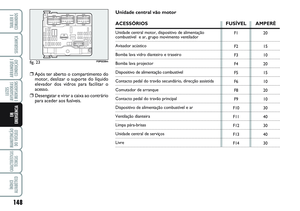

EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO

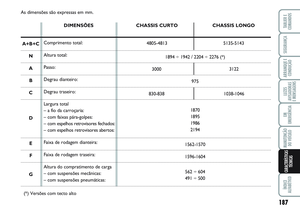

CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOSTABLIER PORTA-INSTRUMENTOS .............................. 5

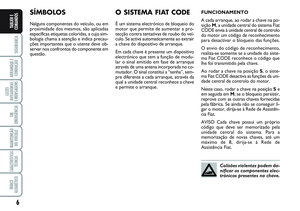

SÍMBOLOS ............................................................................ 6
O SISTEMA FIAT CODE ................................................... 6

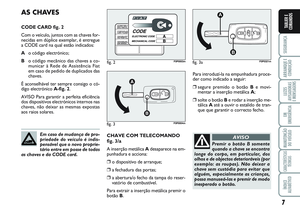

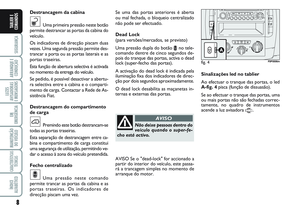

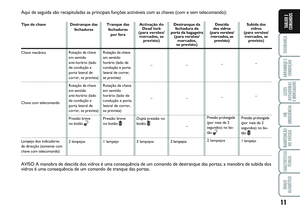

AS CHAVES .......................................................................... 7
ALARME ................................................................................. 10
DISPOSITIVO DE ARRANQUE ...................................... 12
QUADRO DE INSTRUMENTOS .................................... 13
INSTRUMENTOS DE BORDO ....................................... 14
DISPLAY .................................................................................. 15
INDICADOR DE MANUTENÇÃO ................................ 16
TRIP COMPUTER................................................................. 17
BANCOS DIANTEIROS .................................................... 17
BANCOS TRASEIROS ....................................................... 20
DISPOSIÇÕES INTERNAS DOS BANCOS ................. 22
APOIOS PARA A CABEÇA .............................................. 23
VOLANTE ............................................................................. 24
ESPELHOS RETROVISORES ............................................. 25
AQUECIMENTO E VENTILAÇÃO ................................ 27
CLIMATIZADOR MANUAL ............................................ 31

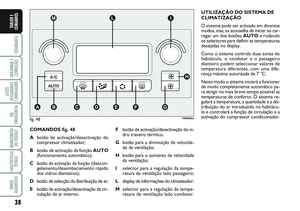

CLIMATIZADOR AUTOMÁTICO BI-ZONA ............. 37
CLIMATIZADOR TRI-ZONA ........................................... 45
LUZES EXTERNAS ............................................................. 47

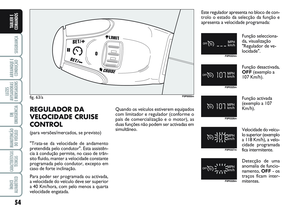

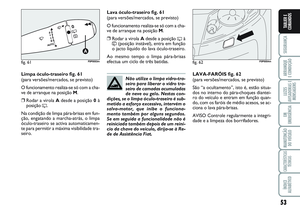

LIMPEZA DOS VIDROS .................................................... 50REGULADOR DA VELOCIDADE CRUISE CONTROL 54
LIMITADOR DE VELOCIDADE "LIMIT" ...................... 57
PLAFONIERS ........................................................................ 60
COMANDOS ....................................................................... 61
INTERRUPTOR DE CORTE DE COMBUSTÍVEL ...... 64
EQUIPAMENTOS INTERNOS .......................................... 65
PORTAS ................................................................................. 69
CORTINA COBRE-BAGAGENS DE CORRER ............ 73
VIDROS ELECTRICOS ...................................................... 74
CAPOT DO MOTOR ........................................................ 76
PREDISPOSIÇÃO DO PORTA-BAGAGENS/
PORTA-ESQUIS ................................................................... 77
SUSPENSÕES PNEUMÁTICAS ......................................... 78
CONSELHOS PARA A CARGA ....................................... 79
FARÓIS ................................................................................... 81
SISTEMA ABS ....................................................................... 82
SISTEMA ESP ........................................................................ 84

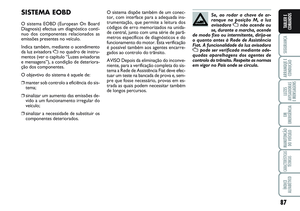

SISTEMA EOBD ................................................................... 87

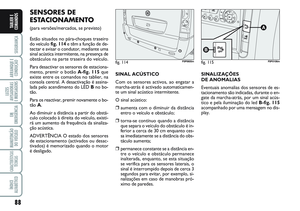

SENSORES DE ESTACIONAMENTO ........................... 88
AUTO-RÁDIO ..................................................................... 89
ACESSÓRIOS COMPRADOS PELO UTENTE ............ 90
ABASTECIMENTO DO VEÍCULO ................................. 91
PROTECÇÃO DO MEIO AMBIENTE ........................... 92
T T
A A
B B
L L
I I
E E
R R
E E
C C
O O
M M
A A
N N
D D
O O
S S
