2012 FIAT SCUDO Libretto Uso Manutenzione (in Italian)

29
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Manopola B per attivazione/
regolazione ventilatore
0= ventilatore spento
1-2-3= velocità di ventilazione
4
-p= ventilazione alla massima
velocità
Manopola C per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria fredda
Pulsante D per inserimento/
disinserimento ricircolo aria
Premendo il pulsante avviene l’inserimen-
to del ricircolo aria interna.
Dopo aver attivato il ricircolo aria, pre-
mendo nuovamente il pulsante, avviene il
disinserimento del ricircolo aria interna.RISCALDAMENTO RAPIDO
ABITACOLO
Per ottenere la più rapida prestazione di
riscaldamento, procedere come segue:❒ruotare la manopola Csul settore
rosso;
❒inserire il ricircolo aria interna
(se disattivato);
❒ruotare la manopola Ain corrispon-
denza di
∂;
❒ruotare la manopola Bin corrispon-
denza di 4
-p(massima velocità del
ventilatore).
Successivamente agire sui comandi per
mantenere le condizioni di comfort desi-
derate e premere il pulsante Dper disin-
serire il ricircolo di aria interna e preve-
nire fenomeni di appannamento.
AVVERTENZA A motore freddo occor-
re attendere qualche minuto affinchè il li-
quido dell’impianto raggiunga la tempera-
tura di esercizio ottimale. VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:
❒ruotare la manopola Csul settore blu;
❒disinserire il ricircolo aria interna (se
attivato);
❒ruotare la manopola Ain corrispon-
denza di
μ;
❒ruotare la manopola Bsulla velocità de-
siderata.
RISCALDAMENTO ABITACOLO
Procedere come segue:
❒ruotare la manopola Csul settore ros-
so;
❒ruotare la manopola Anella posizione
desiderata;
❒ruotare la manopola Bsulla velocità de-
siderata.

30
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:
❒ruotare la manopola Csul settore
rosso;
❒disinserire il ricircolo aria interna (se
attivato);
❒ruotare la manopola Ain corrispon-
denza di -;
❒ruotare la manopola Bin corrispon-
denza di 4 -p(massima velocità del
ventilatore).
A disappannamento/sbrinamento avvenu-
to agire sui comandi per ripristinare le
condizioni di comfort desiderate.Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura tra
interno ed esterno abitacolo, si consiglia
di effettuare la seguente manovra preven-
tiva di antiappannamento dei cristalli:
❒ruotare la manopola Csul settore
rosso;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(se di-
sattivato);
❒ruotare la manopola Ain corrispon-
denza di -con possibilità di passaggio
alla posizione
∏nel caso in cui non si
notino accenni di appannamento;
❒ruotare la manopola Bin corrispon-
denza della 2avelocità.DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
fig. 45
(per versioni/ mercati, dove previsto)
Premere il pulsante Aper attivare que-
sta funzione; l’avvenuto inserimento della
funzione è evidenziato dall’accensione del-
la spia sul pulsante stesso.
La funzione è temporizzata e viene disat-
tivata automaticamente dopo 20 minuti.
Per escludere anticipatamente la funzione,
premere nuovamente il pulsante A.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 45F0P0037m

31
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

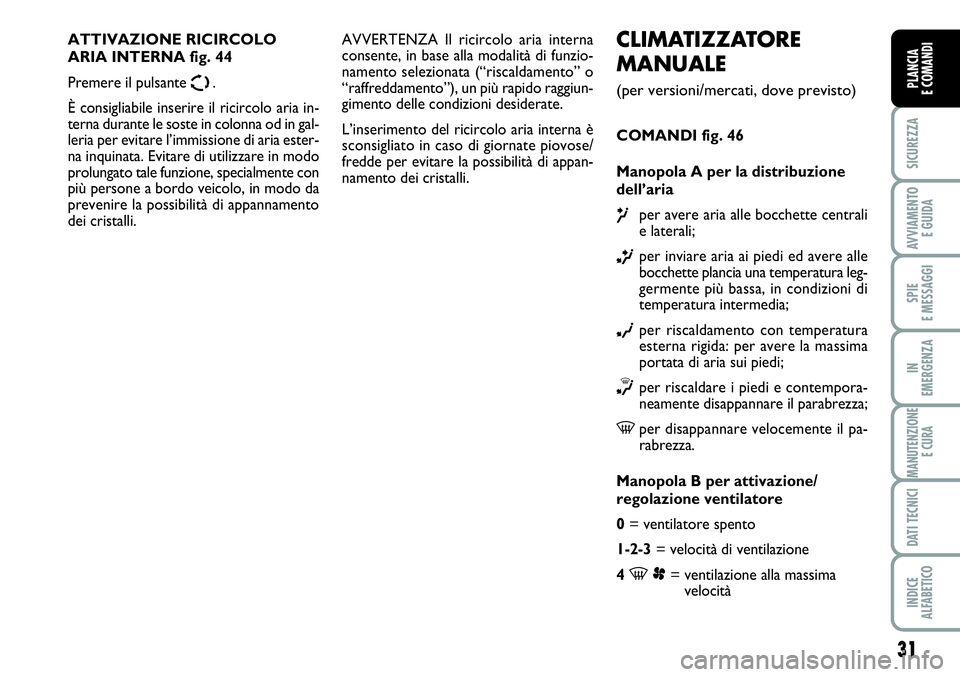

CLIMATIZZATORE
MANUALE
(per versioni/mercati, dove previsto)
COMANDI fig. 46
Manopola A per la distribuzione
dell’aria
μper avere aria alle bocchette centrali
e laterali;
∑per inviare aria ai piedi ed avere alle
bocchette plancia una temperatura leg-
germente più bassa, in condizioni di
temperatura intermedia;
∂per riscaldamento con temperatura
esterna rigida: per avere la massima
portata di aria sui piedi;
∏per riscaldare i piedi e contempora-
neamente disappannare il parabrezza;
-per disappannare velocemente il pa-
rabrezza.
Manopola B per attivazione/
regolazione ventilatore
0= ventilatore spento
1-2-3= velocità di ventilazione
4
-p= ventilazione alla massima
velocità ATTIVAZIONE RICIRCOLO
ARIA INTERNA fig. 44
Premere il pulsante
Ω.
È consigliabile inserire il ricircolo aria in-
terna durante le soste in colonna od in gal-
leria per evitare l’immissione di aria ester-
na inquinata. Evitare di utilizzare in modo
prolungato tale funzione, specialmente con
più persone a bordo veicolo, in modo da
prevenire la possibilità di appannamento
dei cristalli.AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzio-
namento selezionata (“riscaldamento” o
“raffreddamento”), un più rapido raggiun-
gimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è
sconsigliato in caso di giornate piovose/
fredde per evitare la possibilità di appan-
namento dei cristalli.

32
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Manopola C per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria freddaPulsante E per inserimento/
disinserimento climatizzatore
Premendo il pulsante (led sul pulsante ac-
ceso) avviene l’inserimento del climatiz-
zatore.
Premendo nuovamente il pulsante (led sul
pulsante spento) avviene il disinserimento
del climatizzatore.
fig. 46F0P0038m
Pulsante D per inserimento/
disinserimento ricircolo aria
Premendo il pulsante avviene l’inserimen-
to del ricircolo aria interna.
Dopo avere attivato il ricircolo aria, pre-
mendo nuovamente il pulsante avviene il
disinserimento della funzione.

33
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
VENTILAZIONE ABITACOLO
Per ottenere una buona ventilazione del-
l’abitacolo, procedere come segue:
❒ruotare la manopola Csul settore blu;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D;
❒ruotare la manopola Ain corrispon-
denza di
μ;
❒ruotare la manopola Bsulla velocità de-
siderata.CLIMATIZZAZIONE
(raffreddamento)
Per ottenere la più rapida prestazione di
raffreddamento, procedere come segue:
❒ruotare la manopola Csul settore blu;
❒inserire il ricircolo aria interna trami-
te la pressione del pulsante D;
❒ruotare la manopola Ain corrispon-
denza di
μ;
❒inserire il climatizzatore premendo il
pulsante E; il led sul pulsante Esi ac-
cende;
❒ruotare la manopola Bin corrispon-
denza di 4-p(massima velocità ven-
tilatore).Regolazione del raffreddamento
❒ruotare la manopola Cverso destra per
aumentare la temperatura;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D;
❒ruotare la manopola Bper diminuire la
velocità del ventilatore.

34
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
RISCALDAMENTO ABITACOLO
Procedere come segue:
❒ruotare la manopola Csul settore
rosso;
❒ruotare la manopola Ain corrispon-
denza del simbolo desiderato;
❒ruotare la manopola Bsulla velocità de-
siderata;RISCALDAMENTO RAPIDO
ABITACOLO
Per ottenere la più rapida prestazione di
riscaldamento, procedere come segue:
❒ruotare la manopola Csul settore
rosso;
❒inserire il ricircolo aria interna trami-
te la pressione del pulsante D (se
disattivato);
❒ruotare la manopola Ain corrispon-
denza di
∂;
❒ruotare la manopola Bin corrispon-
denza di 4-p(massima velocità del
ventilatore).
Successivamente agire sui comandi per
mantenere le condizioni di comfort desi-
derate e premere il pulsante Dper disin-
serire il ricircolo di aria interna.
AVVERTENZA A motore freddo occor-
re attendere qualche minuto affinché il li-
quido dell’impianto raggiunga la tempera-
tura di esercizio ottimale.DISAPPANNAMENTO/
SBRINAMENTO RAPIDO
CRISTALLI ANTERIORI
(PARABREZZA E CRISTALLI
LATERALI)
Procedere come segue:
❒ruotare la manopola Csul settore
rosso;
❒ruotare la manopola Bin corrispon-
denza di 4-p(massima velocità del
ventilatore);
❒ruotare la manopola Ain corrispon-
denza di -;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(se at-
tivato).

35
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Antiappannamento cristalli
In casi di forte umidità esterna e/o di piog-
gia e/o di forti differenze di temperatura tra
interno ed esterno abitacolo, si consiglia
di effettuare la seguente manovra preven-
tiva di antiappannamento dei cristalli:
❒ruotare la manopola Csul settore
rosso;
❒disinserire il ricircolo aria interna tra-
mite la pressione del pulsante D(se at-
tivato);
❒ruotare la manopola Ain corrispon-
denza di -con possibilità di passaggio
alla posizione
®nel caso in cui non si
notino accenni di appannamento;
❒ruotare la manopola Bin corrispon-
denza della 2avelocità.
AVVERTENZA Il climatizzatore è molto
utile per prevenire l’appannamento dei cri-
stalli nei casi di forte umidità ambientale in
quanto deumidifica l’aria immessa in abi-
tacolo.DISAPPANNAMENTO/
SBRINAMENTO LUNOTTO
TERMICO E SPECCHI
RETROVISORI ESTERNI
fig. 47
(per versioni/ mercati, dove previsto)
Premere il pulsante Aper attivare que-
sta funzione; l’avvenuto inserimento della
funzione è evidenziato dall’accensione del-
la spia sul pulsante stesso.
La funzione è temporizzata e viene disat-
tivata automaticamente dopo 20 minuti.
Per escludere anticipatamente la funzione,
premere nuovamente il pulsante A.
AVVERTENZA Non applicare adesivi sul-
la parte interna del cristallo posteriore in
corrispondenza dei filamenti del lunotto
termico per evitare di danneggiarlo.
fig. 47F0P0039m
A disappannamento/sbrinamento avvenu-
to agire sui comandi per ripristinare le
condizioni di comfort desiderate.
AVVERTENZA Il climatizzatore è molto
utile per accelerare il disappannamento,
perché deumidifica l’aria. Regolare i co-
mandi come precedentemente descritto
ed inserire il climatizzatore premendo il
pulsante E; il led sul pulsante stesso si ac-
cende.

36
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
MANUTENZIONE
DELL’IMPIANTO
Durante la stagione invernale l’impianto di
climatizzazione deve essere messo in fun-
zione almeno una volta al mese per circa
10 minuti. Prima della stagione estiva far
verificare l’efficienza dell’impianto presso
la Rete Assistenziale Fiat.
L’impianto utilizza fluido re-
frigerante R134a che, in ca-
so di perdite accidentali, non
danneggia l’ambiente. Evita-
re assolutamente l’uso di fluido R12 in-
compatibile con i componenti dell’im-
pianto stesso.AVVERTENZA Il ricircolo aria interna
consente, in base alla modalità di funzio-
namento selezionata (“riscaldamento” o
“raffreddamento”), un più rapido raggiun-
gimento delle condizioni desiderate.
L’inserimento del ricircolo aria interna è
sconsigliato in caso di giornate piovose/
fredde per evitare la possibilità di appan-
namento dei cristalli. ATTIVAZIONE RICIRCOLO
ARIA INTERNA fig. 46
Premere il pulsante
Ω.
È consigliabile inserire il ricircolo aria in-
terna durante le soste in colonna od in gal-
leria per evitare l’immissione di aria ester-
na inquinata. Evitare di utilizzare in modo
prolungato tale funzione, specialmente con
più persone a bordo veicolo, in modo da
prevenire la possibilità di appannamento
dei cristalli.
