Per il tipo di lampada e relativa potenza
consultare il paragrafo precedente “Sosti-
tuzione di una lampada”.
GRUPPI OTTICI ANTERIORI
I gruppi ottici anteriori contengono le lam-
pade delle luci anabbaglianti, abbaglianti, di
posizione e di direzione.LUCI ANABBAGLIANTI /
ABBAGLIANTI fig. 9
Per sostituire la lampada, procedere co-
me segue:
❒tirare il coperchio Acentrale agendo
sulla relativa linguetta;
❒scollegare il connettore elettrico;
❒sganciare la molletta fermalampada;
❒sostituire la lampada e rimontare il co-
perchio Aassicurandosi del corretto
bloccaggio.LUCI DI POSIZIONE fig. 9
Per sostituire la lampada, procedere co-
me segue:
❒tirare il coperchio Acentrale agendo
sulla relativa linguetta;
❒estrarre il portalampada montato a
pressione e scollegare il connettore
elettrico;
❒sostituire la lampada e rimontare il co-
perchio Aassicurandosi del corretto
bloccaggio.
fig. 9F0P0178m

142
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

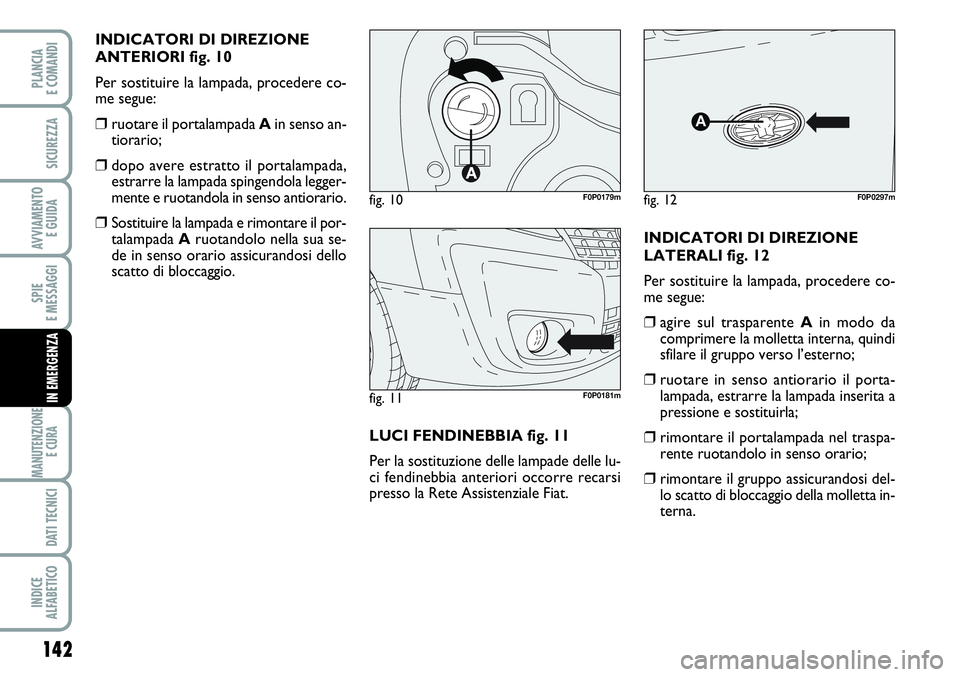

INDICATORI DI DIREZIONE
ANTERIORI fig. 10
Per sostituire la lampada, procedere co-
me segue:
❒ruotare il portalampada Ain senso an-
tiorario;
❒dopo avere estratto il portalampada,
estrarre la lampada spingendola legger-
mente e ruotandola in senso antiorario.
❒Sostituire la lampada e rimontare il por-
talampada Aruotandolo nella sua se-
de in senso orario assicurandosi dello
scatto di bloccaggio.
LUCI FENDINEBBIA fig. 11
Per la sostituzione delle lampade delle lu-
ci fendinebbia anteriori occorre recarsi
presso la Rete Assistenziale Fiat.INDICATORI DI DIREZIONE
LATERALI fig. 12
Per sostituire la lampada, procedere co-
me segue:
❒agire sul trasparente Ain modo da
comprimere la molletta interna, quindi
sfilare il gruppo verso l’esterno;
❒ruotare in senso antiorario il porta-
lampada, estrarre la lampada inserita a
pressione e sostituirla;
❒rimontare il portalampada nel traspa-
rente ruotandolo in senso orario;
❒rimontare il gruppo assicurandosi del-
lo scatto di bloccaggio della molletta in-
terna.
fig. 11F0P0181m
fig. 10F0P0179mfig. 12
A
F0P0297m

143
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
GRUPPI OTTICI POSTERIORI
fig. 13
I fari posteriori contengono le lampade
delle luci di posizione/stop, direzione, re-
tromarcia e retronebbia.
fig. 13F0P0184m
Per smontare i fari posteriori e procede-
re alla sostituzione lampade, aprire le por-
te posteriori a due battenti di 180° (con-
sultare il paragrafo “Porte posteriori a due
battenti” nel capitolo “Plancia e coman-
di”).
fig. 14F0P0185m
Per sostituire una lampada procedere co-
me segue:
❒individuare la lampada da sotituire;
❒rimuovere i due dadi di fissaggio Ae B
❒dall’esterno, sfilare il gruppo traspa-
rente;
❒tenendo il gruppo, scollegare il con-
nettore elettrico;
❒allargare le linguette ed estrarre il por-
talampada;
❒estrarre la lampada da sostituire spin-
gendola leggermente e ruotandola in
senso antiorario (bloccaggio a “baio-
netta”) quindi sostituirla.

144
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
Versione tetto alto
❒svitare le viti di fissaggio Acon chiave
da 8;
❒estrarre il portalampada;
❒estrarre la lampada montata a pressio-
ne e sostituirla.LUCI TARGA
Per sostituire una lampada procedere co-
me segue:
Versioni con porte battenti fig. 17❒agendo dall’interno veicolo, rimuove-
re il rivestimento interno
❒scollegare il connettore allargandone la
relativa linguetta;
❒rimuovere la protezione in plastica
fig. 15
AA
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17F0P0212m
fig. 18F0P0607m
LUCI 3° STOP
Con portellone bagagliaio fig. 15
Per sostituire una lampada procedere co-
me segue:
❒aprire il portellone posteriore;
❒svitare le viti di fissaggio A;
❒premere alle estremità del dispositivo
di bloccaggio ed estrarre il gruppo tra-
sparente contenente le lampade;
❒scollegare il connettore elettrico;
❒estrarre la lampada montata a pressio-
ne e sostituirla.
Con porte posteriori a due
battenti fig. 16
Per sostituire una lampada procedere co-
me segue:
❒svitare le viti di fissaggio Acon un cac-
ciavite Torx™ con testa da 20;
❒estrarre il portalampada;
❒estrarre la lampada montata a pressio-
ne e sostituirla.

145
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa potenza
consultare il paragrafo “Sostituzione di una
lampada”.
PLAFONIERA
Per sostituire le lampade, procedere co-
me segue:
❒agire nei punti indicati dalle frecce e ri-
muovere la plafoniera;
❒sostituire le lampade svincolandole dai
contatti laterali accertandosi che le nuo-
ve lampade risultino correttamente bloc-
cate tra i contatti stessi;
❒fissare la plafoniera nel proprio alloggia-
mento accertandosi dell’avvenuto bloc-
caggio.
fig. 19F0P0298m
fig. 20F0P0234m
❒ruotare il portalampada di un quarto di
giro in senso antiorario
❒sostituire la lampada
Versioni con portellone fig. 18
❒agire dall’esterno veicolo nel punto in-
dicato dalla freccia e rimuovere il grup-
po trasparente A;
❒sostituire la lampada svincolandola dai
contatti laterali accertandosi che la nuo-
va lampada risulti correttamente blocca-
ta tra i contatti stessi;
❒rimontare il gruppo trasparente mon-
tato a pressione.

146
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

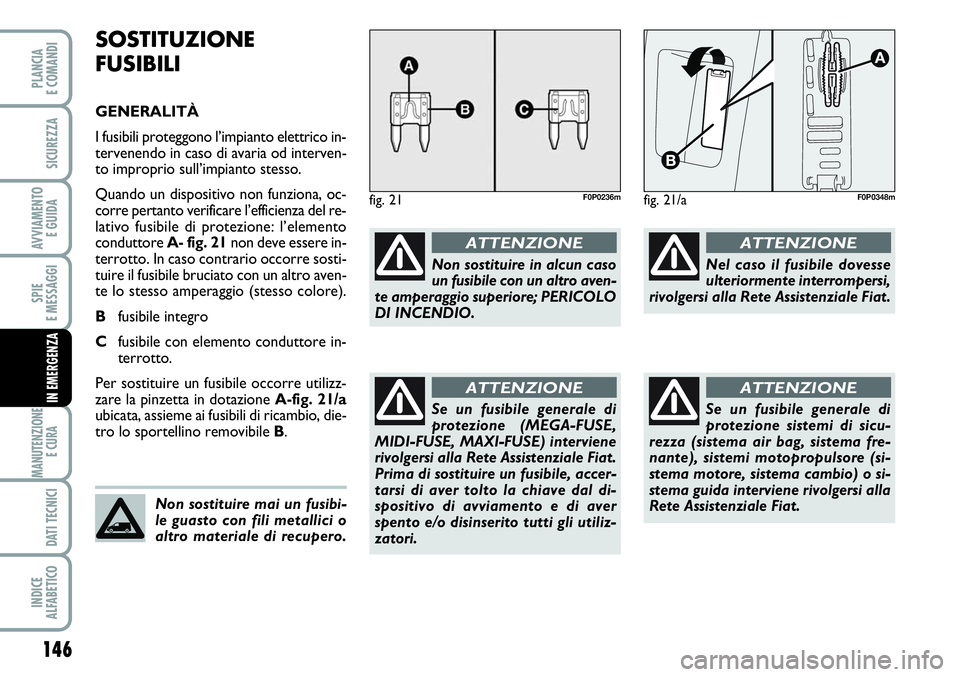

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico in-
tervenendo in caso di avaria od interven-
to improprio sull’impianto stesso.
Quando un dispositivo non funziona, oc-
corre pertanto verificare l’efficienza del re-
lativo fusibile di protezione: l’elemento
conduttore A- fig. 21non deve essere in-
terrotto. In caso contrario occorre sosti-
tuire il fusibile bruciato con un altro aven-
te lo stesso amperaggio (stesso colore).
Bfusibile integro
Cfusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile occorre utilizz-
zare la pinzetta in dotazione A-fig. 21/a
ubicata, assieme ai fusibili di ricambio, die-
tro lo sportellino removibile B.
fig. 21F0P0236m
Non sostituire in alcun caso
un fusibile con un altro aven-
te amperaggio superiore; PERICOLO
DI INCENDIO.
ATTENZIONE
Non sostituire mai un fusibi-
le guasto con fili metallici o
altro materiale di recupero.
Se un fusibile generale di
protezione (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) interviene
rivolgersi alla Rete Assistenziale Fiat.
Prima di sostituire un fusibile, accer-
tarsi di aver tolto la chiave dal di-
spositivo di avviamento e di aver
spento e/o disinserito tutti gli utiliz-
zatori.
ATTENZIONE
Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
Se un fusibile generale di
protezione sistemi di sicu-
rezza (sistema air bag, sistema fre-
nante), sistemi motopropulsore (si-
stema motore, sistema cambio) o si-
stema guida interviene rivolgersi alla
Rete Assistenziale Fiat.
ATTENZIONE
fig. 21/aF0P0348m

147
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Centralina plancia lato passeggero
UTILIZZATORI FUSIBILE AMPERE
Tergilunotto
Libero
Correttore assetto fari, presa diagnostica, centralina ESP,
ventilazione, pompa filtro articolato, sensore di sterzata
Specchietto retrovisore elettrico, alzacristalli lato passeggero
Alimentazione alzacristalli anteriori
Plafoniere, illuminazione cassetto portaoggetti
Dispaly multifunzione, sirena allarme antifurto, autoradio,
CD-Changer, Radiotelefono, centralina servizi rimorchio,
centralina protezione carrozzeri
Accendisigari, presa vano di carico
Correttore assetto posteriore, dispositivo di avviamento,
quadro strumenti
Presa diagnostica, centralina antifurto
Kit main libre, centralina airbag
Centralina servizi motore, centralina servizi rimorchio
Sensore pioggia, climatizzatore automatico quadro
strumenti, ventilazione parte posteriore abitacolo
(allestimento combinato)
Bloccaggio/sbloccaggio aperture
Libero
Sbrinatore lunotto termico e specchi retrovisori
❒Ribaltare il vano portaoggetti e tirarlo
con forza per accedere ai fusibili.

148
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30

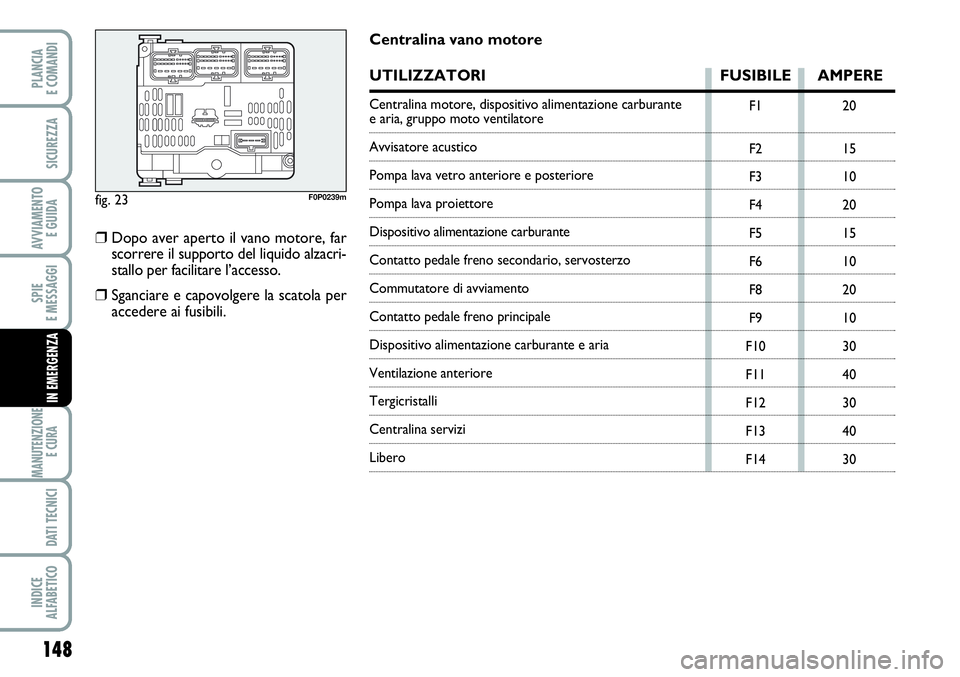

Centralina vano motore
UTILIZZATORI FUSIBILE AMPERE
Centralina motore, dispositivo alimentazione carburante e aria, gruppo moto ventilatore
Avvisatore acustico
Pompa lava vetro anteriore e posteriore
Pompa lava proiettore
Dispositivo alimentazione carburante
Contatto pedale freno secondario, servosterzo
Commutatore di avviamento
Contatto pedale freno principale
Dispositivo alimentazione carburante e aria
Ventilazione anteriore
Tergicristalli
Centralina servizi
Libero
❒Dopo aver aperto il vano motore, far
scorrere il supporto del liquido alzacri-
stallo per facilitare l’accesso.
❒Sganciare e capovolgere la scatola per
accedere ai fusibili.
