2012 FIAT SCUDO Libretto Uso Manutenzione (in Italian)

93
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

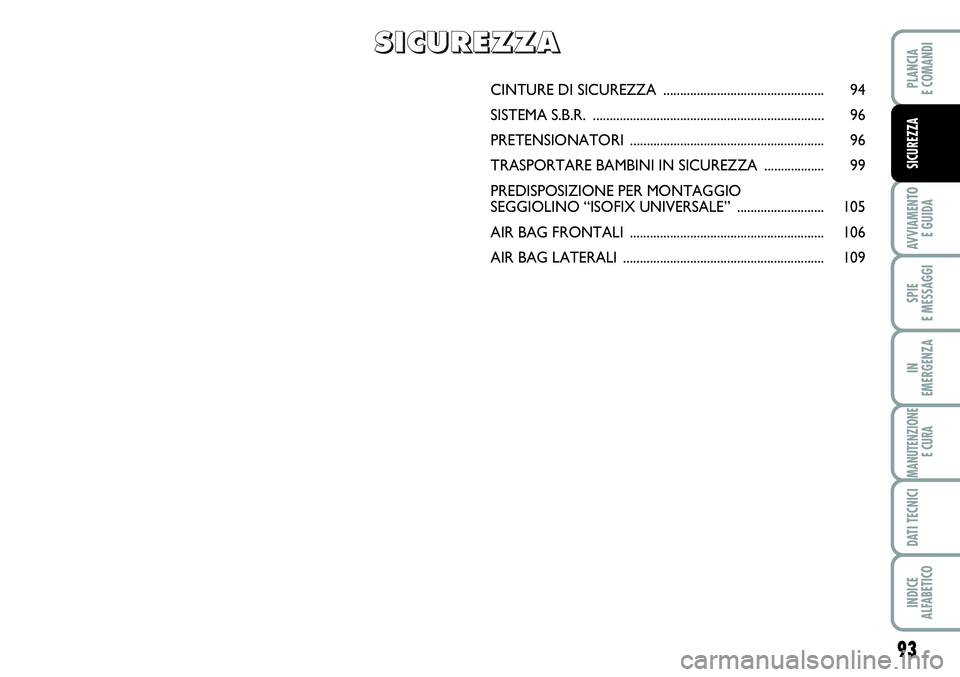

CINTURE DI SICUREZZA ................................................ 94
SISTEMA S.B.R. ..................................................................... 96
PRETENSIONATORI .......................................................... 96
TRASPORTARE BAMBINI IN SICUREZZA .................. 99
PREDISPOSIZIONE PER MONTAGGIO
SEGGIOLINO “ISOFIX UNIVERSALE” .......................... 105
AIR BAG FRONTALI .......................................................... 106
AIR BAG LATERALI ............................................................ 109
S S
I I
C C
U U
R R
E E
Z Z
Z Z
A A

94
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

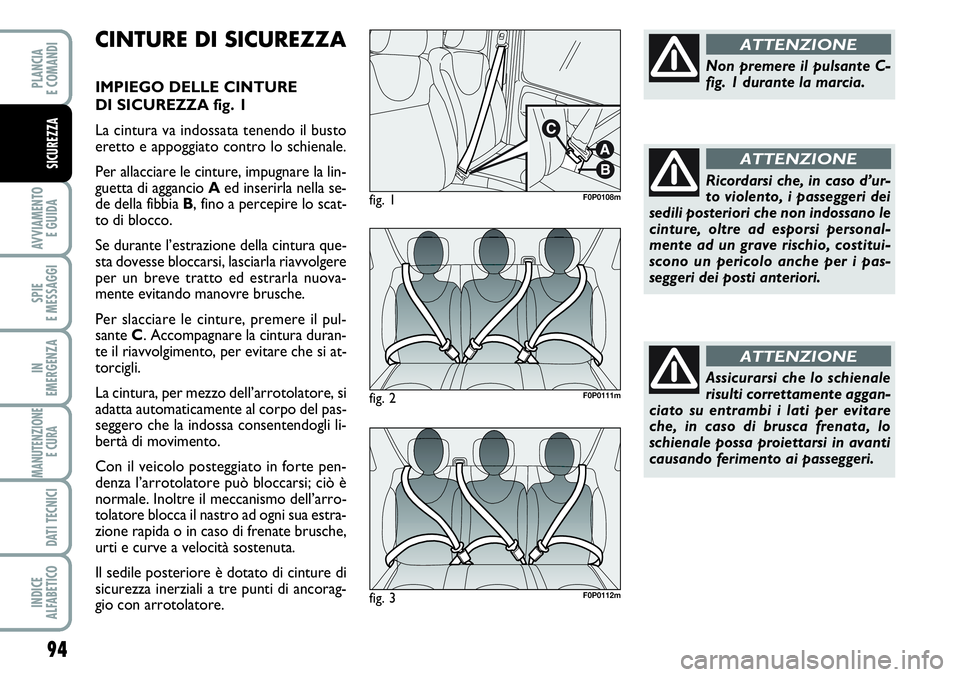

CINTURE DI SICUREZZA
IMPIEGO DELLE CINTURE
DI SICUREZZA fig. 1
La cintura va indossata tenendo il busto
eretto e appoggiato contro lo schienale.
Per allacciare le cinture, impugnare la lin-
guetta di aggancio Aed inserirla nella se-
de della fibbia B, fino a percepire lo scat-
to di blocco.
Se durante l’estrazione della cintura que-
sta dovesse bloccarsi, lasciarla riavvolgere
per un breve tratto ed estrarla nuova-
mente evitando manovre brusche.
Per slacciare le cinture, premere il pul-
sante C. Accompagnare la cintura duran-
te il riavvolgimento, per evitare che si at-
torcigli.
La cintura, per mezzo dell’arrotolatore, si
adatta automaticamente al corpo del pas-
seggero che la indossa consentendogli li-
bertà di movimento.
Con il veicolo posteggiato in forte pen-
denza l’arrotolatore può bloccarsi; ciò è
normale. Inoltre il meccanismo dell’arro-
tolatore blocca il nastro ad ogni sua estra-
zione rapida o in caso di frenate brusche,
urti e curve a velocità sostenuta.
Il sedile posteriore è dotato di cinture di
sicurezza inerziali a tre punti di ancorag-
gio con arrotolatore.
fig. 1F0P0108m
fig. 2F0P0111m
fig. 3F0P0112m
Non premere il pulsante C-
fig. 1 durante la marcia.
ATTENZIONE
Ricordarsi che, in caso d’ur-
to violento, i passeggeri dei
sedili posteriori che non indossano le
cinture, oltre ad esporsi personal-
mente ad un grave rischio, costitui-
scono un pericolo anche per i pas-
seggeri dei posti anteriori.
ATTENZIONE
Assicurarsi che lo schienale
risulti correttamente aggan-
ciato su entrambi i lati per evitare
che, in caso di brusca frenata, lo
schienale possa proiettarsi in avanti
causando ferimento ai passeggeri.
ATTENZIONE

95
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
REGOLAZIONE IN ALTEZZA
DELLE CINTURE DI SICUREZZA
fig. 4Regolare sempre l’altezza delle cinture,
adattandole alla corporatura dei passeg-
geri. Questa precauzione può ridurre so-
stanzialmente il rischio di lesioni in caso
d’urto. La regolazione corretta si ottiene
quando il nastro passa circa a metà tra l’e-
stremità della spalla e il collo.
La regolazione corretta si ottiene quan-
do il nastro passa circa a metà tra l’estre-
mità della spalla e il collo.
Per compiere la regolazione, premere l’im-
pugnatura Ae alzare o abbassare il cur-
sore.
La regolazione in altezza
delle cinture di sicurezza de-
ve essere effettuata a vettura ferma.
ATTENZIONE
Dopo la regolazione, verifi-
care sempre che il cursore
sia ben bloccato in una delle posizio-
ni predisposte. Esercitare pertanto,
con impugnatura rilasciata un’ulte-
riore spinta per consentire lo scatto
del dispositivo di ancoraggio qualo-
ra il rilascio non fosse avvenuto in
corrispondenza di una delle posizio-
ni stabilite.
ATTENZIONE
fig. 4F0P0109mfig. 5F0P0110m
IMPIEGO DELLA CINTURA
DI SICUREZZA DEL POSTO
CENTRALE
(per versioni/mercati, dove previsto)
La cintura a tre punti del posto centrale
singolo può essere dotata di arrotolato-
re A-fig. 5.
Ricordarsi che, in caso di ur-
to violento, i passeggeri dei
sedili posteriori che non indossano le
cinture, oltre ad esporsi personal-
mente ad un grave rischio, costitui-
scono un pericolo anche per i pas-
seggeri dei posti anteriori.
ATTENZIONE

96
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
PRETENSIONATORI
Per rendere ancora più efficace l’azione
protettiva delle cinture di sicurezza, il vei-
colo è dotato di pretensionatori anterio-
ri che, in caso di urto frontale violento, ri-
chiamano di alcuni centimetri il nastro del-
le cinture garantendo la perfetta aderen-
za delle cinture al corpo degli occupanti,
prima che inizi l’azione di trattenimento.
L’avvenuta attivazione dei pretensionato-
ri è riconoscibile dal bloccaggio dell’arro-
tolatore; il nastro della cintura non viene
più recuperato nemmeno se accompa-
gnato.
AVVERTENZA Per avere la massima pro-
tezione dall’azione del pretensionatore, in-
dossare la cintura tenendola bene ade-
rente al busto e al bacino.
Durante l’intervento del pretensionatore
si può verificare una leggera emissione di
fumo. Questo fumo non è nocivo e non
indica un principio di incendio.
Il pretensionatore non necessita di alcu-
na manutenzione né lubrificazione.
Qualunque intervento di modifica delle
sue condizioni originali ne invalida l’effi-
cienza.
Se per eventi naturali eccezionali (alluvio-
ni, mareggiate, ecc.) il dispositivo è stato
interessato da acqua e fanghiglia, è tassa-
tivamente necessaria la sua sostituzione.LIMITATORI DI CARICO
Per aumentare la protezione offerta ai pas-
seggeri in caso di incidente, gli arrotola-
tori delle cinture di sicurezza anteriori, so-
no dotati, al loro interno, di un dispositi-
vo che consente di dosare opportuna-
mente la forza che agisce sul torace e sul-
le spalle durante l’azione di trattenimen-
to delle cinture in caso di urto frontale.Il pretensionatore è utilizza-
bile una sola volta. Dopo che
è stato attivato, rivolgersi alla Rete
Assistenziale Fiat per farlo sostituire.
Per conoscere la validità del disposi-
tivo vedere la targhetta ubicata nel
cassetto portaoggetti: all’avvicinarsi
di questa scadenza rivolgersi alla Re-
te Assistenziale Fiat per eseguire la so-
stituzione del dispositivo.
ATTENZIONE
Interventi che comportano ur-
ti, vibrazioni o riscaldamenti
localizzati (superiori a 100°C
per una durata massima di 6
ore) nella zona del pretensionatore pos-
sono provocare danneggiamento o at-
tivazioni; non rientrano in queste condi-
zioni le vibrazioni indotte dalle asperità
stradali o dall’accidentale superamen-
to di piccoli ostacoli, marciapiedi, ecc.
Rivolgersi alla Rete Assistenziale Fiat
qualora si debba intervenire.
SISTEMA S.B.R.
Il veicolo è dotato del sistema denomina-
to S.B.R. (Seat Belt Reminder), costituito
da un avvisatore acustico che, unitamente
all’accensione della spia
menti, avverte il guidatore ed il passegge-
ro anteriore del mancato allacciamento
della propria cintura di sicurezza.
L’avvisatore acustico può essere disatti-
vato temporaneamente (fino al prossimo
spegnimento del motore) tramite la se-
guente procedura:
❒allacciare la cintura di sicurezza lato gui-
da e lato passeggero;
❒ruotare la chiave di avviamento in po-
sizione M;
❒attendere più di 20 secondi quindi slac-
ciare una delle cinture di sicurezza.
Per la disattivazione occorre rivolgersi al-
la Rete Assistenziale Fiat.

97
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVERTENZE GENERALI PER
L’IMPIEGO DELLE CINTURE
DI SICUREZZA
Il conducente è tenuto a rispettare (ed a
far osservare agli occupanti del veicolo)
tutte le disposizioni legislative locali ri-
guardo l’obbligo e le modalità di utilizzo
delle cinture. Allacciare sempre le cinture
di sicurezza prima di mettersi in viaggio.L’uso delle cinture è necessario anche per
le donne in gravidanza: anche per loro e
per il nascituro il rischio di lesioni in caso
d’urto è nettamente minore se indossa-
no le cinture.Ovviamente le donne in gravidanza devo-
no posizionare la parte inferiore del na-
stro molto in basso, in modo che passi so-
pra al bacino e sotto il ventre fig. 6.
fig. 6F0P0129mfig. 7F0P0130mfig. 8F0P0131m
Il nastro della cintura non
deve essere attorcigliato. La
parte superiore deve passare sulla
spalla e attraversare diagonalmente
il torace. La parte inferiore deve ade-
rire al bacino fig. 5 e non all’addome
del passeggero. Non utilizzare dispo-
sitivi (mollette, fermi, ecc.) che ten-
gano le cinture non aderenti al corpo
degli occupanti.
ATTENZIONE

98
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

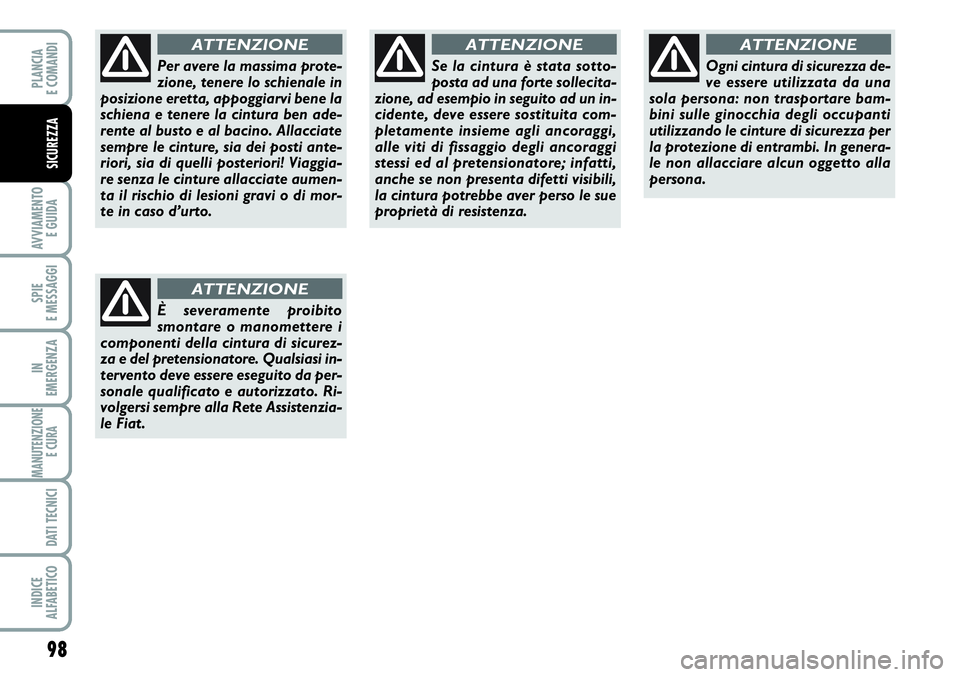

Per avere la massima prote-
zione, tenere lo schienale in
posizione eretta, appoggiarvi bene la
schiena e tenere la cintura ben ade-
rente al busto e al bacino. Allacciate
sempre le cinture, sia dei posti ante-
riori, sia di quelli posteriori! Viaggia-
re senza le cinture allacciate aumen-
ta il rischio di lesioni gravi o di mor-
te in caso d’urto.
ATTENZIONE
È severamente proibito
smontare o manomettere i
componenti della cintura di sicurez-
za e del pretensionatore. Qualsiasi in-
tervento deve essere eseguito da per-
sonale qualificato e autorizzato. Ri-
volgersi sempre alla Rete Assistenzia-
le Fiat.
ATTENZIONE
Se la cintura è stata sotto-
posta ad una forte sollecita-
zione, ad esempio in seguito ad un in-
cidente, deve essere sostituita com-
pletamente insieme agli ancoraggi,
alle viti di fissaggio degli ancoraggi
stessi ed al pretensionatore; infatti,
anche se non presenta difetti visibili,
la cintura potrebbe aver perso le sue
proprietà di resistenza.
ATTENZIONE
Ogni cintura di sicurezza de-
ve essere utilizzata da una
sola persona: non trasportare bam-
bini sulle ginocchia degli occupanti
utilizzando le cinture di sicurezza per
la protezione di entrambi. In genera-
le non allacciare alcun oggetto alla
persona.
ATTENZIONE

99
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

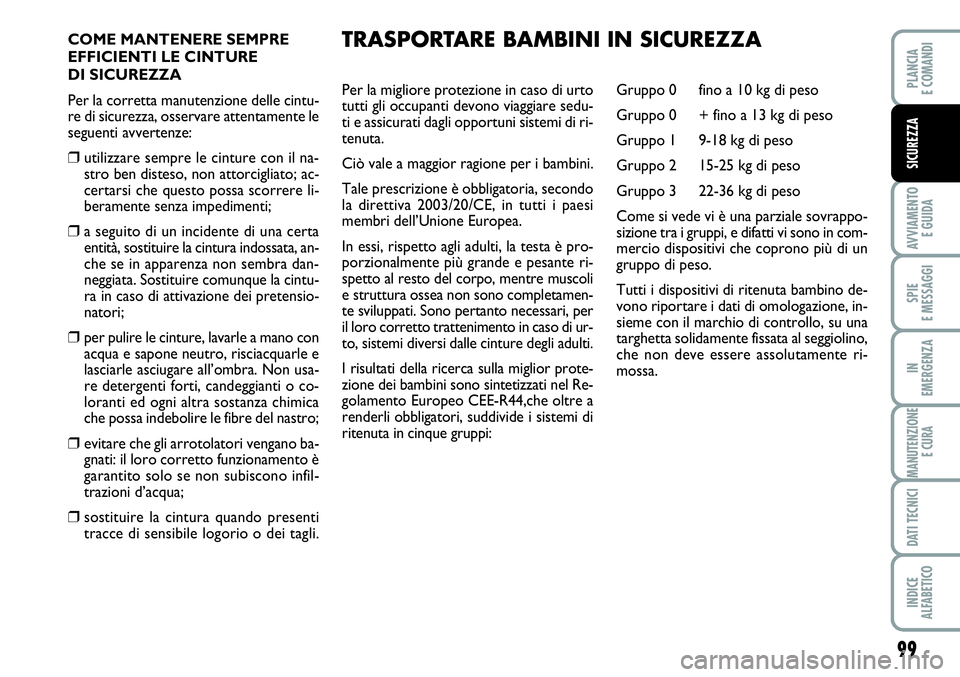

COME MANTENERE SEMPRE
EFFICIENTI LE CINTURE
DI SICUREZZA
Per la corretta manutenzione delle cintu-
re di sicurezza, osservare attentamente le
seguenti avvertenze:
❒utilizzare sempre le cinture con il na-
stro ben disteso, non attorcigliato; ac-
certarsi che questo possa scorrere li-
beramente senza impedimenti;
❒a seguito di un incidente di una certa
entità, sostituire la cintura indossata, an-
che se in apparenza non sembra dan-
neggiata. Sostituire comunque la cintu-
ra in caso di attivazione dei pretensio-
natori;
❒per pulire le cinture, lavarle a mano con
acqua e sapone neutro, risciacquarle e
lasciarle asciugare all’ombra. Non usa-
re detergenti forti, candeggianti o co-
loranti ed ogni altra sostanza chimica
che possa indebolire le fibre del nastro;
❒evitare che gli arrotolatori vengano ba-
gnati: il loro corretto funzionamento è
garantito solo se non subiscono infil-
trazioni d’acqua;
❒sostituire la cintura quando presenti
tracce di sensibile logorio o dei tagli.Per la migliore protezione in caso di urto
tutti gli occupanti devono viaggiare sedu-
ti e assicurati dagli opportuni sistemi di ri-
tenuta.
Ciò vale a maggior ragione per i bambini.
Tale prescrizione è obbligatoria, secondo
la direttiva 2003/20/CE, in tutti i paesi
membri dell’Unione Europea.
In essi, rispetto agli adulti, la testa è pro-
porzionalmente più grande e pesante ri-
spetto al resto del corpo, mentre muscoli
e struttura ossea non sono completamen-
te sviluppati. Sono pertanto necessari, per
il loro corretto trattenimento in caso di ur-
to, sistemi diversi dalle cinture degli adulti.
I risultati della ricerca sulla miglior prote-
zione dei bambini sono sintetizzati nel Re-
golamento Europeo CEE-R44,che oltre a
renderli obbligatori, suddivide i sistemi di
ritenuta in cinque gruppi: Gruppo 0 fino a 10 kg di peso
Gruppo 0 + fino a 13 kg di peso
Gruppo 1 9-18 kg di peso
Gruppo 2 15-25 kg di peso
Gruppo 3 22-36 kg di peso
Come si vede vi è una parziale sovrappo-
sizione tra i gruppi, e difatti vi sono in com-
mercio dispositivi che coprono più di un
gruppo di peso.
Tutti i dispositivi di ritenuta bambino de-
vono riportare i dati di omologazione, in-
sieme con il marchio di controllo, su una
targhetta solidamente fissata al seggiolino,
che non deve essere assolutamente ri-
mossa.
TRASPORTARE BAMBINI IN SICUREZZA

100
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
In presenza di air bag lato
passeggero attivo non di-
sporre bambini su seggiolini a culla ri-
volti contromarcia sul sedile anterio-
re. L'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni
mortali al bambino trasportato indi-
pendentemente dalla gravità dell'ur-
to. Si consiglia pertanto di trasporta-
re, sempre, i bambini seduti sul pro-
prio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione
più protetta in caso di urto.
ATTENZIONE
GRAVE PERICOLO: Non di-
sporre seggiolini a culla per
bambini rivolti contromarcia
sul sedile anteriore in pre-
senza di air bag lato passeg-
gero. L'attivazione dell'air
bag in caso di urto potrebbe produr-
re lesioni mortali al bambino tra-
sportato. Si consiglia di trasportare
sempre i bambini sul sedile posterio-
re, in quanto questa risulta la posi-
zione più protetta in caso di urto. Co-
munque i seggiolini per bambini non
devono essere assolutamente monta-
ti sul sedile anteriore di vetture do-
tate di air bag passeggero, che gon-
fiandosi, potrebbe indurre lesioni an-
che mortali, indipendentemente dal-
la gravità dell’urto che ne ha causa-
to l’attivazione.
ATTENZIONEOltre 1,50 m di statura, i bambini, dal pun-
to di vista dei sistemi di ritenuta, sono
equiparati agli adulti e indossano normal-
mente le cinture.
Nella Lineaccessori Fiat sono disponibili
seggiolini bambino adeguati ad ogni grup-
po di peso. Si consiglia questa scelta, es-
sendo stati progettati e sperimentati spe-
cificatamente per le vetture Fiat.
