2012 FIAT SCUDO Libretto Uso Manutenzione (in Italian)

109
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AIR BAG LATERALI
Il veicolo è dotato di air bag laterali ante-
riori protezione toracica/pelvica (Side Bag
anteriori) guidatore e passeggero (dove
previsti), air bag protezione testa occu-
panti anteriori e posteriori (Window Bag)
(per versioni/mercati, dove previsto).
Gli air bag laterali (per versioni/mercati,
dove previsto) proteggono gli occupanti
negli urti laterali di severità medio-alta,
mediante l’interposizione del cuscino fra
l’occupante e le parti interne della strut-
tura laterale del veicolo.
La mancata attivazione degli air bag late-
rali nelle altre tipologie d’urto (frontale,
posteriore, ribaltamento, ecc...) non è per-
tanto indice di malfunzionamento del si-
stema.In caso di urto laterale, una centralina elet-
tronica attiva, quando necessario, il gon-
fiaggio dei cuscini. i cuscini si gonfiano
istantaneamente, ponendosi a protezio-
ne fra il corpo degli occupanti e le strut-
ture che potrebbero causare lesioni; im-
mediatamente dopo i cuscini si sgonfiano.
Gli air bag laterali (per versioni/mercati,
dove previsto) non sono sostitutivi, ma
complementari all’uso delle cinture di si-
curezza, che si raccomanda sempre di in-
dossare, come del resto prescritto dalla
legislazione in Europa e nella maggior par-
te dei paesi extraeuropei.
fig. 19F0P0116m
AIR BAG LATERALI ANTERIORI
PROTEZIONE TORACICA/
PELVICA (SIDE BAG) fig. 19
(per versioni/mercati, dove previsto)
Alloggiati negli schienali dei sedili, sono co-
stituiti da un cuscino, a gonfiaggio istanta-
neo, che ha il compito di proteggere il to-
race ed il bacino degli occupanti in caso di
urto laterale di severità medioalta.

110
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

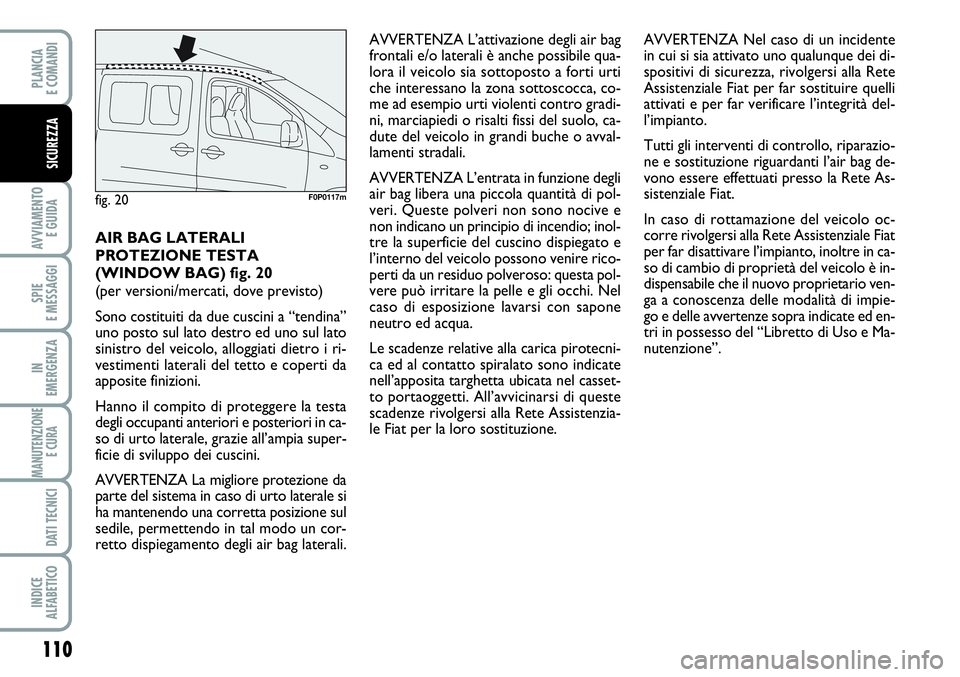

AIR BAG LATERALI
PROTEZIONE TESTA
(WINDOW BAG) fig. 20
(per versioni/mercati, dove previsto)
Sono costituiti da due cuscini a “tendina”
uno posto sul lato destro ed uno sul lato
sinistro del veicolo, alloggiati dietro i ri-
vestimenti laterali del tetto e coperti da
apposite finizioni.
Hanno il compito di proteggere la testa
degli occupanti anteriori e posteriori in ca-
so di urto laterale, grazie all’ampia super-
ficie di sviluppo dei cuscini.
AVVERTENZA La migliore protezione da
parte del sistema in caso di urto laterale si
ha mantenendo una corretta posizione sul
sedile, permettendo in tal modo un cor-
retto dispiegamento degli air bag laterali.AVVERTENZA L’attivazione degli air bag
frontali e/o laterali è anche possibile qua-
lora il veicolo sia sottoposto a forti urti
che interessano la zona sottoscocca, co-
me ad esempio urti violenti contro gradi-
ni, marciapiedi o risalti fissi del suolo, ca-
dute del veicolo in grandi buche o avval-
lamenti stradali.
AVVERTENZA L’entrata in funzione degli
air bag libera una piccola quantità di pol-
veri. Queste polveri non sono nocive e
non indicano un principio di incendio; inol-
tre la superficie del cuscino dispiegato e
l’interno del veicolo possono venire rico-
perti da un residuo polveroso: questa pol-
vere può irritare la pelle e gli occhi. Nel
caso di esposizione lavarsi con sapone
neutro ed acqua.
Le scadenze relative alla carica pirotecni-
ca ed al contatto spiralato sono indicate
nell’apposita targhetta ubicata nel casset-
to portaoggetti. All’avvicinarsi di queste
scadenze rivolgersi alla Rete Assistenzia-
le Fiat per la loro sostituzione.
fig. 20F0P0117m
AVVERTENZA Nel caso di un incidente
in cui si sia attivato uno qualunque dei di-
spositivi di sicurezza, rivolgersi alla Rete
Assistenziale Fiat per far sostituire quelli
attivati e per far verificare l’integrità del-
l’impianto.
Tutti gli interventi di controllo, riparazio-
ne e sostituzione riguardanti l’air bag de-
vono essere effettuati presso la Rete As-
sistenziale Fiat.
In caso di rottamazione del veicolo oc-
corre rivolgersi alla Rete Assistenziale Fiat
per far disattivare l’impianto, inoltre in ca-
so di cambio di proprietà del veicolo è in-
dispensabile che il nuovo proprietario ven-
ga a conoscenza delle modalità di impie-
go e delle avvertenze sopra indicate ed en-
tri in possesso del “Libretto di Uso e Ma-
nutenzione”.

111
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

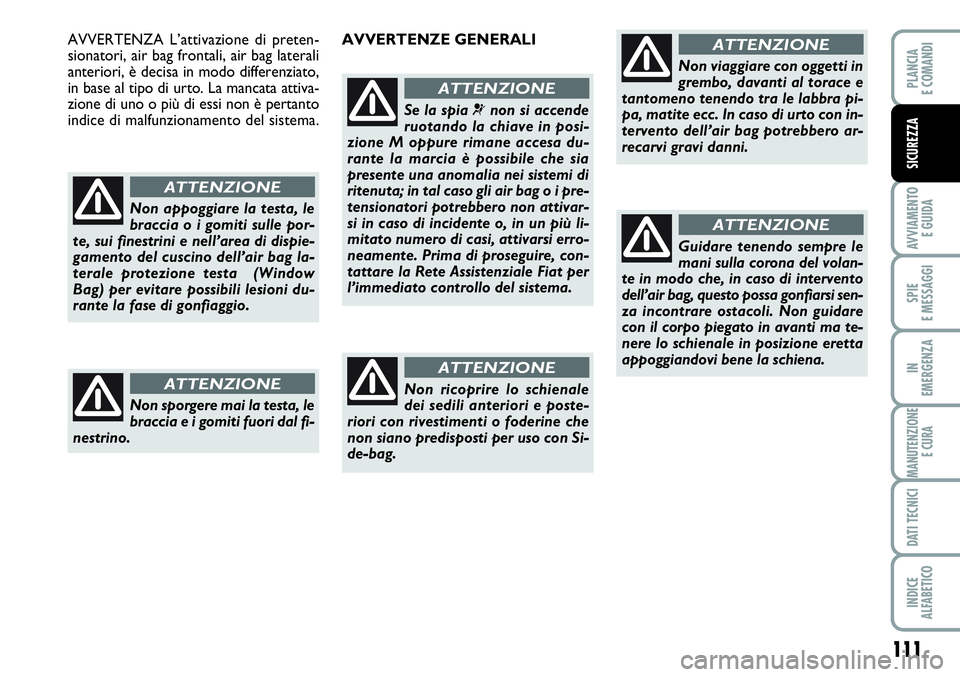

Non appoggiare la testa, le
braccia o i gomiti sulle por-
te, sui finestrini e nell’area di dispie-
gamento del cuscino dell’air bag la-
terale protezione testa (Window
Bag) per evitare possibili lesioni du-
rante la fase di gonfiaggio.
ATTENZIONE
Non sporgere mai la testa, le
braccia e i gomiti fuori dal fi-
nestrino.
ATTENZIONE
AVVERTENZE GENERALI
Se la spia ¬non si accende
ruotando la chiave in posi-
zione M oppure rimane accesa du-
rante la marcia è possibile che sia
presente una anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i pre-
tensionatori potrebbero non attivar-
si in caso di incidente o, in un più li-
mitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, con-
tattare la Rete Assistenziale Fiat per
l’immediato controllo del sistema.
ATTENZIONE
Non ricoprire lo schienale
dei sedili anteriori e poste-
riori con rivestimenti o foderine che
non siano predisposti per uso con Si-
de-bag.
ATTENZIONE
Non viaggiare con oggetti in
grembo, davanti al torace e
tantomeno tenendo tra le labbra pi-
pa, matite ecc. In caso di urto con in-
tervento dell’air bag potrebbero ar-
recarvi gravi danni.
ATTENZIONEAVVERTENZA L’attivazione di preten-
sionatori, air bag frontali, air bag laterali
anteriori, è decisa in modo differenziato,
in base al tipo di urto. La mancata attiva-
zione di uno o più di essi non è pertanto
indice di malfunzionamento del sistema.
Guidare tenendo sempre le
mani sulla corona del volan-
te in modo che, in caso di intervento
dell’air bag, questo possa gonfiarsi sen-
za incontrare ostacoli. Non guidare
con il corpo piegato in avanti ma te-
nere lo schienale in posizione eretta
appoggiandovi bene la schiena.
ATTENZIONE

112
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

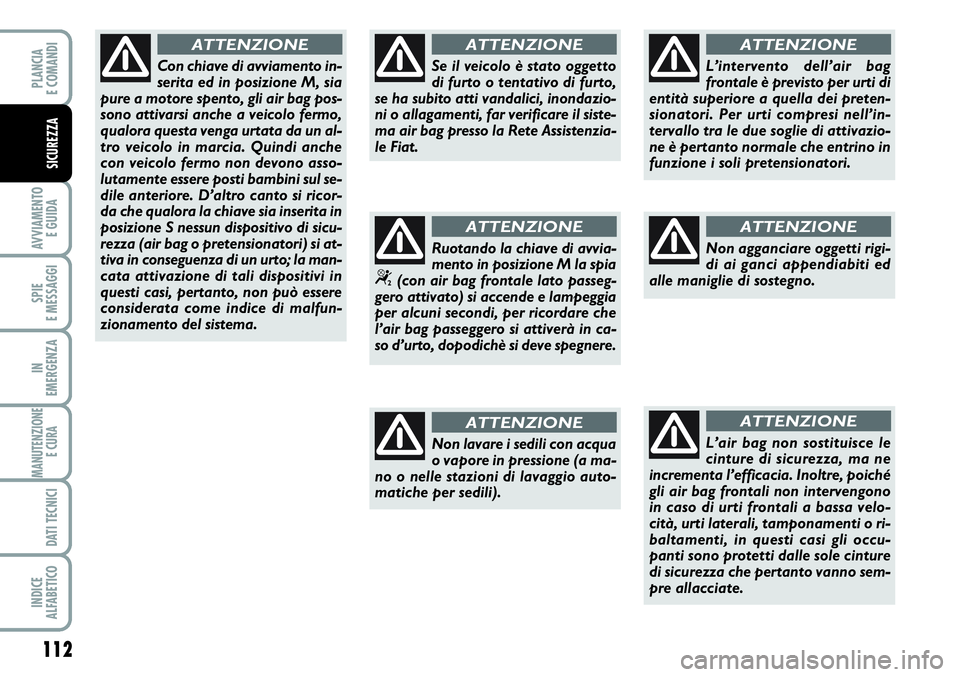

Con chiave di avviamento in-
serita ed in posizione M, sia
pure a motore spento, gli air bag pos-
sono attivarsi anche a veicolo fermo,
qualora questa venga urtata da un al-
tro veicolo in marcia. Quindi anche
con veicolo fermo non devono asso-
lutamente essere posti bambini sul se-
dile anteriore. D’altro canto si ricor-
da che qualora la chiave sia inserita in
posizione S nessun dispositivo di sicu-
rezza (air bag o pretensionatori) si at-
tiva in conseguenza di un urto; la man-
cata attivazione di tali dispositivi in
questi casi, pertanto, non può essere
considerata come indice di malfun-
zionamento del sistema.
ATTENZIONE
Non lavare i sedili con acqua
o vapore in pressione (a ma-
no o nelle stazioni di lavaggio auto-
matiche per sedili).
ATTENZIONE
L’intervento dell’air bag
frontale è previsto per urti di
entità superiore a quella dei preten-
sionatori. Per urti compresi nell’in-
tervallo tra le due soglie di attivazio-
ne è pertanto normale che entrino in
funzione i soli pretensionatori.
ATTENZIONE
Non agganciare oggetti rigi-
di ai ganci appendiabiti ed
alle maniglie di sostegno.
ATTENZIONE
L’air bag non sostituisce le
cinture di sicurezza, ma ne
incrementa l’efficacia. Inoltre, poiché
gli air bag frontali non intervengono
in caso di urti frontali a bassa velo-
cità, urti laterali, tamponamenti o ri-
baltamenti, in questi casi gli occu-
panti sono protetti dalle sole cinture
di sicurezza che pertanto vanno sem-
pre allacciate.
ATTENZIONE
Ruotando la chiave di avvia-
mento in posizione M la spia
“(con air bag frontale lato passeg-
gero attivato) si accende e lampeggia
per alcuni secondi, per ricordare che
l’air bag passeggero si attiverà in ca-
so d’urto, dopodichè si deve spegnere.
ATTENZIONE
Se il veicolo è stato oggetto
di furto o tentativo di furto,
se ha subito atti vandalici, inondazio-
ni o allagamenti, far verificare il siste-
ma air bag presso la Rete Assistenzia-
le Fiat.
ATTENZIONE

113
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

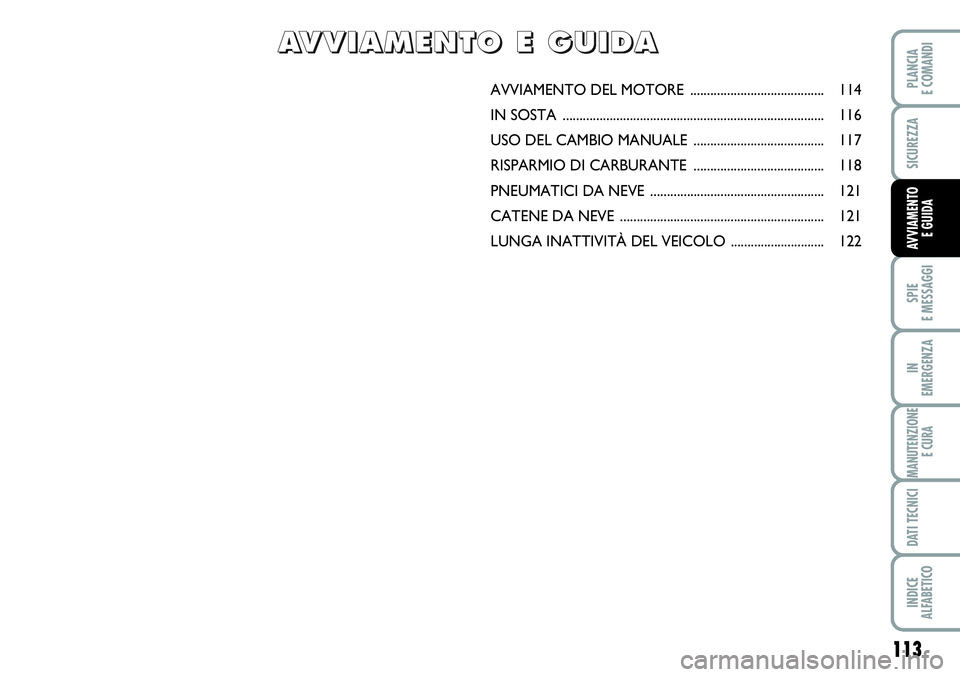

AVVIAMENTO DEL MOTORE ........................................ 114
IN SOSTA .............................................................................. 116
USO DEL CAMBIO MANUALE ....................................... 117
RISPARMIO DI CARBURANTE ....................................... 118
PNEUMATICI DA NEVE .................................................... 121
CATENE DA NEVE ............................................................. 121
LUNGA INATTIVITÀ DEL VEICOLO ............................ 122
A A
V V
V V
I I
A A
M M
E E
N N
T T
O O
E E
G G
U U
I I
D D
A A

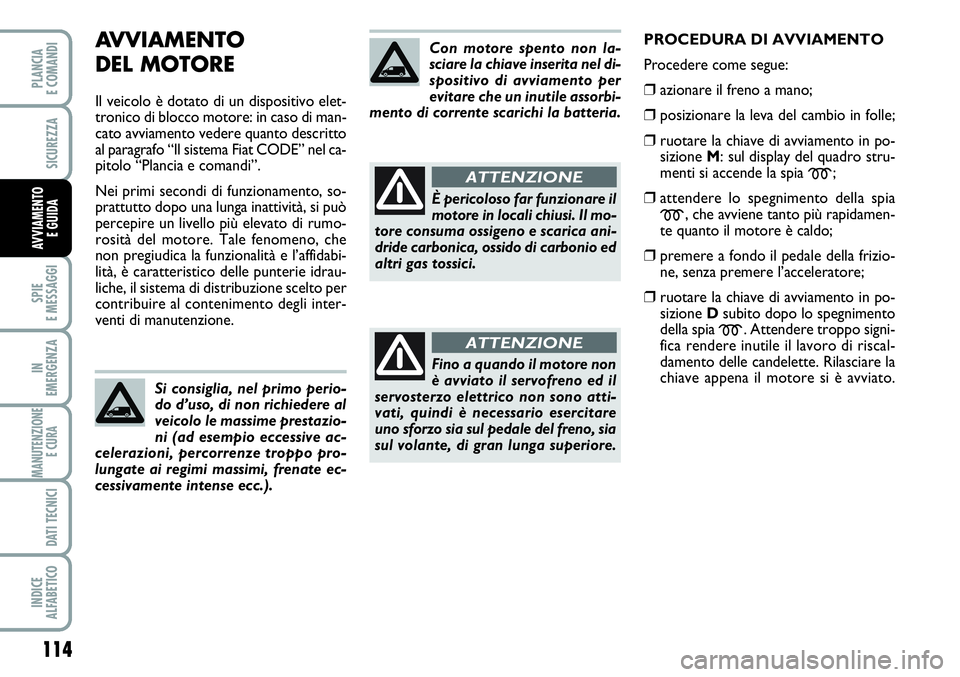

AVVIAMENTO
DEL MOTORE
Il veicolo è dotato di un dispositivo elet-
tronico di blocco motore: in caso di man-
cato avviamento vedere quanto descritto
al paragrafo “Il sistema Fiat CODE” nel ca-
pitolo “Plancia e comandi”.
Nei primi secondi di funzionamento, so-
prattutto dopo una lunga inattività, si può
percepire un livello più elevato di rumo-
rosità del motore. Tale fenomeno, che
non pregiudica la funzionalità e l’affidabi-
lità, è caratteristico delle punterie idrau-
liche, il sistema di distribuzione scelto per
contribuire al contenimento degli inter-
venti di manutenzione.
114
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
Si consiglia, nel primo perio-
do d’uso, di non richiedere al
veicolo le massime prestazio-
ni (ad esempio eccessive ac-
celerazioni, percorrenze troppo pro-
lungate ai regimi massimi, frenate ec-
cessivamente intense ecc.).
Con motore spento non la-
sciare la chiave inserita nel di-
spositivo di avviamento per
evitare che un inutile assorbi-
mento di corrente scarichi la batteria.
È pericoloso far funzionare il
motore in locali chiusi. Il mo-
tore consuma ossigeno e scarica ani-
dride carbonica, ossido di carbonio ed
altri gas tossici.
ATTENZIONE
Fino a quando il motore non
è avviato il servofreno ed il
servosterzo elettrico non sono atti-
vati, quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia
sul volante, di gran lunga superiore.
ATTENZIONE
PROCEDURA DI AVVIAMENTO
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in folle;
❒ruotare la chiave di avviamento in po-
sizione M: sul display del quadro stru-
menti si accende la spia
m;
❒attendere lo spegnimento della spia
m, che avviene tanto più rapidamen-
te quanto il motore è caldo;
❒premere a fondo il pedale della frizio-
ne, senza premere l’acceleratore;
❒ruotare la chiave di avviamento in po-
sizione Dsubito dopo lo spegnimento
della spia
m. Attendere troppo signi-
fica rendere inutile il lavoro di riscal-
damento delle candelette. Rilasciare la
chiave appena il motore si è avviato.

115
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
Se il motore non si avvia al primo tenta-
tivo, occorre riportare la chiave in posi-
zione Sprima di ripetere la manovra di av-
viamento.
Se con chiave in posizione Mla spia
msul display rimane accesa, si consiglia di ri-
portare la chiave in posizione Se poi di
nuovo in M; se la spia continua a rimane-
re accesa, riprovare con le altre chiavi in
dotazione.
AVVERTENZA Con motore spento non
lasciare la chiave di avviamento in posi-
zione M.
L’accensione della spia
min
modo lampeggiante per 60
secondi dopo l’avviamento o
durante un trascinamento
prolungato segnala una anomalia al si-
stema preriscaldo candelette. Se il mo-
tore si avvia, si può regolarmente uti-
lizzare il veicolo ma occorre rivolgersi
prima possibile alla Rete Assistenziale
Fiat.
RISCALDAMENTO DEL
MOTORE APPENA AVVIATO
Procedere come segue:
❒mettersi in marcia lentamente, facendo
girare il motore a medio regime, sen-
za colpi di acceleratore;
❒evitare di richiedere fin dai primi chi-
lometri il massimo delle prestazioni. Si
consiglia di attendere fino a quando la
lancetta dell’indicatore del termometro
del liquido di raffreddamento motore
inizia a muoversi.
Fino a quando il motore non
è avviato il servofreno ed il
servosterzo non sono attivati,
quindi è necessario esercitare
uno sforzo sia sul pedale del freno, sia
sul volante, di gran lunga superiore al-
l’usuale.
Evitare assolutamente l’av-
viamento mediante spinta,
traino oppure sfruttando le
discese. Queste manovre po-
trebbero causare l’afflusso di carbu-
rante nella marmitta catalitica e dan-
neggiarla irrimediabilmente.
SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruotare la chiave
di avviamento in posizione S.
AVVERTENZA Dopo un percorso fatico-
so, meglio lasciar “prendere fiato” al mo-
tore prima di spegnerlo, facendolo girare
al minimo, per permettere che la tempe-
ratura all’interno del vano motore si ab-
bassi.
Il “colpo d’acceleratore” pri-
ma di spegnere il motore non
serve a nulla, provoca un con-
sumo inutile di carburante e,
specialmente per motori con turbo-
compressore, è dannoso.

116
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDAFRENO A MANO fig. 1
La leva del freno a mano è posta a lato del
sedile guidatore.
Per azionare il freno a mano, tirare la le-
va verso l’alto, fino a garantire il bloccag-
gio del veicolo. Sono normalmente suffi-
cienti quattro o cinque scatti su terreno
piano, mentre ne possono essere neces-
sari nove o dieci su forte pendenza e con
veicolo carico.
AVVERTENZA Se così non fosse, rivol-
gersi alla Rete Assistenziale Fiat per ese-
guire la regolazione.
Con freno a mano inserito e chiave d’av-
viamento in posizione M, sul quadro stru-
menti si accende la spia
x.
IN SOSTA
Procedere come segue:
❒spegnere il motore ed azionare il freno
a mano;
❒inserire la marcia (la 1ª in salita o la re-
tromarcia in discesa) e lasciare le ruo-
te sterzate.
Se il veicolo è posteggiata in forte pen-
denza si consiglia anche di bloccare le ruo-
te con un cuneo od un sasso. Non lascia-
re la chiave nel dispositivo di avviamento
per evitare di scaricare la batteria, inol-
tre scendendo dal veicolo, estrarre sem-
pre la chiave.
Non lasciare mai bambini da
soli sul veicolo incustodito;
allontanandosi dal veicolo estrarre
sempre la chiave dal dispositivo di av-
viamento e portarla con sé.
ATTENZIONE
fig. 1F0P0118m
Per disinserire il freno a mano procede-
re come segue:
❒sollevare leggermente la leva e preme-
re il pulsante di sblocco A;
❒tenere premuto il pulsante Aed ab-
bassare la leva. La spia xsul quadro
strumenti si spegne.
Per evitare movimenti accidentali del vei-
colo eseguire la manovra con il pedale del
freno premuto.
In presenza di sospensioni
pneumatiche, verificare sem-
pre che, in occasione di par-
cheggio, ci sia spazio suffi-
ciente sopra il tetto ed attorno al vei-
colo. Il veicolo infatti potrebbe alzarsi
(o abbassarsi) automaticamente in fun-
zione di eventuali cambiamenti di tem-
peratura o di carico.
