2012 FIAT SCUDO Libretto Uso Manutenzione (in Italian)

157
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
UTILIZZO GRAVOSO
DEL VEICOLO
Nel caso il veicolo sia utilizzato prevalen-
temente in una delle seguenti condizioni
particolarmente severe:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripe-
tuti e con temperatura esterna sotto
zero;
❒motore che gira frequentemente al mi-
nimo o guida su lunghe distanze a bas-
sa velocità (esempio consegne porta a
porta) oppure in caso di lunga inatti-
vità;
❒percorsi urbani;
è necessario effettuare le seguenti verifi-
che più frequentemente di quanto indica-
to nel Piano di Manutenzione Program-
mata:
❒controllo condizioni e usura pattini
freni a disco anteriori;
❒controllo stato pulizia serrature cofa-
no motore e baule, pulizia e lubrifica-
zione leverismi;
❒controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico - ali-
mentazione carburante - freni) ele-
menti in gomma (cuffie - manicotti -
boccole ecc.);
❒controllo stato di carica e livello liqui-
do batteria (elettrolito);
❒controllo visivo condizioni cinghie co-
mandi accessori;
❒controllo ed eventuale sostituzione fil-
tro antipolline;
❒controllo ed eventuale sostituzione
filtro aria.
CONTROLLI
PERIODICI
Ogni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente ripristinare:
❒livello liquido di raffreddamento mo-
tore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione dei pneumati-
ci;
❒funzionamento impianto di illumina-
zione (fari, indicatori di direzione,
emergenza, ecc.);
❒funzionamento impianto ter-
gi/lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto;
Ogni 3.000 km controllare ed eventual-
mente ripristinare: livello olio motore.
Si consiglia l’uso dei prodotti della PE-
TRONAS LUBRICANTS, studiati e rea-
lizzati espressamente per le vetture Fiat
(vedere la tabella “Rifornimenti” nel ca-
pitolo “Dati tecnici”).

158
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

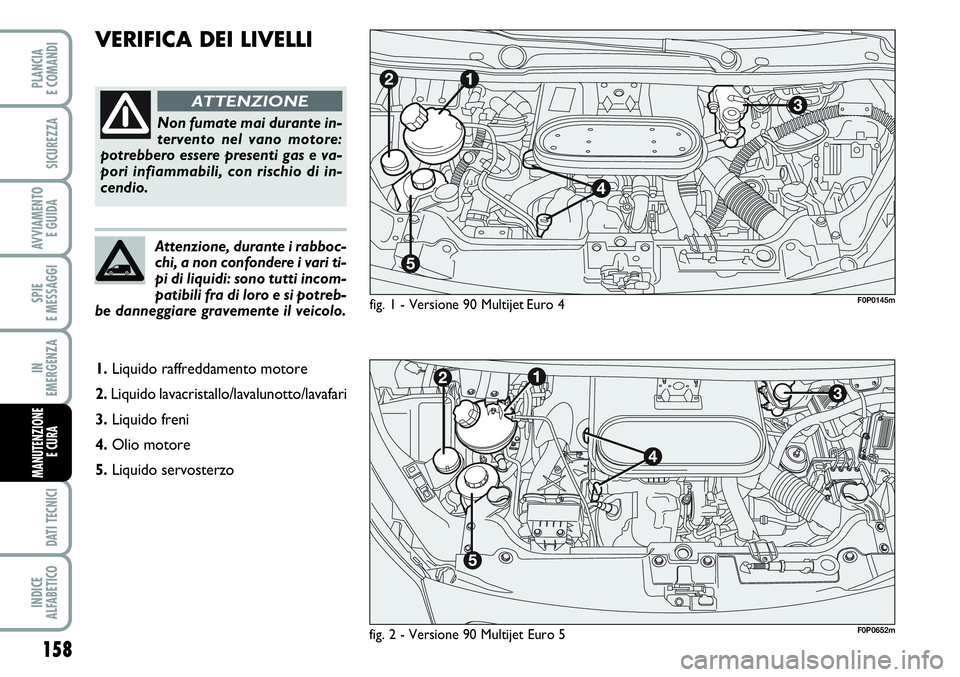

VERIFICA DEI LIVELLI
fig. 1 - Versione 90 Multijet Euro 4
Non fumate mai durante in-
tervento nel vano motore:
potrebbero essere presenti gas e va-
pori infiammabili, con rischio di in-
cendio.
ATTENZIONE
Attenzione, durante i rabboc-
chi, a non confondere i vari ti-
pi di liquidi: sono tutti incom-
patibili fra di loro e si potreb-
be danneggiare gravemente il veicolo.
F0P0145m
fig. 2 - Versione 90 Multijet Euro 5F0P0652m
1.Liquido raffreddamento motore
2.Liquido lavacristallo/lavalunotto/lavafari
3.Liquido freni
4.Olio motore
5.Liquido servosterzo

159
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
1.Liquido raffreddamento motore
2.Liquido lavacristallo/lavalunotto/lavafari
3.Liquido freni
4.Olio motore
5.Liquido servosterzo
6.Imbuto rabbocco olio motore.
1.Liquido raffreddamento motore
2.Liquido lavacristallo/lavalunotto/lavafari
3.Liquido freni
4.Olio motore
5.Liquido servosterzo
F0P0146mfig. 3 - Versioni 120 Multijet e 140 Multijet
F0P0640mfig. 4 - Versioni 130 Multijet e 165 Multijet

Imbuto per rabbocco olio motore
(versioni 120 Multijet e 140
Multijet) fig. 8
Per favorire il rabbocco olio motore, per
le versioni 120 Multijet e 140 Multijet, è
previsto l’imbuto A-fig. 8montato appo-
sitamente nei rispettivi vani motore.CONSUMO OLIO MOTORE
Indicativamente il consumo massimo di olio
motore è di 400 grammi ogni 1000 km.
Nel primo periodo d’uso del veicolo il mo-
tore è in fase di assestamento, pertanto i
consumi di olio motore possono essere
considerati stabilizzati solo dopo aver per-
corso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio di-
pende dal modo di guida e dalle condizio-
ni di impiego del veicolo.
AVVERTENZA Dopo aver aggiunto o so-
stituito l’olio, prima di verificarne il livello,
fare girare il motore per alcuni secondi ed

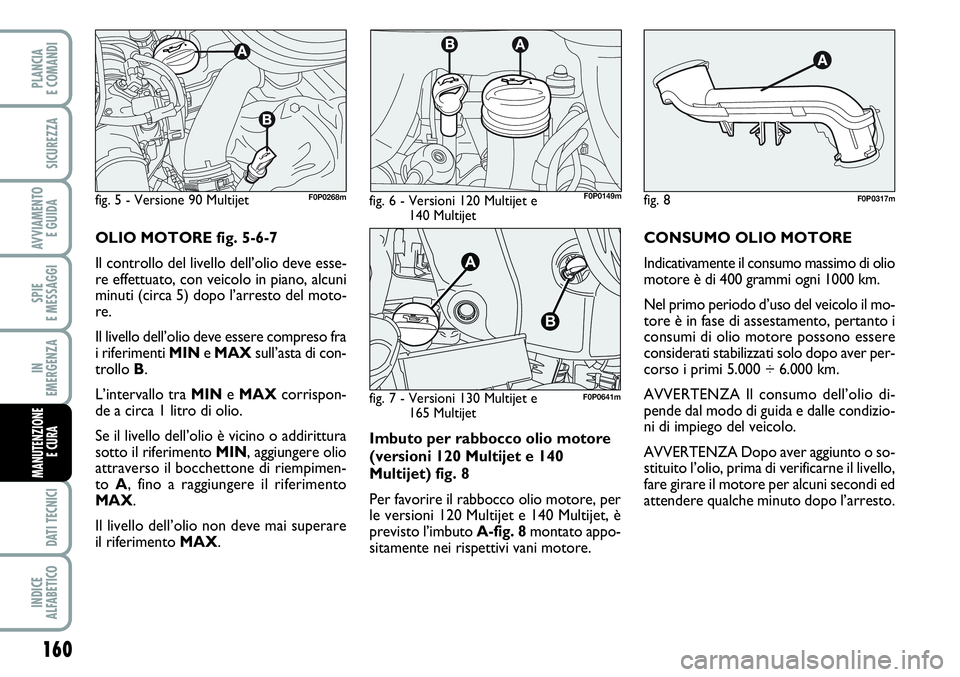

attendere qualche minuto dopo l’arresto. OLIO MOTORE fig. 5-6-7
Il controllo del livello dell’olio deve esse-
re effettuato, con veicolo in piano, alcuni
minuti (circa 5) dopo l’arresto del moto-
re.
Il livello dell’olio deve essere compreso fra
i riferimenti MINe MAXsull’asta di con-
trollo B.
L’intervallo tra MINe MAXcorrispon-
de a circa 1 litro di olio.
Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere olio
attraverso il bocchettone di riempimen-
to A, fino a raggiungere il riferimento
MAX.
Il livello dell’olio non deve mai superare
il riferimento MAX.
fig. 5 - Versione 90 MultijetF0P0268mF0P0149m
160
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
fig. 6 - Versioni 120 Multijet e
140 Multijetfig. 8F0P0317m
fig. 7 - Versioni 130 Multijet e
165 Multijet F0P0641m

161
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
Con motore caldo, agite con
molta cautela all’interno del
vano motore: pericolo di ustioni. Ri-
cordate che, a motore caldo, l’elet-
troventilatore può mettersi in movi-
mento: pericolo di lesioni. Attenzione
a sciarpe, cravatte e capi di abbiglia-
mento non aderenti: potrebbero es-
sere trascinati dagli organi in movi-
mento.
ATTENZIONE

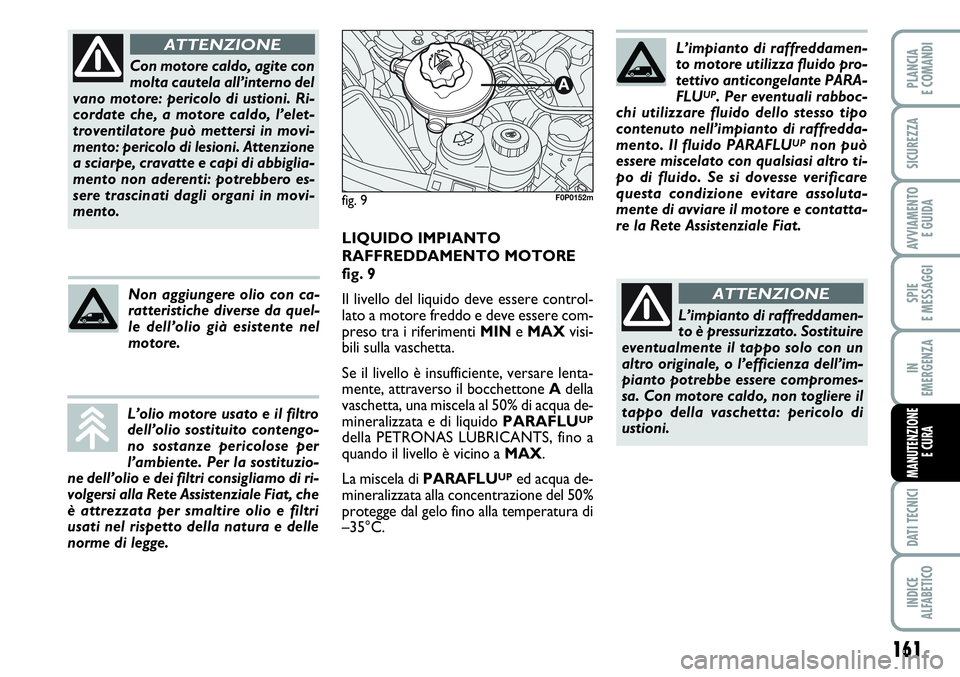

LIQUIDO IMPIANTO
RAFFREDDAMENTO MOTORE
fig. 9
Il livello del liquido deve essere control-
lato a motore freddo e deve essere com-
preso tra i riferimenti MINe MAXvisi-
bili sulla vaschetta.
Se il livello è insufficiente, versare lenta-
mente, attraverso il bocchettone Adella
vaschetta, una miscela al 50% di acqua de-
mineralizzata e di liquido PARAFLU
UP
della PETRONAS LUBRICANTS, fino a
quando il livello è vicino a MAX.
La miscela di PARAFLU
UPed acqua de-
mineralizzata alla concentrazione del 50%
protegge dal gelo fino alla temperatura di
–35°C.
fig. 9F0P0152m
L’impianto di raffreddamen-
to motore utilizza fluido pro-
tettivo anticongelante PARA-
FLU
UP. Per eventuali rabboc-
chi utilizzare fluido dello stesso tipo
contenuto nell’impianto di raffredda-
mento. Il fluido PARAFLU
UPnon può
essere miscelato con qualsiasi altro ti-
po di fluido. Se si dovesse verificare
questa condizione evitare assoluta-
mente di avviare il motore e contatta-
re la Rete Assistenziale Fiat.
L’olio motore usato e il filtro
dell’olio sostituito contengo-
no sostanze pericolose per
l’ambiente. Per la sostituzio-
ne dell’olio e dei filtri consigliamo di ri-
volgersi alla Rete Assistenziale Fiat, che
è attrezzata per smaltire olio e filtri
usati nel rispetto della natura e delle
norme di legge.
Non aggiungere olio con ca-
ratteristiche diverse da quel-
le dell’olio già esistente nel
motore.
L’impianto di raffreddamen-
to è pressurizzato. Sostituire
eventualmente il tappo solo con un
altro originale, o l’efficienza dell’im-
pianto potrebbe essere compromes-
sa. Con motore caldo, non togliere il
tappo della vaschetta: pericolo di
ustioni.
ATTENZIONE

162
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

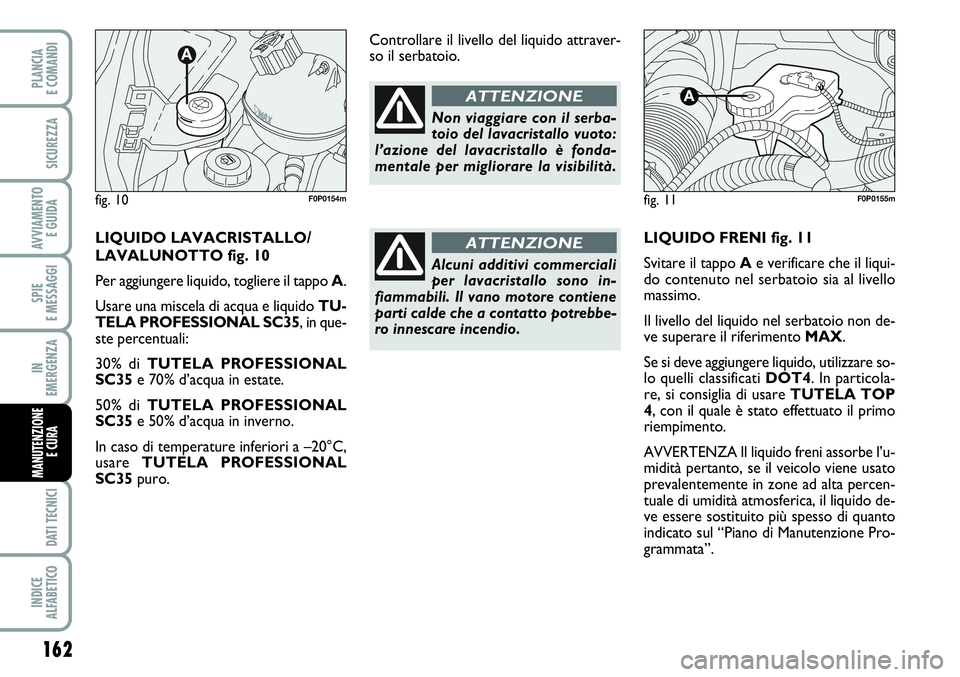

LIQUIDO FRENI fig. 11
Svitare il tappo Ae verificare che il liqui-
do contenuto nel serbatoio sia al livello
massimo.
Il livello del liquido nel serbatoio non de-
ve superare il riferimento MAX.
Se si deve aggiungere liquido, utilizzare so-
lo quelli classificati DOT4. In particola-
re, si consiglia di usare TUTELA TOP
4, con il quale è stato effettuato il primo
riempimento.
AVVERTENZA Il liquido freni assorbe l’u-
midità pertanto, se il veicolo viene usato
prevalentemente in zone ad alta percen-
tuale di umidità atmosferica, il liquido de-
ve essere sostituito più spesso di quanto
indicato sul “Piano di Manutenzione Pro-
grammata”. Controllare il livello del liquido attraver-
so il serbatoio.
fig. 11
Non viaggiare con il serba-
toio del lavacristallo vuoto:
l’azione del lavacristallo è fonda-
mentale per migliorare la visibilità.
ATTENZIONE
Alcuni additivi commerciali
per lavacristallo sono in-
fiammabili. Il vano motore contiene
parti calde che a contatto potrebbe-
ro innescare incendio.
ATTENZIONELIQUIDO LAVACRISTALLO/
LAVALUNOTTO fig. 10
Per aggiungere liquido, togliere il tappo A.
Usare una miscela di acqua e liquido TU-
TELA PROFESSIONAL SC35, in que-
ste percentuali:
30% di TUTELA PROFESSIONAL
SC35e 70% d’acqua in estate.
50% di TUTELA PROFESSIONAL
SC35e 50% d’acqua in inverno.
In caso di temperature inferiori a –20°C,
usare TUTELA PROFESSIONAL
SC35puro.
fig. 10F0P0154mF0P0155m

163
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
Svitando il tappo del serba-
toio evitare che il liquido per
freni, altamente corrosivo, va-
da a contatto con le parti ver-
niciate. In tal caso lavare immediata-
mente con acqua.
Il liquido freni è velenoso e
altamente corrosivo. In caso
di contatto accidentale lavare imme-
diatamente le parti interessate con
acqua e sapone neutro, quindi effet-
tuare abbondanti risciacqui. In caso
di ingestione rivolgersi immediata-
mente ad un medico.
ATTENZIONE
Il simbolo π, presente sul
contenitore, identifica i li-
quidi freno di tipo sintetico, distin-
guendoli da quelli di tipo minerale.
Usare liquidi di tipo minerale dan-
neggia irrimediabilmente le speciali
guarnizioni in gomma dell’impianto
di frenatura.
ATTENZIONE

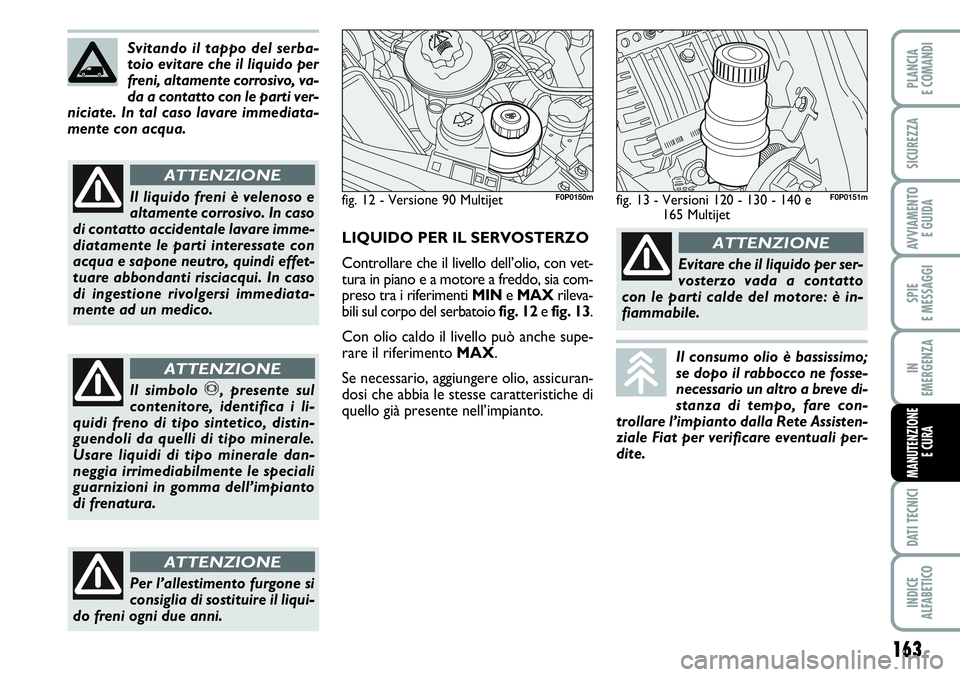

LIQUIDO PER IL SERVOSTERZO
Controllare che il livello dell’olio, con vet-
tura in piano e a motore a freddo, sia com-
preso tra i riferimenti MINe MAXrileva-
bili sul corpo del serbatoio fig. 12 efig. 13.
Con olio caldo il livello può anche supe-
rare il riferimento MAX.
Se necessario, aggiungere olio, assicuran-
dosi che abbia le stesse caratteristiche di
quello già presente nell’impianto.
fig. 12 - Versione 90 Multijet F0P0150mfig. 13 - Versioni 120 - 130 - 140 e
165 MultijetF0P0151m
Il consumo olio è bassissimo;
se dopo il rabbocco ne fosse-
necessario un altro a breve di-
stanza di tempo, fare con-
trollare l’impianto dalla Rete Assisten-
ziale Fiat per verificare eventuali per-
dite.
Evitare che il liquido per ser-
vosterzo vada a contatto
con le parti calde del motore: è in-
fiammabile.
ATTENZIONE
Per l’allestimento furgone si
consiglia di sostituire il liqui-
do freni ogni due anni.
ATTENZIONE

164
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

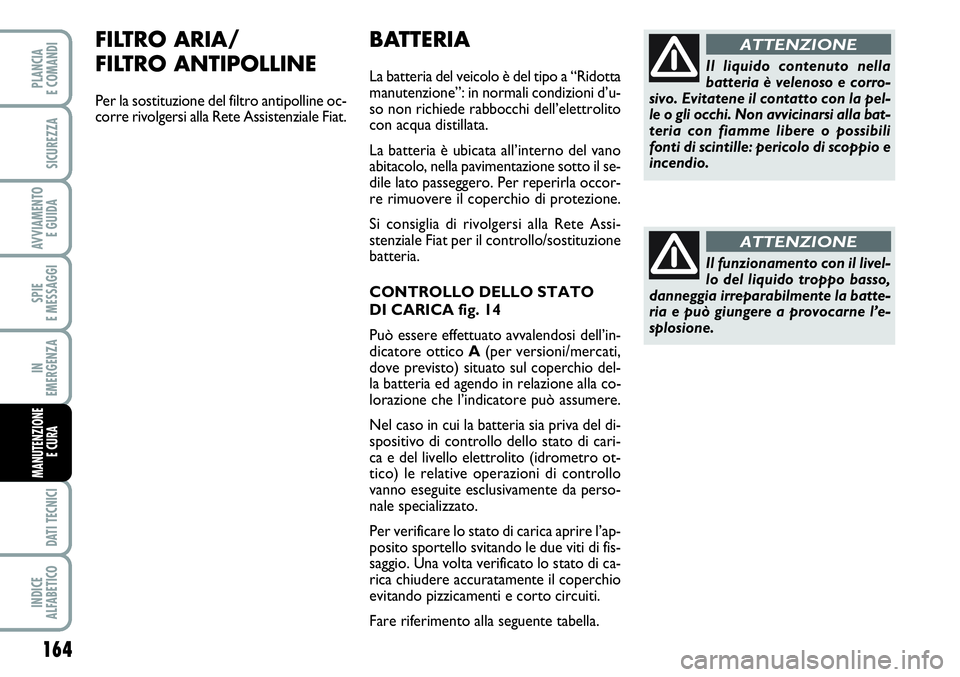

BATTERIA
La batteria del veicolo è del tipo a “Ridotta
manutenzione”: in normali condizioni d’u-
so non richiede rabbocchi dell’elettrolito
con acqua distillata.
La batteria è ubicata all’interno del vano
abitacolo, nella pavimentazione sotto il se-
dile lato passeggero. Per reperirla occor-
re rimuovere il coperchio di protezione.
Si consiglia di rivolgersi alla Rete Assi-
stenziale Fiat per il controllo/sostituzione
batteria.
CONTROLLO DELLO STATO
DI CARICA fig. 14
Può essere effettuato avvalendosi dell’in-
dicatore ottico A(per versioni/mercati,
dove previsto) situato sul coperchio del-
la batteria ed agendo in relazione alla co-
lorazione che l’indicatore può assumere.
Nel caso in cui la batteria sia priva del di-
spositivo di controllo dello stato di cari-
ca e del livello elettrolito (idrometro ot-
tico) le relative operazioni di controllo
vanno eseguite esclusivamente da perso-
nale specializzato.
Per verificare lo stato di carica aprire l’ap-
posito sportello svitando le due viti di fis-
saggio. Una volta verificato lo stato di ca-
rica chiudere accuratamente il coperchio
evitando pizzicamenti e corto circuiti.
Fare riferimento alla seguente tabella.Il liquido contenuto nella
batteria è velenoso e corro-
sivo. Evitatene il contatto con la pel-
le o gli occhi. Non avvicinarsi alla bat-
teria con fiamme libere o possibili
fonti di scintille: pericolo di scoppio e
incendio.
ATTENZIONE
Il funzionamento con il livel-
lo del liquido troppo basso,
danneggia irreparabilmente la batte-
ria e può giungere a provocarne l’e-
splosione.
ATTENZIONE
FILTRO ARIA/
FILTRO ANTIPOLLINE
Per la sostituzione del filtro antipolline oc-
corre rivolgersi alla Rete Assistenziale Fiat.
