2012 FIAT SCUDO Libretto Uso Manutenzione (in Italian)

117
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
USO DEL CAMBIO
MANUALE
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva del
cambio nella posizione desiderata (lo sche-
ma per l’inserimento delle marce è ripor-
tato sull’impugnatura della leva).
AVVERTENZA La retromarcia può esse-
re inserita solo a veicolo completamente
ferma. A motore in moto, prima di inne-
stare la retromarcia, attendere almeno 2
secondi con pedale della frizione premu-
to a fondo, per evitare di danneggiare gli
ingranaggi e grattare.
fig. 2 - cambio a 5 marceF0P0119m
Cambio a 5 marce fig. 2
Per inserire la retromarcia Rdalla posi-
zione di folle spostare la leva verso destra
e poi indietro.
Cambio a 6 marce fig. 2/a
Per inserire la retromarciaRdalla posi-
zione di folle procedere come segue: sol-
levare il collarino scorrevole posto sotto
il pomello e contemporaneamente spo-
stare la leva verso sinistra e poi avanti.
Per cambiare correttamente
le marce, occorre premere a
fondo il pedale della frizione. Quindi,
il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi
che eventuali sovratappeti siano sem-
pre ben distesi e non interferiscano
con i pedali.
ATTENZIONE
Non guidare con la mano ap-
poggiata alla leva del cambio,
perché lo sforzo esercitato,
anche se leggero, a lungo an-
dare può usurare elementi interni al
cambio.
fig. 2/a - cambio a 6 marceF0P0347m

118
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

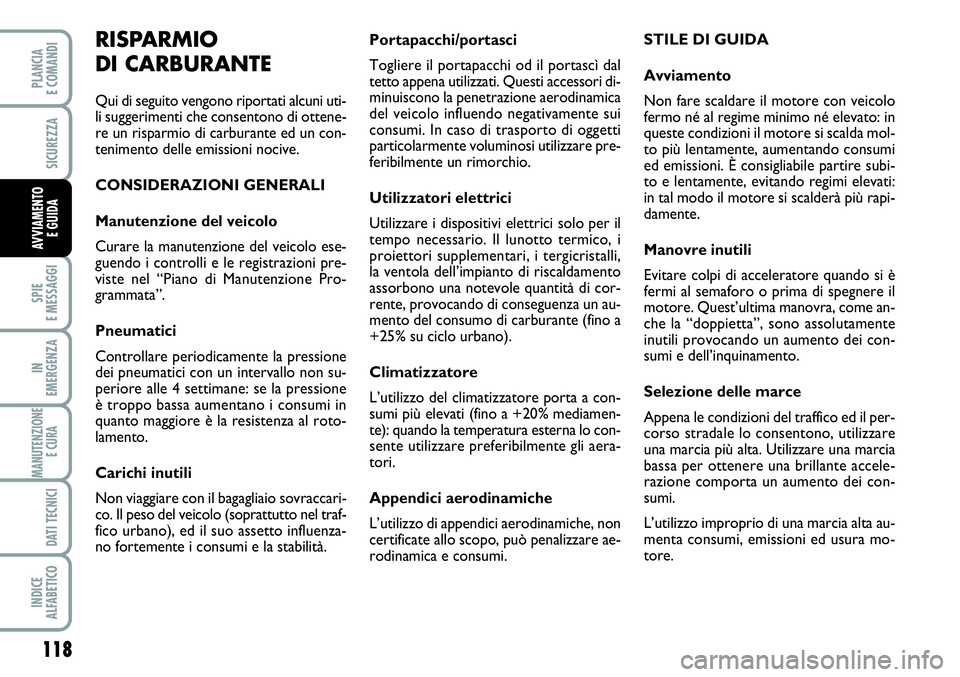

Portapacchi/portasci
Togliere il portapacchi od il portascì dal
tetto appena utilizzati. Questi accessori di-
minuiscono la penetrazione aerodinamica
del veicolo influendo negativamente sui
consumi. In caso di trasporto di oggetti
particolarmente voluminosi utilizzare pre-
feribilmente un rimorchio.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità di cor-
rente, provocando di conseguenza un au-
mento del consumo di carburante (fino a
+25% su ciclo urbano).
Climatizzatore
L’utilizzo del climatizzatore porta a con-
sumi più elevati (fino a +20% mediamen-
te): quando la temperatura esterna lo con-
sente utilizzare preferibilmente gli aera-
tori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare ae-
rodinamica e consumi.STILE DI GUIDA
Avviamento
Non fare scaldare il motore con veicolo
fermo né al regime minimo né elevato: in
queste condizioni il motore si scalda mol-
to più lentamente, aumentando consumi
ed emissioni. È consigliabile partire subi-
to e lentamente, evitando regimi elevati:
in tal modo il motore si scalderà più rapi-
damente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di spegnere il
motore. Quest’ultima manovra, come an-
che la “doppietta”, sono assolutamente
inutili provocando un aumento dei con-
sumi e dell’inquinamento.
Selezione delle marce
Appena le condizioni del traffico ed il per-
corso stradale lo consentono, utilizzare
una marcia più alta. Utilizzare una marcia
bassa per ottenere una brillante accele-
razione comporta un aumento dei con-
sumi.
L’utilizzo improprio di una marcia alta au-
menta consumi, emissioni ed usura mo-
tore.RISPARMIO
DI CARBURANTE
Qui di seguito vengono riportati alcuni uti-
li suggerimenti che consentono di ottene-
re un risparmio di carburante ed un con-
tenimento delle emissioni nocive.
CONSIDERAZIONI GENERALI
Manutenzione del veicolo
Curare la manutenzione del veicolo ese-
guendo i controlli e le registrazioni pre-
viste nel “Piano di Manutenzione Pro-
grammata”.
Pneumatici
Controllare periodicamente la pressione
dei pneumatici con un intervallo non su-
periore alle 4 settimane: se la pressione
è troppo bassa aumentano i consumi in
quanto maggiore è la resistenza al roto-
lamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccari-
co. Il peso del veicolo (soprattutto nel traf-
fico urbano), ed il suo assetto influenza-
no fortemente i consumi e la stabilità.

119
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

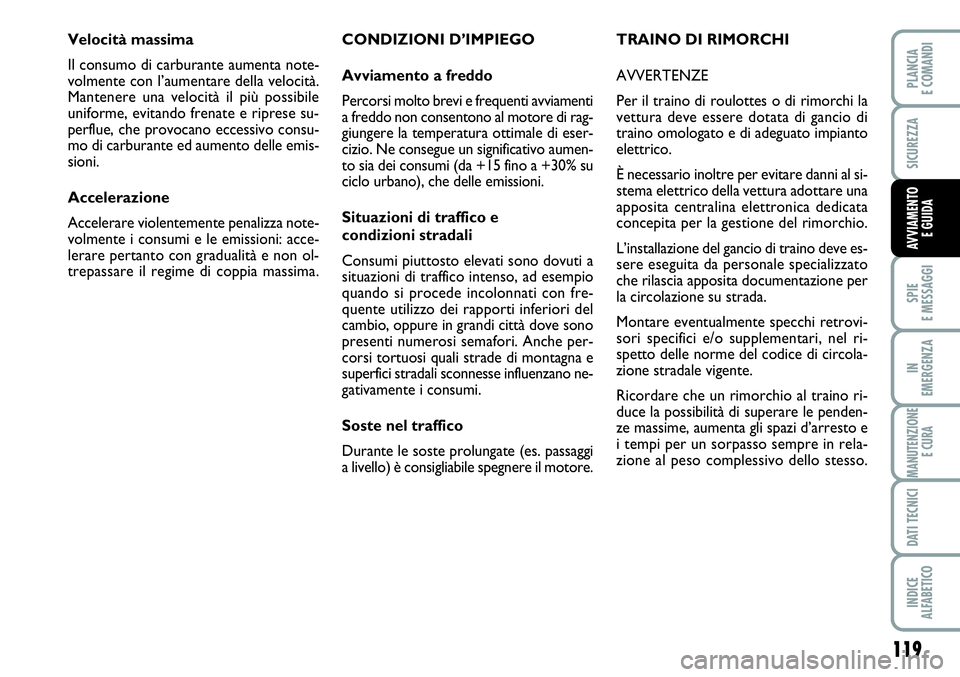

CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avviamenti
a freddo non consentono al motore di rag-
giungere la temperatura ottimale di eser-
cizio. Ne consegue un significativo aumen-
to sia dei consumi (da +15 fino a +30% su
ciclo urbano), che delle emissioni.
Situazioni di traffico e
condizioni stradali
Consumi piuttosto elevati sono dovuti a
situazioni di traffico intenso, ad esempio
quando si procede incolonnati con fre-
quente utilizzo dei rapporti inferiori del
cambio, oppure in grandi città dove sono
presenti numerosi semafori. Anche per-
corsi tortuosi quali strade di montagna e
superfici stradali sconnesse influenzano ne-
gativamente i consumi.
Soste nel traffico
Durante le soste prolungate (es. passaggi
a livello) è consigliabile spegnere il motore. Velocità massima
Il consumo di carburante aumenta note-
volmente con l’aumentare della velocità.
Mantenere una velocità il più possibile
uniforme, evitando frenate e riprese su-
perflue, che provocano eccessivo consu-
mo di carburante ed aumento delle emis-
sioni.
Accelerazione
Accelerare violentemente penalizza note-
volmente i consumi e le emissioni: acce-
lerare pertanto con gradualità e non ol-
trepassare il regime di coppia massima.TRAINO DI RIMORCHI
AVVERTENZE
Per il traino di roulottes o di rimorchi la
vettura deve essere dotata di gancio di
traino omologato e di adeguato impianto
elettrico.
È necessario inoltre per evitare danni al si-
stema elettrico della vettura adottare una
apposita centralina elettronica dedicata
concepita per la gestione del rimorchio.
L’installazione del gancio di traino deve es-
sere eseguita da personale specializzato
che rilascia apposita documentazione per
la circolazione su strada.
Montare eventualmente specchi retrovi-
sori specifici e/o supplementari, nel ri-
spetto delle norme del codice di circola-
zione stradale vigente.
Ricordare che un rimorchio al traino ri-
duce la possibilità di superare le penden-
ze massime, aumenta gli spazi d’arresto e
i tempi per un sorpasso sempre in rela-
zione al peso complessivo dello stesso.

120
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

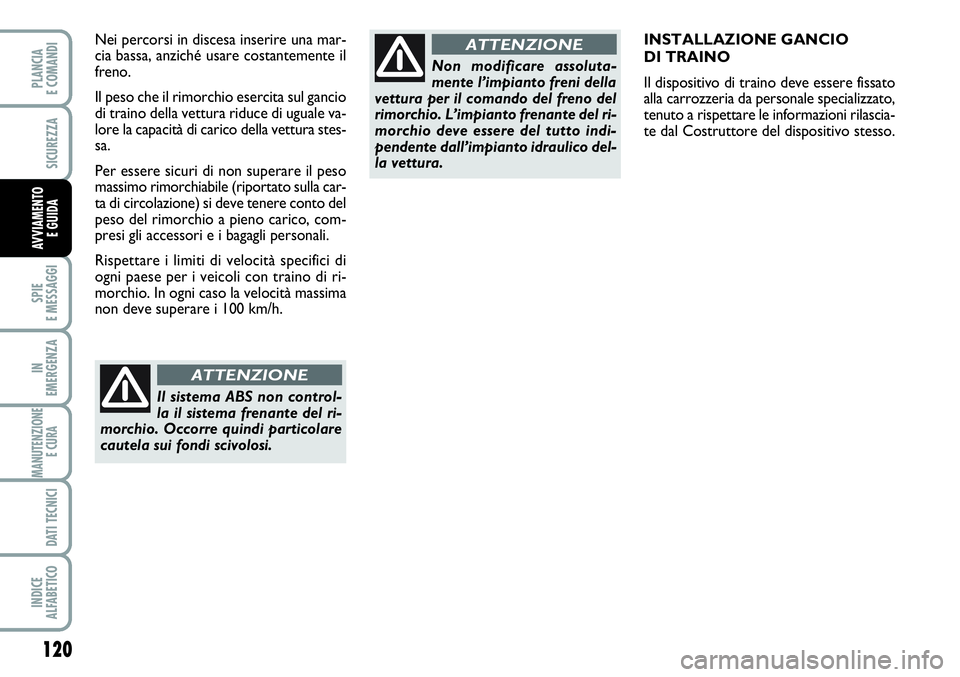

INSTALLAZIONE GANCIO
DI TRAINO
Il dispositivo di traino deve essere fissato
alla carrozzeria da personale specializzato,
tenuto a rispettare le informazioni rilascia-
te dal Costruttore del dispositivo stesso. Nei percorsi in discesa inserire una mar-
cia bassa, anziché usare costantemente il
freno.
Il peso che il rimorchio esercita sul gancio
di traino della vettura riduce di uguale va-
lore la capacità di carico della vettura stes-
sa.
Per essere sicuri di non superare il peso
massimo rimorchiabile (riportato sulla car-
ta di circolazione) si deve tenere conto del
peso del rimorchio a pieno carico, com-
presi gli accessori e i bagagli personali.
Rispettare i limiti di velocità specifici di
ogni paese per i veicoli con traino di ri-
morchio. In ogni caso la velocità massima
non deve superare i 100 km/h.
Il sistema ABS non control-
la il sistema frenante del ri-
morchio. Occorre quindi particolare
cautela sui fondi scivolosi.
ATTENZIONE
Non modificare assoluta-
mente l’impianto freni della
vettura per il comando del freno del
rimorchio. L’impianto frenante del ri-
morchio deve essere del tutto indi-
pendente dall’impianto idraulico del-
la vettura.
ATTENZIONE

121
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

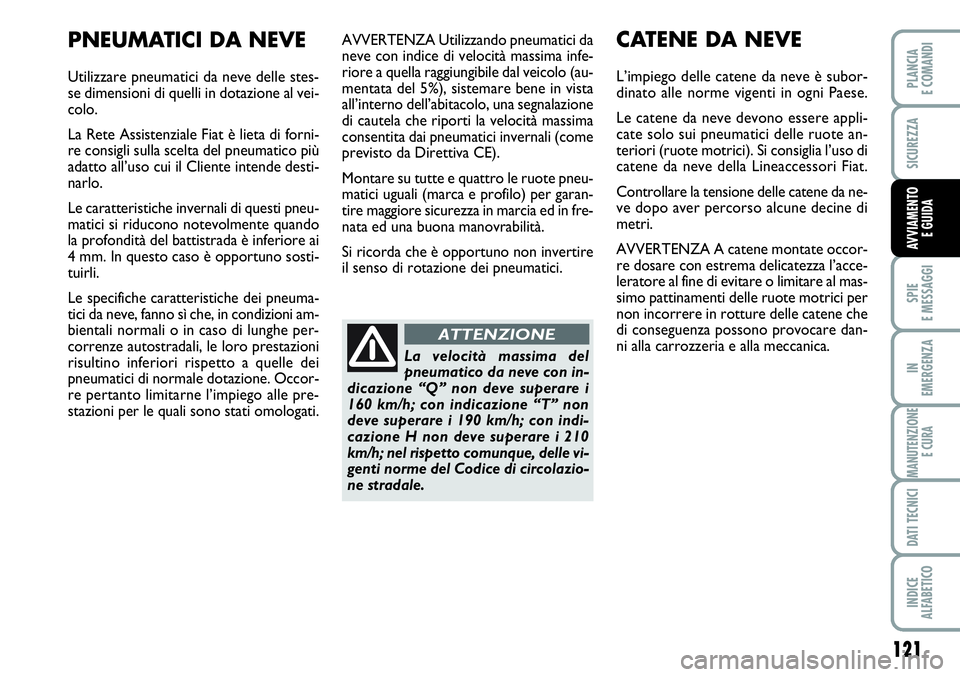

AVVERTENZA Utilizzando pneumatici da
neve con indice di velocità massima infe-
riore a quella raggiungibile dal veicolo (au-
mentata del 5%), sistemare bene in vista
all’interno dell’abitacolo, una segnalazione
di cautela che riporti la velocità massima
consentita dai pneumatici invernali (come
previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per garan-
tire maggiore sicurezza in marcia ed in fre-
nata ed una buona manovrabilità.
Si ricorda che è opportuno non invertire
il senso di rotazione dei pneumatici.CATENE DA NEVE
L’impiego delle catene da neve è subor-
dinato alle norme vigenti in ogni Paese.
Le catene da neve devono essere appli-
cate solo sui pneumatici delle ruote an-
teriori (ruote motrici). Si consiglia l’uso di
catene da neve della Lineaccessori Fiat.
Controllare la tensione delle catene da ne-
ve dopo aver percorso alcune decine di
metri.
AVVERTENZA A catene montate occor-
re dosare con estrema delicatezza l’acce-
leratore al fine di evitare o limitare al mas-
simo pattinamenti delle ruote motrici per
non incorrere in rotture delle catene che
di conseguenza possono provocare dan-
ni alla carrozzeria e alla meccanica.
PNEUMATICI DA NEVE
Utilizzare pneumatici da neve delle stes-
se dimensioni di quelli in dotazione al vei-
colo.
La Rete Assistenziale Fiat è lieta di forni-
re consigli sulla scelta del pneumatico più
adatto all’uso cui il Cliente intende desti-
narlo.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quando
la profondità del battistrada è inferiore ai
4 mm. In questo caso è opportuno sosti-
tuirli.
Le specifiche caratteristiche dei pneuma-
tici da neve, fanno sì che, in condizioni am-
bientali normali o in caso di lunghe per-
correnze autostradali, le loro prestazioni
risultino inferiori rispetto a quelle dei
pneumatici di normale dotazione. Occor-
re pertanto limitarne l’impiego alle pre-
stazioni per le quali sono stati omologati.
La velocità massima del
pneumatico da neve con in-
dicazione “Q” non deve superare i
160 km/h; con indicazione “T” non
deve superare i 190 km/h; con indi-
cazione H non deve superare i 210
km/h; nel rispetto comunque, delle vi-
genti norme del Codice di circolazio-
ne stradale.
ATTENZIONE

122
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

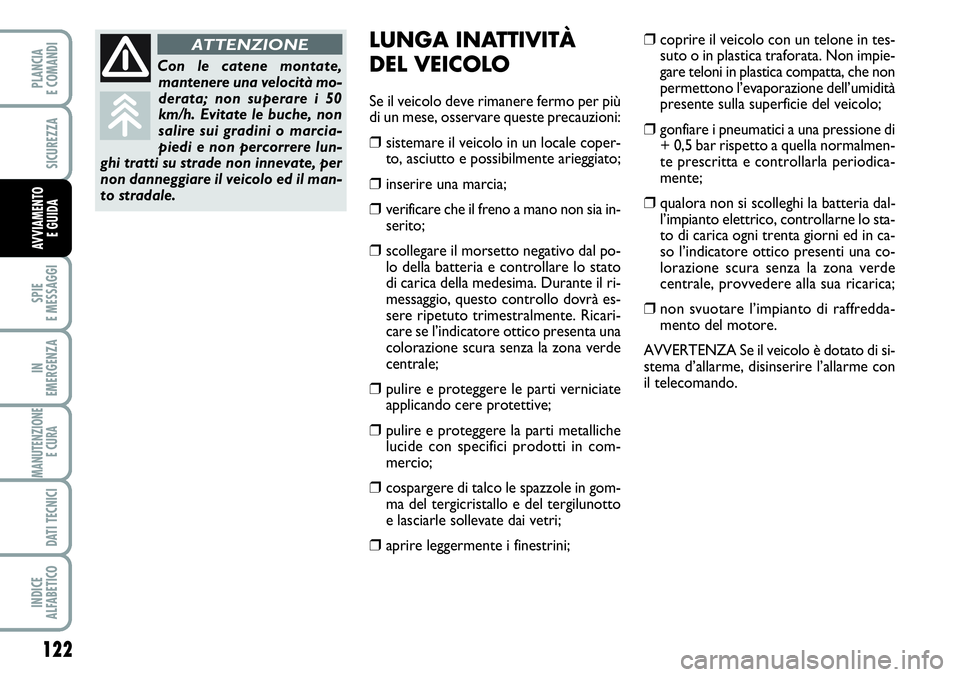

LUNGA INATTIVITÀ
DEL VEICOLO
Se il veicolo deve rimanere fermo per più
di un mese, osservare queste precauzioni:
❒sistemare il veicolo in un locale coper-
to, asciutto e possibilmente arieggiato;
❒inserire una marcia;
❒verificare che il freno a mano non sia in-
serito;
❒scollegare il morsetto negativo dal po-
lo della batteria e controllare lo stato
di carica della medesima. Durante il ri-
messaggio, questo controllo dovrà es-
sere ripetuto trimestralmente. Ricari-
care se l’indicatore ottico presenta una
colorazione scura senza la zona verde
centrale;
❒pulire e proteggere le parti verniciate
applicando cere protettive;
❒pulire e proteggere la parti metalliche
lucide con specifici prodotti in com-
mercio;
❒cospargere di talco le spazzole in gom-
ma del tergicristallo e del tergilunotto
e lasciarle sollevate dai vetri;
❒aprire leggermente i finestrini;
❒coprire il veicolo con un telone in tes-
suto o in plastica traforata. Non impie-
gare teloni in plastica compatta, che non
permettono l’evaporazione dell’umidità
presente sulla superficie del veicolo;
❒gonfiare i pneumatici a una pressione di
+ 0,5 bar rispetto a quella normalmen-
te prescritta e controllarla periodica-
mente;
❒qualora non si scolleghi la batteria dal-
l’impianto elettrico, controllarne lo sta-
to di carica ogni trenta giorni ed in ca-
so l’indicatore ottico presenti una co-
lorazione scura senza la zona verde
centrale, provvedere alla sua ricarica;
❒non svuotare l’impianto di raffredda-
mento del motore.
AVVERTENZA Se il veicolo è dotato di si-
stema d’allarme, disinserire l’allarme con
il telecomando.
Con le catene montate,
mantenere una velocità mo-
derata; non superare i 50
km/h. Evitate le buche, non
salire sui gradini o marcia-
piedi e non percorrere lun-
ghi tratti su strade non innevate, per
non danneggiare il veicolo ed il man-
to stradale.
ATTENZIONE

123
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVVERTENZE GENERALI ................................................. 124
LIQUIDO FRENI INSUFFICIENTE .................................. 124
FRENO A MANO INSERITO ........................................... 124
AVARIA AIR BAG ................................................................ 125
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE ..................................... 125
INSUFFICIENTE RICARICA BATTERIA ........................ 126
INSUFFICIENTE PRESSIONE/TEMPERATURA
ELEVATA OLIO MOTORE ............................................... 126
AVARIA SERVOSTERZO ELETTRICO ........................... 127
INCOMPLETA CHIUSURA PORTE ................................ 127
CINTURE DI SICUREZZA NON ALLACCIATE ......... 128
AVARIA EBD ......................................................................... 128
AVARIA AL SISTEMA DI INIEZIONE ............................. 128
AIR BAG LATO PASSEGGERO DISINSERITO ............ 129
AVARIA SISTEMA ABS ....................................................... 129
STOP ........................................................................................ 129
RISERVA CARBURANTE ................................................... 130
LUCI RETRONEBBIA ......................................................... 130
SEGNALAZIONE GENERICA .......................................... 130
AVARIA SISTEMA ESP ........................................................ 130USURA PASTIGLIE FRENO .............................................. 131
LUCI ANABBAGLIANTI..................................................... 131
LUCI FENDINEBBIA ........................................................... 131
SOSPENSIONI PNEUMATICHE POSTERIORI .............. 131
INDICATORE DI DIREZIONE SINISTRO .................... 131
INDICATORE DI DIREZIONE DESTRO ...................... 131
LUCI ABBAGLIANTI .......................................................... 131
CRUISE CONTROL............................................................. 132
LIMITATORE DI VELOCITÀ.............................................. 132
PRERISCALDO CANDELETTE......................................... 132
PRESENZA DI ACQUA NEL FILTRO GASOLIO ......... 132
MANUTENZIONE PROGRAMMATA............................. 132
S S
P P
I I
E E
E E
M M
E E
S S
S S
A A
G G
G G
I I

124
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI

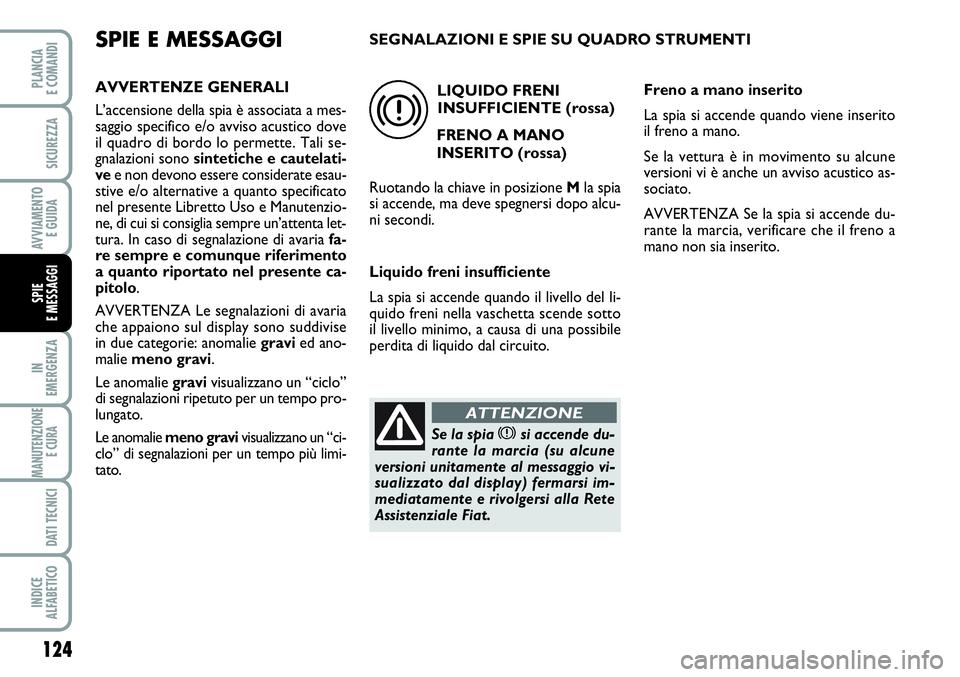

SPIE E MESSAGGI
AVVERTENZE GENERALI
L’accensione della spia è associata a mes-
saggio specifico e/o avviso acustico dove
il quadro di bordo lo permette. Tali se-
gnalazioni sono sintetiche e cautelati-
vee non devono essere considerate esau-
stive e/o alternative a quanto specificato
nel presente Libretto Uso e Manutenzio-
ne, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fa-
re sempre e comunque riferimento
a quanto riportato nel presente ca-
pitolo.
AVVERTENZA Le segnalazioni di avaria
che appaiono sul display sono suddivise
in due categorie: anomalie gravied ano-
malie meno gravi.
Le anomalie gravivisualizzano un “ciclo”
di segnalazioni ripetuto per un tempo pro-
lungato.
Le anomalie meno gravivisualizzano un “ci-
clo” di segnalazioni per un tempo più limi-
tato.
LIQUIDO FRENI
INSUFFICIENTE (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione Mla spia
si accende, ma deve spegnersi dopo alcu-
ni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del li-
quido freni nella vaschetta scende sotto
il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
x
Se la spia xsi accende du-
rante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) fermarsi im-
mediatamente e rivolgersi alla Rete
Assistenziale Fiat.
ATTENZIONE
Freno a mano inserito
La spia si accende quando viene inserito
il freno a mano.
Se la vettura è in movimento su alcune
versioni vi è anche un avviso acustico as-
sociato.
AVVERTENZA Se la spia si accende du-
rante la marcia, verificare che il freno a
mano non sia inserito. SEGNALAZIONI E SPIE SU QUADRO STRUMENTI
