2012 FIAT SCUDO Libretto Uso Manutenzione (in Italian)

101
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

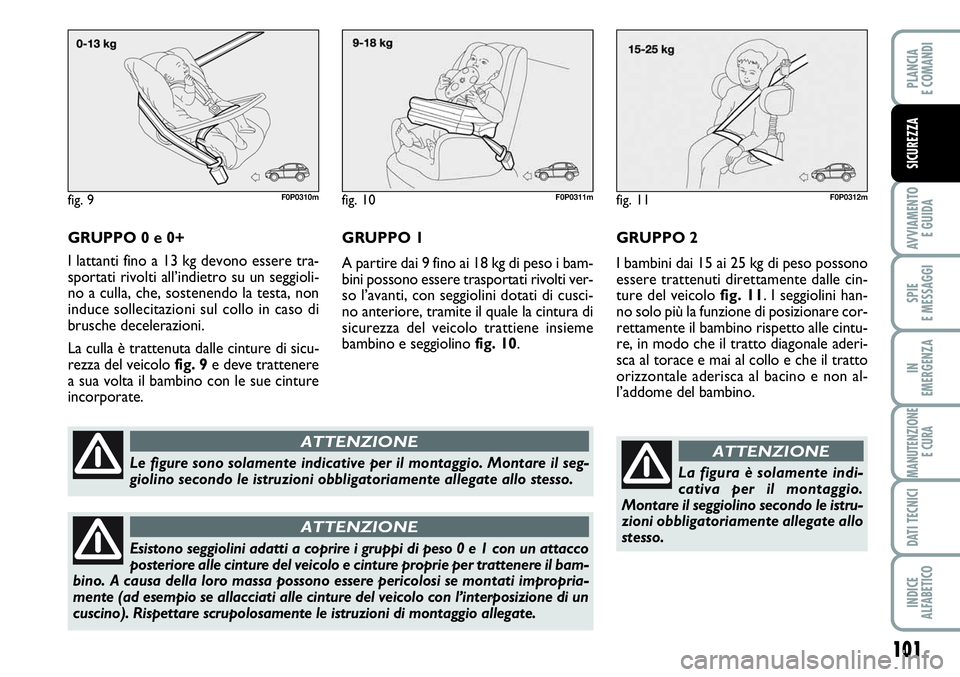

GRUPPO 0 e 0+
I lattanti fino a 13 kg devono essere tra-
sportati rivolti all’indietro su un seggioli-
no a culla, che, sostenendo la testa, non
induce sollecitazioni sul collo in caso di
brusche decelerazioni.
La culla è trattenuta dalle cinture di sicu-
rezza del veicolo fig. 9e deve trattenere
a sua volta il bambino con le sue cinture
incorporate.
fig. 9F0P0310m
Le figure sono solamente indicative per il montaggio. Montare il seg-
giolino secondo le istruzioni obbligatoriamente allegate allo stesso.
ATTENZIONE
Esistono seggiolini adatti a coprire i gruppi di peso 0 e 1 con un attacco
posteriore alle cinture del veicolo e cinture proprie per trattenere il bam-
bino. A causa della loro massa possono essere pericolosi se montati impropria-
mente (ad esempio se allacciati alle cinture del veicolo con l’interposizione di un
cuscino). Rispettare scrupolosamente le istruzioni di montaggio allegate.
ATTENZIONE
fig. 10F0P0311mfig. 11F0P0312m
GRUPPO 2
I bambini dai 15 ai 25 kg di peso possono
essere trattenuti direttamente dalle cin-
ture del veicolo fig. 11. I seggiolini han-
no solo più la funzione di posizionare cor-
rettamente il bambino rispetto alle cintu-
re, in modo che il tratto diagonale aderi-
sca al torace e mai al collo e che il tratto
orizzontale aderisca al bacino e non al-
l’addome del bambino. GRUPPO 1
A partire dai 9 fino ai 18 kg di peso i bam-
bini possono essere trasportati rivolti ver-
so l’avanti, con seggiolini dotati di cusci-
no anteriore, tramite il quale la cintura di
sicurezza del veicolo trattiene insieme
bambino e seggiolino fig. 10.
La figura è solamente indi-
cativa per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE

102
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

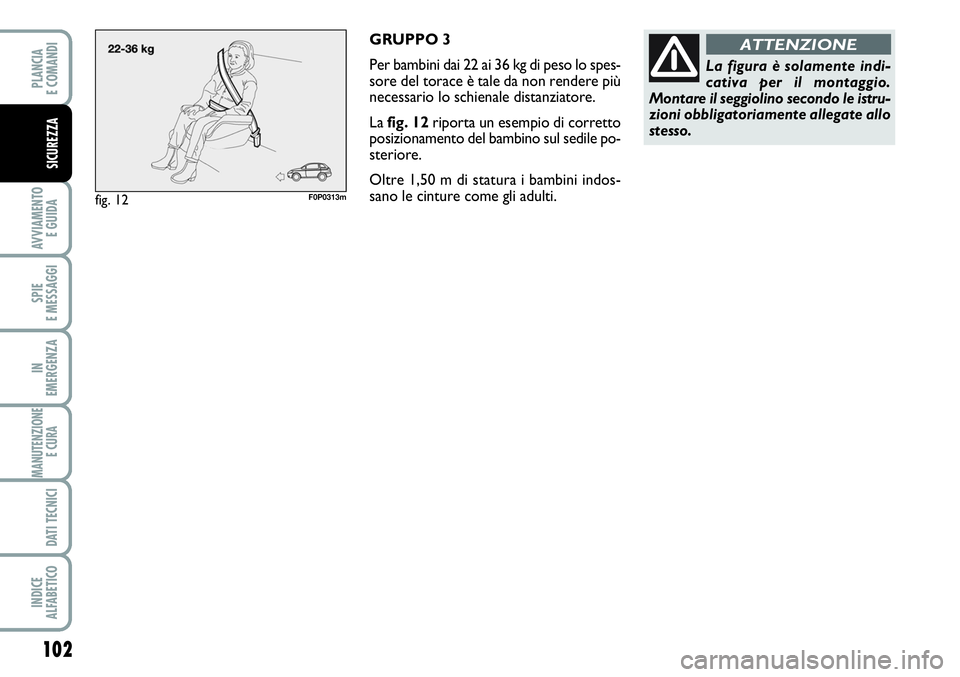

GRUPPO 3
Per bambini dai 22 ai 36 kg di peso lo spes-
sore del torace è tale da non rendere più
necessario lo schienale distanziatore.
La fig. 12riporta un esempio di corretto
posizionamento del bambino sul sedile po-
steriore.
Oltre 1,50 m di statura i bambini indos-
sano le cinture come gli adulti.
fig. 12F0P0313m
La figura è solamente indi-
cativa per il montaggio.
Montare il seggiolino secondo le istru-
zioni obbligatoriamente allegate allo
stesso.
ATTENZIONE

103
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

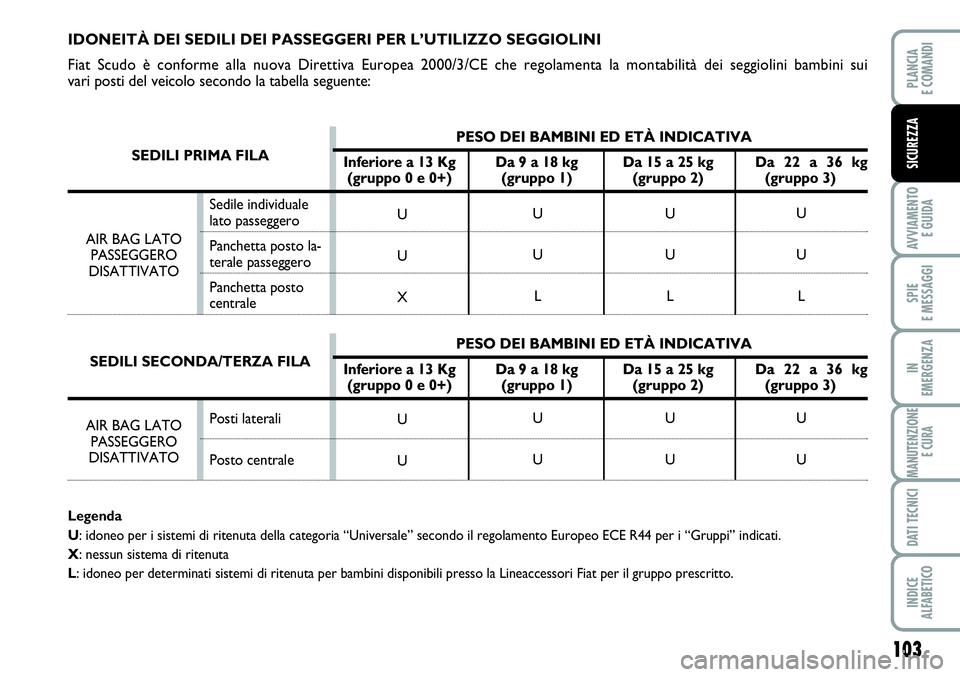

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO SEGGIOLINI
Fiat Scudo è conforme alla nuova Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui
vari posti del veicolo secondo la tabella seguente:
Legenda
U: idoneo per i sistemi di ritenuta della categoria “Universale” secondo il regolamento Europeo ECE R44 per i “Gruppi” indicati.
X: nessun sistema di ritenuta
L: idoneo per determinati sistemi di ritenuta per bambini disponibili presso la Lineaccessori Fiat per il gruppo prescritto.
Sedile individuale
lato passeggero
Panchetta posto la-
terale passeggero
Panchetta posto
centraleU
U
X
U
UU
U
L
U
UU
U
L
U
UU
U
L
U
U
SEDILI PRIMA FILA
SEDILI SECONDA/TERZA FILA
AIR BAG LATO
PASSEGGERO
DISATTIVATOPosti laterali
Posto centrale
AIR BAG LATO
PASSEGGERO
DISATTIVATO
PESO DEI BAMBINI ED ETÀ INDICATIVA
Inferiore a 13 Kg Da 9 a 18 kg Da 15 a 25 kg Da 22 a 36 kg
(gruppo 0 e 0+) (gruppo 1) (gruppo 2) (gruppo 3)
PESO DEI BAMBINI ED ETÀ INDICATIVA
Inferiore a 13 Kg Da 9 a 18 kg Da 15 a 25 kg Da 22 a 36 kg
(gruppo 0 e 0+) (gruppo 1) (gruppo 2) (gruppo 3)

104
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

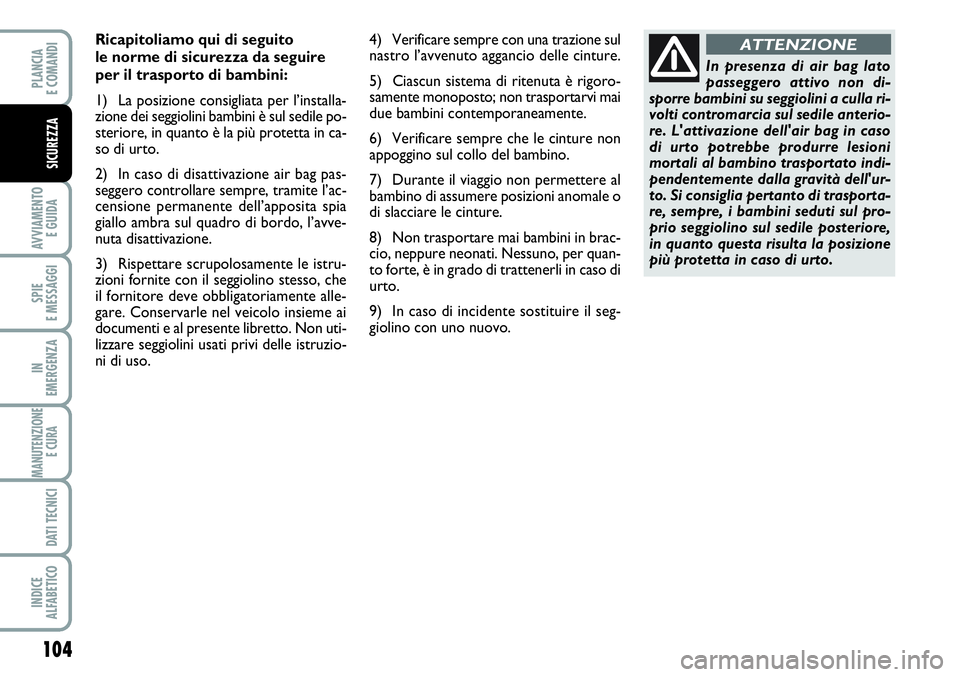

Ricapitoliamo qui di seguito
le norme di sicurezza da seguire
per il trasporto di bambini:
1) La posizione consigliata per l’installa-
zione dei seggiolini bambini è sul sedile po-
steriore, in quanto è la più protetta in ca-
so di urto.
2) In caso di disattivazione air bag pas-
seggero controllare sempre, tramite l’ac-
censione permanente dell’apposita spia
giallo ambra sul quadro di bordo, l’avve-
nuta disattivazione.
3) Rispettare scrupolosamente le istru-
zioni fornite con il seggiolino stesso, che
il fornitore deve obbligatoriamente alle-
gare. Conservarle nel veicolo insieme ai
documenti e al presente libretto. Non uti-
lizzare seggiolini usati privi delle istruzio-
ni di uso.4) Verificare sempre con una trazione sul
nastro l’avvenuto aggancio delle cinture.
5) Ciascun sistema di ritenuta è rigoro-
samente monoposto; non trasportarvi mai
due bambini contemporaneamente.
6) Verificare sempre che le cinture non
appoggino sul collo del bambino.
7) Durante il viaggio non permettere al
bambino di assumere posizioni anomale o
di slacciare le cinture.
8) Non trasportare mai bambini in brac-
cio, neppure neonati. Nessuno, per quan-
to forte, è in grado di trattenerli in caso di
urto.
9) In caso di incidente sostituire il seg-
giolino con uno nuovo.
In presenza di air bag lato
passeggero attivo non di-
sporre bambini su seggiolini a culla ri-
volti contromarcia sul sedile anterio-
re. L'attivazione dell'air bag in caso
di urto potrebbe produrre lesioni
mortali al bambino trasportato indi-
pendentemente dalla gravità dell'ur-
to. Si consiglia pertanto di trasporta-
re, sempre, i bambini seduti sul pro-
prio seggiolino sul sedile posteriore,
in quanto questa risulta la posizione
più protetta in caso di urto.
ATTENZIONE

105
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

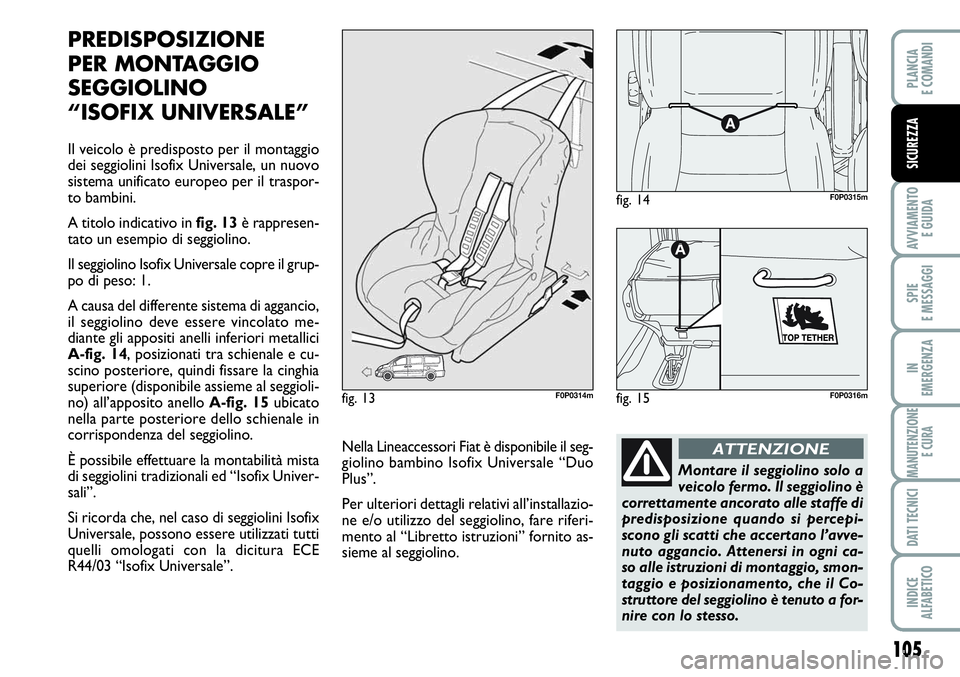

PREDISPOSIZIONE
PER MONTAGGIO
SEGGIOLINO
“ISOFIX UNIVERSALE”
Il veicolo è predisposto per il montaggio
dei seggiolini Isofix Universale, un nuovo
sistema unificato europeo per il traspor-
to bambini.
A titolo indicativo in fig. 13è rappresen-
tato un esempio di seggiolino.
Il seggiolino Isofix Universale copre il grup-
po di peso: 1.
A causa del differente sistema di aggancio,
il seggiolino deve essere vincolato me-
diante gli appositi anelli inferiori metallici
A-fig. 14, posizionati tra schienale e cu-
scino posteriore, quindi fissare la cinghia
superiore (disponibile assieme al seggioli-
no) all’apposito anello A-fig. 15ubicato
nella parte posteriore dello schienale in
corrispondenza del seggiolino.
È possibile effettuare la montabilità mista
di seggiolini tradizionali ed “Isofix Univer-
sali”.
Si ricorda che, nel caso di seggiolini Isofix
Universale, possono essere utilizzati tutti
quelli omologati con la dicitura ECE
R44/03 “Isofix Universale”.
fig. 14F0P0315m
fig. 13F0P0314mfig. 15
A
F0P0316m
Montare il seggiolino solo a
veicolo fermo. Il seggiolino è
correttamente ancorato alle staffe di
predisposizione quando si percepi-
scono gli scatti che accertano l’avve-
nuto aggancio. Attenersi in ogni ca-
so alle istruzioni di montaggio, smon-
taggio e posizionamento, che il Co-
struttore del seggiolino è tenuto a for-
nire con lo stesso.
ATTENZIONENella Lineaccessori Fiat è disponibile il seg-
giolino bambino Isofix Universale “Duo
Plus”.
Per ulteriori dettagli relativi all’installazio-
ne e/o utilizzo del seggiolino, fare riferi-
mento al “Libretto istruzioni” fornito as-
sieme al seggiolino.

106
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AIR BAG FRONTALI
Il veicolo è dotato di air bag frontali per
il guidatore, per il passeggero ed air bag gi-
nocchia lato guidatore (per versio-
ni/mercati, dove previsto).
Gli air bag frontali guidatore / passeggero
e l’air bag ginocchia lato guidatore (per
versioni/mercati, dove previsto) proteg-
gono gli occupanti dei posti anteriori ne-
gli urti frontali di severità medio-alta, me-
diante l’interposizione del cuscino fra l’oc-
cupante ed il volante o la plancia porta-
strumenti.
La mancata attivazione degli air bag nelle
altre tipologie d’urto (laterale, posteriore,
ribaltamento, ecc...) non è pertanto indi-
ce di malfunzionamento del sistema.
In caso di urto frontale, una centralina
elettronica attiva, quando necessario, il
gonfiaggio del cuscino. Il cuscino si gonfia
istantaneamente, ponendosi a protezio-
ne fra il corpo degli occupanti anteriori e
le strutture che potrebbero causare le-
sioni; immediatamente dopo il cuscino si
sgonfia.
Gli air bag frontali guidatore / passeggero
e l’air bag ginocchia lato guidatore (per ver-
sioni/mercati, dove previsto) non sono so-
stitutivi, ma complementari all’uso delle
cinture di sicurezza, che si raccomanda
sempre di indossare, come del resto pre-
scritto dalla legislazione in Europa e nella
maggior parte dei paesi extraeuropei.
B
B1
A

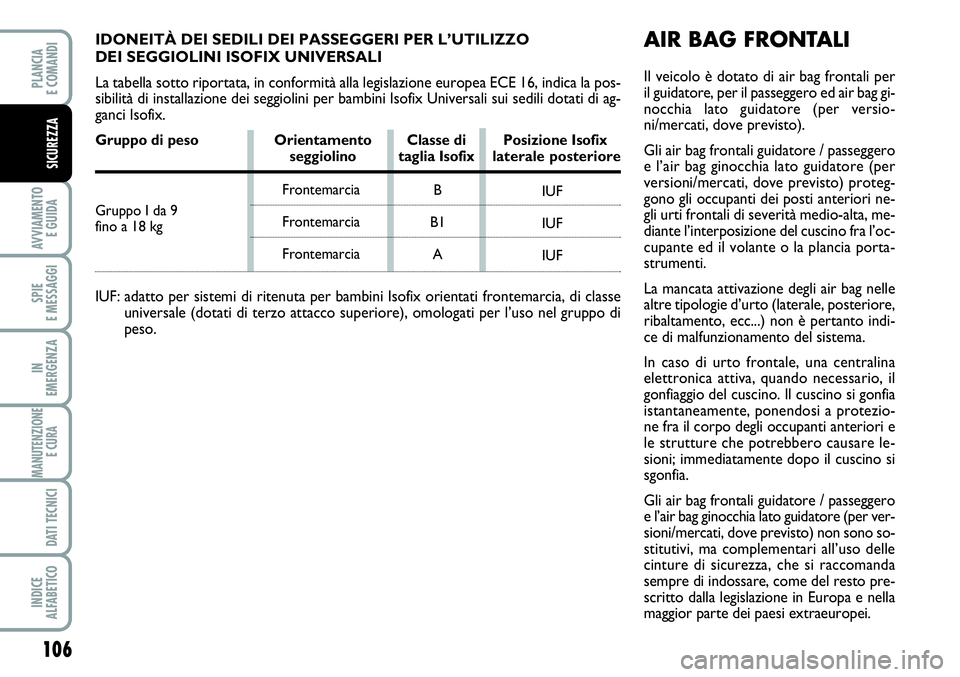

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L’UTILIZZO
DEI SEGGIOLINI ISOFIX UNIVERSALI
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la pos-
sibilità di installazione dei seggiolini per bambini Isofix Universali sui sedili dotati di ag-
ganci Isofix.
Gruppo di peso Orientamento Classe di Posizione Isofix seggiolino taglia Isofix laterale posteriore
IUF: adatto per sistemi di ritenuta per bambini Isofix orientati frontemarcia, di classe
universale (dotati di terzo attacco superiore), omologati per l’uso nel gruppo di
peso.
IUF
IUF
IUF Frontemarcia
Frontemarcia
Frontemarcia Gruppo I da 9
fino a 18 kg

107
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA

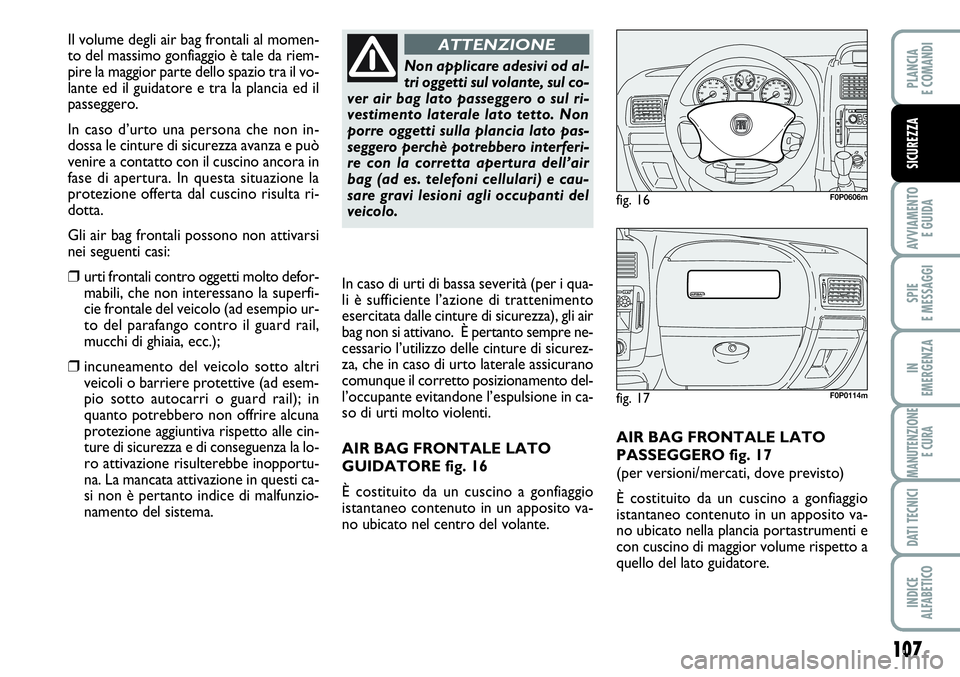

AIR BAG FRONTALE LATO
PASSEGGERO fig. 17
(per versioni/mercati, dove previsto)
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito va-
no ubicato nella plancia portastrumenti e
con cuscino di maggior volume rispetto a
quello del lato guidatore.
fig. 16F0P0606m
fig. 17F0P0114m
In caso di urti di bassa severità (per i qua-
li è sufficiente l’azione di trattenimento
esercitata dalle cinture di sicurezza), gli air
bag non si attivano. È pertanto sempre ne-
cessario l’utilizzo delle cinture di sicurez-
za, che in caso di urto laterale assicurano
comunque il corretto posizionamento del-
l’occupante evitandone l’espulsione in ca-
so di urti molto violenti.
AIR BAG FRONTALE LATO
GUIDATORE fig. 16
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito va-
no ubicato nel centro del volante.
Non applicare adesivi od al-
tri oggetti sul volante, sul co-
ver air bag lato passeggero o sul ri-
vestimento laterale lato tetto. Non
porre oggetti sulla plancia lato pas-
seggero perchè potrebbero interferi-
re con la corretta apertura dell’air
bag (ad es. telefoni cellulari) e cau-
sare gravi lesioni agli occupanti del
veicolo.
ATTENZIONEIl volume degli air bag frontali al momen-
to del massimo gonfiaggio è tale da riem-
pire la maggior parte dello spazio tra il vo-
lante ed il guidatore e tra la plancia ed il
passeggero.
In caso d’urto una persona che non in-
dossa le cinture di sicurezza avanza e può
venire a contatto con il cuscino ancora in
fase di apertura. In questa situazione la
protezione offerta dal cuscino risulta ri-
dotta.
Gli air bag frontali possono non attivarsi
nei seguenti casi:
❒urti frontali contro oggetti molto defor-
mabili, che non interessano la superfi-
cie frontale del veicolo (ad esempio ur-
to del parafango contro il guard rail,
mucchi di ghiaia, ecc.);
❒incuneamento del veicolo sotto altri
veicoli o barriere protettive (ad esem-
pio sotto autocarri o guard rail); in
quanto potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle cin-
ture di sicurezza e di conseguenza la lo-
ro attivazione risulterebbe inopportu-
na. La mancata attivazione in questi ca-
si non è pertanto indice di malfunzio-
namento del sistema.

108
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
DISATTIVAZIONE MANUALE
DEGLI AIR BAG LATO
PASSEGGERO FRONTALE
E LATERALE PROTEZIONE
TORACICA/PELVICA (Side Bag)
(per versioni/mercati, dove previsto)
Qualora fosse assolutamente necessario
trasportare un bambino sul sedile ante-
riore, è possibile disattivare gli air bag la-
to passeggero frontale e laterale prote-
zione torace (Side Bag) (per versioni/ mer-
cati, dove previsto).
Il disattivatore fig. 18è collocato sul bor-
do del cassetto portaoggetti; per accedervi
occorre aprire lo sportello del cassetto
portaoggetti.
GRAVE PERICOLO: In pre-
senza di air bag lato pas-
seggero attivo (ON), non di-
sporre sul sedile anteriore
seggiolini bambini con cul-
la rivolta contromarcia.
L’attivazione dell’air bag in caso di ur-
to potrebbe produrre lesioni mortali
al bambino trasportato. In caso di ne-
cessità disinserire comunque sempre
l’air bag lato passeggero quando il
seggiolino per bambino viene dispo-
sto sul sedile anteriore. Inoltre il se-
dile passeggero dovrà essere regola-
to nella posizione più arretrata, al fi-
ne di evitare eventuali contatti del
seggiolino bambini con la plancia. An-
che in assenza di un obbligo di legge,
si raccomanda, per la migliore prote-
zione degli adulti, di riattivare imme-
diatamente l’air bag, non appena il
trasporto di bambini non sia più ne-
cessario.
ATTENZIONE
fig. 18F0P0115m
Utilizzando la chiave di avviamento, ruo-
tare il nottolino del disattivatore su OFF
per disattivare l’air bag oppure su ONper
attivarlo.
La spia
“sul quadro strumenti rimane
accesa a luce fissa fino alla riattivazione de-
gli air bag lato passeggero frontale e late-
rale protezione torace (Side Bag) (per ver-
sioni/mercati, dove previsto).
