2012 CITROEN JUMPER MULTISPACE Instrukcja obsługi (in Polish)

63


Wentylacja

ERGONOMIA i KOMFOR
T
3

Co najmniej raz w roku, przed
okresem zimowym, należy kontrolować
ogrzewacz. Konserwacja oraz naprawy
mogą odbywać się wyłącznie w ASO
SIECI CITROËN lub w warsztacie
specjalistycznym. Stosować wyłącznie
zalecane części zamienne.

Praktyczne wskazówki

Aby uniknąć niebezpieczeństwa
zaczadzenia, ogrzewacz nie może
być stosowany, nawet na krótko, w
pomieszczeniu zamkniętym, takim jak garaż
lub warsztat nie wyposażony w system
ewakuacji spalin.
Nie należy parkować samochodu na
powierzchni łatwopalnej (sucha trawa,
suche liście, papiery...), ponieważ istnieje
niebezpieczeństwo pożaru.
Temperatura w pobliżu urządzenia
grzewczego nie powinna przekraczać
120°C. Wyższa temperatura (na przykład
lakierowanie piecowe) może uszkodzić
elementy układów elektronicznych.
Ogrzewacz pobiera paliwo ze zbiornika
pojazdu. Należy upewnić się czy kontrolka
oraz wskaźnik poziomu paliwa nie
sygnalizują rezerwy.

64

65
ERGONOMIA i KOMFOR
T
3
FOTELE PRZEDNIE
Zależnie od wersji i konfiguracji samochodu,
z przodu mogą znajdować się różne
siedzenia:


- fotel kierowcy i fotel pasażera,

- pojedynczy fotel kierowcy i kanapa z
dwoma miejscami dla pasażerów.
3 - Regulacja wysokości fotela kierowcy
Zależnie od wersji i konfiguracji samochodu,
do dyspozycji jest:


- regulacja bierna: pociągnąć dźwignię
do góry, a następnie unieść się w celu
podwyższenia, lub nacisnąć ciałem aby
obniżyć fotel,
2 - Regulacja nachylenia oparcia
Przesunąć dźwignię do góry i ustawić
właściwe pochylenie.

1 - Regulacja wzdłużna
Podnieść dźwignię i przesunąć fotel do
przodu lub do tyłu.


Zależnie od modeli, można wykonywać
następujące regulacje:

Fotele

66


Fotele

- regulacja aktywna: pompować do góry
lub w dół, aż do żądanej pozycji.


Regulacja wysokości zagłówka
W celu wysunięcia lub wsunięcia zagłówka,
pociągnąć go do przodu, a następnie
przesunąć. Położenie zagłówka jest poprawne tylko
wtedy gdy jego górna krawędź znajduje się
na poziomie górnej części głowy.
Nigdy nie należy jeździć ze
zdemontowanymi zagłówkami;
zawsze muszą być zamontowane i
odpowiednio wyregulowane.
Przełączniki ogrzewania foteliprzednich


Regulowany podłokietnik
Aby ustawić podłokietnik w położeniu
spoczynkowym:


- podnieść go do położenia pionowego,
wzdłuż oparcia.

4 - Regulacja lędźwiowa fotela kierowcy
Podnieść lub opuścić dźwignię, aby ustawić
w odpowiedniej pozycji. Aby wyciągnąć, należy ustawić zagłówek w
górnej pozycji, nacisnąć na występy i pociągnąć
zagłówek jednocześnie do przodu i do góry.
Aby go ponownie osadzić, należy włożyć
trzpienie zagłówka w otwory pozostając w
osi oparcia.
Aby ustawić podłokietnik w po
łożeniu
użytkowym:


- pochylić maksymalnie w dół,

- podnosić do wybranego położenia,

- jeżeli wymagane położenie zostanie
przekroczone, należy maksymalnie
podnieść podłokietnik, a następnie
powtórzyć operacje opisane powyżej.


Nacisnąć odpowiedni przełącznik,
znajdujący się na wnęce sufitowej.
Temperatura regulowana jest
automatycznie.
Ponowne wciśnięcie przełącznika wyłącza
ogrzewanie.

67


Fotele

ERGONOMIA i KOMFOR
T
3

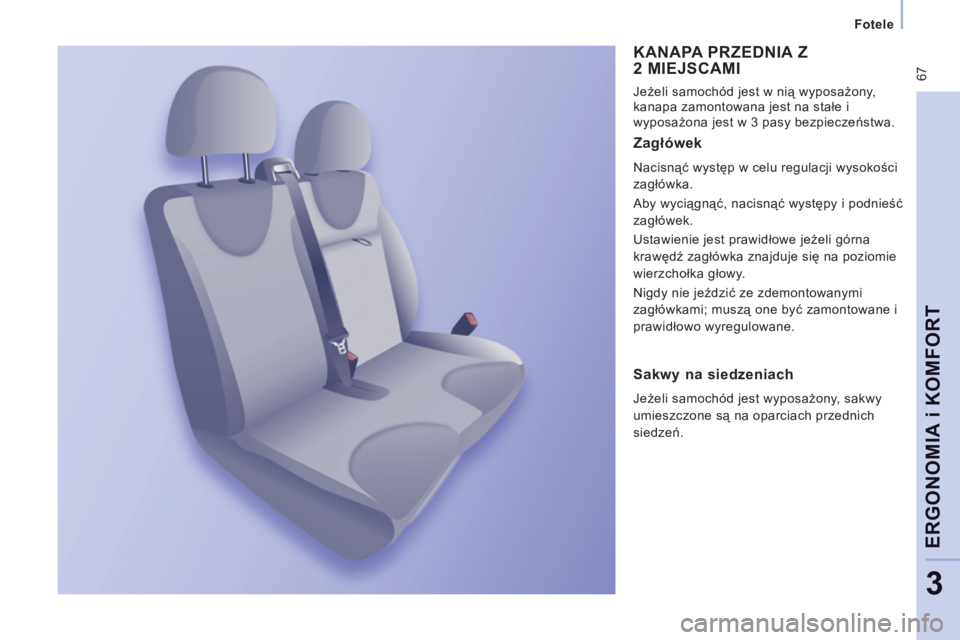

KANAPA PRZEDNIA Z2 MIEJSCAMI

Jeżeli samochód jest w nią wyposażony,
kanapa zamontowana jest na stałe i
wyposażona jest w 3 pasy bezpieczeństwa.


Zagłówek

Nacisnąć występ w celu regulacji wysokości
zagłówka.
Aby wyciągnąć, nacisnąć występy i podnieść
zagłówek.
Ustawienie jest prawidłowe jeżeli górna
krawędź zagłówka znajduje się na poziomie
wierzchołka głowy.
Nigdy nie jeździć ze zdemontowanymi
zagłówkami; muszą one być zamontowane i
prawidłowo wyregulowane.


Sakwy na siedzeniach

Jeżeli samochód jest wyposażony, sakwy
umieszczone są na oparciach przednich
siedzeń.

68


Fotele


Stolik do pisania

Jeżeli samochód jest w niego wyposażony,
oparcie środkowego fotela kanapy
(w 1 rzędzie) może zostać pochylone do
położenia stolik wyposażonym w dwa
wytłoczenia na kubki.
Pociągnąć za rączkę umieszczoną w
górnej części poduszki oparcia.

69


Fotele

ERGONOMIA i KOMFOR
T
3

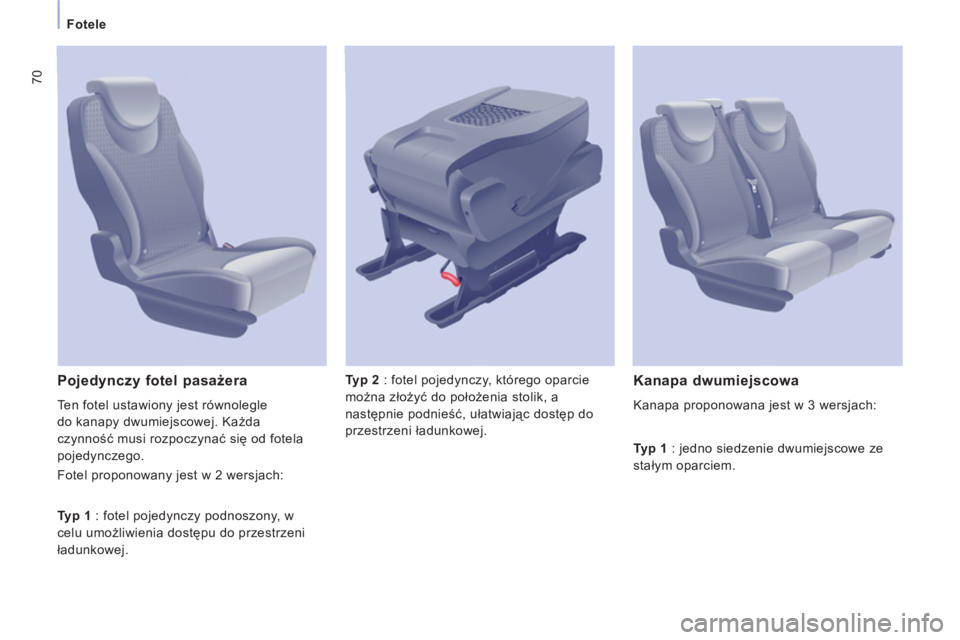

SIEDZENIA TYLNE

Zależnie od wersji i konfiguracji samochodu,
istnieją różne rodzaje siedzeń tylnych.
Fotel pojedynczy znajduje się zawsze po
prawej stronie a kanapa po lewej stronie
(zgodnie z kierunkiem jazdy).

70


Fotele

Typ 2
: fotel pojedynczy, którego oparcie
można złożyć do położenia stolik, a
następnie podnieść, ułatwiając dostęp do
przestrzeni ładunkowej.


Pojedynczy fotel pasażera

Ten fotel ustawiony jest równolegle
do kanapy dwumiejscowej. Każda
czynność musi rozpoczynać się od fotela
pojedynczego.
Fotel proponowany jest w 2 wersjach:

Kanapa dwumiejscowa

Kanapa proponowana jest w 3 wersjach:

Typ 1
: fotel pojedynczy podnoszony, w
celu umożliwienia dostępu do przestrzeni
ładunkowej.
Typ 1
: jedno siedzenie dwumiejscowe ze
stałym oparciem.
