Wymiana żarówki
SZYBKA POMOC
7
TRZECIE ŚWIATŁO STOP


Typ A
, W5W - 5W
Typ B
, P21W - 21W

OŚWIETLENIE TABLICY
REJESTRACYJNEJ

Typ A
, W5W - 5W

Drzwi bagażnika podnoszone do góry


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta, w miejscu
oznaczonym strzałką.

- Wymienić żarówkę.

- Wymienić przezroczystą plastikową
obudowę i nacisnąć na nią.


Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze, odginając występ.

- Zdjąć plastikową osłonę.

- Obrócić oprawę żarówki o ćwierć obrotu,
przeciwnie do ruchu wskazówek zegara.

- Wymienić żarówkę.


Światło na zewnątrz (drzwi skrzydłowe)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx TM z końcówką 20.

- Wyjąć światło.

- Wymienić żarówkę.
Światło wewnątrz (drzwi bagażnika
podnoszone do góry)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx TM z koń
cówką 20.

- Zdjąć plastikową osłonę.

- Wyjąć oprawę żarówek odchylając dwa
występy.

- Wyjąć uszkodzoną żarówkę, naciskając
delikatnie na nią, a następnie
przekręcając ją w kierunku przeciwnym
do ruchu wskazówek zegara.

- Wymienić żarówkę.

136


Wymiana bezpiecznika

WYMIANA BEZPIECZNIKA

W samochodzie znajdują się trzy skrzynki
bezpieczników:


- w desce rozdzielczej po prawej stronie
(za schowkiem przednim, składanym),

- w kabinie (komora akumulatora),

- w komorze silnika.
Wyjmowanie i wkładanie bezpiecznika

Przed wymianą bezpiecznika, należy
odnaleźć przyczynę usterki, a następnie ją
usunąć.

Zawsze wymieniać przepalony
bezpiecznik na nowy do identycznym
prądzie znamionowym. CITROËN nie ponosi odpowiedzialności za
koszty związane z naprawą pojazdu lub za
usterki spowodowane montażem akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez CITROËN i
zainstalowanych niezgodnie z zaleceniami,
szczególnie gdy zużycie prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamperów. Poniżej opisano jedynie bezpieczniki, które
mogą być wymieniane przez użytkownika. W
celu wymiany innych bezpieczników, należy
skontaktować się z ASO SIECI CITROËN
lub z warsztatem specjalistycznym.
Dla fachowców: dodatkowe
informacje na temat bezpieczników i
przekaźników, znajdują się na schemacie
"Metody" dostępnym w ASO SIECI
CITROËN.

137
Wymiana bezpiecznika
SZYBKA POMOC
7
BEZPIECZNIKI DESKI
ROZDZIELCZEJ PO PRAWEJ
STRONIE


- Pochylićprzedni schowek, a następnie
mocno pociągnąć, aby uzyskać dostęp
do bezpieczników.

Bezpieczniki



A (amper)

Przyporządkowanie


1


15
Wycieraczka tylnej szyby


2


-
Wolny


3


5
Kalkulator poduszki powietrznej


4


10
Czujnik kąta kierownicy, Gniazdo diagnostyczne, Czujnik
ESP, Wentylacja ręczna, Stycznik sprzęgła, Wysokość
strumienia świateł, Pompa filtra cząstek


5


30
Lusterka wsteczne sterowane elektrycznie, Silnik podnośnika
szyby pasażera


6


30
Zasilanie przednich podnoś
ników szyb


7


5
Lampki sufitowe i oświetlenie przedniego schowka


8


20
Ekran wielofunkcyjny, Syrena alarmu antywłamaniowego,
Radioodtwarzacz, Zmieniarka płyt CD, Radiotelefon, Moduł
sterowania przyczepy (wyposażenie dodatkowe)


9


10
Gniazdo zasilania akcesoriów w 2 rzędzie


10


30
Korektor prześwitu z tyłu, Przełącznik przy kierownicy,
Zestaw wskaźników


11


15
Gniazdo diagnostyczne, Stycznik stacyjki


12


15
Zestaw głośnomówiący, Kalkulator poduszek powietrznych,
Kalkulator pomocy przy parkowaniu


13


5
Moduł sterowania silnika, Moduł sterowania przyczepy


14


15
Czujnik deszczu, Wentylacja z tyłu, Klimatyzacja
automatyczna, Zestaw wskaźników


15


30
Ryglowanie/odryglowanie/superzamek drzwi


16


-
Wolny


17


40
Odmrażanie tylnej szyby, Odmrażanie lusterek wstecznych

138


Wymiana bezpiecznika
BEZPIECZNIKI KABINY



- Odpiąć obudowę komory akumulatora.

- Zdjąć czerwoną klamrę akumulatora (+).

Po zakończeniu wymiany, zamknąć
dokładnie pokrywę.

Bezpieczniki



A (amper)

Przyporządkowanie


1


30
Ogrzewane fotele


2


20
Gniazdo 12V w 3 rzędzie


3


40/50
Moduł sterowania przyczepy (wyposażenie dodatkowe)


4


-
Wolny


36


15
Zamki drzwi


37


10
Zamki drzwi


38


20
Wycieraczka tylnej szyby


39


10
Wentylacja z tyłu


40


5
Składane lusterka wsteczne

139
Wymiana bezpiecznika
SZYBKA POMOC
7
BEZPIECZNIKI W KOMORZE
SILNIKA


- Po otworzeniu pokrywy silnika,
przesunąć wspornik płynu spryskiwacza
szyby, aby ułatwić dostęp.

- Odpiąć i pochylić skrzynkę, w celu
uzyskania dostępu do bezpieczników.

Bezpieczniki



A (amper)

Przyporządkowanie


1


20
Kalkulator silnika, Mechanizm doprowadzania paliwa
i powietrza, Zespół motowentylatora


2


15
Sygnał dźwiękowy


3


10
Pompa spryskiwacza przedniej i tylnej szyby


4


20
Pompa spryskiwacza reflektorów


5


15
Mechanizm doprowadzania paliwa


6


10
Układ kierowniczy ze wspomaganiem, Stycznik pedału hamulca
drugorz
ędnego


7


10
System hamowania (ABS/ESP)


8


20
Sterowanie rozrusznikiem


9


10
Stycznik pedału hamulca głównego


10


30
Mechanizmy doprowadzania paliwa i powietrza, System
doczyszczania spalin


11


40
Wentylacja z przodu


12


30
Wycieraczka przedniej szyby


13


40
BSI


14


30
Wolny

140

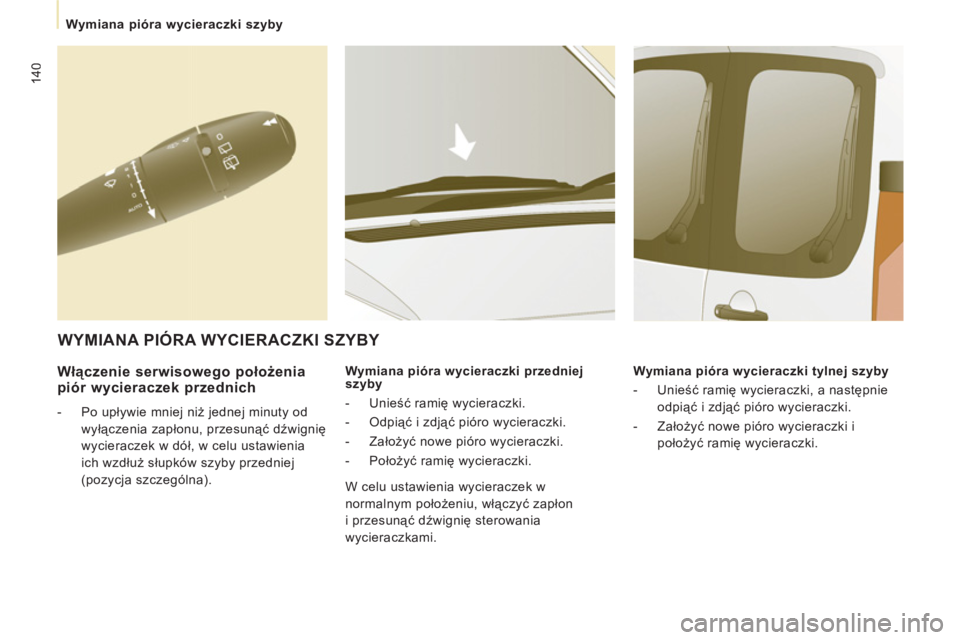

Wymiana pióra wycieraczki szyby


Włączenie serwisowego położeniapi

141
Holowanie pojazdu
SZYBKA POMOC
7

Bez podnoszenia(cztery koła na ziemi)

Należy zawsze stosować pręt holowniczy.


Z przodu



- odczepić osłonę naciskając na jej dolną
część,

- dokręcić zdejmowany zaczep holowniczy
do oporu.


HOLOWANIE WŁASNEGO POJAZDU
Z podniesieniem(tylko 2 koła na ziemi)

Wskazane jest podnoszenie pojazdu przy
pomocy specjalnego podnośnika.
Z tyłu



- Odpiąć osłonę za pomocą monety lub
płaskiej części zaczepu holowniczego,

- Dokręcić zdejmowany zaczep
holowniczy do oporu.



Pojazdy z mechaniczną skrzynią bieg

142


Holowanie pojazdu

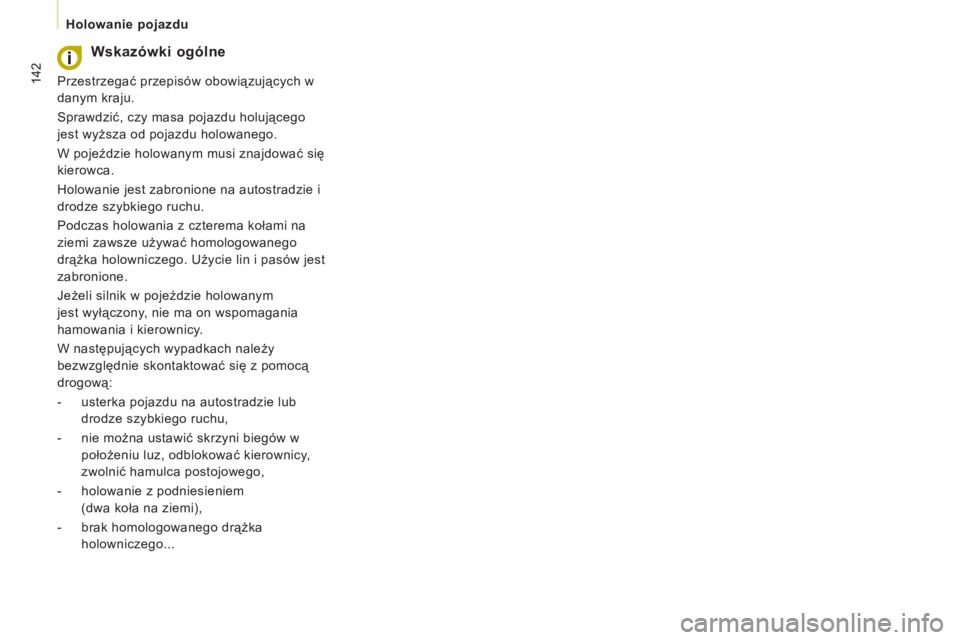

Wskazówki ogólne

Przestrzegać przepisów obowiązujących w
danym kraju.
Sprawdzić, czy masa pojazdu holującego
jest wyższa od pojazdu holowanego.
W pojeździe holowanym musi znajdować się
kierowca.
Holowanie jest zabronione na autostradzie i
drodze szybkiego ruchu.
Podczas holowania z czterema kołami na
ziemi zawsze używać homologowanego
drążka holowniczego. Użycie lin i pasów jest
zabronione.
Jeżeli silnik w pojeździe holowanym
jest wyłączony, nie ma on wspomagania
hamowania i kierownicy.
W następujących wypadkach należy
bezwzględnie skontaktować się z pomocą
drogową:


- usterka pojazdu na autostradzie lub
drodze szybkiego ruchu,

- nie można ustawić skrzyni biegów w
położeniu luz, odblokować kierownicy,
zwolnić hamulca postojowego,

- holowanie z podniesieniem
(dwa koła na ziemi),


- brak homologowanego drążka
holowniczego...
