2012 CITROEN JUMPER Ghiduri De Utilizare (in Romanian)

Schimbarea unei siguranţe
135
ASISTENŢĂ RAPIDĂ
8

Cele trei cutii cu siguranţe sunt situate în bord
în stânga scaunului şoferului, în montantul din
partea pasagerului şi în compartimentul motor.

Afectările comunicate sunt doar pentru
siguranţele ce pot fi schimbate de către
utilizator. Pentru orice altă intervenţie,
apelaţi la reţeaua CITROËN sau la un
service autorizat.
Demontarea şi montarea unei
siguranţe

Înaintea înlocuirii unei siguranţe este
necesară cunoaşterea defectului care a dus
la arderea acesteia. Numerele siguranţelor
sunt indicate pe capacul cutiei de siguranţe.
Întodeauna înlocuiţi o siguranţă defectă
cu alta de acelaşi amperaj
.

SCHIMBAREA UNEI SIGURANŢE

CITROËN declină orice
responsabilitate ocazionate de
repararea vehiculului dumneavoastră
sau de anomaliile în funcţionare datorate
instalarii de accesorii sau auxiliare care nu
sunt furnizate, recomandate sau instalate
de către CITROËN, în special pentru toate
aparatele al căror consum depăşeşte
10 miliamperi.
Bună
Defectă
În atenţia profesioniştilor: pentru
informaţii suplimentare legate de
siguranţe şi relee, consultaţi schemele
"Metode" disponibile în Reţea.

Schimbarea unei siguranţe

136

SIGURANŢELE DIN PLANŞA DE BORD DE PE PARTEA ŞOFERULUI

- Scoateţi şuruburile şi înclinaţi cutia pentru a ajunge la siguranţe.


Siguranţe


A (amperi)


Afectare



12


7,5
Faza scurtă dreapta


13


7,5
Faza scurtă stânga


31


5
Alimentare releu


32


7,5
Iluminare plafonieră


33


20
Senzor Baterie


34


20
Iluminare interioară minibus - Avarie


36


10
Radio auto - Priză diagnostic - Sirenă alarmă - Comenzi adiţionale programabile - Comenzi aer condiţionat -
Cronotahograf - Baterie


37


7,5
Contactor lampă stop - Al treilea stop - Tablou de bord


38


20
Comandă închidere centralizată


42


5
Calculator şi senzor ABS - Senzor ASR - Senzor ESP - Contactor lumini stop


43


20
Motor ştergătoare faţă


47


20
Motor geam electric şofer


48


20
Motor geam electric pasager


49


5
Autoradio - Comenzi post de conducere


50


7,5
Cutie airbag-uri şi pretensionări


51


5
Cronotahograf - Regulator de viteză - Comenzi aer condiţionat - Lumini marşarier - Sondă de prezen
ţă a
apei în motorină


53


7,5
Tablou de bord


89


-
Neutilizată


90


7,5
Fază lungă stânga


91


7,5
Fază lungă dreapta


92


7,5
Far de ceaţă stânga


93


7,5
Far de ceaţă dreapta

Schimbarea unei siguranţe
137
ASISTENŢĂ RAPID
Ă
8



Siguranţe


A (amperi)

Afectare


54


-
Neutilizată


55


15
Încălzire scaune


56


15
Priză 12 V


57


10
Încălzire adiţională progamabilă


58


15
Dezaburire: lunetă spate (stânga)


59


15
Dezaburire: lunetă spate (dreapta)


60


-
Neutilizată


61


-
Neutilizată


62


-
Neutilizată


63


10
Comutator încălzire suplimentară programabilă


64


-
Neutilizată


65


30
Ventilator încălzire adiţională programabilă
SIGURANŢE MONTANTPASAGER ŢŢ

- Declipsaţi capacul.

După intervenţie, închideţi cu mare
atenţie capacul.

Schimbarea unei siguranţe

138


SIGURANŢE ÎNCOMPARTIMENTUL MOTOR ŢŢ

- Scoateţi piuliţele şi basculaţi cutia pentru a
ajunge la siguranţe.

Siguranţe


A (amperi)


Affectare



1


40
Alimentare pompă ABS/ESP


2


50
Cutie preîncălzire motorină


3


30
Contactor antifurt


4


30
Pompă spălător proiectoare


8


40
Grup moto-ventilator habitaclu


9


15
Priză 12 V spate


10


15
Claxon


14


15

Priză 12 V faţă


15


10
Brichetă


20


30
Pompă spălător parbriz


21


15
Alimentare pompă carburant


24


15
Panou auxiliar pentru ambulanţă - Retrovizoare


30


15
Degivrare

Schimbarea unui ştergător

139
ASISTENŢĂ RAPID
Ă
8
SCHIMBAREA UNEI LAME DE
ŞTERGĂTOR

Locaşurile pentru picior din bara faţă vă
facilitează accesul la ştergătoarele de
parbriz şi la duzele instalaţiei de spălare a
parbrizului.
Schimbarea unui ştergător faţă

Ridicaţi braţul ştergătorului.
Declipsaţi lama ştergătorului apăsând pe
buton şi scoateţi-o.
Montaţi o lamă nouă, asiguraţi-vă că este
bine fixată.
Lăsaţi braţul ştergătorului pe parbriz.
Schimbarea unei lame de
ştergător spate

Ridicaţi braţul ştergătorului, declipsaţi lama şi
îndepărtaţi-o.
Montaţi un ştergător nou şi lăsaţi braţul pe lunetă.

Pentru a alinia ştergătoarele, puneţi
contactul şi apăsaţi comanda
ştergătoarelor
.

Verificaţi ca duzele spălătoarelor de geamuri
sau de faruri să nu fie obturate.

Remorcarea
14
0

REMORCAREA VEHICULULUI

Fără ridicare (toate roţile pe sol)

Este obligatorie folosirea unei bare de
remorcare.
Din spate

Prindeţi bara de tractare de inelul fix situat
sub bara de protecţie spate.


Din faţă

Inelul de remorcare este situat în cutia de
sub scaunul pasagerului faţă.
Scoateţi căpăcelul din bară folosind o
şurubelniţă plată,
Înfiletaţi inelul de remorcare până la capăt.
Treceţi schimbătorul de viteze în punctul mort.
Nerespectarea acestei particularităţi poate
conduce la deteriorarea anumitor elemente ale
sistemului de frânare şi la absenţa asistenţei
frânării la repornirea motorului.
Cu ridicare (numai două roţi pe sol)

Este indicat să ridicaţi autovehiculul folosind
dispozitive speciale sau un utilaj specializat.
În cazul tractării cu motorul oprit frâna
şi direcţia nu mai sunt asistate.

9
CARACTERISTICI TEHNIC
E

142

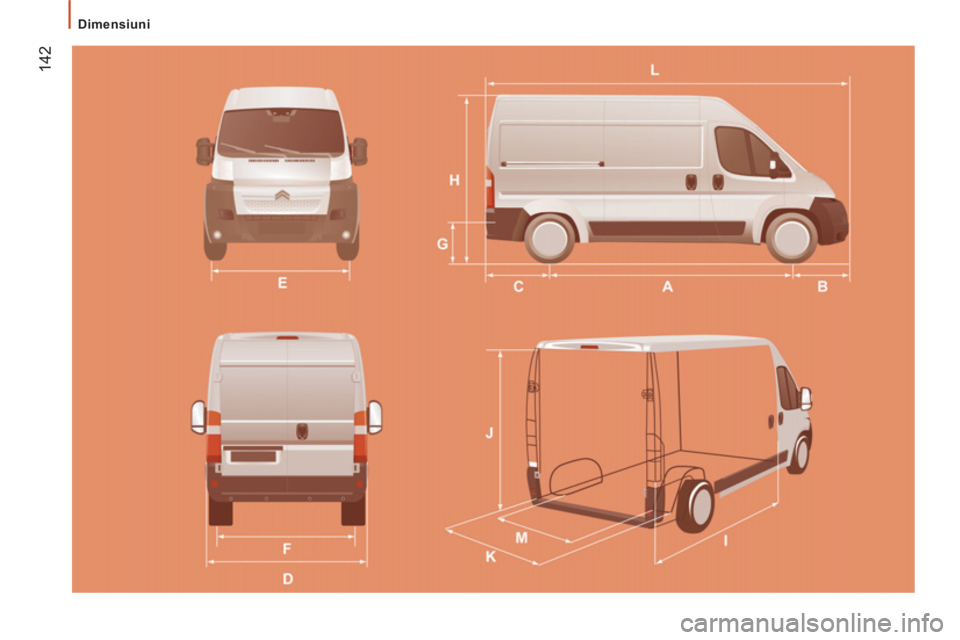

Dimensiuni
