2012 CITROEN DS5 HYBRID Priručnik (in Serbian)

199Praktične informacije

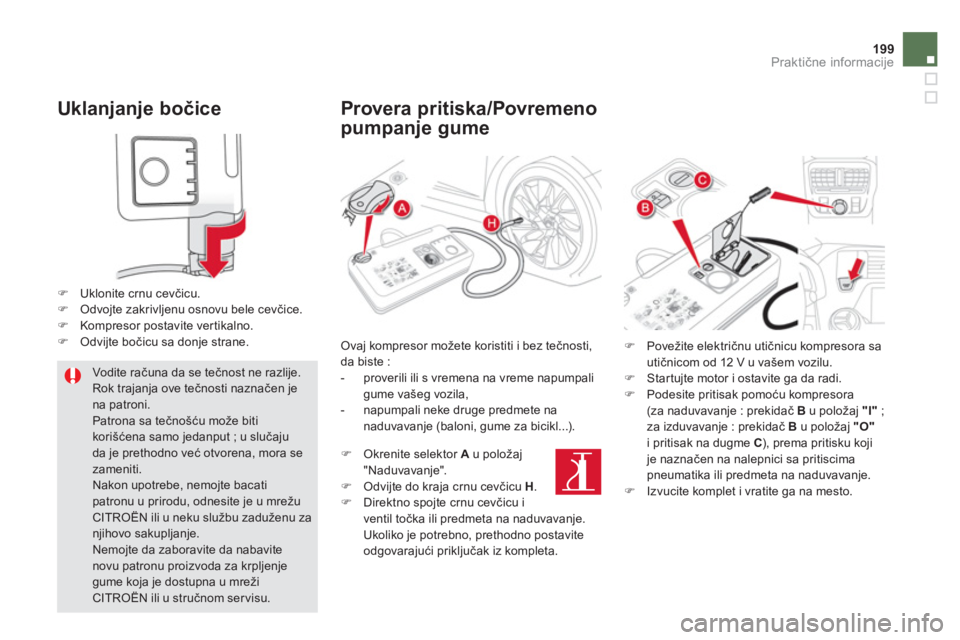

Uklanjanje bočice
)Uklonite crnu cevčicu. )Odvojte zakrivljenu osnovu bele cevčice.)Kompresor postavite vertikalno. )Odvijte bočicu sa donje strane.



Vodite računa da se tečnost ne razlije.
Rok trajanja ove tečnosti naznačen jena patroni.Patrona sa tečno

Zamena točka Postupak zamene neispravnog točka rezervnim pomoću alata koji se isporučuje uz vozilo.

Alat se nalazi u pr tljažniku ispod poda prtljažnika.
Pristup alatu

Lista alata
Svi ovi alati su predviđeni za upotrebuna vašem vozilu i mogu da se razlikuju u
zavisnosti od opreme. Ne upotrebljavajte ih u
druge svrhe. 1. Ključ za skidanje točka.
On omogućava da se skine ratkapna i vijci
koji pričvršćuju točak. 2.Dizalica sa ugrađenom ručicom.
Ona omogućava podizanje vozila. 3.Alat za skidanje zaštite vijaka.
Omogućava postavljanje zaštitnika za vijkena aluminijumski deo točka.4.
Alat za skidanje ratkapni.
Omogućava skidanje ratkapni naaluminijumskim točkovima.
5. Šraf za vijak protiv krađe (smešten u pregradi za rukavice).
On omogućava prilagođavanje ključa
za skidanje točkova u alat za rad sa specijalnim vijcima za zaštitu od krađe.
6.Klinasti podmetači za točkove vozila.7. Prsten za vuču.
Pogledajte paragraf "Vuča vozila". 8.Dodatak ključu.
Omogućava da se odvrne/zavrne navrtka
kabla vitla. 9. Komanda sigurnosnog otključavanjaelektrične parkirne kočnice.
Pogledajte paragraf "Električna parkirna
kočnica" potom "Sigurnosno kočenje".















Detekcija nedovoljnog pritiska u gumama

Rezervni točak ne poseduje senzor pritiska. Popravku probu

Praktične informacije


Pristup rezervnom točku

Rezervni točak pridr

Vraćanje točka na mesto
)Vežite kuku sa delom za vezivanje za
točak, kako je prikazano.)
Vratite točak u vozilo, okrećući maticu komande vitla u smeru suprotnom od kretanja kazaljki na satu, ključem zaskidanje točka 1
i njegovim dodatkom 8
.
)Pritegnite do kraja i proverite da li je točakpostavljen tako da bude horizontalnopriljubljen uz pod vozila.

203Praktične informacije
Skidanje točka


Parkiranje vozila

Zaustavite vozilo tako da ne ometatesaobraćaj : tlo za parkiranje trebalo bibiti, ako je moguće, ravno, stabilno i bez klizanja.
Zategnite parkirnu kočnicu osim ako je podešena na automatski način rada, prekinite kontakt i ubacite menjač u pr vi stepen prenosa *
tako da blokirate točkove.
Proverite da li se pali lampica parkirnekočnice i pokazivač Pna ručici parkirne kočnice.
Budite apsolutno sigurni da su putnici napustili vozilo i da su na bezbednom
mestu.
Nemojte se nikada zavlačiti ispod vozilapodignutog samo dizalicom, koristite uvek podlošku.
Lista operacija
)
U zavisnosti od opreme, skinite zaštitnik svakog vijka alatom 3ili skinite štitnik glavčine alatom 4.)
Postavite držač vijka 5
na ključ za skidanje točka 1
da biste odvrnuli sigurnosne vijke (u skladusa opremom). )
Odvrnite ostale vijke (1/4 kruga maksimalno) koristeći isključivo ključ za skidanje točkova 1.


*
Položaj R
za ručni menjač ; P
za automatski menjač.

)Postavite dizalicu 2u kontakt sa dva mesta predviđenja za postolje, napred Aili nazad B, najbliže točku koji treba da semenja.
)Podignite vozilo, sve dok prostor ne bude
dovoljan između točka i tla, da biste zatim
lakše stavili rezervni točak (neprobušenugumu).)Skinite vijke i sačuvajte ih na čistom mestu.)Skinite točak.


)
Rasklopite dizalicu 2
sve dok njena osnova
ne bude u kontaktu sa tlom. Pazite da osa osnove dizalice bude upravna na korišćena
mesta A
ili B
.

205
Praktične informacije


Postavljanje točka
Postavljanje rezervnog točka manjih dimenzija (tipa galeta)

Ako je vaše vozilo opremljeno točkomsa aluminijumsom felnom, normalnoje da ćete primetiti, prilikom zatezanjavijaka, da podloške ne dolaze u kontaktsa rezervnim točkom manjih dimenzija.Pridržavanje točka vrši se pomoćukonusne osnove svakog vijka.
Nakon zamene točka
Da biste pravilno postavili probušenugumu u pr tljažnik ( ne u ležište točka tipa galeta), prvo skinite centralnu oblogu.Prilikom korišćenja rezervnog točka manjih dimenzija, pazite da neprekoračite brzinu od 80 km/h.Proverite što je moguće pre zategnutost vijaka i pritisak u rezervnoj gumi u mrežiCITROËN ili u stručnom servisu.
Popravite probušeni pneumatik i vratitega što je moguće pre na vozilo.


Lista operacija
)
Postavite točak na mesto na glavčinu.)
Zavrnite vijke rukom do kraja. )
Izvršite pred-zatezanje sigurnosnog šrafapomoću ključa za skidanje točkova 1koji je
opremljen držačem vijka 5.)
Izvršite pred-zatezanje ostalih vijaka pomoću ključa za skidanje točkova 1.

)Spustite vozilo na tlo. )Sklopite dizalicu 2 i vratite je na mesto. )
Blokirajte sigurnosni šraf vijak pomoćuključa za skidanje točkova 1
koji je opremljen držačem vijka 5.)
Blokirajte ostale vijke isključivo ključem za skidanje točka 1
. )
Vratite na mesto poklopce na svaki od
vijaka (u zavisnosti od opreme). ) Vratite alat u kutiju.
