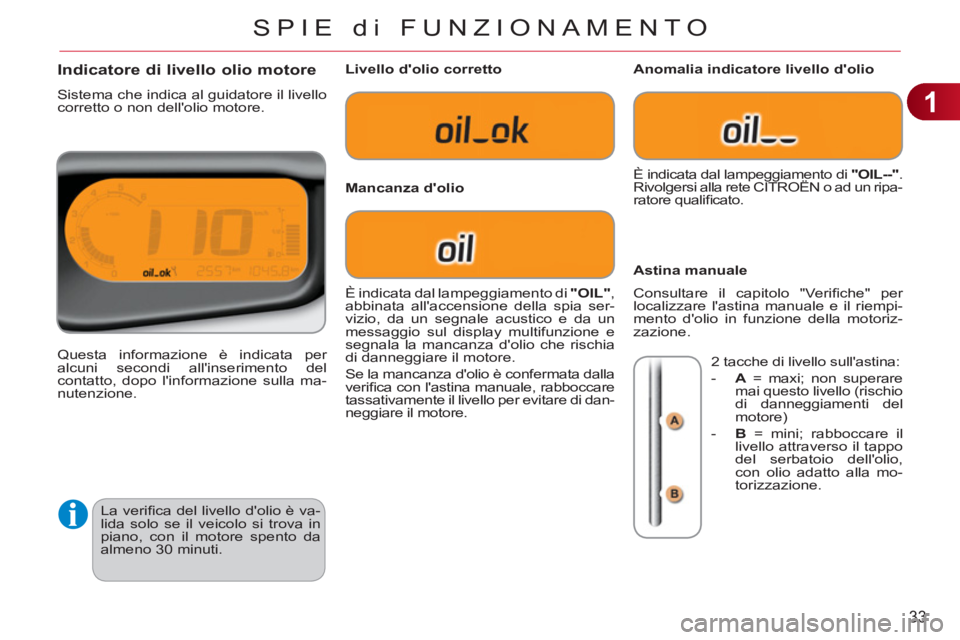

1
33
SPIE di FUNZIONAMENTO
La verifi ca del livello d'olio è va-
lida solo se il veicolo si trova in
piano, con il motore spento da
almeno 30 minuti.
Indicatore di livello olio motore
Sistema che indica al guidatore il livello
corretto o non dell'olio motore.
Questa informazione è indicata per
alcuni secondi all'inserimento del
contatto, dopo l'informazione sulla ma-
nutenzione.
Livello d'olio corretto
Mancanza d'olio
Anomalia indicatore livello d'olio
Astina manuale
È indicata dal lampeggiamento di "OIL"
,
abbinata all'accensione della spia ser-
vizio, da un segnale acustico e da un
messaggio sul display multifunzione e
segnala la mancanza d'olio che rischia
di danneggiare il motore.
Se la mancanza d'olio è confermata dalla
verifi ca con l'astina manuale, rabboccare
tassativamente il livello per evitare di dan-
neggiare il motore. È indicata dal lampeggiamento di "OIL--"
.
Rivolgersi alla rete CITROËN o ad un ripa-
ratore qualifi cato.
Consultare il capitolo "Verifi che" per
localizzare l'astina manuale e il riempi-
mento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'astina:
- A
= maxi; non superare
mai questo livello (rischio
di danneggiamenti del
motore)
- B
= mini; rabboccare il
livello attraverso il tappo
del serbatoio dell'olio,
con olio adatto alla mo-
torizzazione.

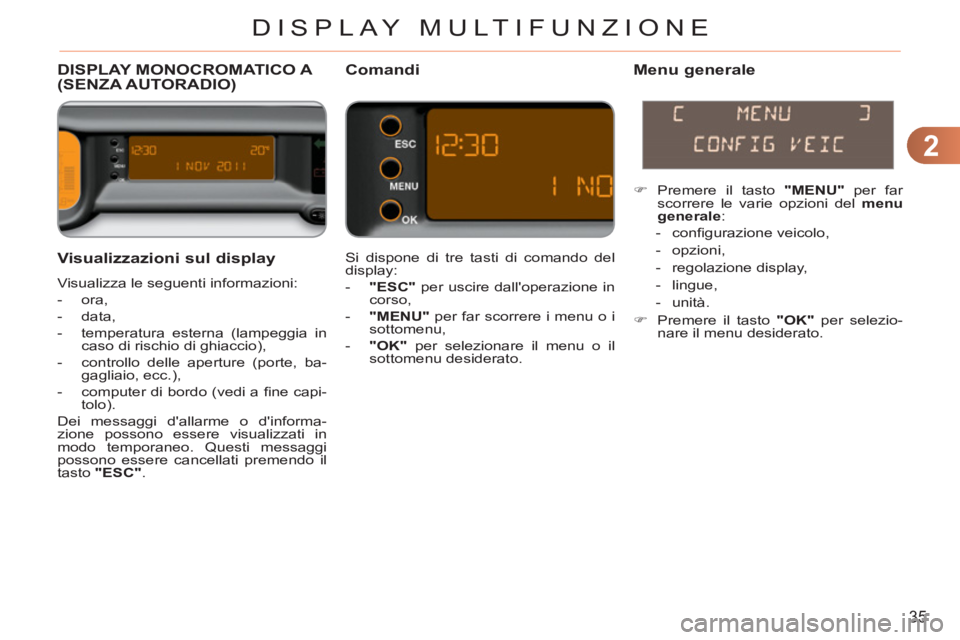

Page 37 of 245
2
35
DISPLAY MULTIFUNZIONE
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba-
gagliaio, ecc.),
- computer di bordo (vedi a fi ne capi-
tolo).
Dei messaggi d'allarme o d'informa-
zione possono essere visualizzati in
modo temporaneo. Questi messaggi
possono essere cancellati premendo il
tasto "ESC"
.
DISPLAY MONOCROMATICO A (SENZA AUTORADIO)Comandi
Menu generale
Si dispone di tre tasti di comando del
display:
- "ESC"
per uscire dall'operazione in
corso,
- "MENU"
per far scorrere i menu o i
sottomenu,
- "OK"
per selezionare il menu o il
sottomenu desiderato.
)
Premere il tasto "MENU"
per far
scorrere le varie opzioni del menu
generale
:
- confi gurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezio-
nare il menu desiderato.
Page 38 of 245
2
36
DISPLAY MULTIFUNZIONE
Confi gurazione veicolo
Opzioni
Selezionando il menu "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, disattivo,
anomalia).
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di visua-
lizzazione del display (Français, Italiano,
Nederlands, Português, Português-
Brasil, Deutsch, English, Español).
Regolazioni display
Selezionando questo menu, è possibile
accedere ai seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo ore 12 o 24.
Unità
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
)
Dopo aver selezionato una di que-
ste opzioni, premere il tasto "OK"
per modifi carne il valore.
)
Attendere circa dieci secondi per la re-
gistrazione del dato modifi cato oppure
premere il tasto "ESC"
per annullare.
Il display torna poi alla schermata corrente.
Selezionando il menu "Confi g veic" è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromar-
cia (vedi capitolo "Visibilità"),
- accensione temporizzata dei fari
(vedi capitolo "Visibilità").
Una volta passate in mpg le unità
di consumo carburante, le infor-
mazioni del quadro strumenti re-
lative alla velocità e alla distanza
passano in miglia.
Per ragioni di sicurezza, la confi -
gurazione dei display multifunzio-
ne deve tassativamente essere
effettuata a veicolo fermo.

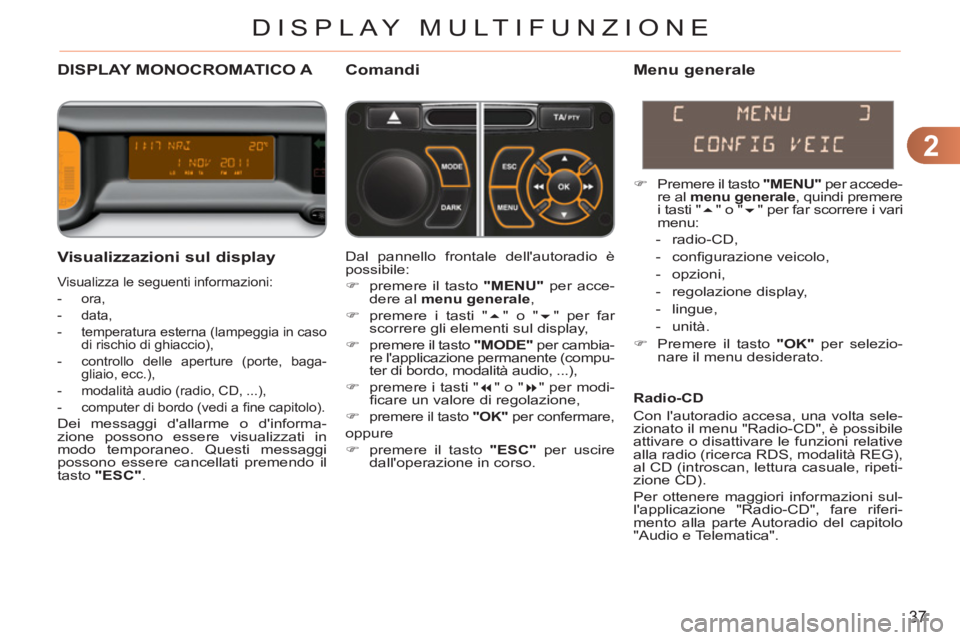

Page 39 of 245
2
37
DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO A Comandi
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna (lampeggia in caso
di rischio di ghiaccio),
- controllo delle aperture (porte, baga-
gliaio, ecc.),
- modalità audio (radio, CD, ...),
- computer di bordo (vedi a fi ne capitolo).
Dei messaggi d'allarme o d'informa-
zione possono essere visualizzati in
modo temporaneo. Questi messaggi
possono essere cancellati premendo il
tasto "ESC"
.
Menu generale
)
Premere il tasto "MENU"
per accede-
re al menu generale
, quindi premere
i tasti "
" o "
" per far scorrere i vari
menu:
- radio-CD,
- confi gurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezio-
nare il menu desiderato. Dal pannello frontale dell'autoradio è
possibile:
)
premere il tasto "MENU"
per acce-
dere al menu generale
,
)
premere i tasti "
" o "
" per far
scorrere gli elementi sul display,
)
premere il tasto "MODE"
per cambia-
re l'applicazione permanente (compu-
ter di bordo, modalità audio, ...),
)
premere i tasti " " o "
" per modi-
fi care un valore di regolazione,
)
premere il tasto "OK"
per confermare,
oppure
)
premere il tasto "ESC"
per uscire
dall'operazione in corso.
Radio-CD
Con l'autoradio accesa, una volta sele-
zionato il menu "Radio-CD", è possibile
attivare o disattivare le funzioni relative
alla radio (ricerca RDS, modalità REG),
al CD (introscan, lettura casuale, ripeti-
zione CD).
Per ottenere maggiori informazioni sul-
l'applicazione "Radio-CD", fare riferi-
mento alla parte Autoradio del capitolo
"Audio e Telematica".
Page 40 of 245
2
38
DISPLAY MULTIFUNZIONE
Una volta passate in mpg le uni-
tà di consumo del carburante,
le informazioni del quadro stru-
menti relative alla velocità e alle
distanze, passano in miglia.
Regolazioni display
Una volta selezionato il menu "Regola-
zioni display", è possibile accedere ai
seguenti parametri:
- anno,
- mese,
- giorno,
- ora,
- minuti,
- modo ore 12 o 24.
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di visua-
lizzazione del display (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Espanol).
Unità
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l).
)
Dopo aver selezionato una di que-
ste opzioni, premere i tasti "
" o
"
" per modifi carne il valore.
)
Premere i tasti "
" o "
" per passa-
re rispettivamente alla regolazione
precedente o successiva.
)
Premere il tasto "OK"
per salvare la
modifi ca e tornare alla schermata cor-
rente oppure premere il tasto "ESC"
per annullare.
Confi gurazione veicolo
Opzioni
Una volta selezionato il menu "Opzioni",
è possibile avviare una diagnosi dello
stato degli equipaggiamenti (attivo, non
attivo, anomalia). Una volta selezionato il menu
Confi gurazione veicolo, è possibile at-
tivare o disattivare i seguenti equipag-
giamenti:
- tergicristallo abbinato alla retromar-
cia (vedi capitolo "Visibilità"),
- accensione temporizzata dei fari
(vedi capitolo "Visibilità").
Per ragioni di sicurezza, il gui-
datore deve tassativamente ef-
fettuare la confi gurazione dei
display multifunzione a veicolo
fermo.

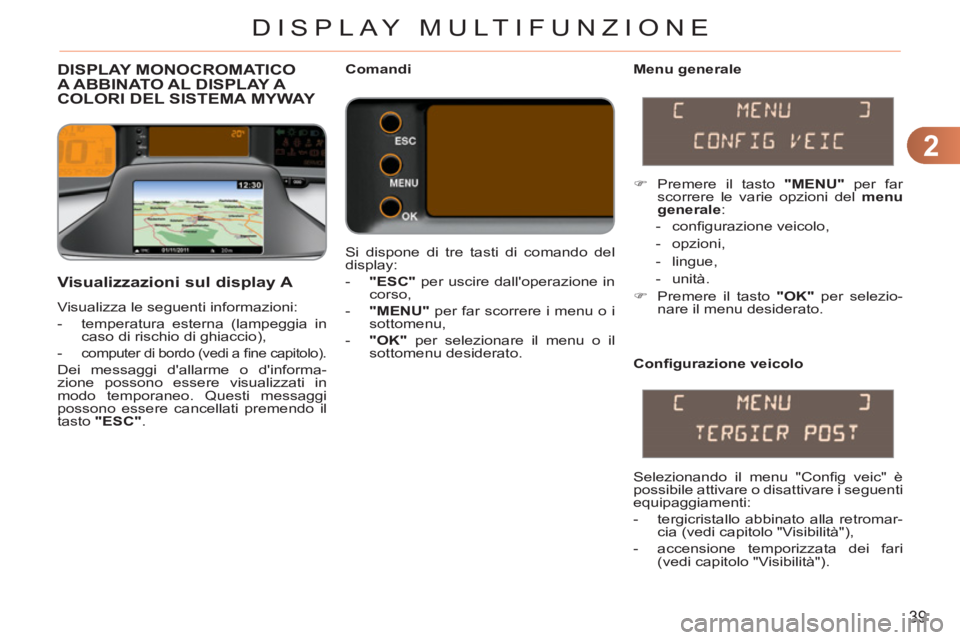

Page 41 of 245
2
39
DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO
A ABBINATO AL DISPLAY A
COLORI DEL SISTEMA MYWAY
Menu generale
Visualizzazioni sul display A
Visualizza le seguenti informazioni:
- temperatura esterna (lampeggia in
caso di rischio di ghiaccio),
-
computer di bordo (vedi a fi ne capitolo).
Dei messaggi d'allarme o d'informa-
zione possono essere visualizzati in
modo temporaneo. Questi messaggi
possono essere cancellati premendo il
tasto "ESC"
.
Comandi
Si dispone di tre tasti di comando del
display:
- "ESC"
per uscire dall'operazione in
corso,
- "MENU"
per far scorrere i menu o i
sottomenu,
- "OK"
per selezionare il menu o il
sottomenu desiderato.
)
Premere il tasto "MENU"
per far
scorrere le varie opzioni del menu
generale
:
- confi gurazione veicolo,
- opzioni,
- lingue,
- unità.
)
Premere il tasto "OK"
per selezio-
nare il menu desiderato.
Confi gurazione veicolo
Selezionando il menu "Confi g veic" è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromar-
cia (vedi capitolo "Visibilità"),
- accensione temporizzata dei fari
(vedi capitolo "Visibilità").
Page 42 of 245
2
40
DISPLAY MULTIFUNZIONE
Opzioni
Selezionando il menu "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, non attivo,
anomalia).
Lingue
Dopo aver selezionato il menu "Lingue",
è possibile modifi care la lingua di visua-
lizzazione del display (Français, Italiano,
Nederlands, Português, Português-Brasil,
Deutsch, English, Español).
Unità
Dopo aver selezionato il menu "Unità",
è possibile modifi care i seguenti para-
metri:
- temperatura (°C o °F),
- consumo di carburante (l/100 km,
mpg o km/l). colori del sistema MyWay
Il menu "SETUP"
Data e ora
Questo menu permette di regolare la
data e l'ora, il formato della data ed il
formato dell'ora (consultare il capitolo
"Audio e telematica").
Visualizzazione
Questo menu permette di regolare la lu-
minosità del display, i colori del display
ed il colore della mappa (modalità giorno/
notte e automatica).
Parametri sistema
Questo menu permette di ripristinare la
confi gurazione di fabbrica, di visualizza-
re la versione del software e di attivare i
testi scorrevoli. Visualizza le seguenti informazioni:
- ora,
- data,
- funzioni audio,
- informazioni del sistema di guida
imbarcato. La lingua scelta verrà utilizzata
anche sul display a colori del
sistema MyWay.
Una volta passate in mpg le uni-
tà di consumo del carburante,
le informazioni del quadro stru-
menti e del display a colori rela-
tive alla velocità e alla distanza
passano in miglia.
Per ragioni di sicurezza, la confi -
gurazione dei display multifunzio-
ne deve tassativamente essere
effettuata a veicolo fermo.
Per ragioni di sicurezza, la con-
fi gurazione dei display multifun-
zione deve essere effettuata a
veicolo fermo.
Premere il tasto SETUP per accedere al
menu "SETUP"
. Questo menu consen-
te di accedere alle seguenti funzioni:
- Data e ora,
- Visualizzazione,
- Parametri sistema.
Page 43 of 245

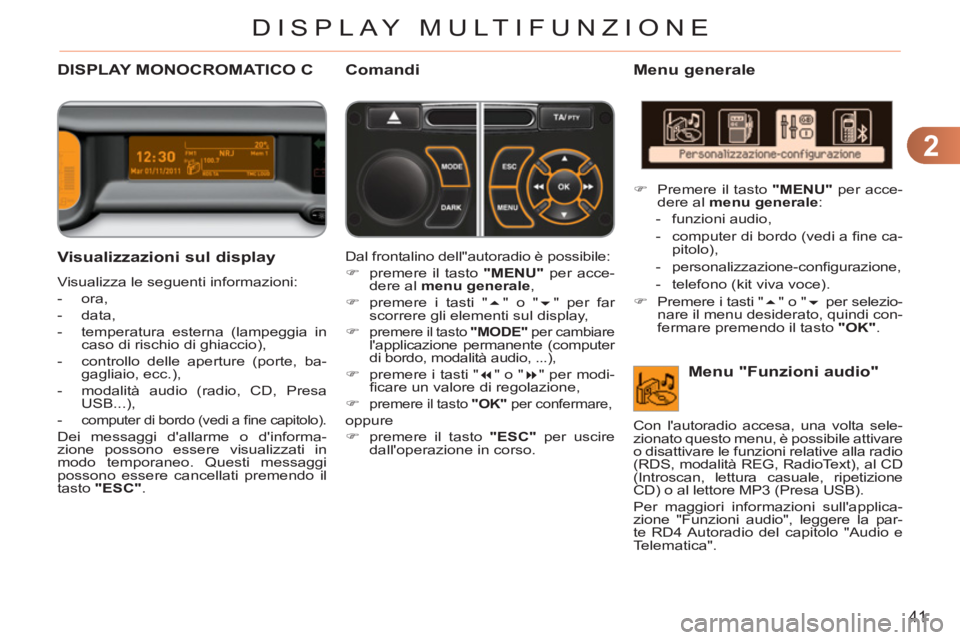

2
41
DISPLAY MULTIFUNZIONE
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba-
gagliaio, ecc.),
- modalità audio (radio, CD, Presa
USB...),
-
computer di bordo (vedi a fi ne capitolo).
Dei messaggi d'allarme o d'informa-
zione possono essere visualizzati in
modo temporaneo. Questi messaggi
possono essere cancellati premendo il
tasto "ESC"
. Dal frontalino dell''autoradio è possibile:
)
premere il tasto "MENU"
per acce-
dere al menu generale
,
)
premere i tasti "
" o "
" per far
scorrere gli elementi sul display,
)
premere il tasto "MODE"
per cambiare l'applicazione permanente (computer di bordo, modalità audio, ...),
)
premere i tasti "
" o "
" per modi-
fi care un valore di regolazione,
)
premere il tasto "OK"
per confermare,
oppure
)
premere il tasto "ESC"
per uscire
dall'operazione in corso.
Menu generale
)
Premere il tasto "MENU"
per acce-
dere al menu generale
:
- funzioni audio,
- computer di bordo (vedi a fi ne ca-
pitolo),
- personalizzazione-confi gurazione,
- telefono (kit viva voce).
)
Premere i tasti "
" o "
per selezio-
nare il menu desiderato, quindi con-
fermare premendo il tasto "OK"
.
DISPLAY MONOCROMATICO C Comandi
Menu "Funzioni audio"
Con l'autoradio accesa, una volta sele-
zionato questo menu, è possibile attivare
o disattivare le funzioni relative alla radio
(RDS, modalità REG, RadioText), al CD
(Introscan, lettura casuale, ripetizione
CD) o al lettore MP3 (Presa USB).
Per maggiori informazioni sull'applica-
zione "Funzioni audio", leggere la par-
te RD4 Autoradio del capitolo "Audio e
Telematica".
