2012 CITROEN C-ZERO Manuales de Empleo (in Spanish)

3
Confort
47

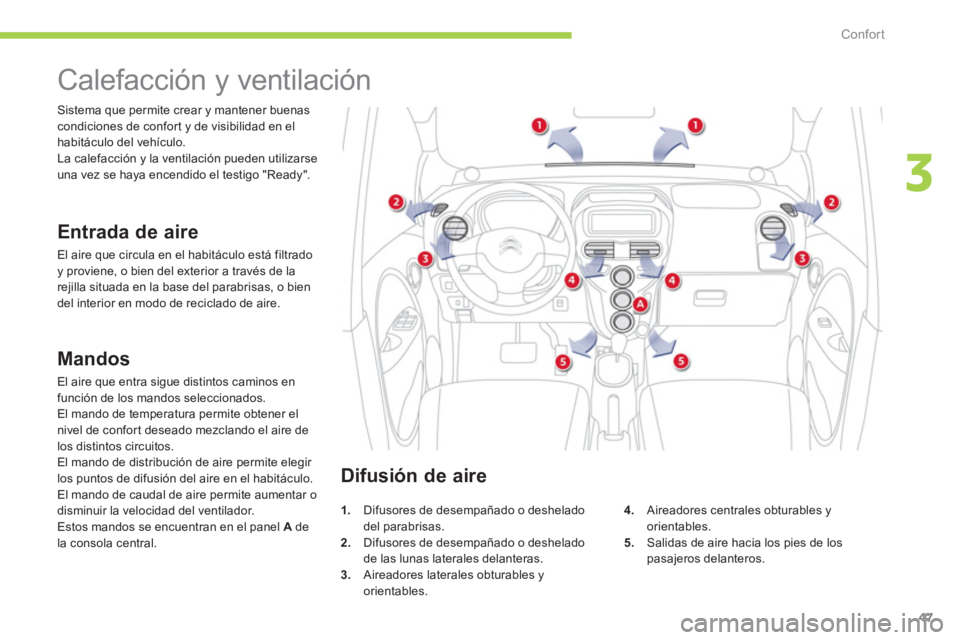

Calefacción y ventilación


Entrada de aire

El aire que circula en el habitáculo está filtrado
y proviene, o bien del exterior a través de la
rejilla situada en la base del parabrisas, o bien
del interior en modo de reciclado de aire. Sistema que permite crear y mantener buenas
condiciones de confor t y de visibilidad en el
habitáculo del vehículo.
La calefacción y la ventilación pueden utilizarse
una vez se haya encendido el testigo "Ready".

Mandos

El aire que entra sigue distintos caminos en
función de los mandos seleccionados.
El mando de temperatura permite obtener el
nivel de confort deseado mezclando el aire de
los distintos circuitos.
El mando de distribución de aire permite elegir
los puntos de difusión del aire en el habitáculo.
El mando de caudal de aire permite aumentar o
disminuir la velocidad del ventilador.
Estos mandos se encuentran en el panel A
de
la consola central.


Difusión de aire



1.
Difusores de desempañado o deshelado
del parabrisas.

2.
Difusores de desempañado o deshelado
de las lunas laterales delanteras.

3.
Aireadores laterales obturables y
orientables.
4.
Aireadores centrales obturables y
orientables.

5.
Salidas de aire hacia los pies de los
pasajeros delanteros.

i
Confort
48
Para que estos sistemas sean plenamente eficaces, respete las siguientes indicaciones de
uso y mantenimiento:


)
Si, después de una parada prolongada al sol, la temperatura interior es muy elevada,
no dude en airear el habitáculo durante unos minutos abriendo las ventanillas.
Ponga el mando de caudal de aire a un nivel suficiente para garantizar la renovación
del aire del habitáculo.

)
La condensación generada por el aire acondicionado provoca un goteo de agua
completamente normal al detener el vehículo.

)
Para obtener una distribución de aire homogénea, no obstruya las rejillas de entrada
de aire exterior situadas en la base del parabrisas, los difusores, los aireadores, las
salidas de aire y el extractor de aire situado en el maletero.

)
Favorezca la entrada de aire exterior, ya que una utilización prolongada del reciclado
de aire puede provocar el empañado del parabrisas y las lunas laterales.

)
Ponga en funcionamiento el sistema de aire acondicionado entre 5 y 10 minutos, una o
dos veces al mes, para mantenerlo en buen estado de funcionamiento.

)
Mantenga en buen estado el filtro de polen y haga sustituir periódicamente los
elementos filtrantes (ver capítulo "Revisiones").

)
Para garantizar el buen funcionamiento del sistema de aire acondicionado, se
recomienda llevarlo a revisar con regularidad.

)
Si el sistema no produce frío, no lo utilice y consulte con la Red CITROËN o con un
taller cualificado.

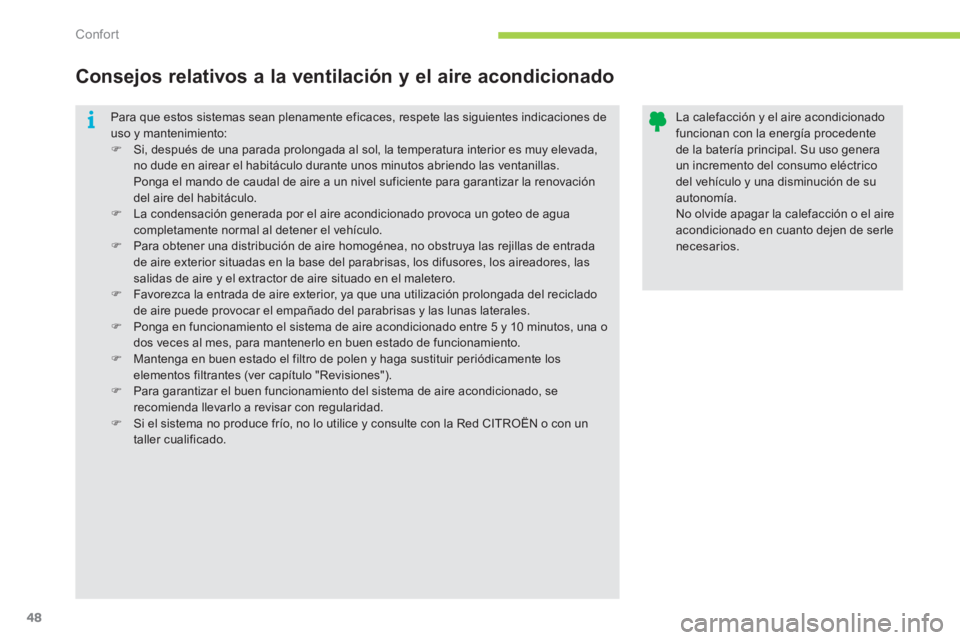

Consejos relativos a la ventilación y el aire acondicionado


La calefacción y el aire acondicionado
funcionan con la energía procedente
de la batería principal. Su uso genera
un incremento del consumo eléctrico
del vehículo y una disminución de su
autonomía.
No olvide apagar la calefacción o el aire
acondicionado en cuanto dejen de serle
necesarios.

3
i
ii
Confort
49

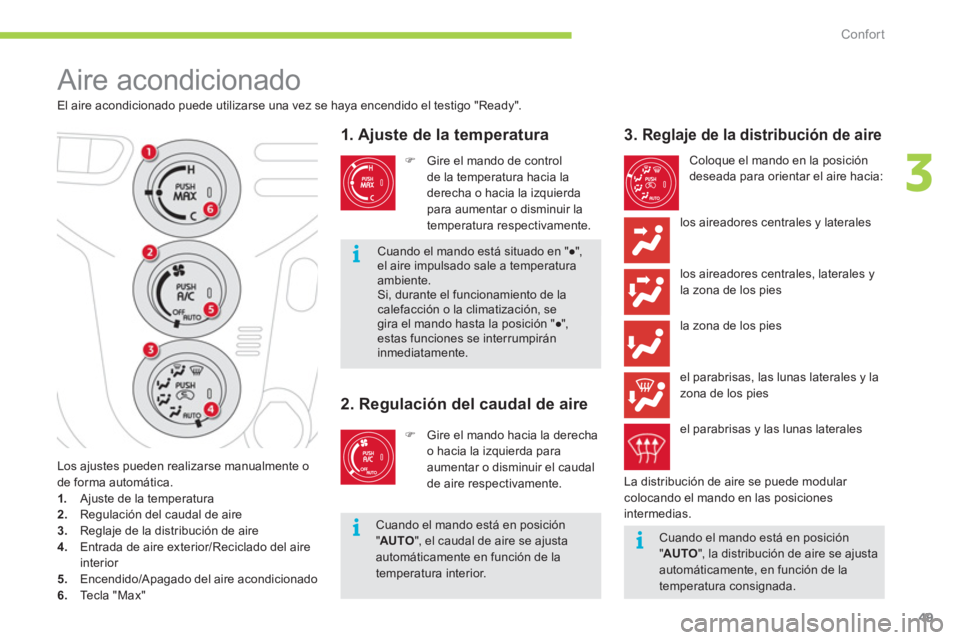

Aire acondicionado


El aire acondicionado puede utilizarse una vez se haya encendido el testigo "Ready".


















1. Ajuste de la temperatura



)
Gire el mando de control
de la temperatura hacia la
derecha o hacia la izquierda
para aumentar o disminuir la
temperatura respectivamente.


2. Regulación del caudal de aire



)
Gire el mando hacia la derecha
o hacia la izquierda para
aumentar o disminuir el caudal
de aire respectivamente.


3. Reglaje de la distribución de aire

Coloque el mando en la posición
deseada para orientar el aire hacia:
los aireadores centrales y laterales
los aireadores centrales, laterales y
la zona de los pies
la zona de los pies
el parabrisas, las lunas laterales y la
zona de los pies
Los ajustes pueden realizarse manualmente o
de forma automática.


1.
Ajuste de la temperatura

2.
Regulación del caudal de aire

3.
Reglaje de la distribución de aire

4.
Entrada de aire exterior/Reciclado del aire
interior

5.
Encendido/Apagado del aire acondicionado

6.
Tecla "Max"
Cuando el mando está situado en "●",
el aire impulsado sale a temperatura
ambiente.
Si, durante el funcionamiento de la
calefacción o la climatización, se
gira el mando hasta la posición "●",
estas funciones se interrumpirán
inmediatamente.
Cuando el mando está en posición
" AUTO
", el caudal de aire se ajusta
automáticamente en función de la
temperatura interior. el parabrisas y las lunas laterales
La distribución de aire se puede modular
colocando el mando en las posiciones
intermedias.
Cuando el mando está en posición
" AUTO
", la distribución de aire se ajusta
automáticamente, en función de la
temperatura consignada.

Confort
50

4. Entrada de aire/Reciclado
de aire





5. Encendido/Apagado del aire
acondicionado

Encendido



)
Pulse la tecla "A /C "
; el piloto de la tecla se
encenderá.

El aire acondicionado no funciona cuando
el caudal de aire está neutralizado.




Apagado



)
Pulse de nuevo la tecla "A /C "
; el piloto de
la tecla se apagará.
El corte del aire acondicionado puede generar
molestias (humedad, vaho...).


6. Tecla "MAX"

La entrada de aire exterior permite evitar la
formación de vaho en el parabrisas y las lunas
laterales.
El reciclado de aire permite aislar el habitáculo
de olores y humos exteriores.
En cuanto sea posible, vuelva a permitir la
entrada de aire exterior para evitar el riesgo
de degradación de la calidad del aire y la
formación de vaho.


)
Pulse esta tecla para hacer
circular el aire interior; el piloto
se encenderá.

)
Pulse de nuevo la tecla para
permitir la entrada de aire
exterior; el piloto se apagará.

El aire acondicionado está previsto
para funcionar eficazmente en todas
las estaciones del año, siempre que
las ventanillas estén cerradas.
El aire acondicionado permite:


- en verano, reducir la temperatura;

-
en invierno, con temperaturas superiores a
3 °C, aumentar la eficacia del desempañado.


Esta tecla permite calentar o refrigerar el
habitáculo rápidamente. Sólo funciona cuando
el mando de caudal de aire está en una
posición distinta de " OFF
".
Pulse esta tecla; el piloto
correspondiente se encenderá.
A continuación, coloque el mando de ajuste de
la temperatura en la posición deseada:


- en "●" para una ventilación máxima;

- entre "●" y "H" para una calefacción
máxima;

- entre "C" y "●" para una climatización
máxima.

3
i
Confort
51


)
Apague el desempañado de la
luneta trasera y de los retrovisores
exteriores en cuanto deje de ser
necesario para limitar el consumo
eléctrico del vehículo y optimizar su
autonomía.

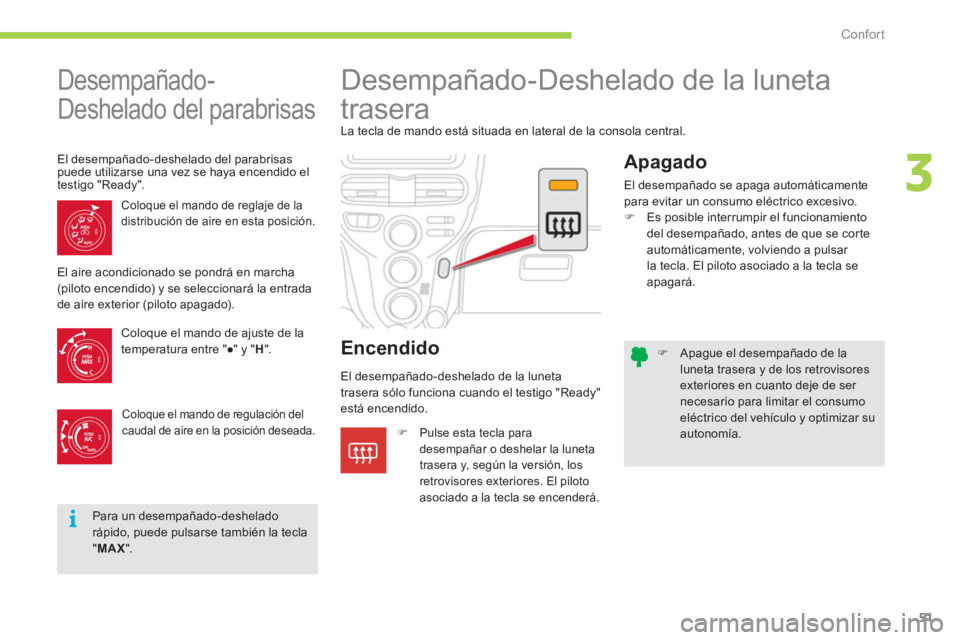

Desempañado-
Deshelado del parabrisas









Desempañado-Deshelado de la luneta
trasera
La tecla de mando está situada en lateral de la consola central.


)

Pulse esta tecla para
desempañar o deshelar la luneta
trasera y, según la versión, los
retrovisores exteriores. El piloto
asociado a la tecla se encenderá.


Coloque el mando de reglaje de la
distribución de aire en esta posición.

Encendido
Apagado

El desempañado se apaga automáticamente
para evitar un consumo eléctrico excesivo.


)
Es posible interrumpir el funcionamiento
del desempañado, antes de que se cor te
automáticamente, volviendo a pulsar
la tecla. El piloto asociado a la tecla se
apagará.
Para un desempañado-deshelado
rápido, puede pulsarse también la tecla
" MAX
". El aire acondicionado se pondrá en marcha
(piloto encendido) y se seleccionará la entrada
de aire exterior (piloto apagado).
Coloque el mando de ajuste de la
temperatura entre "●" y " H
".

Coloque el mando de regulación del
caudal de aire en la posición deseada.








El desempañado-deshelado del parabrisas
puede utilizarse una vez se haya encendido el
testigo "Ready".
El desempañado-deshelado de la luneta
trasera sólo funciona cuando el testigo "Ready"
está encendido.

i
!
Conducción
52

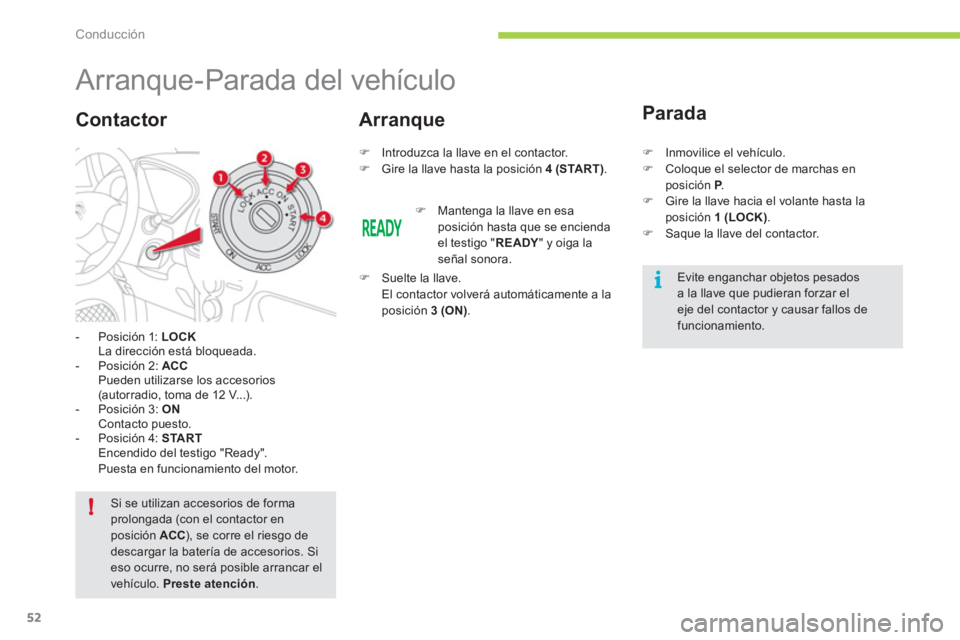

Arranque-Parada del vehículo



- Posición 1: LOCK

La dirección está bloqueada.

- Posición 2: ACC

Pueden utilizarse los accesorios
(autorradio, toma de 12 V...).

- Posición 3: ON

Contacto puesto.

- Posición 4: START

Encendido del testigo "Ready".
Puesta en funcionamiento del motor.


Contactor



)
Introduzca la llave en el contactor.

)
Gire la llave hasta la posición 4 (START)
.


Arranque
Parada



)
Inmovilice el vehículo.

)
Coloque el selector de marchas en
posición P
.

)
Gire la llave hacia el volante hasta la
posición 1 (LOCK)
.

)
Saque la llave del contactor.
)
Mantenga la llave en esa
posición hasta que se encienda
el testigo " READY
" y oiga la
señal sonora.

)
Suelte la llave.
El contactor volverá automáticamente a la
posición 3 (ON)
.
Evite enganchar objetos pesados
a la llave que pudieran forzar el
eje del contactor y causar fallos de
funcionamiento.
Si se utilizan accesorios de forma
prolongada (con el contactor en
posición ACC
), se corre el riesgo de
descargar la batería de accesorios. Si
eso ocurre, no será posible arrancar el
vehículo. Preste atención
.

4
!
Conducción
53

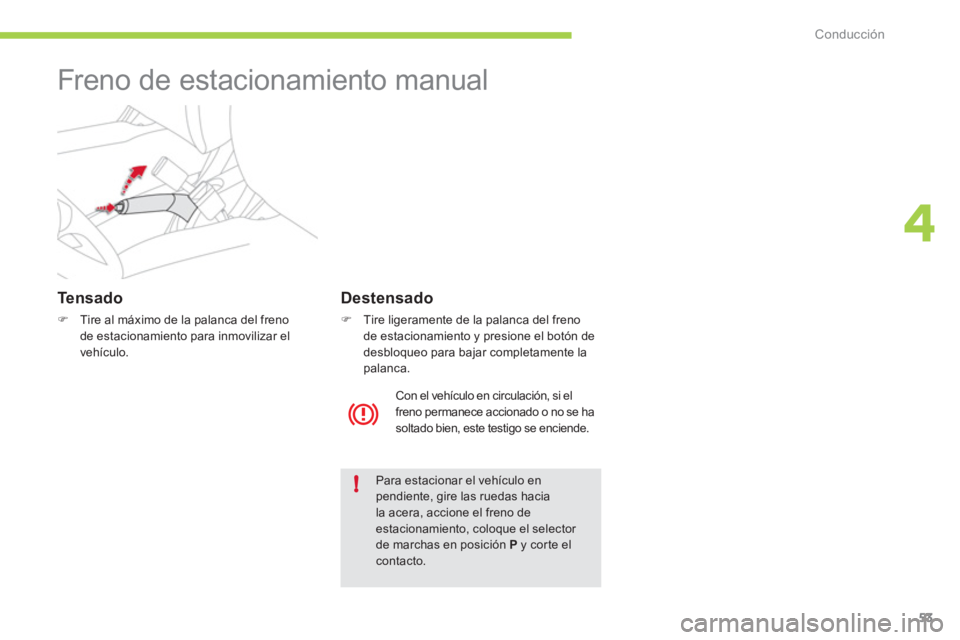

Freno de estacionamiento manual


Te n s a d o



)
Tire al máximo de la palanca del freno
de estacionamiento para inmovilizar el
vehículo.

Para estacionar el vehículo en
pendiente, gire las ruedas hacia
la acera, accione el freno de
estacionamiento, coloque el selector
de marchas en posición P
y cor te el
contacto.



Destensado



)
Tire ligeramente de la palanca del freno
de estacionamiento y presione el botón de
desbloqueo para bajar completamente la
palanca.
Con el vehículo en circulación, si el
freno permanece accionado o no se ha
soltado bien, este testigo se enciende.

Conducción
54

P.
Parking (estacionamiento)
Esta posición permite arrancar el vehículo.
Para abandonar la posición P
, es necesario
pisar el freno.

R.
Reverse (marcha atrás)

N.
Neutral (punto muer to)

D.
Drive (marcha adelante)

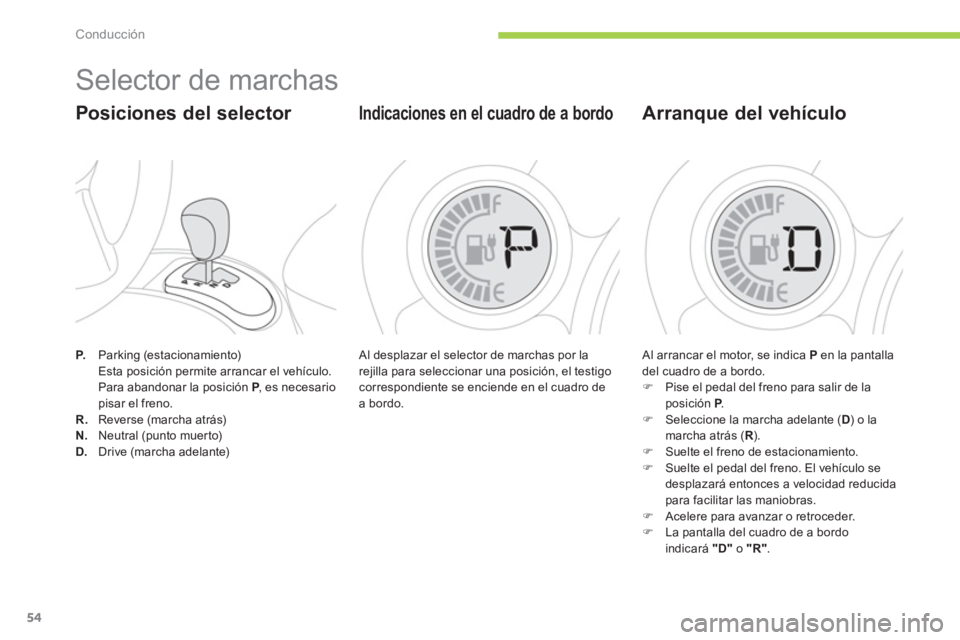

Selector de marchas


Posiciones del selector

Al desplazar el selector de marchas por la
rejilla para seleccionar una posición, el testigo
correspondiente se enciende en el cuadro de
a bordo.


Indicaciones en el cuadro de a bordo

Al arrancar el motor, se indica P
en la pantalla
del cuadro de a bordo.


)
Pise el pedal del freno para salir de la
posición P
.

)
Seleccione la marcha adelante ( D
) o la
marcha atrás ( R
).

)
Suelte el freno de estacionamiento.

)
Suelte el pedal del freno. El vehículo se
desplazará entonces a velocidad reducida
para facilitar las maniobras.

)
Acelere para avanzar o retroceder.

)
La pantalla del cuadro de a bordo
indicará "D"
o "R"
.



Arranque del vehículo
