Información práctica
87


)
Levante la tapa de protección del borne (+).


)
Conecte un extremo del cable rojo al borne
(+) de la batería averiada A

,
y luego el otro
extremo al borne (+) de la batería auxiliar B
.

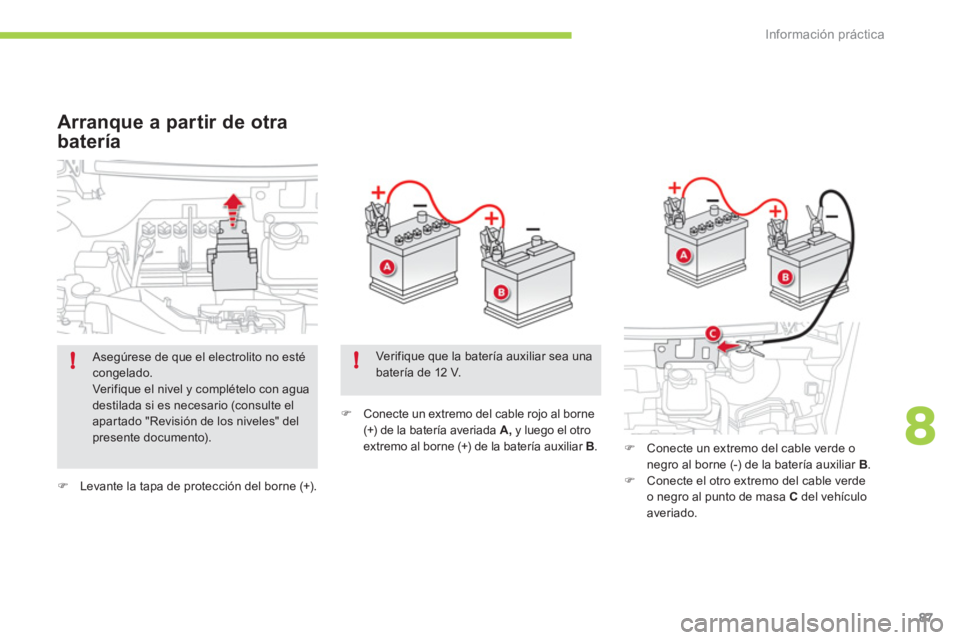

Arranque a partir de otra
batería

)
Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B
.

)
Conecte el otro extremo del cable verde
o negro al punto de masa C
del vehículo
averiado. Asegúrese de que el electrolito no esté
congelado.
Verifique el nivel y complételo con agua
destilada si es necesario (consulte el
apar tado "Revisión de los niveles" del
presente documento). Verifique que la batería auxiliar sea una
batería de 12 V.

!
Información práctica
88

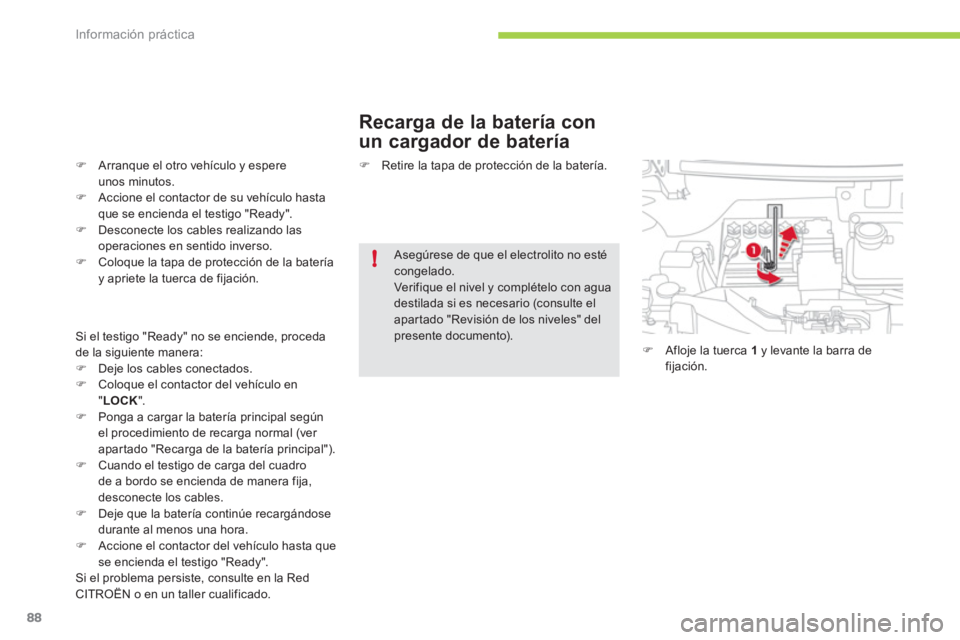

Recarga de la batería con
un cargador de batería

)
Arranque el otro vehículo y espere
unos minutos.

)
Accione el contactor de su vehículo hasta
que se encienda el testigo "Ready".

)
Desconecte los cables realizando las
operaciones en sentido inverso.

)
Coloque la tapa de protección de la batería
y apriete la tuerca de fijación.


Si el testigo "Ready" no se enciende, proceda
de la siguiente manera:


)
Deje los cables conectados.

)
Coloque el contactor del vehículo en
" LOCK
".

)
Ponga a cargar la batería principal según
el procedimiento de recarga normal (ver
apartado "Recarga de la batería principal").

)
Cuando el testigo de carga del cuadro
de a bordo se encienda de manera fija,
desconecte los cables.

)
Deje que la batería continúe recargándose
durante al menos una hora.

)
Accione el contactor del vehículo hasta que
se encienda el testigo "Ready".
Si el problema persiste, consulte en la Red
CITROËN o en un taller cualificado.



)
Retire la tapa de protección de la batería.
Asegúrese de que el electrolito no esté
congelado.
Verifique el nivel y complételo con agua
destilada si es necesario (consulte el
apar tado "Revisión de los niveles" del
presente documento).


)
Afloje la tuerca 1
y levante la barra de
fijación.

8
!
i
Información práctica
89

No recargue la batería sin haber
desconectado imperativamente los
terminales y si haber sacado la batería
del compartimento delantero.
No desconecte los terminales si el
testigo "Ready" está encendido, ni
durante la recarga del vehículo.


Antes de la desconexión

Antes de desconectar la batería,
espere 2 minutos después de cor tar el
contacto.
Las baterías contienen sustancias
nocivas, como ácido sulfúrico y plomo.
Éstas deben eliminarse según las
prescripciones legales, y en ningún
caso deben tirarse junto con los
residuos domésticos.
Lleve las baterías gastadas a un punto
de recogida adecuado.




)

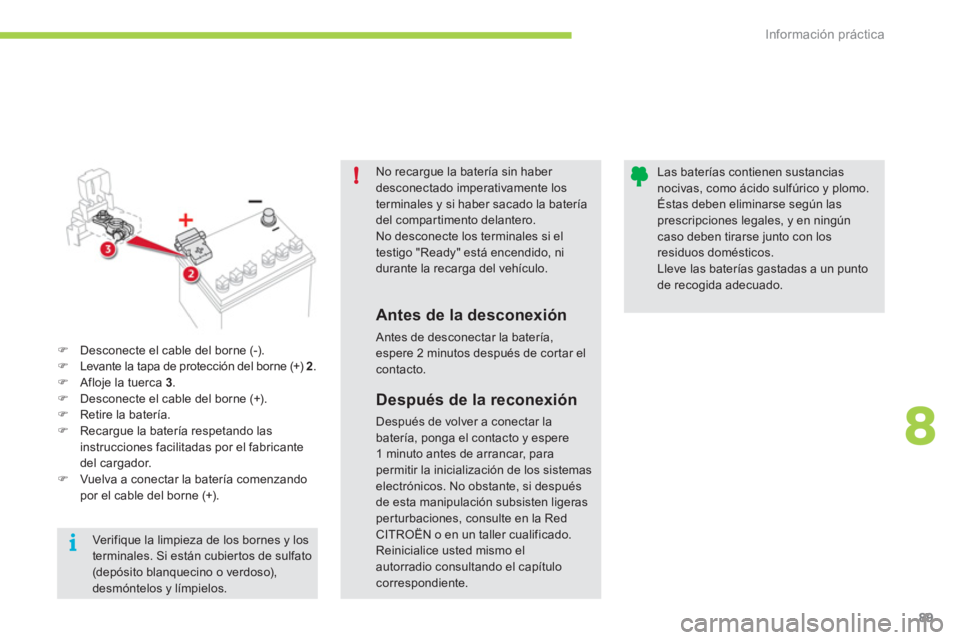

Desconecte el cable del borne (-).

)
Levante la tapa de protección del borne (+) 2
.

)
Afloje la tuerca 3
.

)
Desconecte el cable del borne (+).

)
Retire la batería.

)
Recargue la batería respetando las
instrucciones facilitadas por el fabricante
del cargador.

)
Vuelva a conectar la batería comenzando
por el cable del borne (+).



Después de la reconexión

Después de volver a conectar la
batería, ponga el contacto y espere
1 minuto antes de arrancar, para
permitir la inicialización de los sistemas
electrónicos. No obstante, si después
de esta manipulación subsisten ligeras
perturbaciones, consulte en la Red
CITROËN o en un taller cualificado.
Reinicialice usted mismo el
autorradio consultando el capítulo
correspondiente.
Verifique la limpieza de los bornes y los
terminales. Si están cubier tos de sulfato
(depósito blanquecino o verdoso),
desmóntelos y límpielos.

Información práctica
90
El kit se encuentra en el compartimento situado
bajo la banqueta trasera, en el lado derecho.
Por tanto, para acceder al kit deberá desmontar
el asiento trasero. Se trata de un sistema completo, compuesto
por un compresor y un bote de producto de
sellado, que permite reparar temporalmente

un neumático, para poder llegar al taller más
cercano.
Está previsto para reparar la mayoría de los
pinchazos que pueden afectar al neumático,
localizados en la banda de rodadura del
neumático.

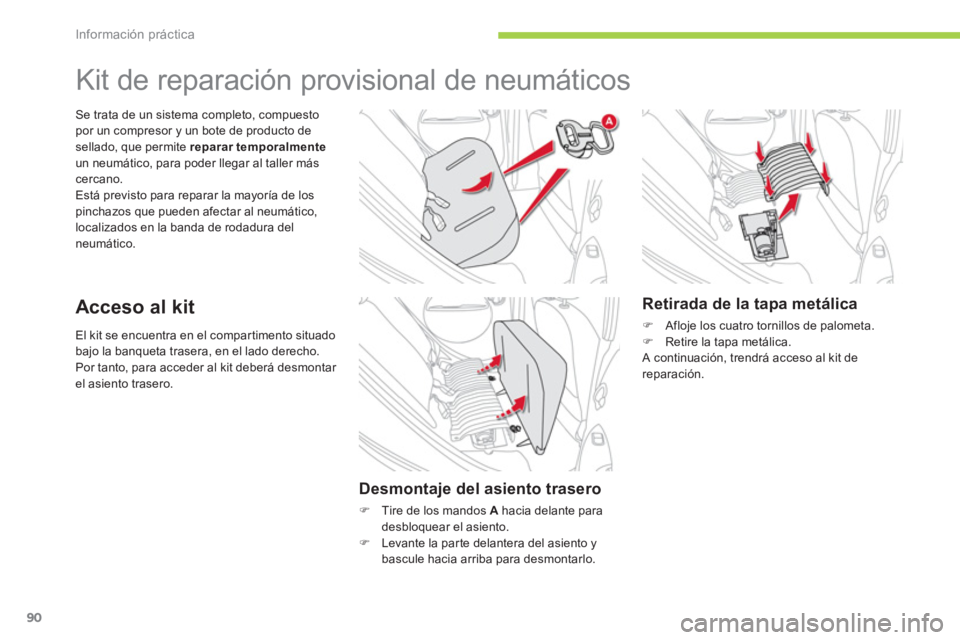

Kit de reparación provisional de neumáticos


Acceso al kit


Desmontaje del asiento trasero



)
Tire de los mandos A
hacia delante para
desbloquear el asiento.

)
Levante la parte delantera del asiento y
bascule hacia arriba para desmontarlo.



Retirada de la tapa metálica



)
Afloje los cuatro tornillos de palometa.

)
Retire la tapa metálica.
A continuación, trendrá acceso al kit de
reparación.

8
i
!
Información práctica
91


1.
Compresor de 12 V con manómetro
integrado, para medir y ajustar la presión
del neumático

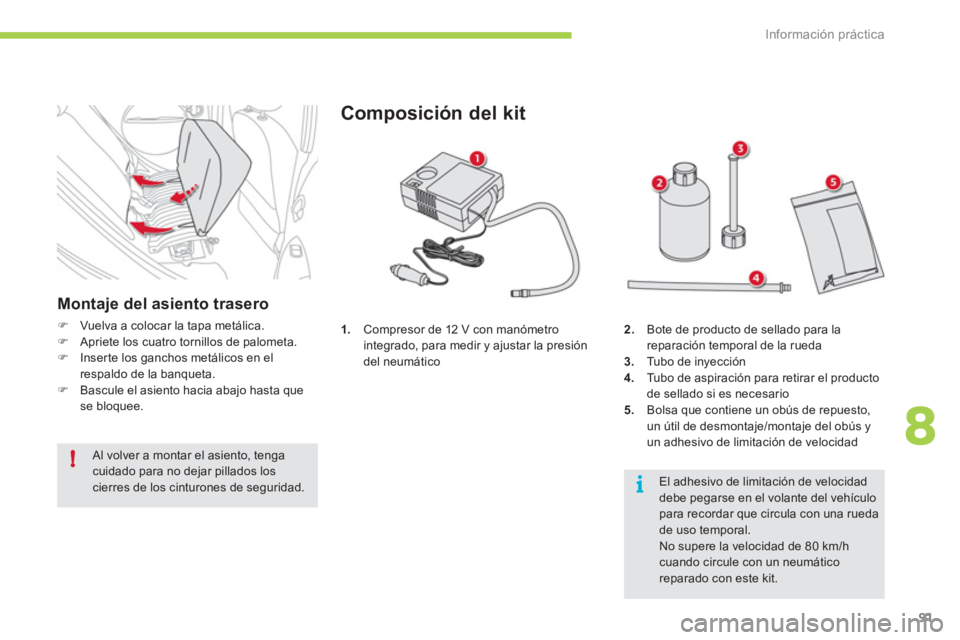

Composición del kit


2.
Bote de producto de sellado para la
reparación temporal de la rueda

3.
Tu b o d e i n y e c c i ó n

4.
Tubo de aspiración para retirar el producto
de sellado si es necesario

5.
Bolsa que contiene un obús de repuesto,
un útil de desmontaje/montaje del obús y
un adhesivo de limitación de velocidad
El adhesivo de limitación de velocidad
debe pegarse en el volante del vehículo
para recordar que circula con una rueda
de uso temporal.
No supere la velocidad de 80 km/h
cuando circule con un neumático
reparado con este kit.


Montaje del asiento trasero



)
Vuelva a colocar la tapa metálica.

)
Apriete los cuatro tornillos de palometa.

)
Inser te los ganchos metálicos en el
respaldo de la banqueta.

)
Bascule el asiento hacia abajo hasta que
se bloquee.
Al volver a montar el asiento, tenga
cuidado para no dejar pillados los
cierres de los cinturones de seguridad.

!
i
Información práctica
92

Procedimiento de reparación

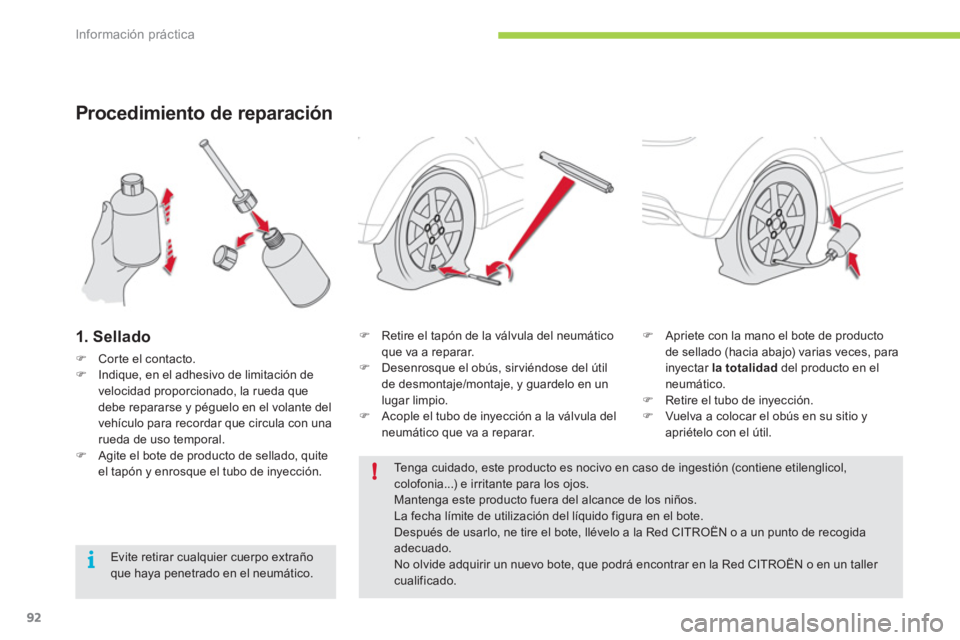

1. Sellado



)
Corte el contacto.

)
Indique, en el adhesivo de limitación de
velocidad proporcionado, la rueda que
debe repararse y péguelo en el volante del
vehículo para recordar que circula con una
rueda de uso temporal.

)
Agite el bote de producto de sellado, quite
el tapón y enrosque el tubo de inyección.
)
Retire el tapón de la válvula del neumático
que va a reparar.

)
Desenrosque el obús, sir viéndose del útil
de desmontaje/montaje, y guardelo en un
lugar limpio.

)
Acople el tubo de inyección a la válvula del
neumático que va a reparar.
)
Apriete con la mano el bote de producto
de sellado (hacia abajo) varias veces, para
inyectar la totalidad
del producto en el
neumático.

)
Retire el tubo de inyección.

)
Vuelva a colocar el obús en su sitio y
apriételo con el útil.


Tenga cuidado, este producto es nocivo en caso de ingestión (contiene etilenglicol,
colofonia...) e irritante para los ojos.
Mantenga este producto fuera del alcance de los niños.
La fecha límite de utilización del líquido figura en el bote.
Después de usarlo, ne tire el bote, llévelo a la Red CITROËN o a un punto de recogida
adecuado.
No olvide adquirir un nuevo bote, que podrá encontrar en la Red CITROËN o en un taller
cualificado.
Evite retirar cualquier cuerpo extraño
que haya penetrado en el neumático.

8
!
i
Información práctica
93

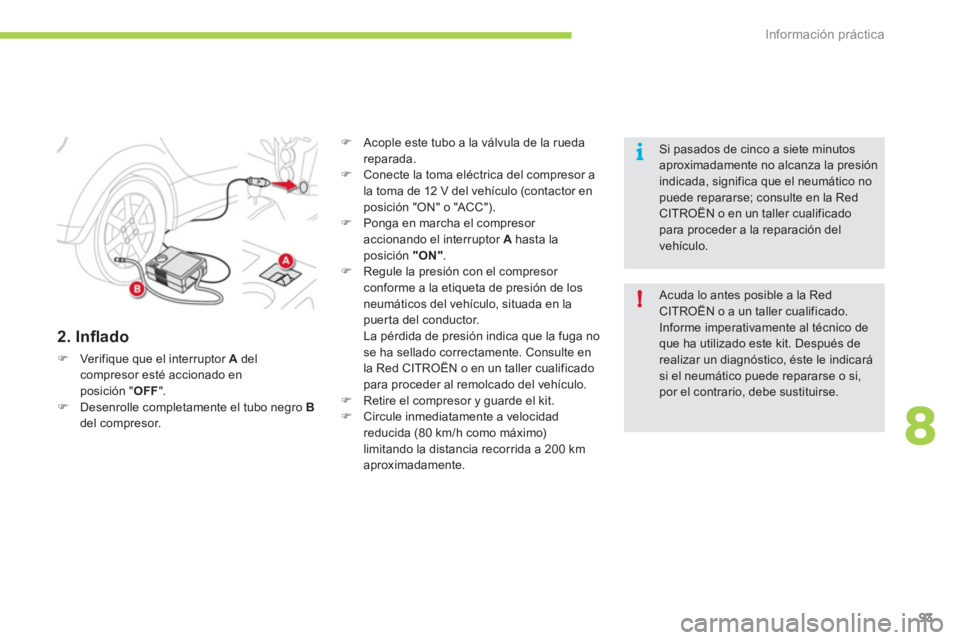

2. Infl ado



)
Verifique que el interruptor A
del
compresor esté accionado en
posición " OFF
".

)
Desenrolle completamente el tubo negro B

del compresor.
)
Acople este tubo a la válvula de la rueda
reparada.

)
Conecte la toma eléctrica del compresor a
la toma de 12 V del vehículo (contactor en
posición "ON" o "ACC").

)
Ponga en marcha el compresor
accionando el interruptor A
hasta la
posición "

ON

"
.

)
Regule la presión con el compresor
conforme a la etiqueta de presión de los
neumáticos del vehículo, situada en la
puerta del conductor.
La pérdida de presión indica que la fuga no
se ha sellado correctamente. Consulte en
la Red CITROËN o en un taller cualificado
para proceder al remolcado del vehículo.

)
Retire el compresor y guarde el kit.

)
Circule inmediatamente a velocidad
reducida (80 km/h como máximo)
limitando la distancia recorrida a 200 km
aproximadamente.
Acuda lo antes posible a la Red
CITROËN o a un taller cualificado.
Informe imperativamente al técnico de
que ha utilizado este kit. Después de
realizar un diagnóstico, éste le indicará
si el neumático puede repararse o si,
por el contrario, debe sustituirse.

Si pasados de cinco a siete minutos
aproximadamente no alcanza la presión
indicada, significa que el neumático no
puede repararse; consulte en la Red
CITROËN o en un taller cualificado
para proceder a la reparación del
vehículo.

i
Información práctica
94

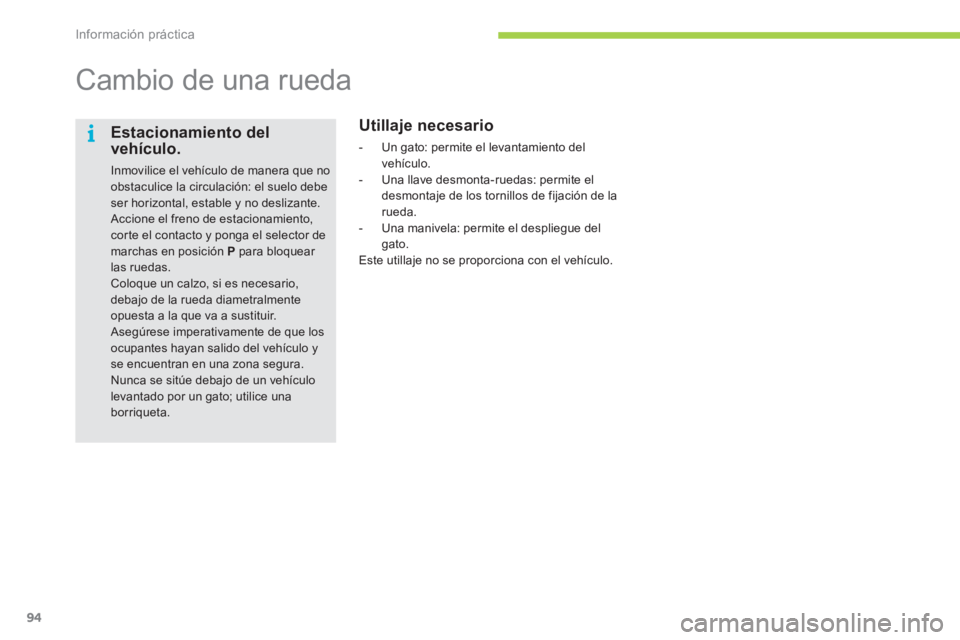

Cambio de una rueda


Utillaje necesario



- Un gato: permite el levantamiento del
vehículo.

- Una llave desmonta-ruedas: permite el
desmontaje de los tornillos de fijación de la
rueda.

- Una manivela: permite el despliegue del
gato.
Este utillaje no se proporciona con el vehículo.


Estacionamiento del
vehículo.
Inmovilice el vehículo de manera que no
obstaculice la circulación: el suelo debe
ser horizontal, estable y no deslizante.
Accione el freno de estacionamiento,
corte el contacto y ponga el selector de
marchas en posición P
para bloquear
las ruedas.
Coloque un calzo, si es necesario,
debajo de la rueda diametralmente
opuesta a la que va a sustituir.
Asegúrese imperativamente de que los
ocupantes hayan salido del vehículo y
se encuentran en una zona segura.
Nunca se sitúe debajo de un vehículo
levantado por un gato; utilice una
borriqueta.
