2012 CITROEN C-ZERO Manuales de Empleo (in Spanish)

8
Información práctica
95



)

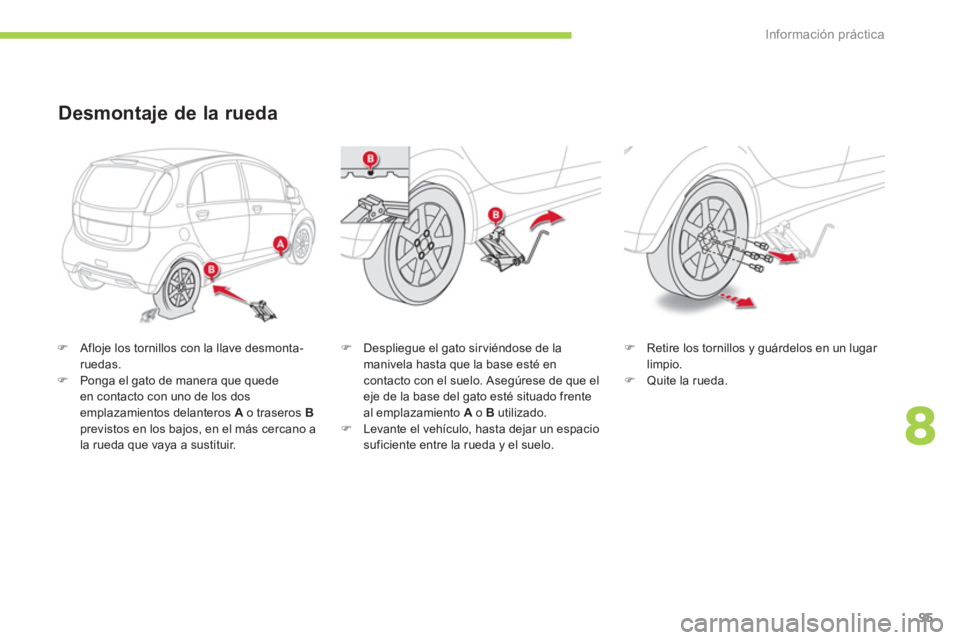

Afloje los tornillos con la llave desmonta-
ruedas.

)
Ponga el gato de manera que quede
en contacto con uno de los dos
emplazamientos delanteros A
o traseros B

previstos en los bajos, en el más cercano a
la rueda que vaya a sustituir.

Desmontaje de la rueda


)
Despliegue el gato sir viéndose de la
manivela hasta que la base esté en
contacto con el suelo. Asegúrese de que el
eje de la base del gato esté situado frente
al emplazamiento A
o B
utilizado.

)
Levante el vehículo, hasta dejar un espacio
suficiente entre la rueda y el suelo.
)
Retire los tornillos y guárdelos en un lugar
limpio.

)
Quite la rueda.

i
Información práctica
96

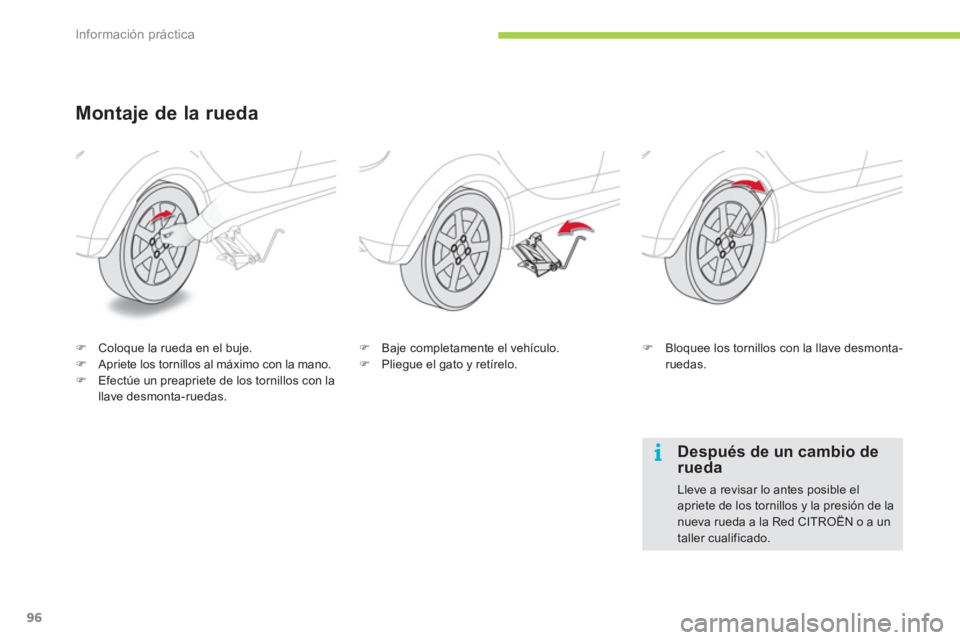

Montaje de la rueda




)
Coloque la rueda en el buje.

)
Apriete los tornillos al máximo con la mano.

)
Efectúe un preapriete de los tornillos con la
llave desmonta-ruedas.
)
Baje completamente el vehículo.

)
Pliegue el gato y retírelo.
)
Bloquee los tornillos con la llave desmonta-
ruedas.



Después de un cambio de
rueda
Lleve a revisar lo antes posible el
apriete de los tornillos y la presión de la
nueva rueda a la Red CITROËN o a un
taller cualificado.

8
!
Información práctica
97

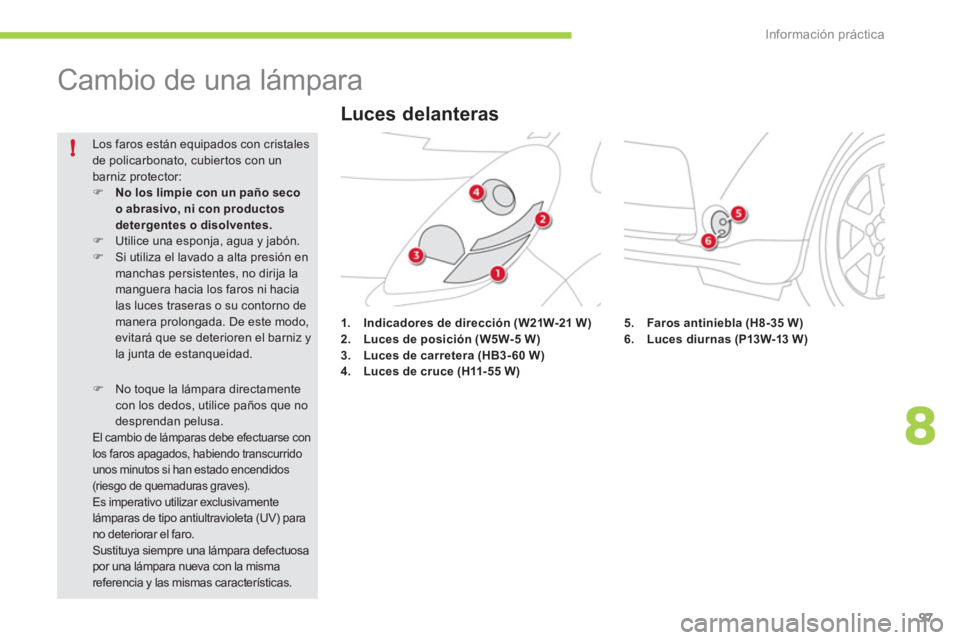

Cambio de una lámpara













































1.
Indicadores de dirección
(W21W-21 W)


2.
Luces de posición (W5W-5 W)


3.
Luces de carretera (HB3- 60 W)


4.
Luces de cruce (H11-55 W)
Los faros están equipados con cristales
de policarbonato, cubier tos con un
barniz protector:


)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.


)
Utilice una esponja, agua y jabón.

)
Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz y
la junta de estanqueidad.



)
No toque la lámpara directamente
con los dedos, utilice paños que no
desprendan pelusa.

El cambio de lámparas debe efectuarse con
los faros apagados, habiendo transcurrido
unos minutos si han estado encendidos
(riesgo de quemaduras graves).
Es imperativo utilizar exclusivamente
lámparas de tipo antiultravioleta (UV) para
no deteriorar el faro.
Sustituya siempre una lámpara defectuosa
por una lámpara nueva con la misma
referencia y las mismas características.


Luces delanteras


5.
Faros antiniebla
(H8-35 W)


6.
Luces diurnas (P13W-13 W)

Información práctica
98

)

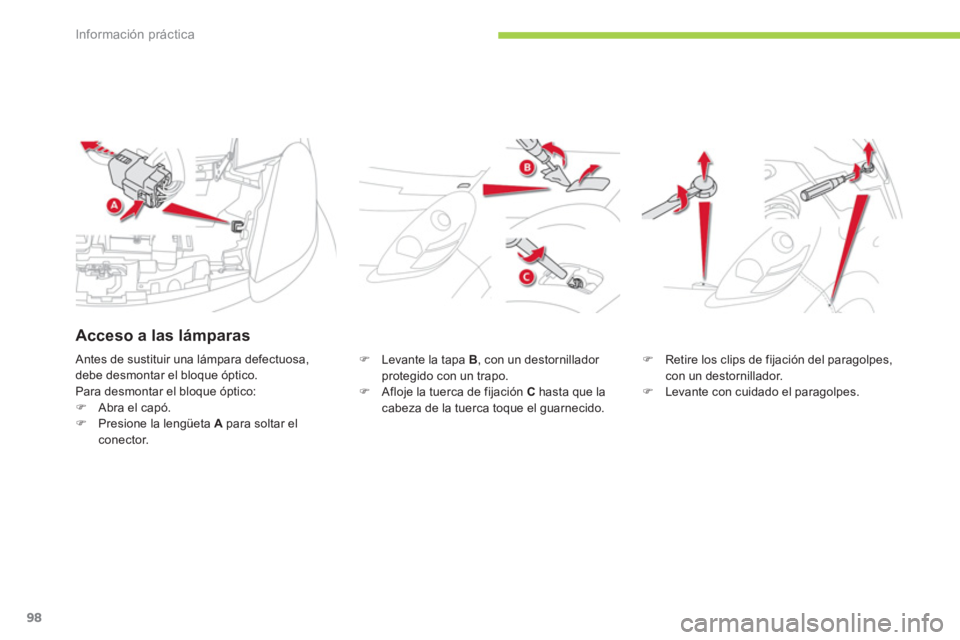

Levante la tapa B
, con un destornillador
protegido con un trapo.

)
Afloje la tuerca de fijación C
hasta que la
cabeza de la tuerca toque el guarnecido.
)
Retire los clips de fijación del paragolpes,
con un destornillador.

)
Levante con cuidado el paragolpes. Antes de sustituir una lámpara defectuosa,
debe desmontar el bloque óptico.
Para desmontar el bloque óptico:


)
Abra el capó.

)
Presione la lengüeta A
para soltar el
conector.

Acceso a las lámparas

8
Información práctica
99

)

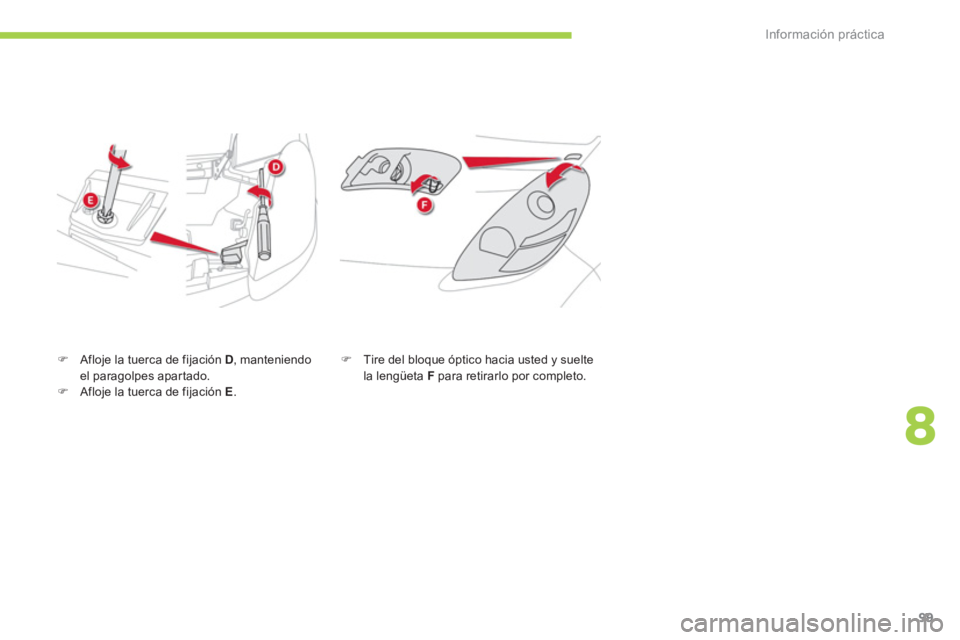

Afloje la tuerca de fijación D
, manteniendo
el paragolpes apar tado.

)
Afloje la tuerca de fijación E
.
)
Tire del bloque óptico hacia usted y suelte
la lengüeta F
para retirarlo por completo.

i
Información práctica
100

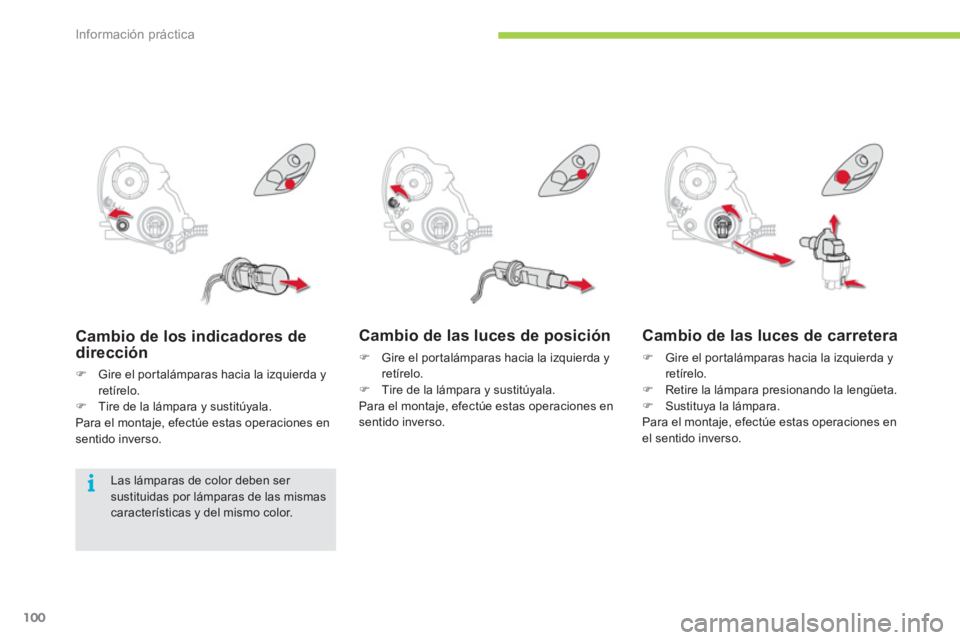

Cambio de las luces de posición



)
Gire el por talámparas hacia la izquierda y
retírelo.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.


Cambio de las luces de carretera



)
Gire el por talámparas hacia la izquierda y
retírelo.

)
Retire la lámpara presionando la lengüeta.

)
Sustituya la lámpara.
Para el montaje, efectúe estas operaciones en
el sentido inverso.


Cambio de los indicadores de
dirección


)
Gire el por talámparas hacia la izquierda y
retírelo.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Las lámparas de color deben ser
sustituidas por lámparas de las mismas
características y del mismo color.

8
Información práctica
101

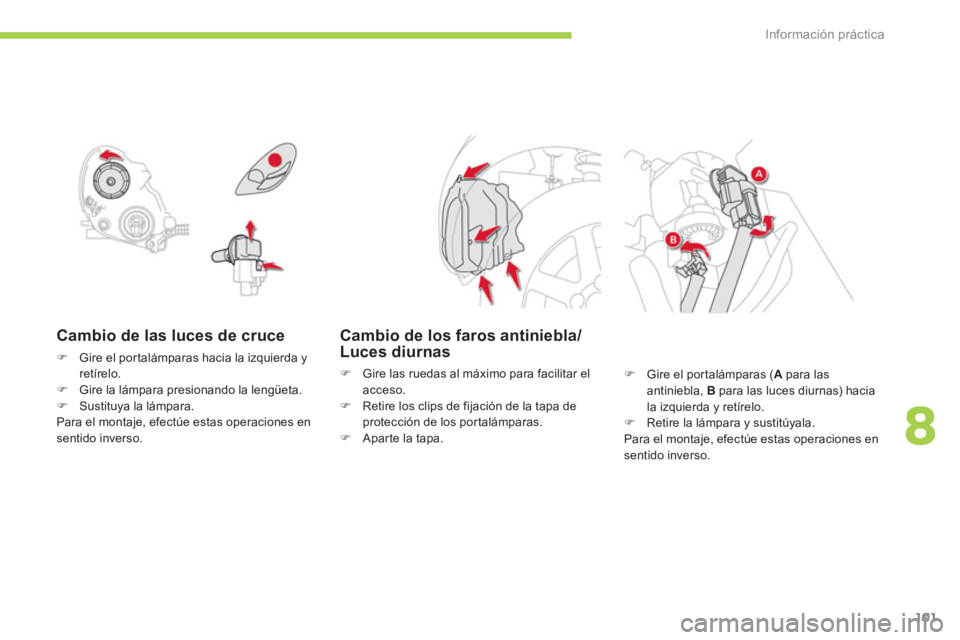

Cambio de las luces de cruce



)
Gire el por talámparas hacia la izquierda y
retírelo.

)
Gire la lámpara presionando la lengüeta.

)
Sustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.


Cambio de los faros antiniebla/
Luces diurnas


)
Gire las ruedas al máximo para facilitar el
acceso.

)
Retire los clips de fijación de la tapa de
protección de los por talámparas.

)
Apar te la tapa.
)
Gire el portalámparas ( A
para las
antiniebla, B
para las luces diurnas) hacia
la izquierda y retírelo.

)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.

i
i
Información práctica
102

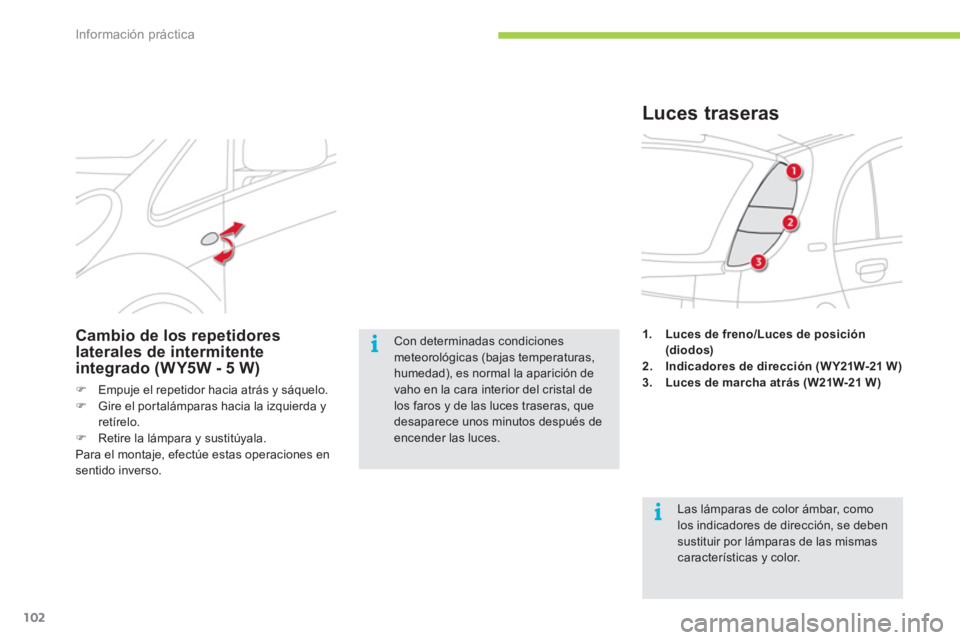

1.
Luces de freno/Luces de posición
(diodos)


2.
Indicadores de dirección (W Y21W-21 W)


3.
Luces de marcha atrás (W21W-21 W)













































Luces traseras

Las lámparas de color ámbar, como
los indicadores de dirección, se deben
sustituir por lámparas de las mismas
características y color. Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.



Cambio de los repetidores
laterales de intermitente
integrado (WY5W - 5 W)


)
Empuje el repetidor hacia atrás y sáquelo.

)
Gire el por talámparas hacia la izquierda y
retírelo.

)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
