2012 CITROEN C-ZERO Manuales de Empleo (in Spanish)

8

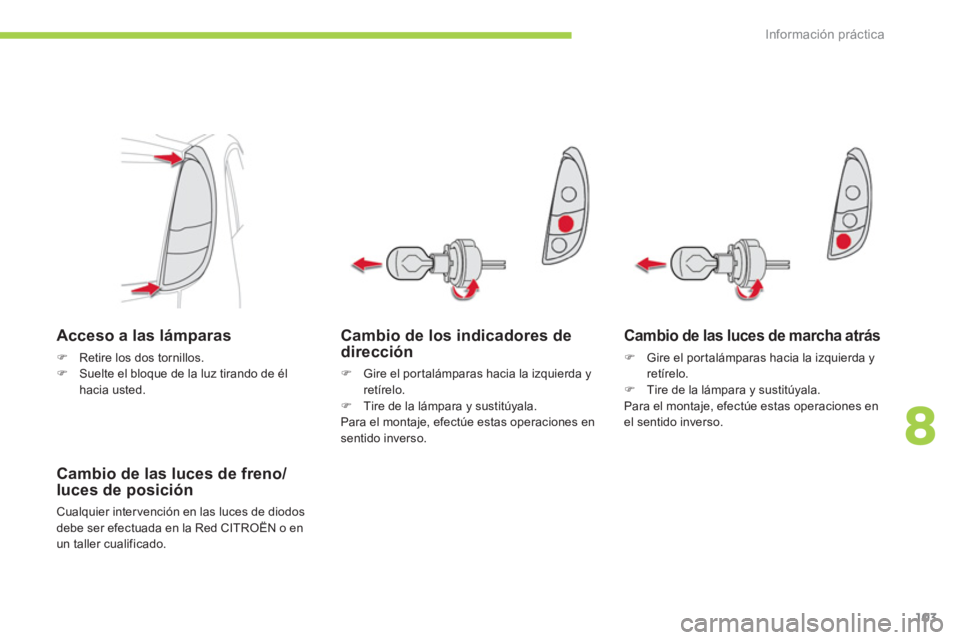

Información práctica
103

Cambio de los indicadores de
dirección


)
Gire el por talámparas hacia la izquierda y
retírelo.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.


Acceso a las lámparas



)
Retire los dos tornillos.

)
Suelte el bloque de la luz tirando de él
hacia usted.



Cambio de las luces de freno/
luces de posición
Cualquier inter vención en las luces de diodos
debe ser efectuada en la Red CITROËN o en
un taller cualificado.


Cambio de las luces de marcha atrás



)
Gire el por talámparas hacia la izquierda y
retírelo.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
el sentido inverso.

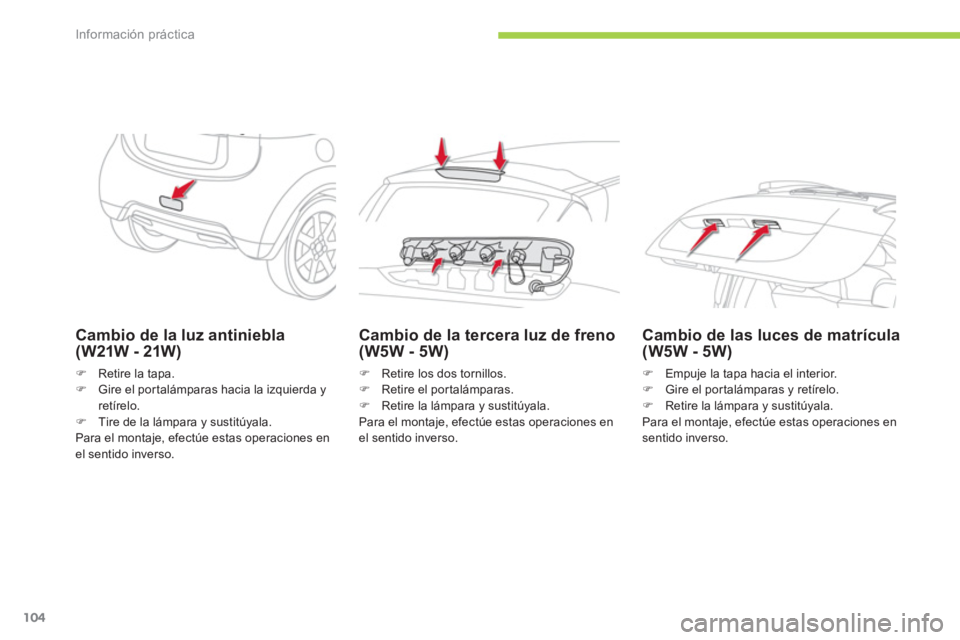

Información práctica
104

Cambio de la luz antiniebla
(W21W - 21W)


)
Retire la tapa.

)
Gire el por talámparas hacia la izquierda y
retírelo.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
el sentido inverso.


Cambio de la tercera luz de freno
(W5W - 5W)


)
Retire los dos tornillos.

)
Retire el portalámparas.

)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
el sentido inverso.


Cambio de las luces de matrícula
(W5W - 5W)


)
Empuje la tapa hacia el interior.

)
Gire el por talámparas y retírelo.

)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.

8
i
!

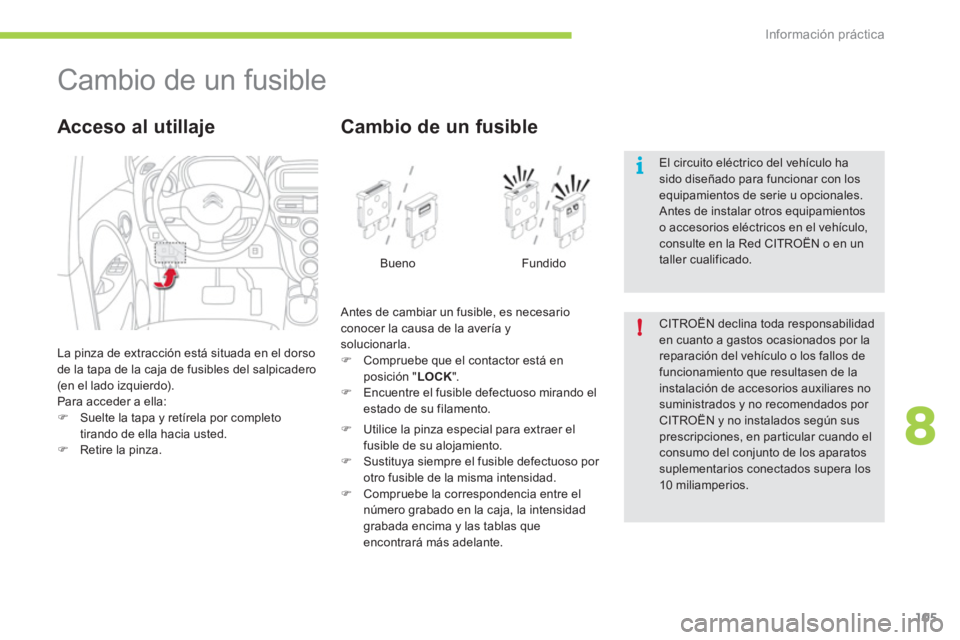

Información práctica
105











Cambio de un fusible

La pinza de extracción está situada en el dorso
de la tapa de la caja de fusibles del salpicadero
(en el lado izquierdo).
Para acceder a ella:


)
Suelte la tapa y retírela por completo
tirando de ella hacia usted.

)
Retire la pinza.



Acceso al utillaje

Antes de cambiar un fusible, es necesario
conocer la causa de la avería y
solucionarla.


)
Compruebe que el contactor está en
posición " LOCK
".

)
Encuentre el fusible defectuoso mirando el
estado de su filamento.


Cambio de un fusible

Bueno Fundido


)
Utilice la pinza especial para extraer el
fusible de su alojamiento.

)
Sustituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.

)
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada encima y las tablas que
encontrará más adelante. CITROËN declina toda responsabilidad
en cuanto a gastos ocasionados por la
reparación del vehículo o los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados y no recomendados por
CITROËN y no instalados según sus
prescripciones, en par ticular cuando el
consumo del conjunto de los aparatos
suplementarios conectados supera los
10 miliamperios. El circuito eléctrico del vehículo ha
sido diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la Red CITROËN o en un
taller cualificado.

Información práctica
106

Fusibles en el salpicadero

La caja de fusibles está situada en la par te
inferior del salpicadero (en el lado izquierdo).

Fusible N º



Intensidad



Funciones




1



7,5 A

Luces de posición delantera y trasera izquierda


2



15 A

To m a d e a c c e s o r i o s


3



-

No utilizado


4



7,5 A

Motor de arranque


5



20 A

Sistema de audio


6



-

No utilizado


7



7,5 A


Equipamientos de a bordo, luces de posición delantera y trasera derecha



8



7,5 A

Retovisores exteriores eléctricos


9



7,5 A

Supervisor


10



7,5 A

Aire acondicionado


11



10 A

Luz antiniebla trasera


12



15 A

Bloqueo de las puertas


13



10 A

Luz de techo

8

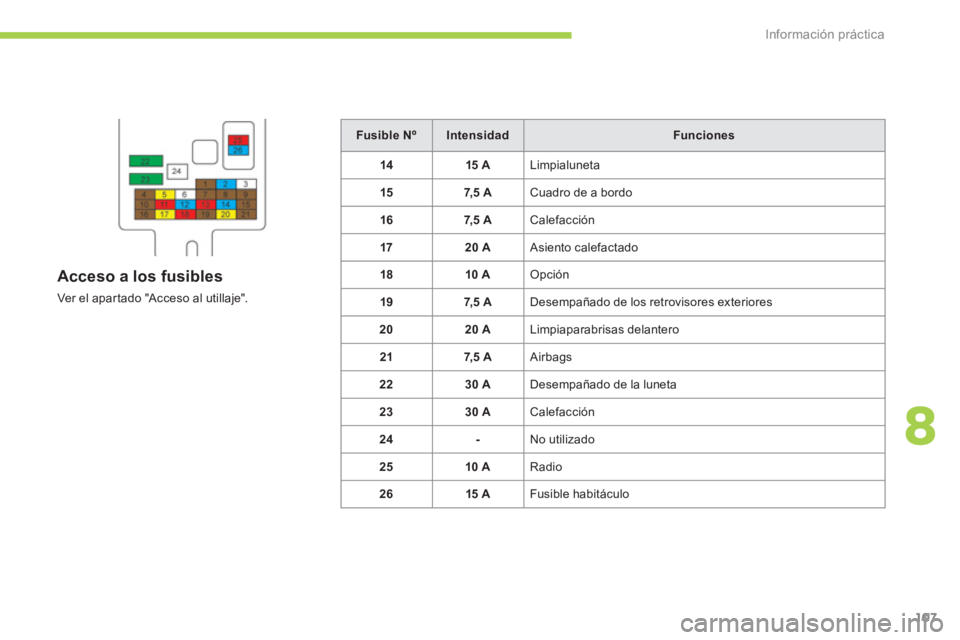

Información práctica
107


Fusible N º



Intensidad



Funciones




14



15 A

Limpialuneta


15



7, 5 A

Cuadro de a bordo


16



7, 5 A

Calefacción


17



20 A

Asiento calefactado


18



10 A

Opción


19



7,5 A

Desempañado de los retrovisores exteriores


20



20 A

Limpiaparabrisas delantero


21



7,5 A

Airbags


22



30 A

Desempañado de la luneta


23



30 A

Calefacción


24



-

No utilizado


25



10 A

Radio


26



15 A

Fusible habitáculo


Acceso a los fusibles

Ver el apar tado "Acceso al utillaje".

i

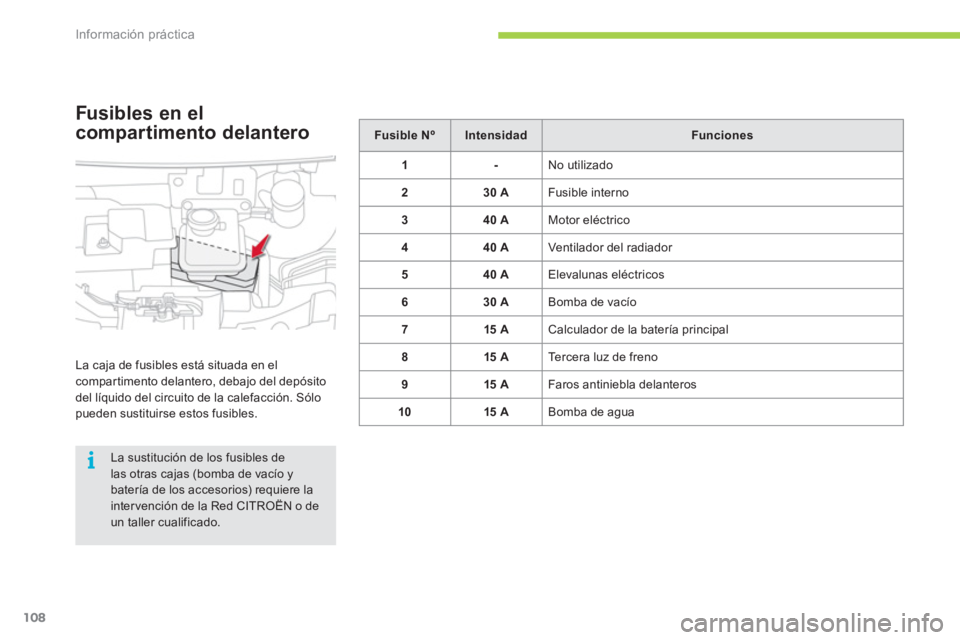

Información práctica
108


Fusible N º



Intensidad



Funciones




1



-
No utilizado


2



30 A

Fusible interno


3



40 A

Motor eléctrico


4



40 A

Ventilador del radiador


5



40 A

Elevalunas eléctricos


6



30 A

Bomba de vacío


7



15 A

Calculador de la batería principal


8



15

A

Tercera luz de freno


9



15 A

Faros antiniebla delanteros


10



15 A

Bomba de agua


Fusibles en el
compartimento delantero
La caja de fusibles está situada en el
compartimento delantero, debajo del depósito
del líquido del circuito de la calefacción. Sólo
pueden sustituirse estos fusibles.

La sustitución de los fusibles de
las otras cajas (bomba de vacío y
batería de los accesorios) requiere la
intervención de la Red CITROËN o de
un taller cualificado.

8

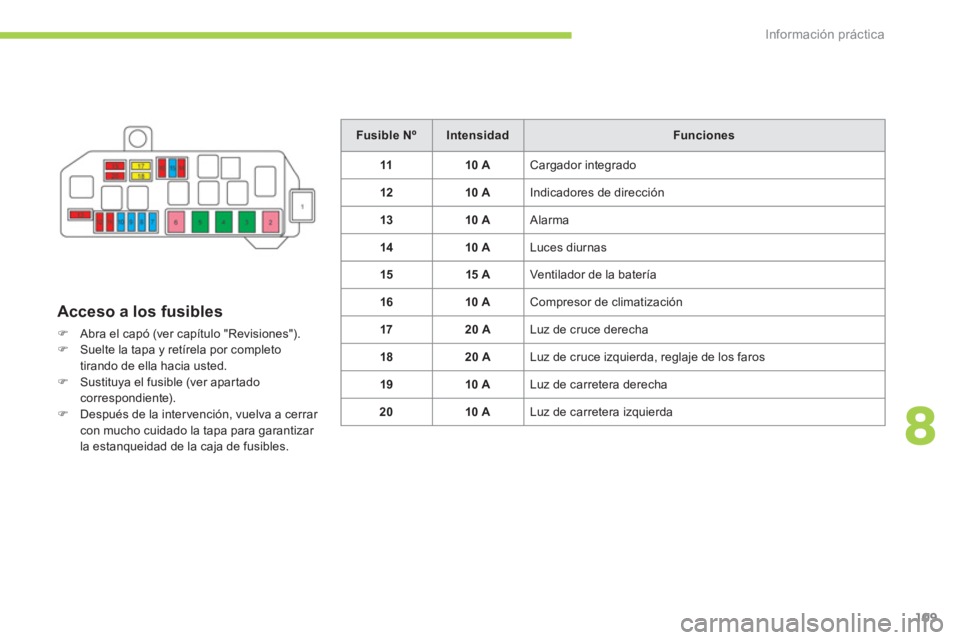

Información práctica
109

Acceso a los fusibles



)
Abra el capó (ver capítulo "Revisiones").

)
Suelte la tapa y retírela por completo
tirando de ella hacia usted.

)
Sustituya el fusible (ver apar tado
correspondiente).

)
Después de la inter vención, vuelva a cerrar
con mucho cuidado la tapa para garantizar
la estanqueidad de la caja de fusibles.

Fusible N º



Intensidad



Funciones




11



10

A

Cargador integrado


12



10

A

Indicadores de dirección


13



10 A

Alarma


14



10 A

Luces diurnas


15



15

A

Ventilador de la batería


16



10 A

Compresor de climatización


17



20 A

Luz de cruce derecha


18



20 A

Luz de cruce izquierda, reglaje de los faros


19



10 A

Luz de carretera derecha


20



10 A

Luz de carretera izquierda

i !
!

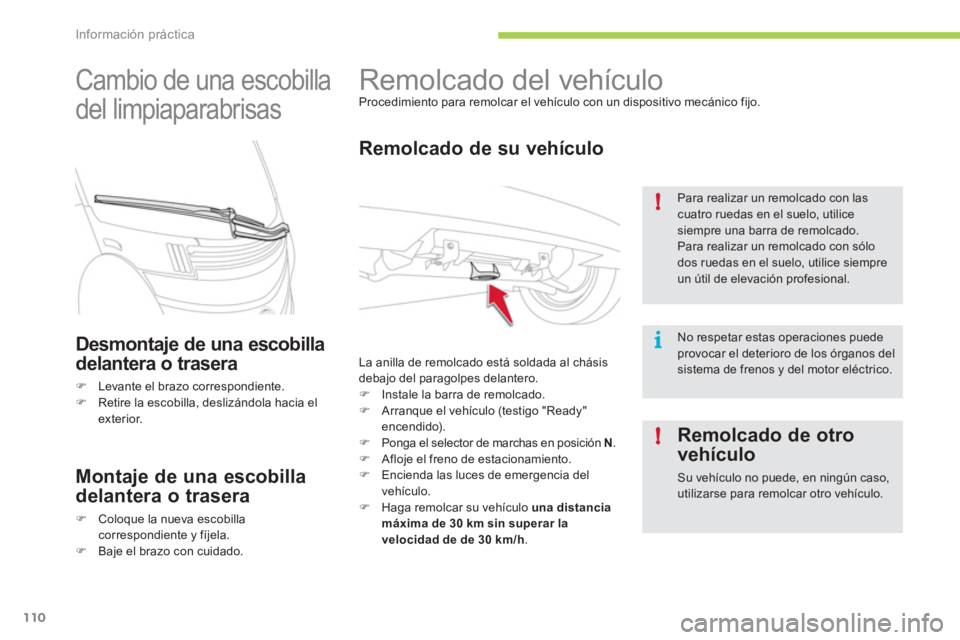

Información práctica
110





Remolcado del vehículo
Procedimiento para remolcar el vehículo con un dispositivo mecánico fijo.


Remolcado de su vehículo

La anilla de remolcado está soldada al chásis
debajo del paragolpes delantero.


)
Instale la barra de remolcado.

)
Arranque el vehículo (testigo "Ready"
encendido).

)
Ponga el selector de marchas en posición N
.

)
Afloje el freno de estacionamiento.

)
Encienda las luces de emergencia del
vehículo.

)
Haga remolcar su vehículo una distancia
máxima de 30 km sin superar la
velocidad de de 30 km/h
.
Para realizar un remolcado con las
cuatro ruedas en el suelo, utilice
siempre una barra de remolcado.
Para realizar un remolcado con sólo
dos ruedas en el suelo, utilice siempre
un útil de elevación profesional.

No respetar estas operaciones puede
provocar el deterioro de los órganos del
sistema de frenos y del motor eléctrico.








Cambio de una escobilla
del limpiaparabrisas

Desmontaje de una escobilla
delantera o trasera


)
Levante el brazo correspondiente.

)
Retire la escobilla, deslizándola hacia el
exterior.



Montaje de una escobilla
delantera o trasera


)
Coloque la nueva escobilla
correspondiente y fíjela.

)
Baje el brazo con cuidado.



Remolcado de otro
vehículo
Su vehículo no puede, en ningún caso,
utilizarse para remolcar otro vehículo.
