Peruutusvalojen vaihto


)
Avaa tavaratilan luukku (katso luku
"Ovet ja luukut").

)
Aseta tavaratilasta käsin ruuvitaltta
peitekannen A
aukkoon ja vipua sil-
lä kansi auki.

Rekisterikilven valon vaihto


)
Avaa tavaratilan luukku (katso luku
"Ovet ja luukut") saadaksesi esille
rekisterikilven valot D
.

)
Poista valoyksikkö D
työntämällä
sitä vasemmalle.
)
Kierrä holkkia B
vasemmalle ja
poista se.
)
Vedä lamppua C
ja vaihda se.
Asenna valoyksikkö päinvastaisessa jär-
jestyksessä.
)
Työnnä ohut ruuvitaltta lampun la-
sin aukkoon ja paina kielekettä E
.

)
Poista valoyksikön lasi.

)
Vedä lamppua ja vaihda se.
Asenna valoyksikkö päinvastaisessa jär-
jestyksessä.


)
Valoyksikön asentaminen: työnnä
ensin kieleke F
paikalleen ja asen-
na tämän jälkeen kieleke G
saman-
suuntaisesti.

IX
KÄYTÄNNÖN TIETOJA
144
Sumuvalojen vaihto


)
Avaa tavaratilan luukku ja sen ala-
osa (katso luku "Ovet ja luukut") ja
laske alas kansi A
.

)
Irrota neljä kiinnikettä B
ruuvitaltalla
ja irrota valon peitelevy.

)
Poista ruuvit C
ja irrota valoyksikkö.
)
Käännä holkkia ja lamppua D
yh-
dessä vasemmalle.

)
Poista lamppu.
Asenna valoyksikkö päinvastaisessa jär-
jestyksessä.


)
Kun asennat valoyksikön paikalleen,
aseta molemmat tapit E
korin puolella
oleviin aukkoihin.

IX
KÄYTÄNNÖN TIETOJA
145
MATKUSTAMON LAMPUT

Etu-
ja takakattovalot



)
Irrota kattovalon suojus ruuvimeisselillä.

)
Irrota polttimo painamalla kielekettä A
.
Kiinnitä suojus asettamalla koukut auton korissa oleviin reikiin.
Hansikaslokeron valo



)
Kierrä kantaa B
vastapäivään ja ir-
rota se.

)
Irrota polttimo.

Alavalo



)
Irrota valon suojus ruuvimeisselillä.

)
Irrota polttimo.

IX
!
KÄYTÄNNÖN TIETOJA
146
SULAKKEEN VAIHTO Sulakkeen vaihto

Jos sähköjärjestelmässä on häiriö, sen
syy on etsittävä ja vika korjattava en-
nen sulakkeen vaihtamista.


)
Etsi viallinen sulake tarkistamalla
sulakelangan kunto.


Työkalujen sijainti

Sulakkeiden irrotuspihti on moottoritilan
sulakerasiassa.
Se otetaan esille seuraavasti:


)
Avaa konepelti (katso lisätietoja lu-
vusta "Ovet ja luukut").

)
Paina koukkua A
ja avaa salpa.

)
Poista kansi kokonaan.

)
Poista pihti B
.
Ehjä Viallinen


)
Poista sulake paikaltaan erikoispih-
tien avulla.

)
Viallinen sulake pitää aina vaihtaa
teholtaan samankokoiseen sulak-
keeseen.

)
Varmista, että rasiaan merkitty nu-
mero, sulakkeessa oleva numero ja
alla olevissa taulukoissa oleva nu-
mero ovat samat.
Vaihtosulakkeita on moottoritilan su-
lakerasian kannessa.
Autosi sähköjärjestelmä on suunniteltu niin,
että se toimii häiriöittä sähkökäyttöisten va-
kiovarusteiden ja lisävarusteiden kanssa.
Ota yhteyttä valtuutettuun CITROËN-huol-
tokorjaamoon tai valtuutettuun korjaamoon,
jos aiot asentaa autoosi muita varusteita tai
sähkölaitteita.
CITROËN ei korvaa korjauskus-
tannuksia, jotka johtuvat sellaisten
sähkökäyttöisten lisälaitteiden asen-
nuksesta tai käytöstä, joita CITROËN ei
ole toimittanut eikä suositellut ja joita ei
ole asennettu valtuutetussa huoltokorjaa-
mossa ohjeiden mukaisesti. Tämä koskee
erityisesti lisälaitteita, joiden kuormitus ylit-
tää 10 mA.

IX
KÄYTÄNNÖN TIETOJA
147

Kojelaudan sulakerasia

Sulakerasiat sijaitsevat kojelaudan ala-
osassa kannellisen säilytyslokeron ta-
kana (vasemmalla puolella).

Sulakerasian saaminen esille


)
Avaa peitekansi A
.

)
Irrota se vetämällä itseesi päin.

)
Vaihda sulake (katso tätä käsittele-
vää lukua).

Sulake





Ampeeriluku




Toiminnot




1 *



30 A

Lämmitys.


2



15 A

Jarruvalot, lisäjarruvalo, BSI-keskusohjausyksikkö


3



10 A

Takasumuvalot.


4



30 A

Tuulilasinpyyhkimet ja lasinpesulaite edessä.


5



10 A

Diagnoosipistoke


6



20 A

Keskuslukitus, sivutaustapeilit


7



15 A

Autoradio, telematiikka, monitoiminäyttö, hands
free –varusteet.


8



7,5 A

Kauko-ohjain/avain, ilmastointilaitteen ohjausyksikkö,
mittaristo, kytkinpaneeli, ohjauspyörän sivussa olevat
kytkimet.


9



15 A

Monitoiminäyttö, mittaristo


10



15 A

BSI-keskusohjausyksikkö


11



15 A

Takalasinpyyhin


12



7,5 A

Mittaristo, nelipyörävetojärjestelmän ohjausyksikkö,
ilmastointilaitteen kytkinpaneeli, ABS-ohjausyksikkö,
monitoiminäyttö, automaattinen ajovalojen
korkeussäätö, istuinlämmitys, turvatyynyjärjestelmän
ohjausyksikkö, ohjauspyörän kulma-anturi,
kattoluukku, takalasinlämmitin, kauko-ohjain


13


- Ei käytössä


14



10 A

Ohjaus- ja virtalukko


15



20 A

Kattoluukku


16



10 A

Sivutaustapeilit, autoradio, telematiikkayksikkö

IX
!
KÄYTÄNNÖN TIETOJA
148

Sulakerasian saaminen esille


)
Avaa peitekansi A
.

)
Irrota se vetämällä itseesi päin.

)
Vaihda sulake (katso tätä käsittele-
vää lukua).
* Maksisulakkeet antavat lisäsuojan sähköjärjestelmille. Maksisulakkeiden vaihto tulee antaa valtuutetun CITROËN-
huoltokorjaamon tai valtuutetun korjaamon tehtäväksi.

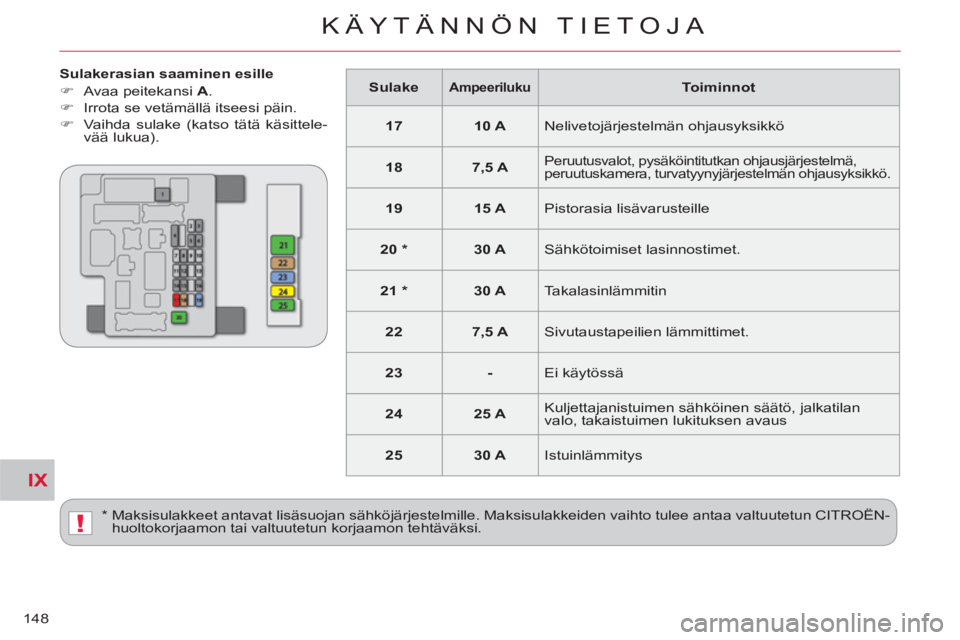

Sulake




Ampeeriluku




Toiminnot




17



10 A

Nelivetojärjestelmän ohjausyksikkö


18



7,5 A



Peruutusvalot, pysäköintitutkan ohjausjärjestelmä,
peruutuskamera, turvatyynyjärjestelmän ohjausyksikkö.


19



15 A

Pistorasia lisävarusteille


20
*



30 A

Sähkötoimiset lasinnostimet.


21
*



30 A

Takalasinlämmitin


22



7,5 A

Sivutaustapeilien lämmittimet.


23



-

Ei käytössä


24



25 A

Kuljettajanistuimen sähköinen säätö, jalkatilan
valo, takaistuimen lukituksen avaus


25



30 A

Istuinlämmitys

IX
KÄYTÄNNÖN TIETOJA
149

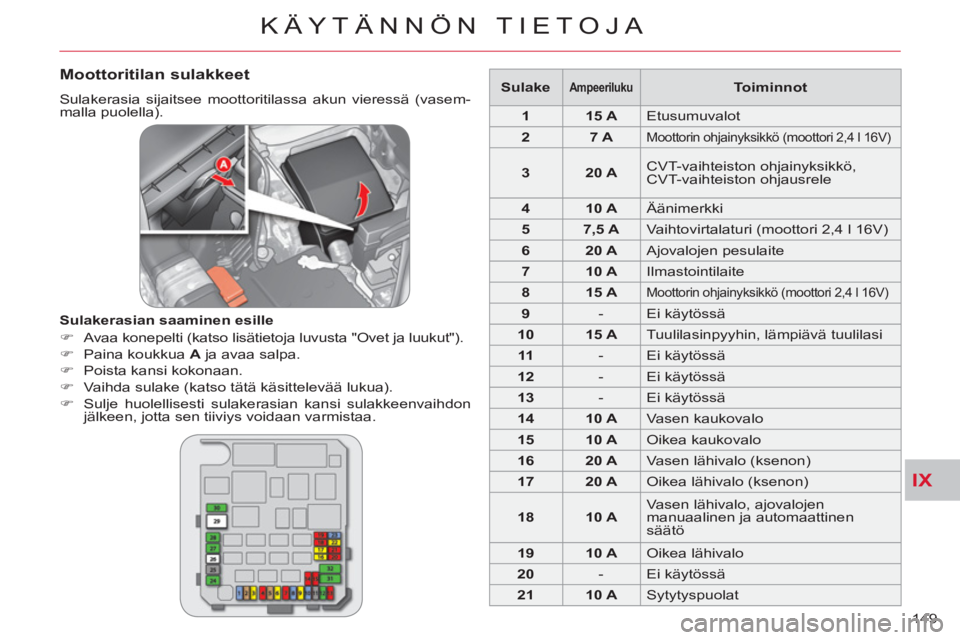

Moottoritilan sulakkeet

Sulakerasia sijaitsee moottoritilassa akun vieressä (vasem-
malla puolella).

Sulakerasian saaminen esille


)
Avaa konepelti (katso lisätietoja luvusta "Ovet ja luukut").

)
Paina koukkua A
ja avaa salpa.

)
Poista kansi kokonaan.

)
Vaihda sulake (katso tätä käsittelevää lukua).

)
Sulje huolellisesti sulakerasian kansi sulakkeenvaihdon
jälkeen, jotta sen tiiviys voidaan varmistaa.

Sulake




Ampeeriluku




Toiminnot




1



15 A

Etusumuvalot


2



7 A



Moottorin ohjainyksikkö (moottori 2,4 l 16V)



3



20 A

CVT-vaihteiston ohjainyksikkö,
CVT-vaihteiston ohjausrele


4



10 A

Äänimerkki


5



7,5 A

Vaihtovirtalaturi (moottori 2,4 l 16V)


6



20 A

Ajovalojen pesulaite


7



10 A

Ilmastointilaite


8



15 A



Moottorin ohjainyksikkö (moottori 2,4 l 16V)



9


- Ei käytössä


10



15 A

Tuulilasinpyyhin, lämpiävä tuulilasi


11


- Ei käytössä


12


- Ei käytössä


13


- Ei käytössä


14



10 A

Vasen kaukovalo


15



10 A

Oikea kaukovalo


16



20 A

Vasen lähivalo (ksenon)


17



20 A

Oikea lähivalo (ksenon)


18



10 A

Vasen lähivalo, ajovalojen
manuaalinen ja automaattinen
säätö


19



10 A

Oikea lähivalo


20


- Ei käytössä


21



10 A

Sytytyspuolat

IX
!
KÄYTÄNNÖN TIETOJA
150

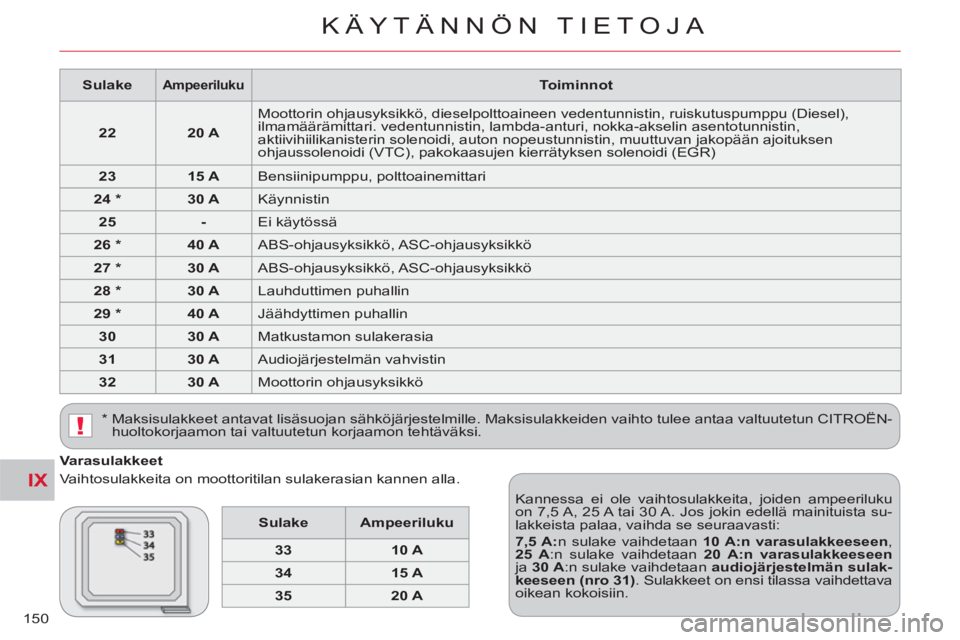

Varasulakkeet
Vaihtosulakkeita on moottoritilan sulakerasian kannen alla.
Kannessa ei ole vaihtosulakkeita, joiden ampeeriluku
on 7,5 A, 25 A tai 30 A. Jos jokin edellä mainituista su-
lakkeista palaa, vaihda se seuraavasti:

7,5 A:
n sulake vaihdetaan 10 A:n varasulakkeeseen
,
25 A
:n sulake vaihdetaan 20 A:n varasulakkeeseen

ja 30 A
:n sulake vaihdetaan audiojärjestelmän sulak-
keeseen (nro 31)
. Sulakkeet on ensi tilassa vaihdettava
oikean kokoisiin.
* Maksisulakkeet antavat lisäsuojan sähköjärjestelmille. Maksisulakkeiden vaihto tulee antaa valtuutetun CITROËN-
huoltokorjaamon tai valtuutetun korjaamon tehtäväksi.

Sulake





Ampeeriluku




Toiminnot




22



20 A

Moottorin ohjausyksikkö, dieselpolttoaineen vedentunnistin, ruiskutuspumppu (Diesel),
ilmamäärämittari. vedentunnistin, lambda-anturi, nokka-akselin asentotunnistin,
aktiivihiilikanisterin solenoidi, auton nopeustunnistin, muuttuvan jakopään ajoituksen
ohjaussolenoidi (VTC), pakokaasujen kierrätyksen solenoidi (EGR)


23



15 A

Bensiinipumppu, polttoainemittari


24
*



30 A

Käynnistin


25



-

Ei käytössä


26
*



40 A

ABS-ohjausyksikkö, ASC-ohjausyksikkö


27
*



30 A

ABS-ohjausyksikkö, ASC-ohjausyksikkö


28
*



30 A

Lauhduttimen puhallin


29
*



40 A

Jäähdyttimen puhallin


30



30 A

Matkustamon sulakerasia


31



30 A

Audiojärjestelmän vahvistin


32



30 A

Moottorin ohjausyksikkö


Sulake



Ampeeriluku




33



10 A




34



15 A




35



20 A
