2012 CITROEN C-CROSSER Omistajan Käsikirjat (in Finnish)

VIII
127

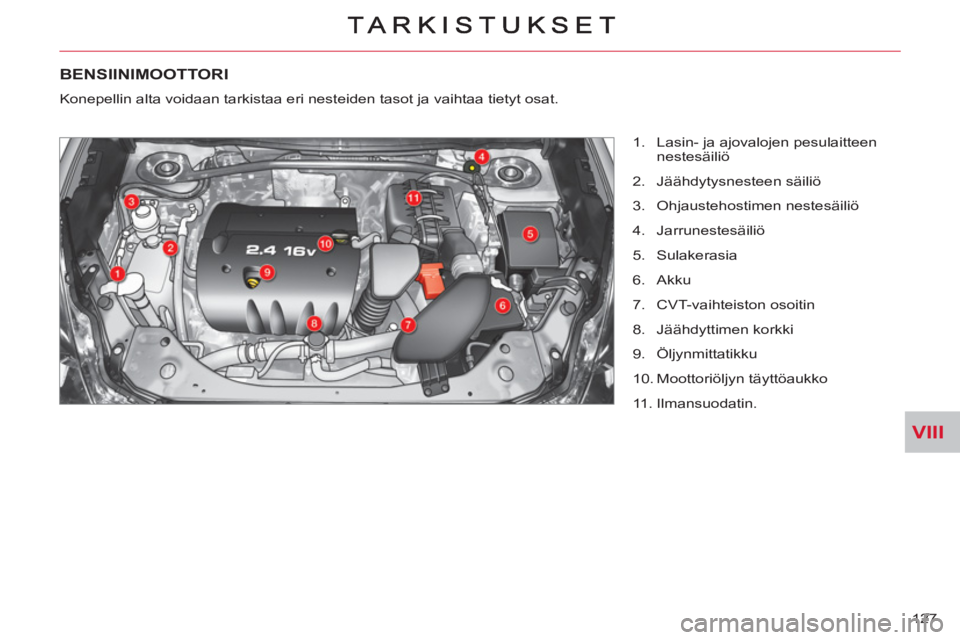

BENSIINIMOOTTORI


1. Lasin- ja ajovalojen pesulaitteen
nestesäiliö

2. Jäähdytysnesteen säiliö

3. Ohjaustehostimen nestesäiliö

4. Jarrunestesäiliö

5. Sulakerasia

6. Akku

7. CVT-vaihteiston osoitin

8. Jäähdyttimen korkki

9. Öljynmittatikku

10. Moottoriöljyn täyttöaukko

11. Ilmansuodatin. Konepellin alta voidaan tarkistaa eri nesteiden tasot ja vaihtaa tietyt osat.

VIII
128
DIESELMOOTTORI
Konepellin alta voidaan tarkistaa eri nesteiden tasot ja vaihtaa tietyt osat.


1. Jäähdytysnesteen säiliö

2. Ohjaustehostimen nestesäiliö

3. Lasin- ja ajovalon pesulaitteen
nestesäiliö

4. Jarrunestesäiliö

5. Sulakerasia

6. Akku

7. Öljynmittatikku

8. Moottoriöljyn täyttöaukko

9. Ilmansuodatin.

VIII
TARKISTUKSET
129
TASOJEN TARKISTUS
Jarrunesteen taso
Varo kuuman nesteen roiskumista, sil-
lä se voi aiheuttaa palovammoja. Avaa
korkkia ensin kahden kierroksen ver-
ran, jotta paine laskee. Kun paine on
laskenut, irrota korkki ja lisää nestettä.

Öljyn taso

Moottoriöljyn tason tarkistus
antaa oikean tuloksen vain, jos
auto on ollut vaakatasossa ja
moottori on ollut sammutettuna
yli 15 minuutin ajan.
Tarkistus suoritetaan joko sytytysvirran
kytkemisen yhteydessä mittariston öljyn-
tason mittarilla tai öljynmittatikulla.
On normaalia, että huoltoajankohtien vä-
lillä joudutaan lisäämään öljyä. Valmistaja
suosittelee öljypinnan tarkistusta ja tarvit-
taessa öljyn lisäystä 5 000 km välein. Nesteen tason tulee olla MAX-
ja MIN-merkintöjen välissä.
Ellei näin ole, tarkista jarrupalo-
jen kunto.

Jarrunesteen vaihto
Katso vaihtoväli huoltokirjasta.

Nesteen taso on mitattava, kun
moottori on kylmä. Tason tulee
olla merkintöjen LOW (matala)
ja FULL (täynnä) välissä.
Jäähdytyspuhallin säätää jääh-
dytysnesteen lämpötilaa, kun moottori
on lämmin. Puhallin toimii silloinkin, kun
sytytysvirta on katkaistu.

Autoissa, joissa on hiukkassuodatin,
jäähdytyspuhallin voi toimia myös
auton ollessa pysähdyksissä, jopa
silloin, kun moottori on kylmä.

Lisäksi silloin, kun jäähdytysjärjestel-
mässä on painetta, moottorin sam-
muttamisen jälkeen on odotettava vä-
hintään yksi tunti, ennen kuin mitään
toimenpiteitä tehdään.
pesulaitteen pesuneste *

Tarkista nesteen taso säännöl-
lisesti mittatikun avulla.

* Kohdemaan mukaan.
Öljynvaihto
Katso vaihtoväli huoltokirjasta.
Jotta moottori ja pakokaasunpuhdistus
toimisivat luotettavasti, moottoriöljyyn ei
saa koskaan lisätä mitään lisäaineita.

Öljyn tiedot
Öljyn tulee olla moottoriin sopivaa ja
valmistajan suositusten mukaista.

Nesteen tiedot
Nesteen tulee olla valmistajan suosi-
tusten mukaista ja vastata DOT4-nor-
meja.

Jäähdytysnesteen vaihto
Katso vaihtoväli huoltokirjasta.

Nesteen tiedot
Nesteen on oltava valmistajan suosi-
tusten mukaista.


Nesteen tiedot
Jotta neste puhdistaisi mahdollisimman
hyvin, sen on oltava valmistajan suosi-
tusten mukaista.

Ohjaustehostinöljyn taso

Tarkista öljyn taso, kun moottori käy
joutokäynnillä.
Varmista, että ohjaustehostinöljyn taso
on aina MIN- ja MAX-merkintöjen välis-
sä. Lisää öljyä tarvittaessa.

Nesteen tiedot
Nesteen on oltava valmistajan suosi-
tusten mukaista.
Tarkista kaikki nämä tasot säännöllisin
väliajoin ja täydennä tasoa tarvittaessa,
ellei toisin ilmoiteta.
Mikäli tasossa on tapahtunut merkittä-
vää laskua, tarkistuta kyseinen järjes-
telmä valtuutetussa CITROËN-huolto-
korjaamossa tai valtuutettu korjaamo.
Ole varovainen, kun teet moottoritilan
huoltotöitä, sillä jotkin moottorin osat
voivat olla erittäin kuumia (palovamma-
vaara).

VIII
!
TARKISTUKSET
130

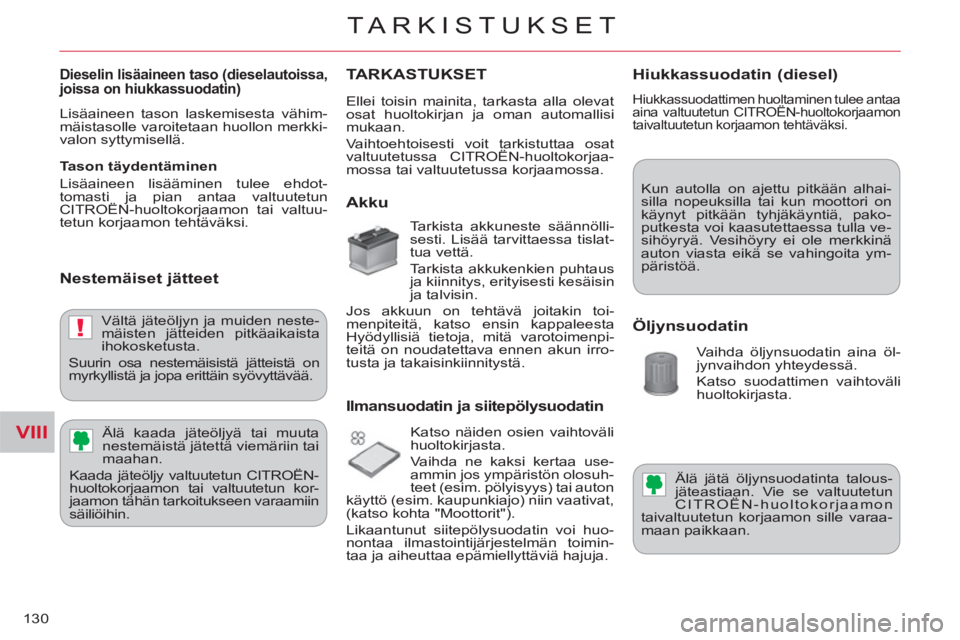

Dieselin lisäaineen taso (dieselautoissa, joissa on hiukkassuodatin)

Lisäaineen tason laskemisesta vähim-
mäistasolle varoitetaan huollon merkki-
valon syttymisellä.

Tason täydentäminen
Lisäaineen lisääminen tulee ehdot-
tomasti ja pian antaa valtuutetun
CITROËN-huoltokorjaamon tai valtuu-
tetun korjaamon tehtäväksi.


Nestemäiset jätteet
TARKASTUKSET

Akku

Tarkista akkuneste säännölli-
sesti. Lisää tarvittaessa tislat-
tua vettä.

Tarkista akkukenkien puhtaus
ja kiinnitys, erityisesti kesäisin
ja talvisin.
Jos akkuun on tehtävä joitakin toi-
menpiteitä, katso ensin kappaleesta
Hyödyllisiä tietoja, mitä varotoimenpi-
teitä on noudatettava ennen akun irro-
tusta ja takaisinkiinnitystä.


Ilmansuodatin ja siitepölysuodatin

Katso näiden osien vaihtoväli
huoltokirjasta.
Vaihda ne kaksi kertaa use-
ammin jos ympäristön olosuh-
teet (esim. pölyisyys) tai auton
käyttö (esim. kaupunkiajo) niin vaativat,
(katso kohta "Moottorit").
Likaantunut siitepölysuodatin voi huo-
nontaa ilmastointijärjestelmän toimin-
taa ja aiheuttaa epämiellyttäviä hajuja.
Öljynsuodatin

Vaihda öljynsuodatin aina öl-
jynvaihdon yhteydessä.
Katso suodattimen vaihtoväli
huoltokirjasta.
Hiukkassuodatin (diesel)
Hiukkassuodattimen huoltaminen tulee antaa
aina valtuutetun CITROËN-huoltokorjaamon
taivaltuutetun korjaamon tehtäväksi.
Kun autolla on ajettu pitkään alhai-
silla nopeuksilla tai kun moottori on
käynyt pitkään tyhjäkäyntiä, pako-
putkesta voi kaasutettaessa tulla ve-
sihöyryä. Vesihöyry ei ole merkkinä
auton viasta eikä se vahingoita ym-
päristöä.
Vältä jäteöljyn ja muiden neste-
mäisten jätteiden pitkäaikaista
ihokosketusta.
Suurin osa nestemäisistä jätteistä on
myrkyllistä ja jopa erittäin syövyttävää.
Älä kaada jäteöljyä tai muuta
nestemäistä jätettä viemäriin tai
maahan.
Kaada jäteöljy valtuutetun CITROËN-
huoltokorjaamon tai valtuutetun kor-
jaamon tähän tarkoitukseen varaamiin
säiliöihin. Älä jätä öljynsuodatinta talous-
jäteastiaan. Vie se valtuutetun
CITROËN-huoltokorjaamon
taivaltuutetun korjaamon sille varaa-
maan paikkaan. Ellei toisin mainita, tarkasta alla olevat
osat huoltokirjan ja oman automallisi
mukaan.
Vaihtoehtoisesti voit tarkistuttaa osat
valtuutetussa CITROËN-huoltokorjaa-
mossa tai valtuutetussa korjaamossa.

VIII
!
TARKISTUKSET
131

Käsivaihteisto

Katso vaihteiston huolto huol-
tokirjasta.

Jarrupalat

Jarrujen kuluminen riippuu
ajotavasta. Ne kuluvat erityi-
sesti kaupunkiajossa tai ajet-
taessa lyhyitä matkoja. Jarrut
kannattaa tarkistuttaa myös
määräaikaishuoltojen välillä.
Ellei kyseessä ole vuoto järjestelmään,
jarrunesteen tason laskeminen merkit-
see jarrupalojen kuluneisuutta.


Jarrulevyjen kuluminen

Kysy lisätietoja jarrulevyjen
kuluneisuuden tarkistamisesta
valtuutetusta CITROËN-huol-
tokorjaamosta tai valtuutetusta
korjaamosta.

Käsijarru

Jos käsijarruvivun liikematka
kasvaa liian pitkäksi tai jar-
rujärjestelmän teho vaikuttaa
laskevan, täytyy käsijarrua
säätää määräaikaishuoltojen
välillä.
Järjestelmän tarkastus tulee antaa val-
tuutetun CITROËN-huoltokorjaamon tai
valtuutetun korjaamon tehtäväksi.
Käytä vain CITROËNin suosittelemia
tuotteita tai laadultaan ja ominaisuuksil-
taan vastaavia tuotteita. CITROËN on valinnut määrätyt
tuotteet, joita se myy myymä-
löissään ja suosittelee käytet-
täväksi autoissaan, jotta voitaisiin
taata tärkeiden laitteiden, kuten jar-
rujärjestelmän toimintakyky.
Jotta sähkölaitteet eivät vaurioituisi,
painepesurin käyttö moottoritilassa
on ehdottomasti kielletty
.


Jakovaihteisto ja taka-akseliston tasauspyörästö

Katso näiden osien huoltoväli
huoltokirjasta.

IX
!
KÄYTÄNNÖN TIETOJA
132

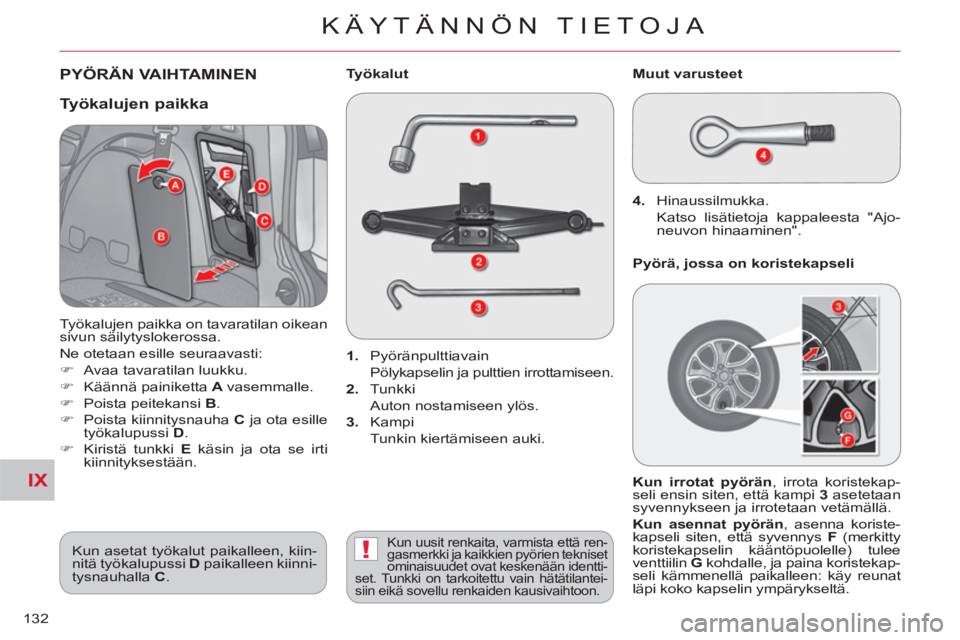

PYÖRÄN VAIHTAMINEN

1.
Pyöränpulttiavain
Pölykapselin ja pulttien irrottamiseen.

2.
Tunkki
Auton nostamiseen ylös.

3.
Kampi
Tunkin kiertämiseen auki.
4.
Hinaussilmukka.
Katso lisätietoja kappaleesta "Ajo-
neuvon hinaaminen".
Muut varusteet

Pyörä, jossa on koristekapseli

Kun irrotat pyörän
, irrota koristekap-
seli ensin siten, että kampi 3
asetetaan
syvennykseen ja irrotetaan vetämällä.

Kun asennat pyörän
, asenna koriste-
kapseli siten, että syvennys F
(merkitty
koristekapselin kääntöpuolelle) tulee
venttiilin G
kohdalle, ja paina koristekap-
seli kämmenellä paikalleen: käy reunat
läpi koko kapselin ympärykseltä.

Työkalut

Kun uusit renkaita, varmista että ren-
gasmerkki ja kaikkien pyörien tekniset
ominaisuudet ovat keskenään identti-
set. Tunkki on tarkoitettu vain hätätilantei-
siin eikä sovellu renkaiden kausivaihtoon.
Kun asetat työkalut paikalleen, kiin-
nitä työkalupussi D
paikalleen kiinni-
tysnauhalla C
.


Työkalujen paikka

Työkalujen paikka on tavaratilan oikean
sivun säilytyslokerossa.
Ne otetaan esille seuraavasti:


)
Avaa tavaratilan luukku.

)
Käännä painiketta A
vasemmalle.

)
Poista peitekansi B
.

)
Poista kiinnitysnauha C
ja ota esille
työkalupussi D
.

)
Kiristä tunkki E
käsin ja ota se irti
kiinnityksestään.

IX
KÄYTÄNNÖN TIETOJA
133

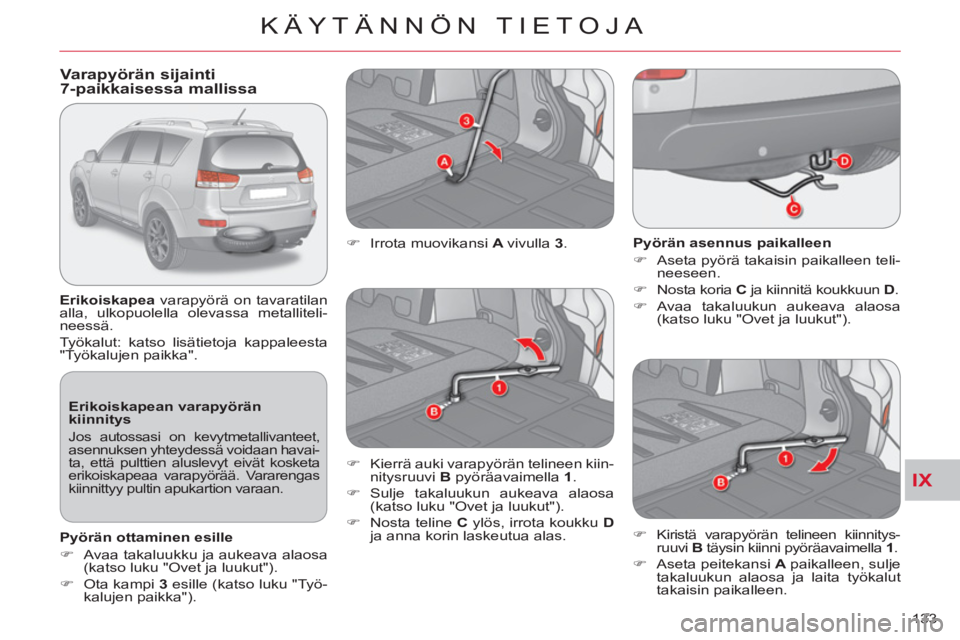

Erikoiskapean varapyörän
kiinnitys
Jos autossasi on kevytmetallivanteet,
asennuksen yhteydessä voidaan havai-
ta, että pulttien aluslevyt eivät kosketa
erikoiskapeaa varapyörää. Vararengas
kiinnittyy pultin apukartion varaan.











Varapyörän sijainti
7-paikkaisessa mallissa

Erikoiskapea
varapyörä on tavaratilan
alla, ulkopuolella olevassa metalliteli-
neessä.
Työkalut: katso lisätietoja kappaleesta
"Työkalujen paikka".
Pyörän asennus paikalleen


)
Aseta pyörä takaisin paikalleen teli-
neeseen.

)
Nosta koria C
ja kiinnitä koukkuun D
.

)
Avaa takaluukun aukeava alaosa
(katso luku "Ovet ja luukut").
)
Irrota muovikansi A
vivulla 3
.

)
Kierrä auki varapyörän telineen kiin-
nitysruuvi B
pyöräavaimella 1
.

)
Sulje takaluukun aukeava alaosa
(katso luku "Ovet ja luukut").

)
Nosta teline C
ylös, irrota koukku D

ja anna korin laskeutua alas.

)
Kiristä varapyörän telineen kiinnitys-
ruuvi B
täysin kiinni pyöräavaimella 1
.

)
Aseta peitekansi A
paikalleen, sulje
takaluukun alaosa ja laita työkalut
takaisin paikalleen.


Pyörän ottaminen esille


)
Avaa takaluukku ja aukeava alaosa
(katso luku "Ovet ja luukut").

)
Ota kampi 3
esille (katso luku "Työ-
kalujen paikka").

IX
KÄYTÄNNÖN TIETOJA
134

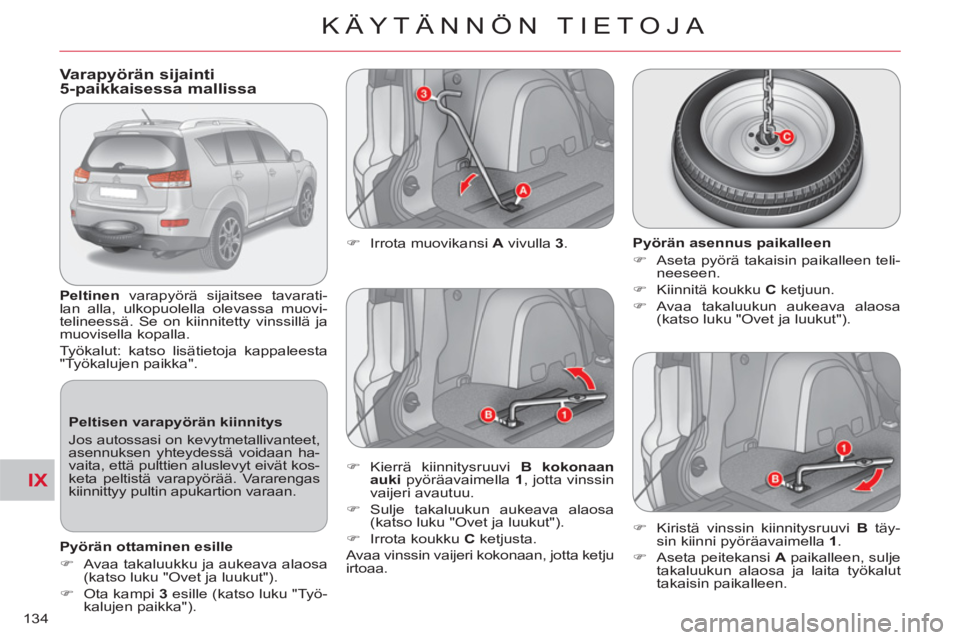

Varapyörän sijainti
5-paikkaisessa mallissa

Peltinen
varapyörä sijaitsee tavarati-
lan alla, ulkopuolella olevassa muovi-
telineessä. Se on kiinnitetty vinssillä ja
muovisella kopalla.
Työkalut: katso lisätietoja kappaleesta
"Työkalujen paikka".

Peltisen varapyörän kiinnitys
Jos autossasi on kevytmetallivanteet,
asennuksen yhteydessä voidaan ha-
vaita, että pulttien aluslevyt eivät kos-
keta peltistä varapyörää. Vararengas
kiinnittyy pultin apukartion varaan.

Pyörän ottaminen esille


)
Avaa takaluukku ja aukeava alaosa
(katso luku "Ovet ja luukut").

)
Ota kampi 3
esille (katso luku "Työ-
kalujen paikka").
)
Irrota muovikansi A
vivulla 3
.
Pyörän asennus paikalleen


)
Aseta pyörä takaisin paikalleen teli-
neeseen.

)
Kiinnitä koukku C
ketjuun.

)
Avaa takaluukun aukeava alaosa
(katso luku "Ovet ja luukut").

)
Kierrä kiinnitysruuvi B kokonaan
auki
pyöräavaimella 1
, jotta vinssin
vaijeri avautuu.

)
Sulje takaluukun aukeava alaosa
(katso luku "Ovet ja luukut").

)
Irrota koukku C
ketjusta.
Avaa vinssin vaijeri kokonaan, jotta ketju
irtoaa.
)
Kiristä vinssin kiinnitysruuvi B
täy-
sin kiinni pyöräavaimella 1
.

)
Aseta peitekansi A
paikalleen, sulje
takaluukun alaosa ja laita työkalut
takaisin paikalleen.
