Il faudra absolument signaler que le
pneu a été réparé avec le kit de
réparation rapide. Remettre le dépliant au
personnel qui devra s’occuper du pneu traité
avec le kit de réparation pneus.
ATTENTION
UNIQUEMENT POUR LE CONTRÔLE ET
LE RÉTABLISSEMENT DE LA PRESSION
Le compresseur peut être utilisé dans le seul but de
rétablir la pression. Débrancher le raccord rapide et le
brancher directement sur la valve du pneu fig. 133 ;
de cette manière la bombe aérosol ne sera pas reliée
au compresseur et le liquide anti-crevaison ne sera
pas injecté.
F0U134Abfig. 133
Si la pression est descendue au-dessous
de 1,8 bar, ne pas poursuivre sa route :
le kit de réparation rapide Fix & Go Automatic
ne parvient pas à garantir la tenue requise car
le pneu est trop endommagé. S’adresser au
Réseau Après-vente Abarth.
ATTENTION
❒si, par contre, on relève une pression d’au moins
1,8 bar, rétablir la pression correcte (le moteur
tournant et le frein à main serré) et reprendre la
marche ;
❒s’adresser, en conduisant très prudemment, au
Réseau Après-vente Abarth le plus proche.
151-182 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:41 Pagina 157

158
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES
REMPLACEMENT D’UNE LAMPE
INDICATIONS GÉNÉRALES
❒Lorsqu’une lampe ne s’allume pas, avant de la
remplacer, vérifier le bon état du fusible
correspondant : pour l’emplacement des fusibles, se
rapporter au paragraphe « Remplacement des
fusibles » dans ce chapitre même ;
❒avant de remplacer une ampoule, vérifier que les
contacts ne soient pas oxydés ;
❒les ampoules grillées doivent être remplacées par
d’autres du même type et ayant la même puissance ;
❒après avoir remplacé une ampoule des phares,
vérifier toujours l’orientation pour des raisons de
sécurité.
Les modifications ou réparations de
l’installation électrique (centrales
électroniques) effectuées de façon incorrecte et
sans tenir compte des caractéristiques
techniques de l’installation, peuvent provoquer
des anomalies de fonctionnement avec des
risques d’incendie.
ATTENTION
Les lampes halogènes contiennent du gaz
sous pression, et la projection de
fragments de verre est possible en cas de rupture.
ATTENTION
F0U135Abfig. 134
PROCÉDURE POUR REMPLACER
LA BOMBE
Pour remplacer la bombe, procéder comme suit :
❒débrancher le raccord A-fig. 134 ;
❒tourner la bombe à remplacer dans le sens inverse
des aiguilles et la soulever ;
❒insérer la nouvelle bombe et la tourner dans le sens
des aiguilles ;
❒relier le raccord A à la bombe et insérer le tuyau
transparent B dans le compartiment approprié.
151-182 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:41 Pagina 158

159
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES

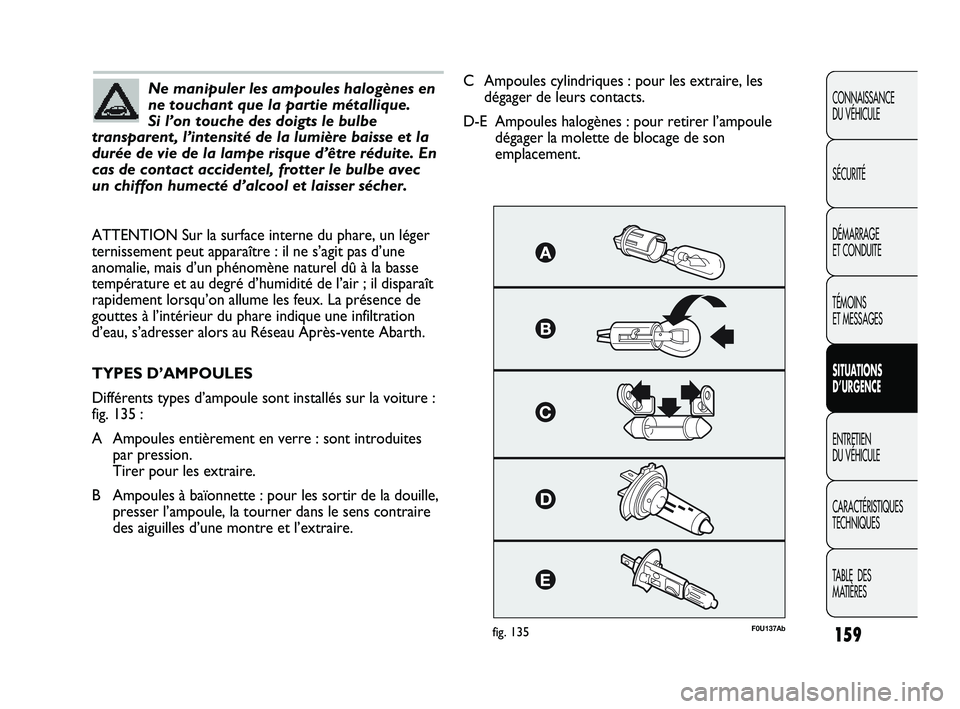

MATIÈRESNe manipuler les ampoules halogènes en
ne touchant que la partie métallique.
Si l’on touche des doigts le bulbe
transparent, l’intensité de la lumière baisse et la
durée de vie de la lampe risque d’être réduite. En
cas de contact accidentel, frotter le bulbe avec
un chiffon humecté d’alcool et laisser sécher.
fig. 135F0U137Ab
ATTENTION Sur la surface interne du phare, un léger
ternissement peut apparaître : il ne s’agit pas d’une
anomalie, mais d’un phénomène naturel dû à la basse
température et au degré d’humidité de l’air ; il disparaî\
t
rapidement lorsqu’on allume les feux. La présence de
gouttes à l’intérieur du phare indique une infiltration
d’eau, s’adresser alors au Réseau Après-vente Abarth.
TYPES D’AMPOULES
Différents types d’ampoule sont installés sur la voiture :
fig. 135 :
A Ampoules entièrement en verre : sont introduites par pression.
Tirer pour les extraire.
B Ampoules à baïonnette : pour les sortir de la douille, presser l’ampoule, la tourner dans le sens contraire
des aiguilles d’une montre et l’extraire. C Ampoules cylindriques : pour les extraire, les
dégager de leurs contacts.
D-E Ampoules halogènes : pour retirer l’ampoule dégager la molette de blocage de son
emplacement.
151-182 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:41 Pagina 159

160
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES
Ampoules Réf. figureTypePuissance
Feux de route/Feux de croisement
Éclairage diurne
Feux de position avant
Feux antibrouillard
(pour les versions/marchés où cela est prévu)
Indicateurs de direction avant
Clignotants latéraux
Clignotants arrière
Feux de position arrière
Stop (feux d’arrêt)
3ème stop (feux d’arrêt supplémentaire)
Feux marche arrière
Feux antibrouillard arrière
Feux de plaque
Plafonnier avant avec feux spot
Éclairage du coffre à bagages
Plafonniers lumière de courtoisie H4
W21W W5W
H11
PY21W
WY5W PY21W LED
P21W
W2,3W W16W
W16W W5W
C10W W5W C5W
D
A
A
–
B
A B–
B
B –
–
A
C A
C 55W/60W
21W5W
55W
21W 5W
21W –
21W
2,3W 16W
16W 5W
10W 5W
5W
151-182 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:41 Pagina 160

161
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U138Abfig. 136F0U139Abfig. 137
AVERTISSEMENT Le remplacement des ampoules des
clignotants avant, des feux de route et des feux de
croisement peut s’effectuer en actionnant le volet
d’accès dédié (voir le paragraphe « Indicateurs de
direction » dans ce chapitre).
FEUX DE POSITION fig. 137
Pour remplacer l’ampoule, suivre la procédure suivante :
❒enlever le bouchon en caoutchouc à l’aide de la
languette dédiée ;
❒appuyer en opposition sur les ailettes B puis défiler la
douille ;
❒extraire la lampe C et la remplacer ;
❒insérer de nouveau la douille puis remonter le
bouchon en caoutchouc en s’assurant du blocage
correct.
REMPLACEMENT D’UNE AMPOULE
EXTÉRIEURE
Pour le type de lampe et sa puissance, voir le
paragraphe précédent « Remplacement d’une lampe ».
GROUPES OPTIQUES AVANT fig. 136
Les groupes optiques contiennent les ampoules des feux
de position, de croisement, de route et de direction.
La disposition des ampoules du groupe optique est la
suivante :
A feux de position
B éclairage diurne
C Indicateurs de direction (clignotants)
D feux de route/croisement
151-182 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:41 Pagina 161

F0U140Abfig. 138

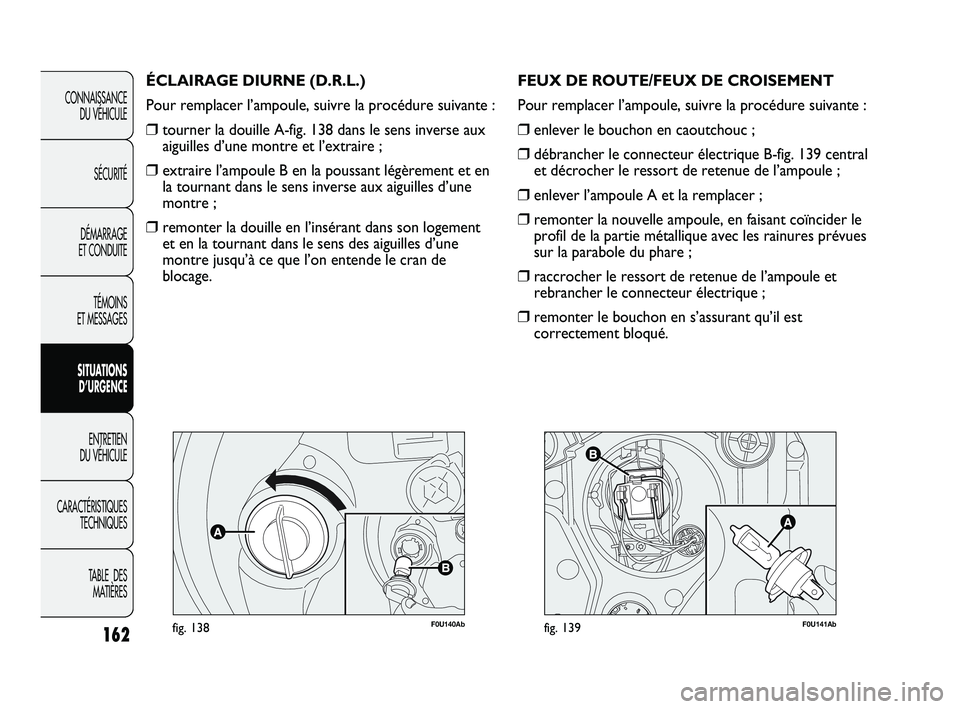

ÉCLAIRAGE DIURNE (D.R.L.)
Pour remplacer l’ampoule, suivre la procédure suivante :
❒tourner la douille A-fig. 138 dans le sens inverse aux
aiguilles d’une montre et l’extraire ;
❒extraire l’ampoule B en la poussant légèrement et en
la tournant dans le sens inverse aux aiguilles d’une
montre ;
❒remonter la douille en l’insérant dans son logement
et en la tournant dans le sens des aiguilles d’une
montre jusqu’à ce que l’on entende le cran de
blocage.
162
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES
F0U141Abfig. 139
FEUX DE ROUTE/FEUX DE CROISEMENT
Pour remplacer l’ampoule, suivre la procédure suivante :
❒enlever le bouchon en caoutchouc ;
❒débrancher le connecteur électrique B-fig. 139 central
et décrocher le ressort de retenue de l’ampoule ;
❒enlever l’ampoule A et la remplacer ;
❒remonter la nouvelle ampoule, en faisant coïncider le
profil de la partie métallique avec les rainures prévues
sur la parabole du phare ;
❒raccrocher le ressort de retenue de l’ampoule et
rebrancher le connecteur électrique ;
❒remonter le bouchon en s’assurant qu’il est
correctement bloqué.
151-182 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:41 Pagina 162

163
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE DES
MATIÈRES
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140
INDICATEURS DE DIRECTION
Avant fig. 140
Pour remplacer l’ampoule, suivre la procédure suivante :
❒braquer la roue droite/gauche vers l’intérieur ;
D
F0U144Abfig. 142
❒dévisser les dispositifs de blocage A-fig. 140, puis
déposer le volet d’accès B ;
❒retirer le capot de protection C-fig. 141 en tournant
dans le sens inverse aux aiguilles d’une montre ;
❒enlever l’ampoule D-fig. 142 en la poussant
légèrement et en la tournant dans le sens inverse aux
aiguilles (blocage à « baïonnette ») puis la remplacer ;
❒remonter le couvercle/la douille C-fig. 141 en le
tournant dans les sens des aiguilles d’une montre en
s’assurant du blocage correct ;
❒monter le volet B-fig. 140 puis visser les dispositifs de
blocage A.
151-182 GPUNTO EVO Abarth FR 2ed 8-11-2010 14:41 Pagina 163

164
CONNAISSANCE DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES TECHNIQUES
TABLE DES MATIÈRES
C
AC
B
C
F0U147Abfig. 144
❒dévisser les vis de fixation C et extraire le phare ;
❒extraire l’ampoule A-fig.145 en la tournant dans le
sens inverse aux aiguilles d’une montre et débrancher
le connecteur électrique.
F0U145Abfig. 143
Latéraux fig. 143
Pour remplacer l’ampoule, suivre la procédure suivante :
❒agir sur le transparent A en le poussant vers la partie
AV du véhicule, afin de comprimer le ressort interne
B, puis désolidariser le groupe vers l’extérieur ;
❒tourner la douille C dans le sens inverse aux aiguilles
d’une montre,
enlever la lampe D insérée par pression et la
remplacer ;
❒remonter la douille C dans le transparent en la
tournant dans les sens des aiguilles d’une montre ;
❒remonter le groupe en s’assurant du déclic de
blocage du ressort intérieur B.
FEUX ANTI-BROUILLARD
(pour les versions/marchés qui le prévoient)
Pour remplacer l’ampoule procéder comme suit :
❒dévisser la vis A-fig.144 et extraire la masque de
protection B ;
A
F0U146Abfig. 145
