2012 Abarth Punto Libretto Uso Manutenzione (in Italian)

61
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49

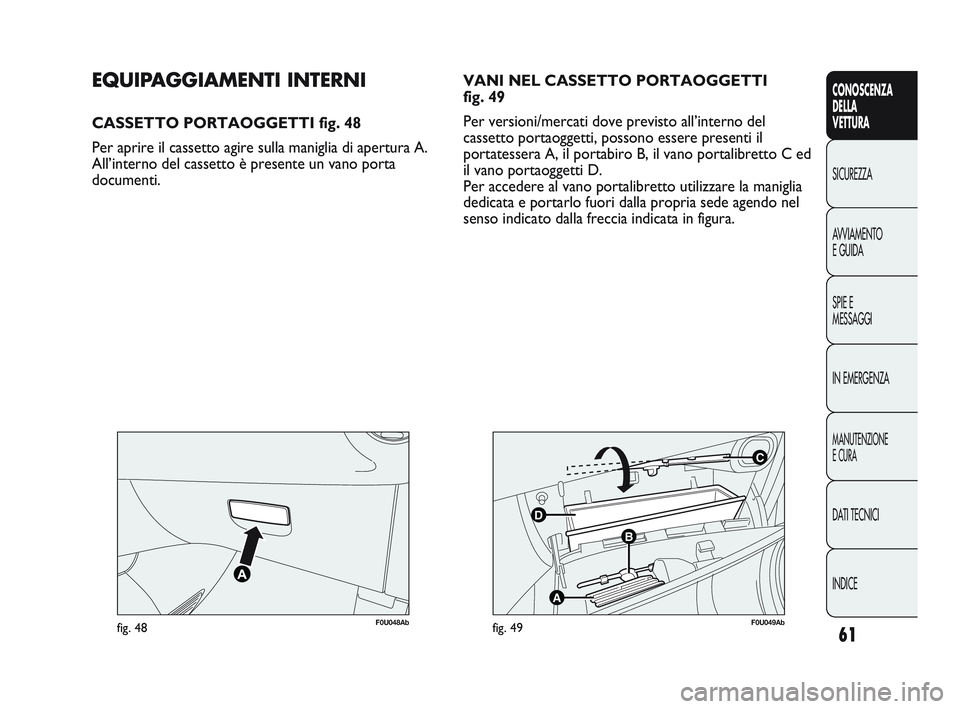

EQUIPAGGIAMENTI INTERNI
CASSETTO PORTAOGGETTI fig. 48
Per aprire il cassetto agire sulla maniglia di apertura A.
All’interno del cassetto è presente un vano porta
documenti. VANI NEL CASSETTO PORTAOGGETTI
fig. 49
Per versioni/mercati dove previsto all’interno del
cassetto portaoggetti, possono essere presenti il
portatessera A, il portabiro B, il vano portalibretto C ed
il vano portaoggetti D.
Per accedere al vano portalibretto utilizzare la maniglia
dedicata e portarlo fuori dalla propria sede agendo nel
senso indicato dalla freccia indicata in figura.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 61

62
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U051Abfig. 50
F0U050Abfig. 51

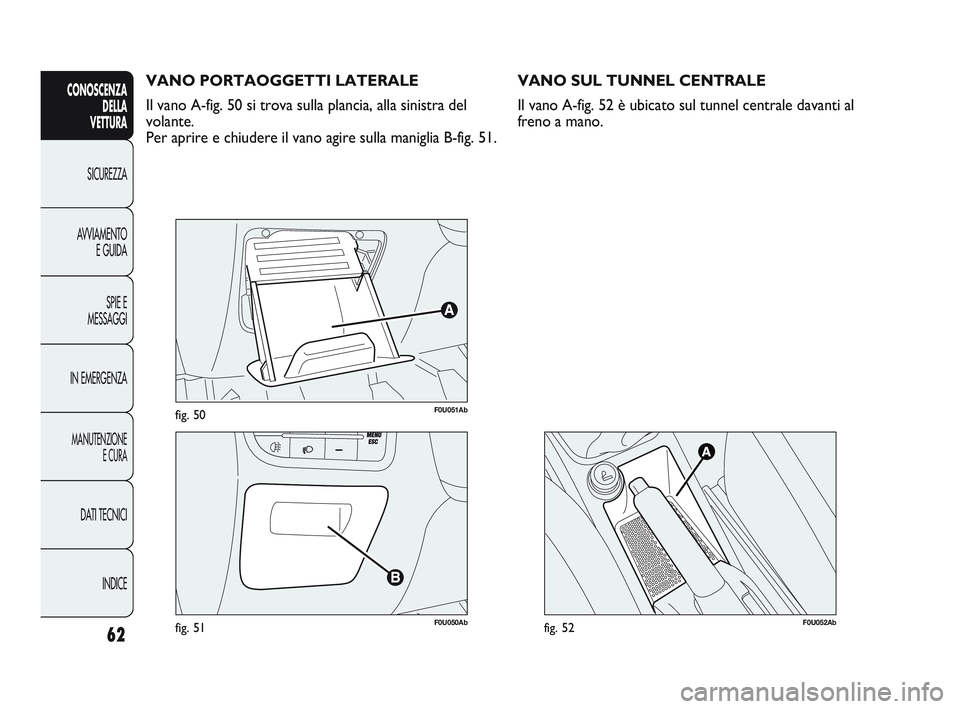

VANO PORTAOGGETTI LATERALE
Il vano A-fig. 50 si trova sulla plancia, alla sinistra del
volante.
Per aprire e chiudere il vano agire sulla maniglia B-fig. 51.
F0U052Abfig. 52
VANO SUL TUNNEL CENTRALE
Il vano A-fig. 52 è ubicato sul tunnel centrale davanti al
freno a mano.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 62

63
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U054Abfig. 54

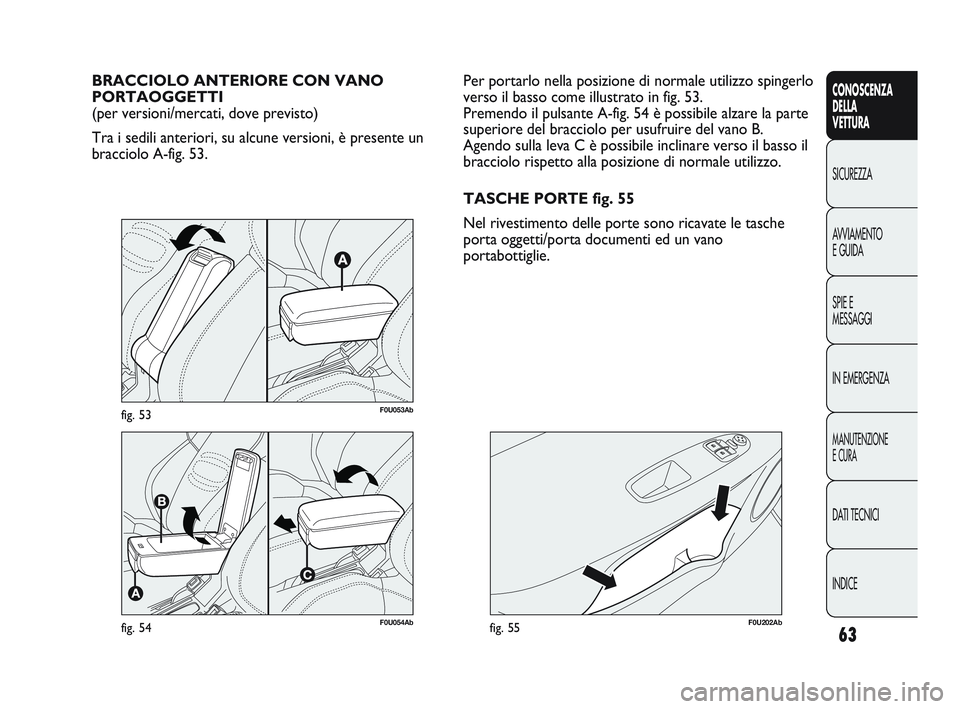

BRACCIOLO ANTERIORE CON VANO
PORTAOGGETTI
(per versioni/mercati, dove previsto)
Tra i sedili anteriori, su alcune versioni, è presente un
bracciolo A-fig. 53.
F0U202Abfig. 55
Per portarlo nella posizione di normale utilizzo spingerlo
verso il basso come illustrato in fig. 53.
Premendo il pulsante A-fig. 54 è possibile alzare la parte
superiore del bracciolo per usufruire del vano B.
Agendo sulla leva C è possibile inclinare verso il basso il
bracciolo rispetto alla posizione di normale utilizzo.
TASCHE PORTE fig. 55
Nel rivestimento delle porte sono ricavate le tasche
porta oggetti/porta documenti ed un vano
portabottiglie.
F0U053Abfig. 53
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 63

64
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U057Abfig. 56

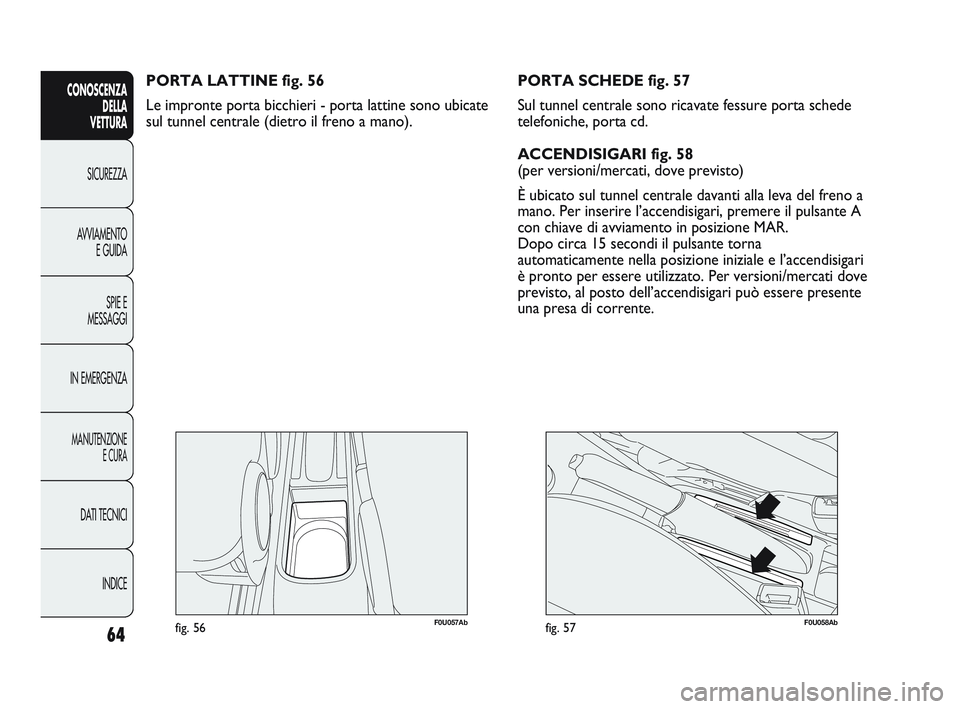

PORTA LATTINE fig. 56
Le impronte porta bicchieri - porta lattine sono ubicate
sul tunnel centrale (dietro il freno a mano).
F0U058Abfig. 57
PORTA SCHEDE fig. 57
Sul tunnel centrale sono ricavate fessure porta schede
telefoniche, porta cd.
ACCENDISIGARI fig. 58
(per versioni/mercati, dove previsto)
È ubicato sul tunnel centrale davanti alla leva del freno a
mano. Per inserire l’accendisigari, premere il pulsante A
con chiave di avviamento in posizione MAR.
Dopo circa 15 secondi il pulsante torna
automaticamente nella posizione iniziale e l’accendisigari
è pronto per essere utilizzato. Per versioni/mercati dove
previsto, al posto dell’accendisigari può essere presente
una presa di corrente.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 64

65
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U059Abfig. 58

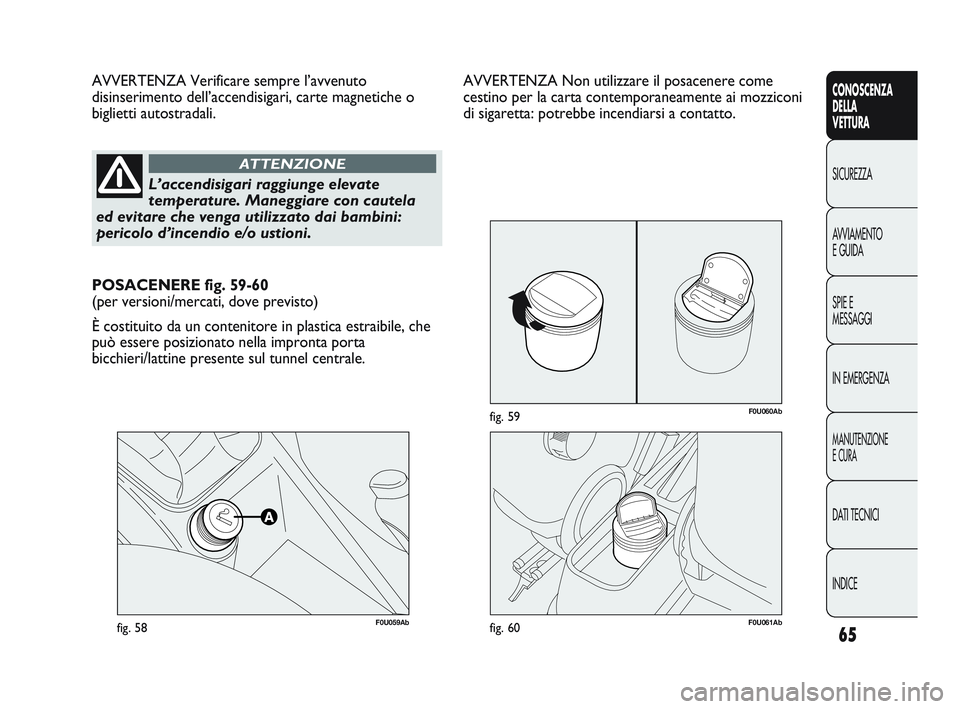

AVVERTENZA Verificare sempre l’avvenuto
disinserimento dell’accendisigari, carte magnetiche o
biglietti autostradali.
L’accendisigari raggiunge elevate
temperature. Maneggiare con cautela
ed evitare che venga utilizzato dai bambini:
pericolo d’incendio e/o ustioni.
ATTENZIONE
F0U061Abfig. 60
F0U060Abfig. 59
POSACENERE fig. 59-60
(per versioni/mercati, dove previsto)
È costituito da un contenitore in plastica estraibile, che
può essere posizionato nella impronta porta
bicchieri/lattine presente sul tunnel centrale. AVVERTENZA Non utilizzare il posacenere come
cestino per la carta contemporaneamente ai mozziconi
di sigaretta: potrebbe incendiarsi a contatto.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 65

66
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U062Abfig. 61

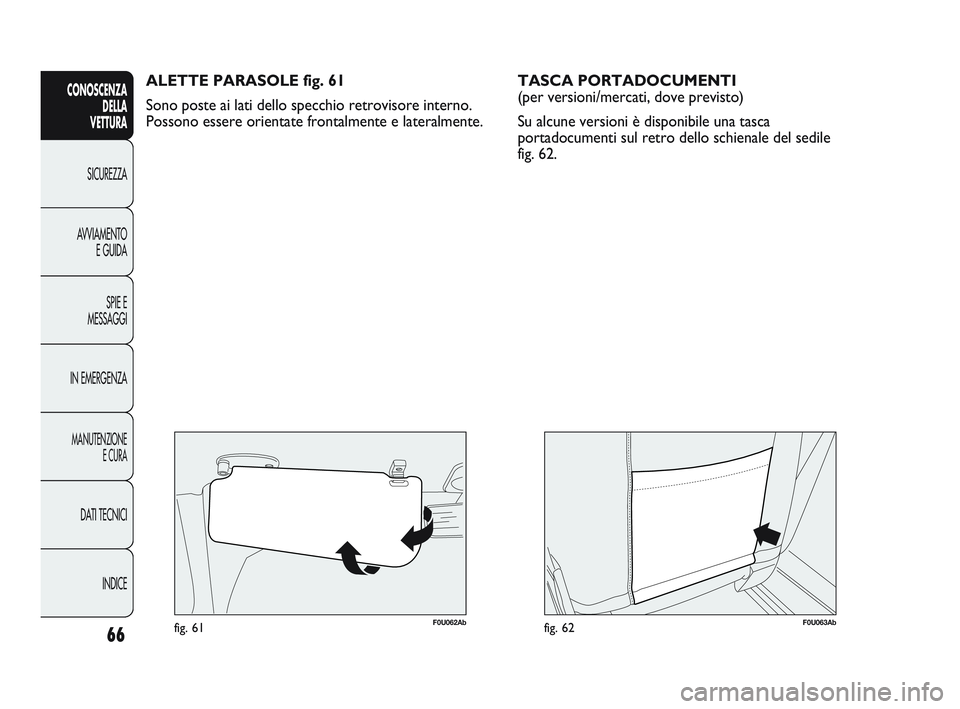

ALETTE PARASOLE fig. 61
Sono poste ai lati dello specchio retrovisore interno.
Possono essere orientate frontalmente e lateralmente.
F0U063Abfig. 62
TASCA PORTADOCUMENTI
(per versioni/mercati, dove previsto)
Su alcune versioni è disponibile una tasca
portadocumenti sul retro dello schienale del sedile
fig. 62.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 66

67
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U064Abfig. 64

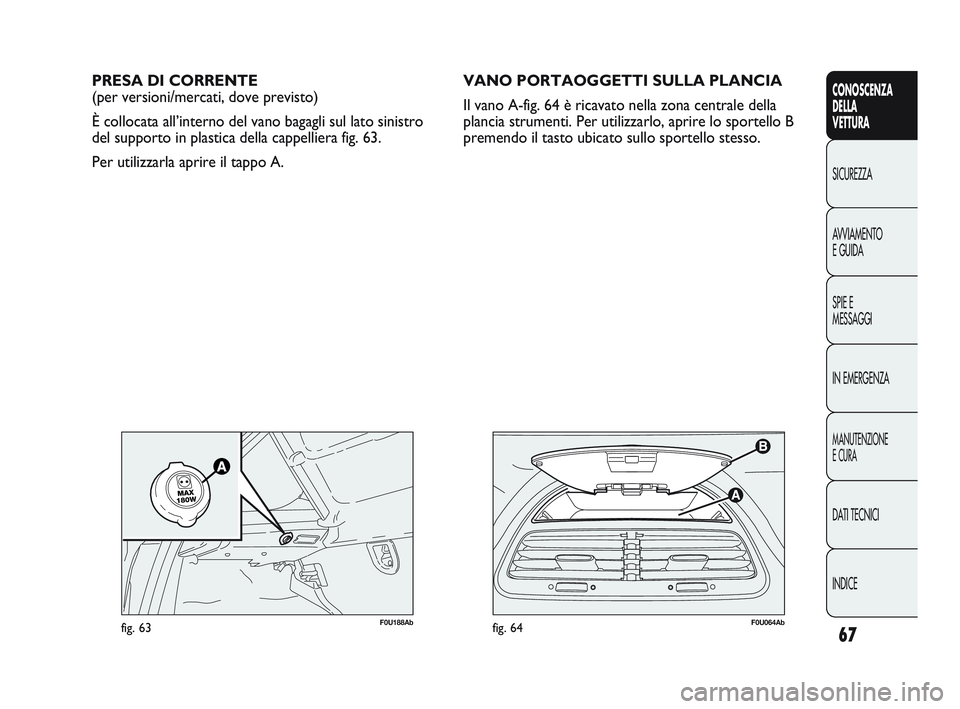

PRESA DI CORRENTE
(per versioni/mercati, dove previsto)
È collocata all’interno del vano bagagli sul lato sinistro
del supporto in plastica della cappelliera fig. 63.
Per utilizzarla aprire il tappo A.
F0U188Abfig. 63
VANO PORTAOGGETTI SULLA PLANCIA
Il vano A-fig. 64 è ricavato nella zona centrale della
plancia strumenti. Per utilizzarlo, aprire lo sportello B
premendo il tasto ubicato sullo sportello stesso.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 67

68
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U065Abfig. 65

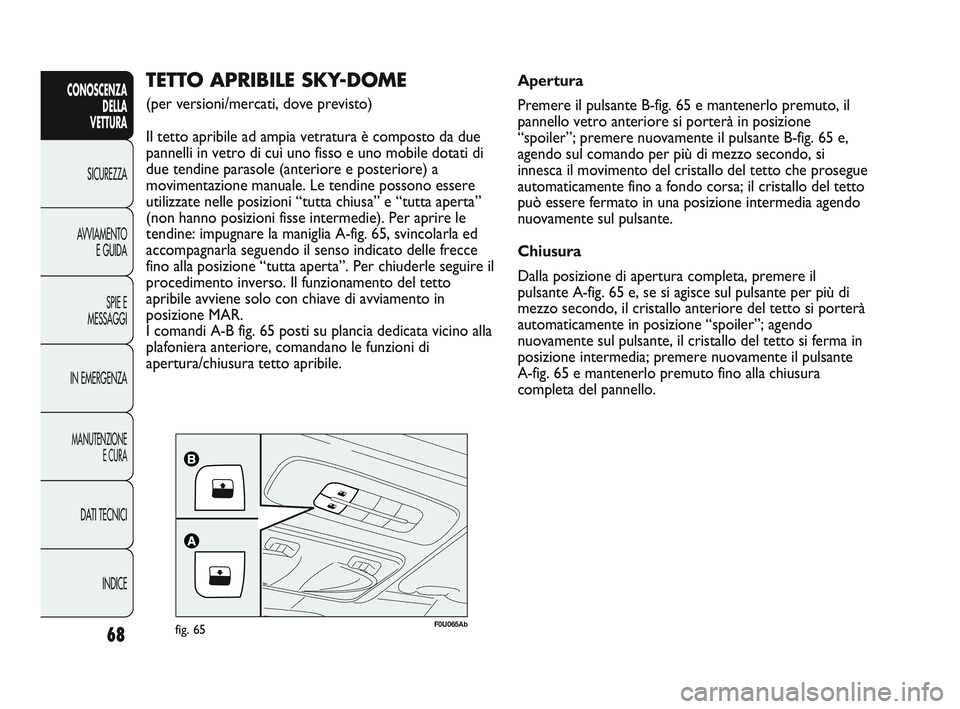

TETTO APRIBILE SKY-DOME
(per versioni/mercati, dove previsto)
Il tetto apribile ad ampia vetratura è composto da due
pannelli in vetro di cui uno fisso e uno mobile dotati di
due tendine parasole (anteriore e posteriore) a
movimentazione manuale. Le tendine possono essere
utilizzate nelle posizioni “tutta chiusa” e “tutta aperta”
(non hanno posizioni fisse intermedie). Per aprire le
tendine: impugnare la maniglia A-fig. 65, svincolarla ed
accompagnarla seguendo il senso indicato delle frecce
fino alla posizione “tutta aperta”. Per chiuderle seguire il
procedimento inverso. Il funzionamento del tetto
apribile avviene solo con chiave di avviamento in
posizione MAR.
I comandi A-B fig. 65 posti su plancia dedicata vicino alla
plafoniera anteriore, comandano le funzioni di
apertura/chiusura tetto apribile. Apertura
Premere il pulsante B-fig. 65 e mantenerlo premuto, il
pannello vetro anteriore si porterà in posizione
“spoiler”; premere nuovamente il pulsante B-fig. 65 e,
agendo sul comando per più di mezzo secondo, si
innesca il movimento del cristallo del tetto che prosegue
automaticamente fino a fondo corsa; il cristallo del tetto
può essere fermato in una posizione intermedia agendo
nuovamente sul pulsante.
Chiusura
Dalla posizione di apertura completa, premere il
pulsante A-fig. 65 e, se si agisce sul pulsante per più di
mezzo secondo, il cristallo anteriore del tetto si porterà
automaticamente in posizione “spoiler”; agendo
nuovamente sul pulsante, il cristallo del tetto si ferma in
posizione intermedia; premere nuovamente il pulsante
A-fig. 65 e mantenerlo premuto fino alla chiusura
completa del pannello.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 68
