2012 Abarth Punto Libretto Uso Manutenzione (in Italian)

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI A
VVIAMENTO
E GUIDA SICUREZZA CONOSCENZA
DELLA
VETTURA
181

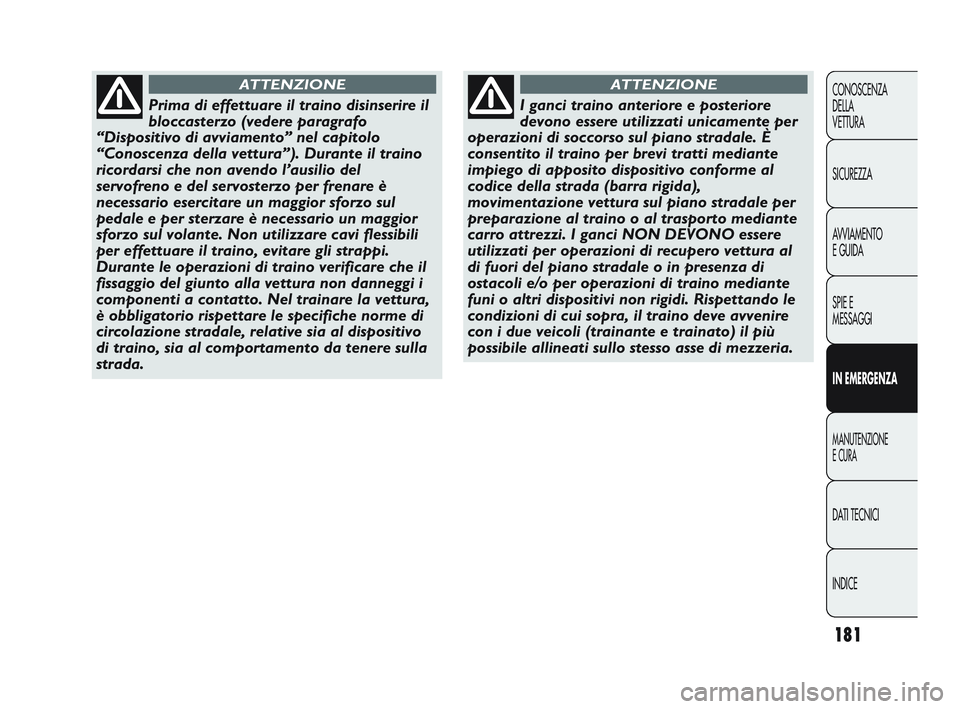

Prima di effettuare il traino disinserire il
bloccasterzo (vedere paragrafo
“Dispositivo di avviamento” nel capitolo
“Conoscenza della vettura”). Durante il traino
ricordarsi che non avendo l’ausilio del
servofreno e del servosterzo per frenare è
necessario esercitare un maggior sforzo sul
pedale e per sterzare è necessario un maggior
sforzo sul volante. Non utilizzare cavi flessibili
per effettuare il traino, evitare gli strappi.
Durante le operazioni di traino verificare che il
fissaggio del giunto alla vettura non danneggi i
componenti a contatto. Nel trainare la vettura,
è obbligatorio rispettare le specifiche norme di
circolazione stradale, relative sia al dispositivo
di traino, sia al comportamento da tenere sulla
strada.
ATTENZIONE
I ganci traino anteriore e posteriore
devono essere utilizzati unicamente per
operazioni di soccorso sul piano stradale. È
consentito il traino per brevi tratti mediante
impiego di apposito dispositivo conforme al
codice della strada (barra rigida),
movimentazione vettura sul piano stradale per
preparazione al traino o al trasporto mediante
carro attrezzi. I ganci NON DEVONO essere
utilizzati per operazioni di recupero vettura al
di fuori del piano stradale o in presenza di
ostacoli e/o per operazioni di traino mediante
funi o altri dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve avvenire
con i due veicoli (trainante e trainato) il più
possibile allineati sullo stesso asse di mezzeria.
ATTENZIONE
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 181

182
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

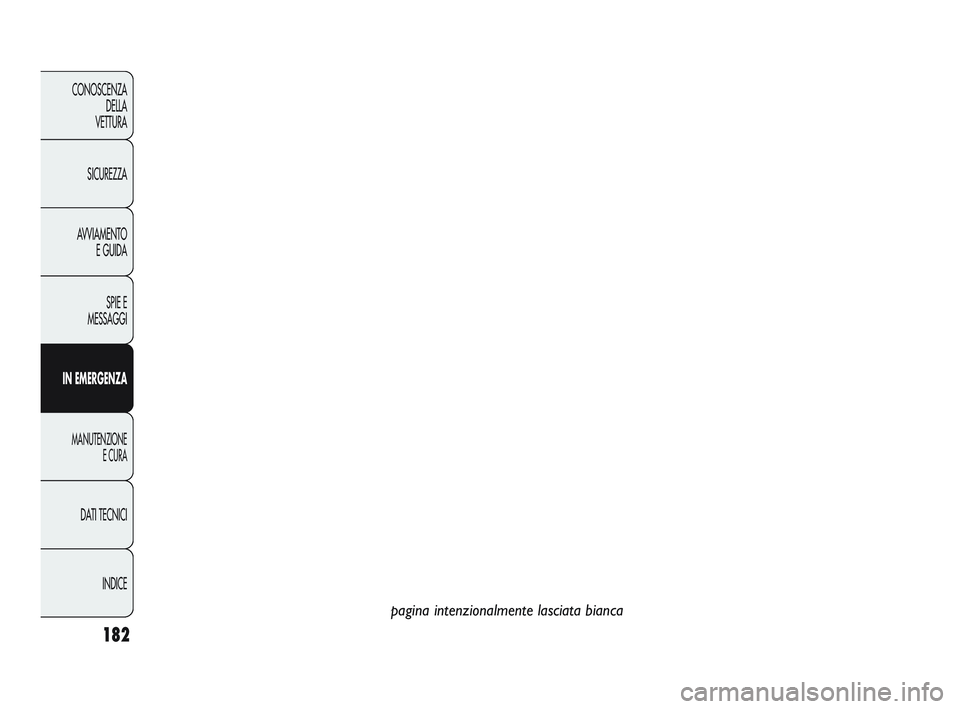

pagina intenzionalmente lasciata bianca
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 182

183
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

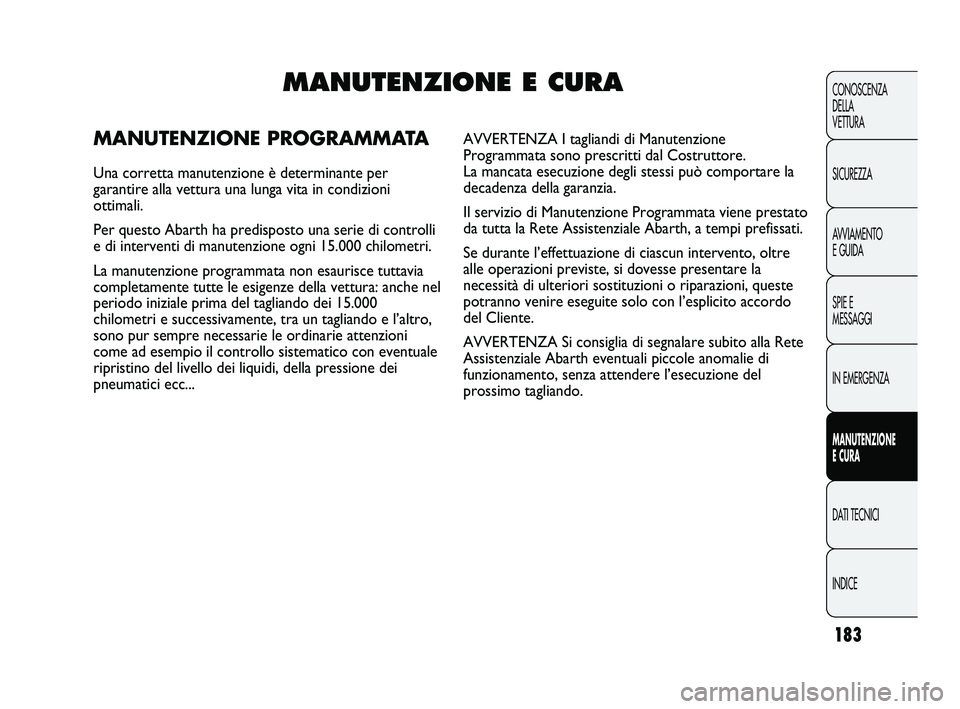

MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione è determinante per
garantire alla vettura una lunga vita in condizioni
ottimali.
Per questo Abarth ha predisposto una serie di controlli
e di interventi di manutenzione ogni 15.000 chilometri.
La manutenzione programmata non esaurisce tuttavia
completamente tutte le esigenze della vettura: anche nel
periodo iniziale prima del tagliando dei 15.000
chilometri e successivamente, tra un tagliando e l’altro,
sono pur sempre necessarie le ordinarie attenzioni
come ad esempio il controllo sistematico con eventuale
ripristino del livello dei liquidi, della pressione dei
pneumatici ecc...AVVERTENZA I tagliandi di Manutenzione
Programmata sono prescritti dal Costruttore.
La mancata esecuzione degli stessi può comportare la
decadenza della garanzia.
Il servizio di Manutenzione Programmata viene prestato
da tutta la Rete Assistenziale Abarth, a tempi prefissati.
Se durante l’effettuazione di ciascun intervento, oltre
alle operazioni previste, si dovesse presentare la
necessità di ulteriori sostituzioni o riparazioni, queste
potranno venire eseguite solo con l’esplicito accordo
del Cliente.
AVVERTENZA Si consiglia di segnalare subito alla Rete
Assistenziale Abarth eventuali piccole anomalie di
funzionamento, senza attendere l’esecuzione del
prossimo tagliando.
183-204 PUNTO Abarth I 1ed 8-02-2012 12:10 Pagina 183

●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●●●
184
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

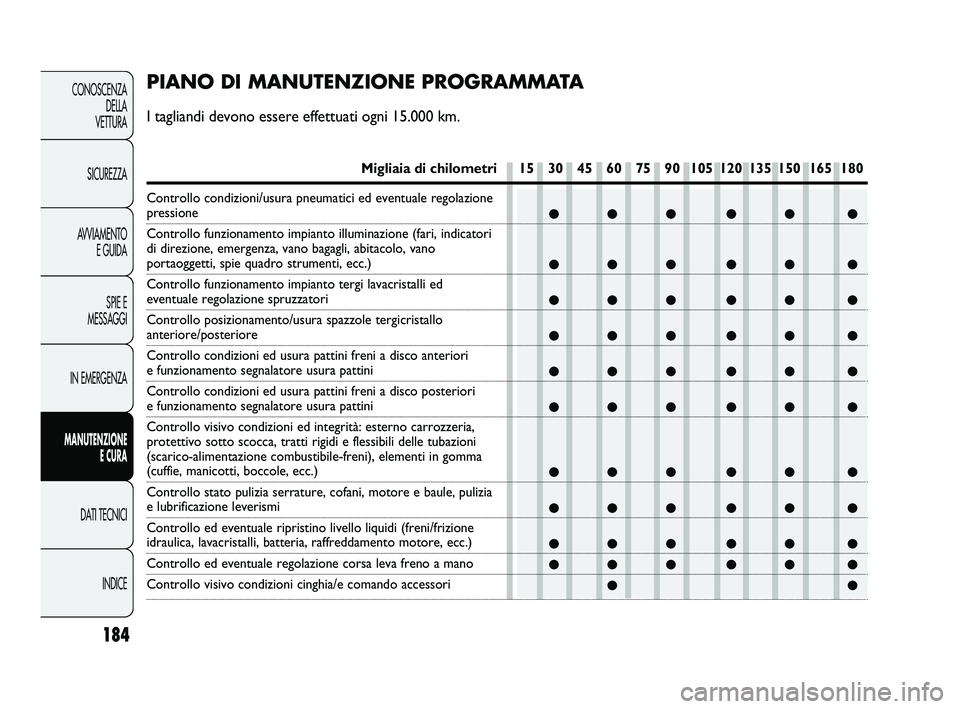

PIANO DI MANUTENZIONE PROGRAMMATA
I tagliandi devono essere effettuati ogni 15.000 km.
Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150 165 180
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto illuminazione (fari, indicatori
di direzione, emergenza, vano bagagli, abitacolo, vano
portaoggetti, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristallo
anteriore/posteriore
Controllo condizioni ed usura pattini freni a disco anteriori
e funzionamento segnalatore usura pattini
Controllo condizioni ed usura pattini freni a disco posteriori
e funzionamento segnalatore usura pattini
Controllo visivo condizioni ed integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle tubazioni
(scarico-alimentazione combustibile-freni), elementi in gomma
(cuffie, manicotti, boccole, ecc.)
Controllo stato pulizia serrature, cofani, motore e baule, pulizia
e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi (freni/frizione
idraulica, lavacristalli, batteria, raffreddamento motore, ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo visivo condizioni cinghia/e comando accessori
183-204 PUNTO Abarth I 1ed 8-02-2012 12:10 Pagina 184

185
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
●●
●●● ●● ●
●●● ●● ●
●
●
●●● ●● ● ●● ●
●●●●●●● ●● ●● ● ●● ●
●●● ●● ●

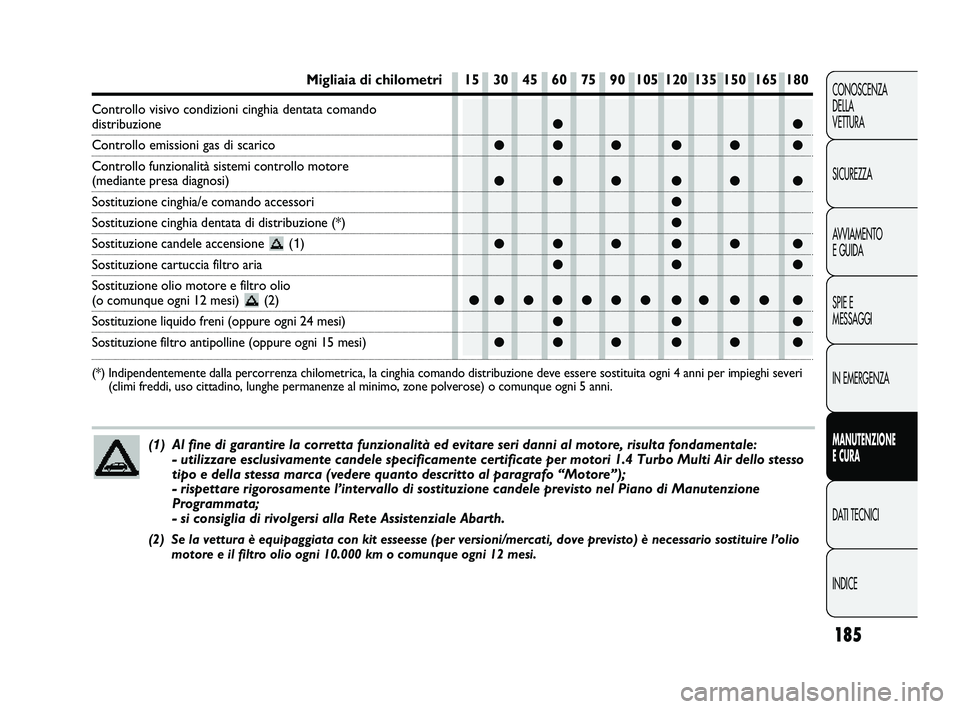

( 1 )Al fine di garantire la corretta funzionalità ed evitare seri danni a\
l motore, risulta fondamentale:
- utilizzare esclusivamente candele specificamente certificate per motor\
i 1.4 Turbo Multi Air dello stesso
tipo e della stessa marca (vedere quanto descritto al paragrafo “Mot\
ore”);
- rispettare rigorosamente l’intervallo di sostituzione candele previ\
sto nel Piano di Manutenzione
Programmata;
- si consiglia di rivolgersi alla Rete Assistenziale Abarth.
(2) Se la vettura è equipaggiata con kit esseesse (per versioni/mercati,\
dove previsto) è necessario sostituire l’olio
motore e il filtro olio ogni 10.000 km o comunque ogni 12 mesi.
Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150 165 180
Controllo visivo condizioni cinghia dentata comando distribuzione
Controllo emissioni gas di scarico
Controllo funzionalità sistemi controllo motore
(mediante presa diagnosi)
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata di distribuzione (*)
Sostituzione candele accensione ( 1)
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio
(o comunque ogni 12 mesi) (2)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando dis\
tribuzione deve essere sostituita ogni 4 anni per i mpieghi severi
(climi freddi, uso cittadino, lunghe permanenze al minimo, zone polvero\
se) o comunque ogni 5 anni.
183-204 PUNTO Abarth I 1ed 8-02-2012 12:10 Pagina 185

186
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

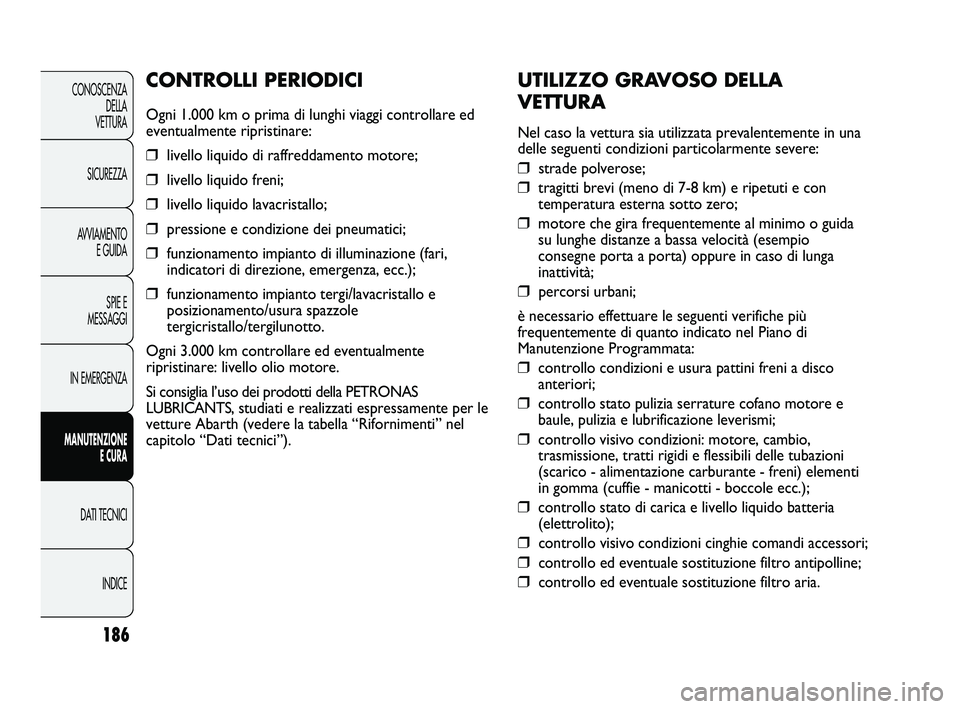

UTILIZZO GRAVOSO DELLA
VETTURA
Nel caso la vettura sia utilizzata prevalentemente in una
delle seguenti condizioni particolarmente severe:
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripetuti e con
temperatura esterna sotto zero;
❒motore che gira frequentemente al minimo o guida
su lunghe distanze a bassa velocità (esempio
consegne porta a porta) oppure in caso di lunga
inattività;
❒percorsi urbani;
è necessario effettuare le seguenti verifiche più
frequentemente di quanto indicato nel Piano di
Manutenzione Programmata:
❒controllo condizioni e usura pattini freni a disco
anteriori;
❒controllo stato pulizia serrature cofano motore e
baule, pulizia e lubrificazione leverismi;
❒controllo visivo condizioni: motore, cambio,
trasmissione, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione carburante - freni) elementi
in gomma (cuffie - manicotti - boccole ecc.);
❒controllo stato di carica e livello liquido batteria
(elettrolito);
❒controllo visivo condizioni cinghie comandi accessori;
❒controllo ed eventuale sostituzione filtro antipolline;
❒controllo ed eventuale sostituzione filtro aria.
CONTROLLI PERIODICI
Ogni 1.000 km o prima di lunghi viaggi controllare ed
eventualmente ripristinare:
❒livello liquido di raffreddamento motore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione dei pneumatici;
❒funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, ecc.);
❒funzionamento impianto tergi/lavacristallo e
posizionamento/usura spazzole
tergicristallo/tergilunotto.
Ogni 3.000 km controllare ed eventualmente
ripristinare: livello olio motore.
Si consiglia l’uso dei prodotti della PETRONAS
LUBRICANTS, studiati e rea lizzati espressamente per le
vetture Abarth (vedere la tabella “Rifornimenti” nel
capitolo “Dati tecnici”).
183-204 PUNTO Abarth I 1ed 8-02-2012 12:10 Pagina 186

187
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

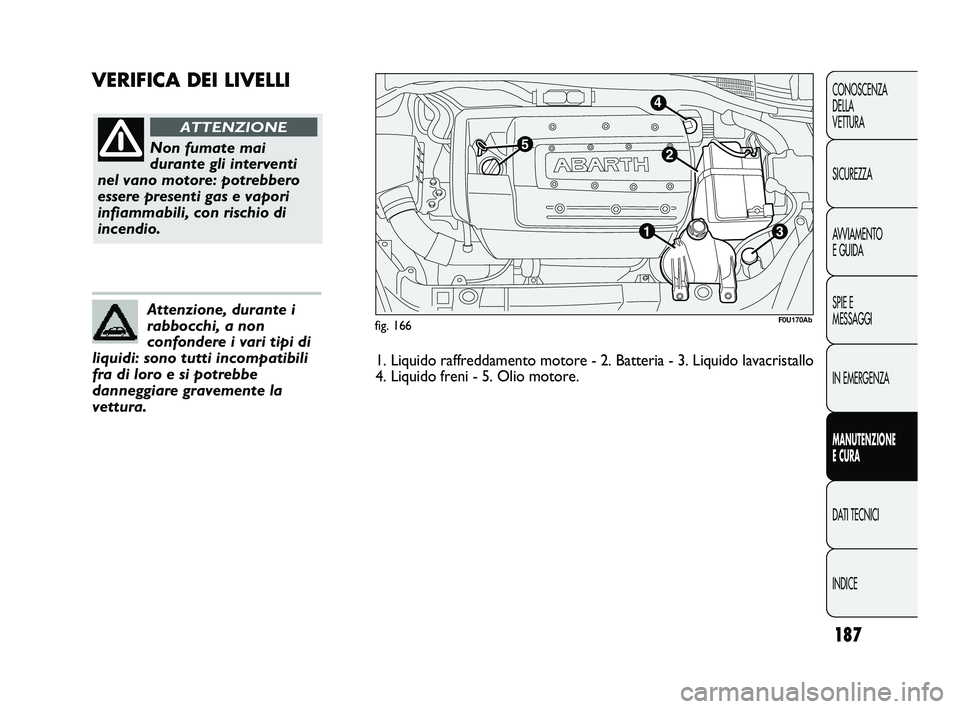

VERIFICA DEI LIVELLI
fig. 166
Non fumate mai
durante gli interventi
nel vano motore: potrebbero
essere presenti gas e vapori
infiammabili, con rischio di
incendio.
ATTENZIONE
Attenzione, durante i
rabbocchi, a non
confondere i vari tipi di
liquidi: sono tutti incompatibili
fra di loro e si potrebbe
danneggiare gravemente la
vettura.
1. Liquido raffreddamento motore - 2. Batteria - 3. Liquido lavacristall\
o
4. Liquido freni - 5. Olio motore.
13 2
4
5
F0U170Ab
183-204 PUNTO Abarth I 1ed 8-02-2012 12:10 Pagina 187

188
CONOSCENZADELLA
VETTURA
SICUREZZA
AVVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U171Abfig. 167

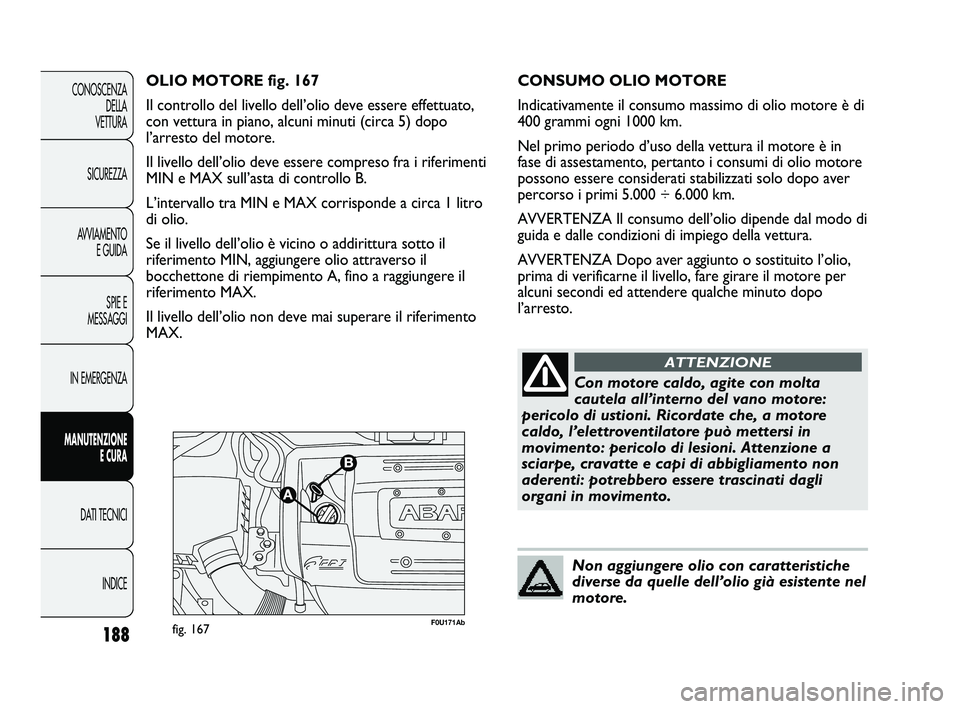

OLIO MOTORE fig. 167
Il controllo del livello dell’olio deve essere effettuato,
con vettura in piano, alcuni minuti (circa 5) dopo
l’arresto del motore.
Il livello dell’olio deve essere compreso fra i riferimenti
MIN e MAX sull’asta di controllo B.
L’intervallo tra MIN e MAX corrisponde a circa 1 litro
di olio.
Se il livello dell’olio è vicino o addirittura sotto il
riferimento MIN, aggiungere olio attraverso il
bocchettone di riempimento A, fino a raggiungere il
riferimento MAX.
Il livello dell’olio non deve mai superare il riferimento
MAX. CONSUMO OLIO MOTORE
Indicativamente il consumo massimo di olio motore è di
400 grammi ogni 1000 km.
Nel primo periodo d’uso della vettura il motore è in
fase di assestamento, pertanto i consumi di olio motore
possono essere considerati stabilizzati solo dopo aver
percorso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio dipende dal modo di
guida e dalle condizioni di impiego della vettura.
AVVERTENZA Dopo aver aggiunto o sostituito l’olio,
prima di verificarne il livello, fare girare il motore per
alcuni secondi ed attendere qualche minuto dopo
l’arresto.
Con motore caldo, agite con molta
cautela all’interno del vano motore:
pericolo di ustioni. Ricordate che, a motore
caldo, l’elettroventilatore può mettersi in
movimento: pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento non
aderenti: potrebbero essere trascinati dagli
organi in movimento.
ATTENZIONE
Non aggiungere olio con caratteristiche
diverse da quelle dell’olio già esistente nel
motore.
183-204 PUNTO Abarth I 1ed 8-02-2012 12:10 Pagina 188
