Tale pellicola è prevista in Lineaccessori Abarth ed è
reperibile presso la Rete Assistenziale Abarth.
L’esempio illustrato si riferisce al passaggio dalla guida
con circolazione a sinistra a quella con circolazione a
destra.
F0U092Abfig. 89
F0U093Abfig. 90

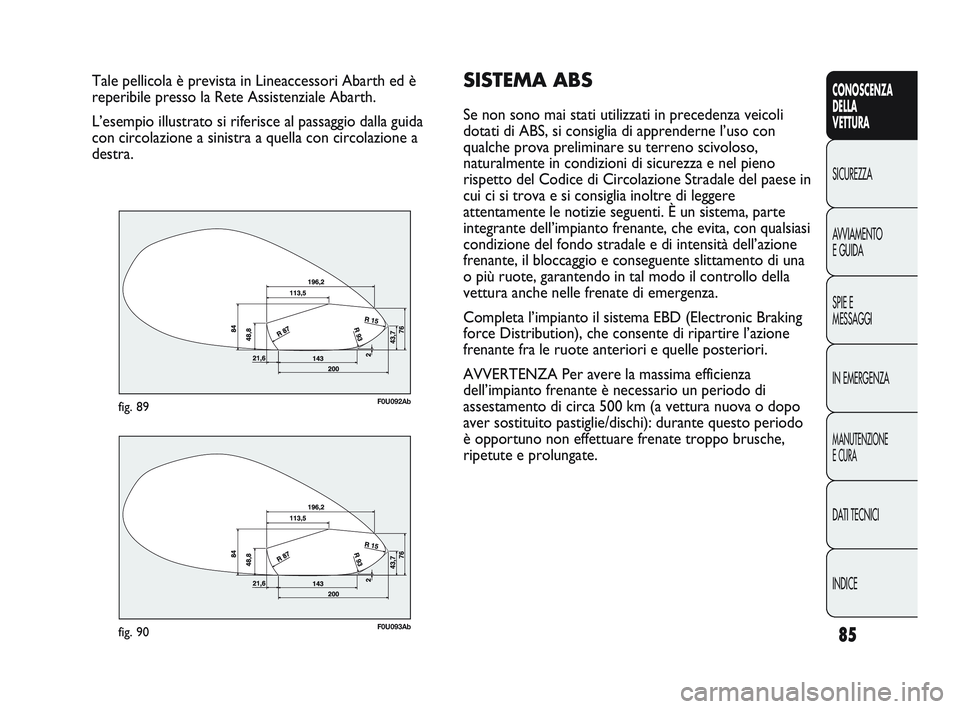

SISTEMA ABS
Se non sono mai stati utilizzati in precedenza veicoli
dotati di ABS, si consiglia di apprenderne l’uso con
qualche prova preliminare su terreno scivoloso,
naturalmente in condizioni di sicurezza e nel pieno
rispetto del Codice di Circolazione Stradale del paese in
cui ci si trova e si consiglia inoltre di leggere
attentamente le notizie seguenti. È un sistema, parte
integrante dell’impianto frenante, che evita, con qualsiasi
condizione del fondo stradale e di intensità dell’azione
frenante, il bloccaggio e conseguente slittamento di una
o più ruote, garantendo in tal modo il controllo della
vettura anche nelle frenate di emergenza.
Completa l’impianto il sistema EBD (Electronic Braking
force Distribution), che consente di ripartire l’azione
frenante fra le ruote anteriori e quelle posteriori.
AVVERTENZA Per avere la massima efficienza
dell’impianto frenante è necessario un periodo di
assestamento di circa 500 km (a vettura nuova o dopo
aver sostituito pastiglie/dischi): durante questo periodo
è opportuno non effettuare frenate troppo brusche,
ripetute e prolungate.
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 85

86
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

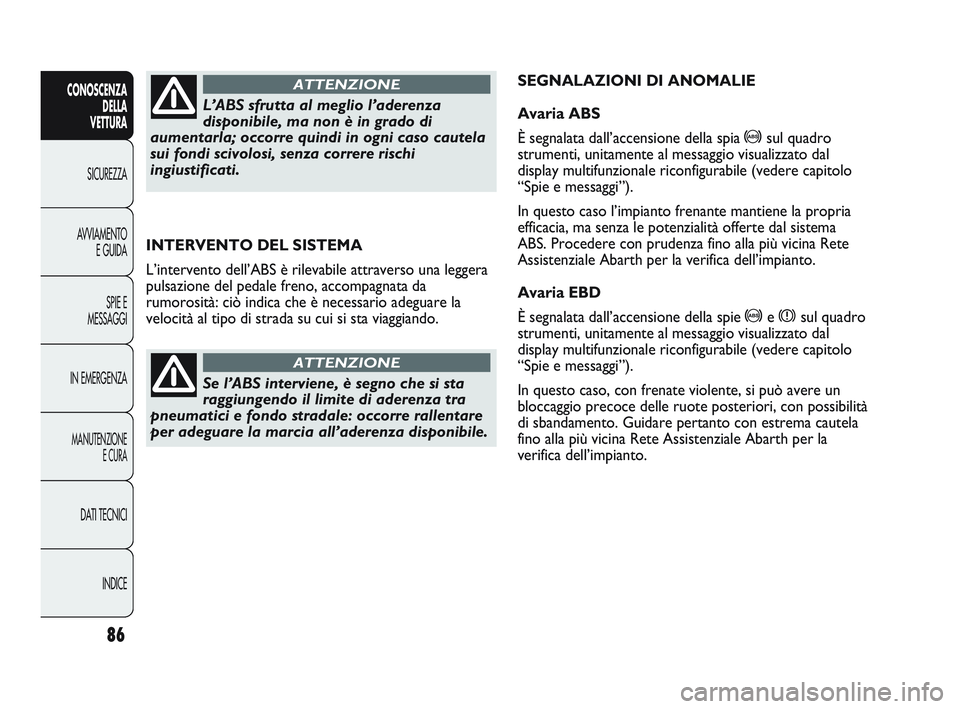

INTERVENTO DEL SISTEMA
L’intervento dell’ABS è rilevabile attraverso una leggera
pulsazione del pedale freno, accompagnata da
rumorosità: ciò indica che è necessario adeguare la
velocità al tipo di strada su cui si sta viaggiando.
L’ABS sfrutta al meglio l’aderenza
disponibile, ma non è in grado di
aumentarla; occorre quindi in ogni caso cautela
sui fondi scivolosi, senza correre rischi
ingiustificati.
ATTENZIONE
Se l’ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre rallentare
per adeguare la marcia all’aderenza disponibile.
ATTENZIONE
SEGNALAZIONI DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia >sul quadro
strumenti, unitamente al messaggio visualizzato dal
display multifunzionale riconfigurabile (vedere capitolo
“Spie e messaggi”).
In questo caso l’impianto frenante mantiene la propria
efficacia, ma senza le potenzialità offerte dal sistema
ABS. Procedere con prudenza fino alla più vicina Rete
Assistenziale Abarth per la verifica dell’impianto.
Avaria EBD
È segnalata dall’accensione della spie >e x sul quadro
strumenti, unitamente al messaggio visualizzato dal
display multifunzionale riconfigurabile (vedere capitolo
“Spie e messaggi”).
In questo caso, con frenate violente, si può avere un
bloccaggio precoce delle ruote posteriori, con possibilità
di sbandamento. Guidare pertanto con estrema cautela
fino alla più vicina Rete Assistenziale Abarth per la
verifica dell’impianto.
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 86

87
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
In caso di accensione della sola spia x
sul quadro strumenti (unitamente al
messaggio visualizzato dal display
multifunzionale riconfigurabile) arrestare
immediatamente la vettura e rivolgersi alla più
vicina Rete Assistenziale Abarth. L’eventuale
perdita di fluido dall’impianto idraulico, infatti,
pregiudica il funzionamento dell’impianto freni,
sia di tipo convenzionale, che con il sistema
antibloccaggio ruote.

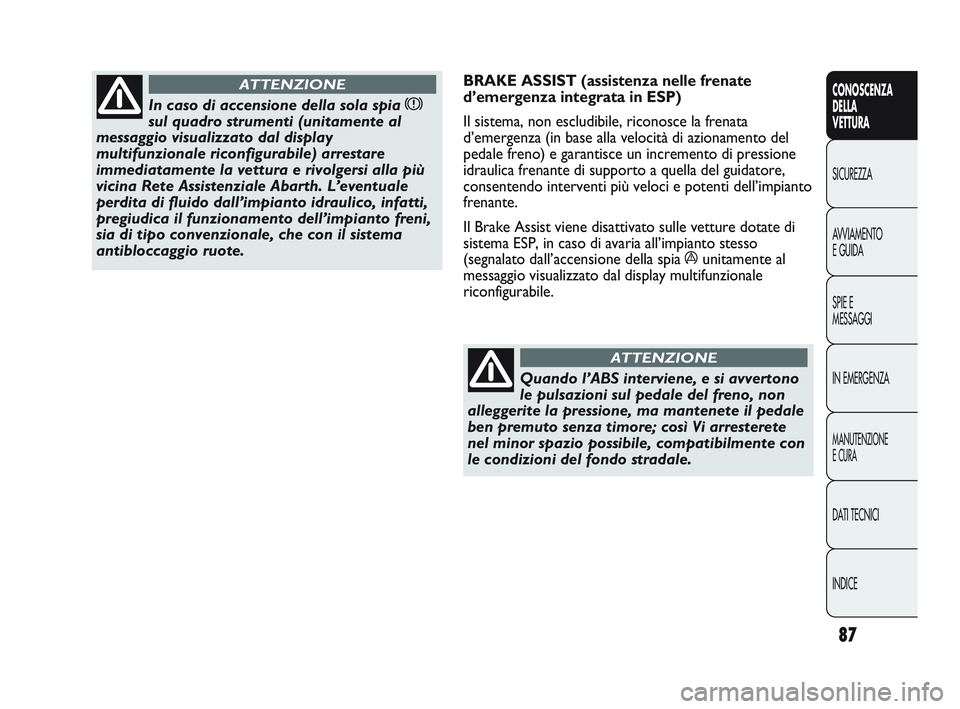

ATTENZIONEBRAKE ASSIST (assistenza nelle frenate
d’emergenza integrata in ESP)
Il sistema, non escludibile, riconosce la frenata
d’emergenza (in base alla velocità di azionamento del
pedale freno) e garantisce un incremento di pressione
idraulica frenante di supporto a quella del guidatore,
consentendo interventi più veloci e potenti dell’impianto
frenante.
Il Brake Assist viene disattivato sulle vetture dotate di
sistema ESP, in caso di avaria all’impianto stesso
(segnalato dall’accensione della spia áunitamente al
messaggio visualizzato dal display multifunzionale
riconfigurabile.
Quando l’ABS interviene, e si avvertono
le pulsazioni sul pedale del freno, non
alleggerite la pressione, ma mantenete il pedale
ben premuto senza timore; così Vi arresterete
nel minor spazio possibile, compatibilmente con
le condizioni del fondo stradale.
ATTENZIONE
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 87

88
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema ESP si
disinserisce automaticamente e sul quadro strumenti si
accende a luce fissa la spia á, unitamente al messaggio
visualizzato dal display multifunzionale riconfigurabile
(vedere capitolo “Spie e messaggi”). In tal caso
rivolgersi, appena possibile, alla Rete Assistenziale

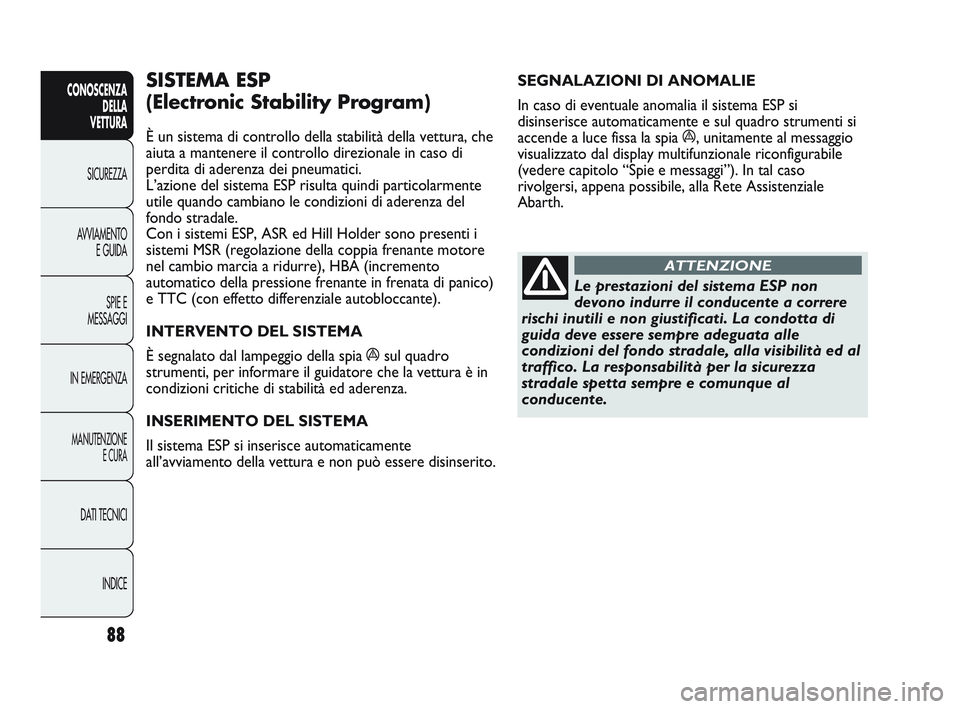

Abarth.SISTEMA ESP
(Electronic Stability Program)
È un sistema di controllo della stabilità della vettura, che
aiuta a mantenere il controllo direzionale in caso di
perdita di aderenza dei pneumatici.
L’azione del sistema ESP risulta quindi particolarmente
utile quando cambiano le condizioni di aderenza del
fondo stradale.
Con i sistemi ESP, ASR ed Hill Holder sono presenti i
sistemi MSR (regolazione della coppia frenante motore
nel cambio marcia a ridurre), HBA (incremento
automatico della pressione frenante in frenata di panico)
e TTC (con effetto differenziale autobloccante).
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spia ásul quadro
strumenti, per informare il guidatore che la vettura è in
condizioni critiche di stabilità ed aderenza.
INSERIMENTO DEL SISTEMA
Il sistema ESP si inserisce automaticamente
all’avviamento della vettura e non può essere disinserito.
Le prestazioni del sistema ESP non
devono indurre il conducente a correre
rischi inutili e non giustificati. La condotta di
guida deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità ed al
traffico. La responsabilità per la sicurezza
stradale spetta sempre e comunque al
conducente.
ATTENZIONE
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 88

89
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

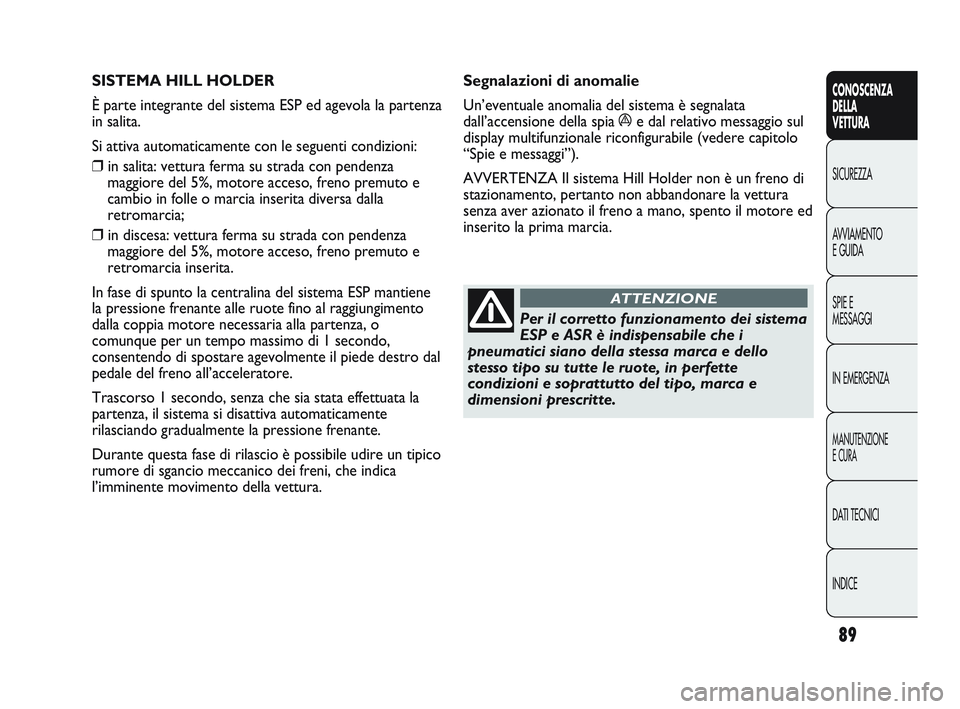

SISTEMA HILL HOLDER
È parte integrante del sistema ESP ed agevola la partenza
in salita.
Si attiva automaticamente con le seguenti condizioni:
❒ in salita: vettura ferma su strada con pendenza
maggiore del 5%, motore acceso, freno premuto e
cambio in folle o marcia inserita diversa dalla
retromarcia;
❒ in discesa: vettura ferma su strada con pendenza
maggiore del 5%, motore acceso, freno premuto e
retromarcia inserita.
In fase di spunto la centralina del sistema ESP mantiene
la pressione frenante alle ruote fino al raggiungimento
dalla coppia motore necessaria alla partenza, o
comunque per un tempo massimo di 1 secondo,
consentendo di spostare agevolmente il piede destro dal
pedale del freno all’acceleratore.
Trascorso 1 secondo, senza che sia stata effettuata la
partenza, il sistema si disattiva automaticamente
rilasciando gradualmente la pressione frenante.
Durante questa fase di rilascio è possibile udire un tipico
rumore di sgancio meccanico dei freni, che indica
l’imminente movimento della vettura. Segnalazioni di anomalie
Un’eventuale anomalia del sistema è segnalata
dall’accensione della spia
áe dal relativo messaggio sul
display multifunzionale riconfigurabile (vedere capitolo
“Spie e messaggi”).
AVVERTENZA Il sistema Hill Holder non è un freno di
stazionamento, pertanto non abbandonare la vettura
senza aver azionato il freno a mano, spento il motore ed
inserito la prima marcia.
Per il corretto funzionamento dei sistema
ESP e ASR è indispensabile che i
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo, marca e
dimensioni prescritte.
ATTENZIONE
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 89

90
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
Per il corretto funzionamento dei
sistema ESP e ASR è indispensabile che i
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo, marca e
dimensioni prescritte.

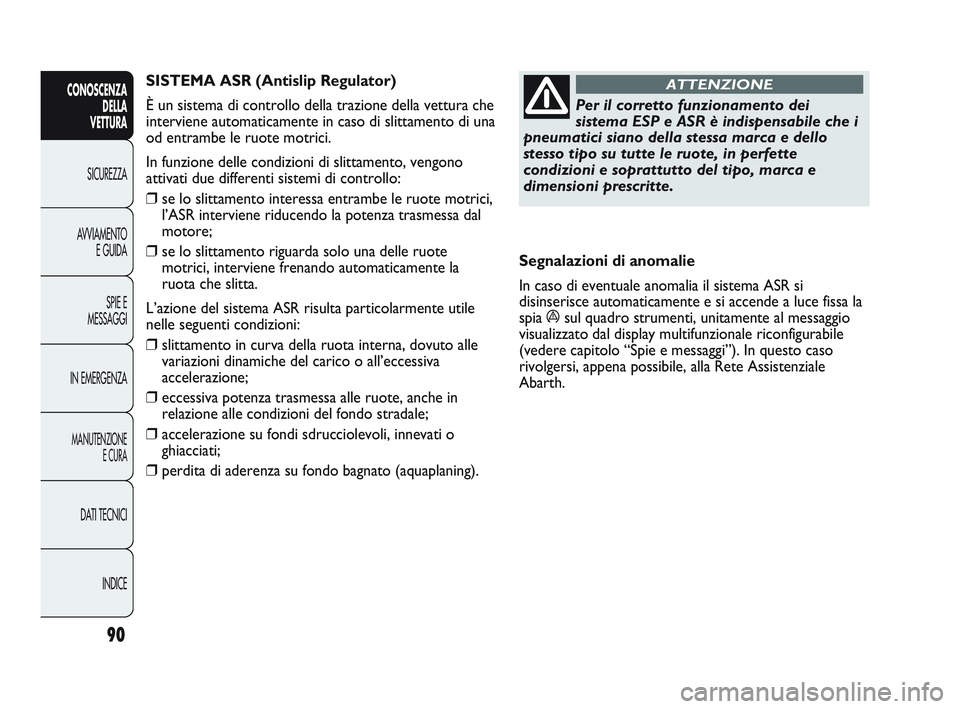

ATTENZIONESISTEMA ASR (Antislip Regulator)
È un sistema di controllo della trazione della vettura che
interviene automaticamente in caso di slittamento di una
od entrambe le ruote motrici.
In funzione delle condizioni di slittamento, vengono
attivati due differenti sistemi di controllo:
❒ se lo slittamento interessa entrambe le ruote motrici,
l’ASR interviene riducendo la potenza trasmessa dal
motore;
❒ se lo slittamento riguarda solo una delle ruote
motrici, interviene frenando automaticamente la
ruota che slitta.
L’azione del sistema ASR risulta particolarmente utile
nelle seguenti condizioni:
❒ slittamento in curva della ruota interna, dovuto alle
variazioni dinamiche del carico o all’eccessiva
accelerazione;
❒ eccessiva potenza trasmessa alle ruote, anche in
relazione alle condizioni del fondo stradale;
❒ accelerazione su fondi sdrucciolevoli, innevati o
ghiacciati;
❒ perdita di aderenza su fondo bagnato (aquaplaning). Segnalazioni di anomalie
In caso di eventuale anomalia il sistema ASR si
disinserisce automaticamente e si accende a luce fissa la
spia
ásul quadro strumenti, unitamente al messaggio
visualizzato dal display multifunzionale riconfigurabile
(vedere capitolo “Spie e messaggi”). In questo caso
rivolgersi, appena possibile, alla Rete Assistenziale
Abarth.
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 90

91
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

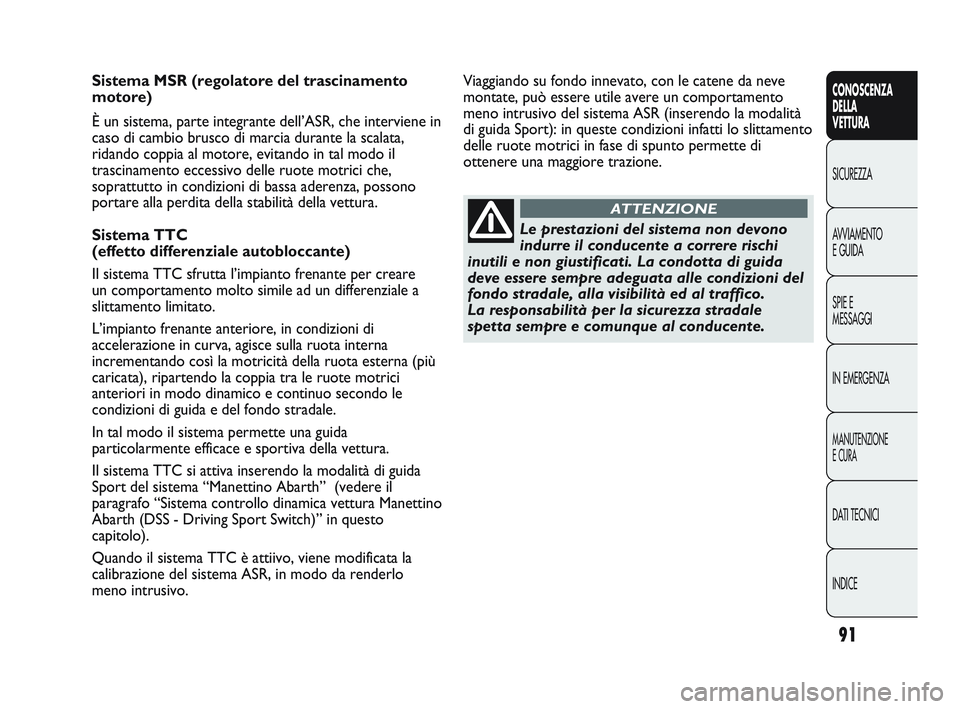

Sistema MSR (regolatore del trascinamento
motore)
È un sistema, parte integrante dell’ASR, che interviene in
caso di cambio brusco di marcia durante la scalata,
ridando coppia al motore, evitando in tal modo il
trascinamento eccessivo delle ruote motrici che,
soprattutto in condizioni di bassa aderenza, possono
portare alla perdita della stabilità della vettura.
Sistema TTC
(effetto differenziale autobloccante)
Il sistema TTC sfrutta l’impianto frenante per creare
un comportamento molto simile ad un differenziale a
slittamento limitato.
L’impianto frenante anteriore, in condizioni di
accelerazione in curva, agisce sulla ruota interna
incrementando così la motricità della ruota esterna (più
caricata), ripartendo la coppia tra le ruote motrici
anteriori in modo dinamico e continuo secondo le
condizioni di guida e del fondo stradale.
In tal modo il sistema permette una guida
particolarmente efficace e sportiva della vettura.
Il sistema TTC si attiva inserendo la modalità di guida
Sport del sistema “Manettino Abarth” (vedere il
paragrafo “Sistema controllo dinamica vettura Manettino
Abarth (DSS - Driving Sport Switch)” in questo
capitolo).
Quando il sistema TTC è attiivo, viene modificata la
calibrazione del sistema ASR, in modo da renderlo
meno intrusivo.
Le prestazioni del sistema non devono
indurre il conducente a correre rischi
inutili e non giustificati. La condotta di guida
deve essere sempre adeguata alle condizioni del
fondo stradale, alla visibilità ed al traffico.
La responsabilità per la sicurezza stradale
spetta sempre e comunque al conducente.
ATTENZIONE
Viaggiando su fondo innevato, con le catene da neve
montate, può essere utile avere un comportamento
meno intrusivo del sistema ASR (inserendo la modalità
di guida Sport): in queste condizioni infatti lo slittamento
delle ruote motrici in fase di spunto permette di
ottenere una maggiore trazione.
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 91

92
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

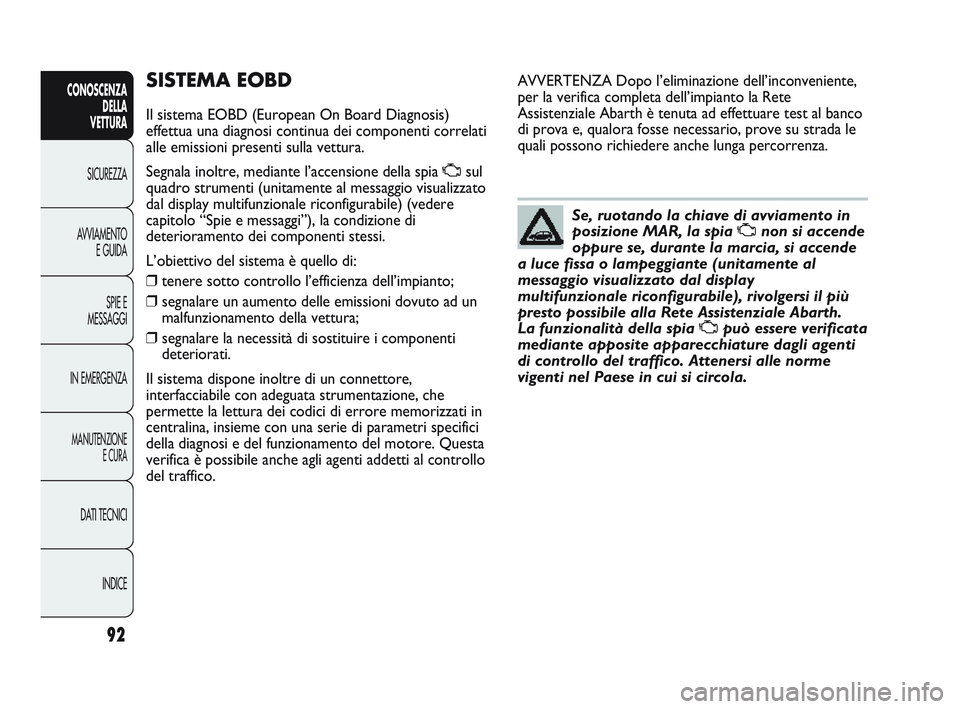

SISTEMA EOBD
Il sistema EOBD (European On Board Diagnosis)
effettua una diagnosi continua dei componenti correlati
alle emissioni presenti sulla vettura.
Segnala inoltre, mediante l’accensione della spia Usul
quadro strumenti (unitamente al messaggio visualizzato
dal display multifunzionale riconfigurabile) (vedere
capitolo “Spie e messaggi”), la condizione di
deterioramento dei componenti stessi.
L’obiettivo del sistema è quello di:
❒ tenere sotto controllo l’efficienza dell’impianto;
❒ segnalare un aumento delle emissioni dovuto ad un
malfunzionamento della vettura;
❒ segnalare la necessità di sostituire i componenti
deteriorati.
Il sistema dispone inoltre di un connettore,
interfacciabile con adeguata strumentazione, che
permette la lettura dei codici di errore memorizzati in
centralina, insieme con una serie di parametri specifici
della diagnosi e del funzionamento del motore. Questa
verifica è possibile anche agli agenti addetti al controllo
del traffico.
Se, ruotando la chiave di avviamento in
posizione MAR, la spia
Unon si accende
oppure se, durante la marcia, si accende
a luce fissa o lampeggiante (unitamente al
messaggio visualizzato dal display
multifunzionale riconfigurabile), rivolgersi il più
presto possibile alla Rete Assistenziale Abarth.
La funzionalità della spia
Upuò essere verificata
mediante apposite apparecchiature dagli agenti
di controllo del traffico. Attenersi alle norme
vigenti nel Paese in cui si circola.
AVVERTENZA Dopo l’eliminazione dell’inconveniente,
per la verifica completa dell’impianto la Rete
Assistenziale Abarth è tenuta ad effettuare test al banco
di prova e, qualora fosse necessario, prove su strada le
quali possono richiedere anche lunga percorrenza.
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 92
