2012 Abarth Punto Libretto Uso Manutenzione (in Italian)

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
21

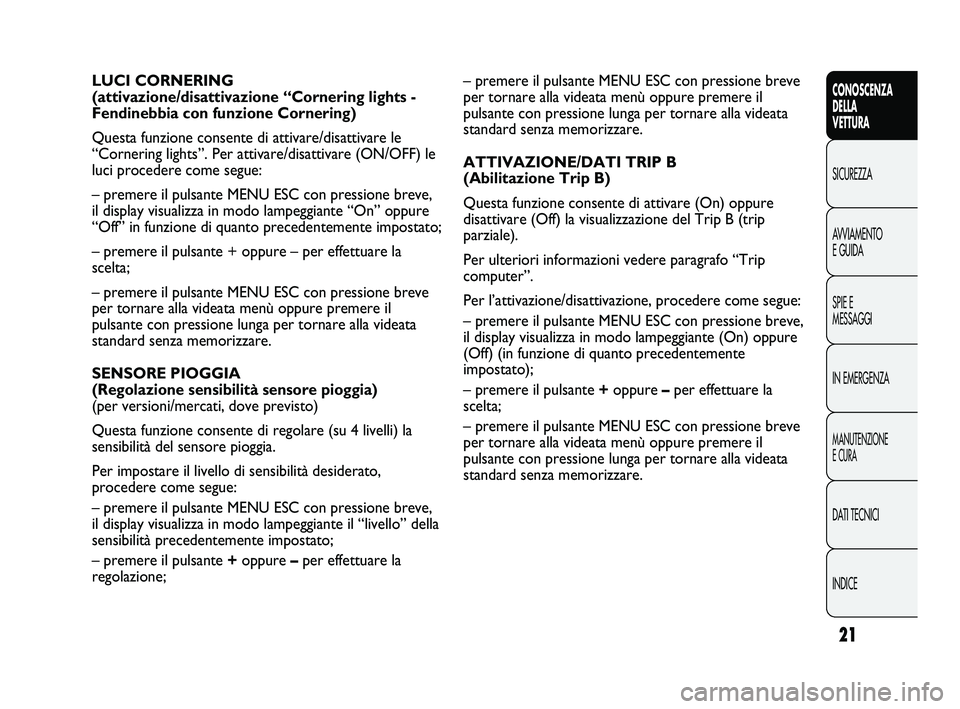

– premere il pulsante MENU ESC con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
ATTIVAZIONE/DATI TRIP B
(Abilitazione Trip B)
Questa funzione consente di attivare (On) oppure
disattivare (Off) la visualizzazione del Trip B (trip
parziale).
Per ulteriori informazioni vedere paragrafo “Trip
computer”.
Per l’attivazione/disattivazione, procedere come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante (On) oppure
(Off) (in funzione di quanto precedentemente
impostato);
– premere il pulsante
+oppure –per effettuare la
scelta;
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
LUCI CORNERING
(attivazione/disattivazione “Cornering lights -
Fendinebbia con funzione Cornering)
Questa funzione consente di attivare/disattivare le
“Cornering lights”. Per attivare/disattivare (ON/OFF) le
luci procedere come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante “On” oppure
“Off” in funzione di quanto precedentemente impostato;
– premere il pulsante + oppure – per effettuare la
scelta;
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
SENSORE PIOGGIA
(Regolazione sensibilità sensore pioggia)
(per versioni/mercati, dove previsto)
Questa funzione consente di regolare (su 4 livelli) la
sensibilità del sensore pioggia.
Per impostare il livello di sensibilità desiderato,
procedere come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante il “livello” della
sensibilità precedentemente impostato;
– premere il pulsante
+oppure –per effettuare la
regolazione;
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 21

INDICE
DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI
AVVIAMENTO
E GUIDA
SICUREZZA
CONOSCENZA
DELLA
VETTURA
22

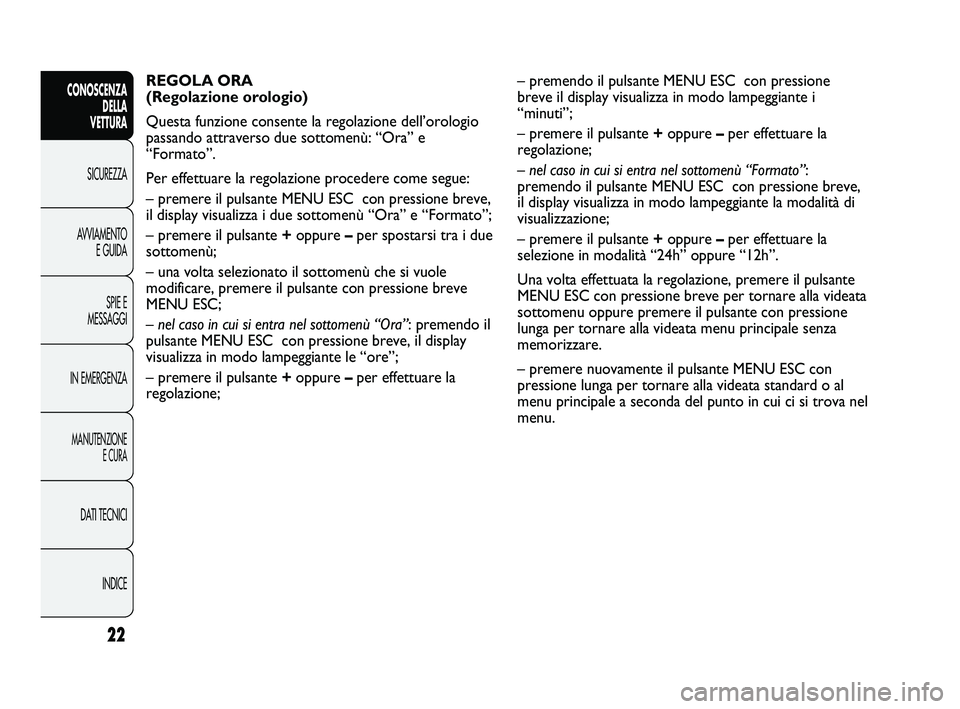

REGOLA ORA
(Regolazione orologio)
Questa funzione consente la regolazione dell’orologio
passando attraverso due sottomenù: “Ora” e
“Formato”.
Per effettuare la regolazione procedere come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza i due sottomenù “Ora” e “Formato”;
– premere il pulsante +oppure –per spostarsi tra i due
sottomenù;
– una volta selezionato il sottomenù che si vuole
modificare, premere il pulsante con pressione breve
MENU ESC;
– nel caso in cui si entra nel sottomenù “Ora” : premendo il
pulsante MENU ESC con pressione breve, il display
visualizza in modo lampeggiante le “ore”;
– premere il pulsante +oppure –per effettuare la
regolazione; – premendo il pulsante MENU ESC con pressione
breve il display visualizza in modo lampeggiante i
“minuti”;
– premere il pulsante
+oppure –per effettuare la
regolazione;
– nel caso in cui si entra nel sottomenù “Formato” :
premendo il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante la modalità di
visualizzazione;
– premere il pulsante +oppure –per effettuare la
selezione in modalità “24h” oppure “12h”.
Una volta effettuata la regolazione, premere il pulsante
MENU ESC con pressione breve per tornare alla videata
sottomenu oppure premere il pulsante con pressione
lunga per tornare alla videata menu principale senza
memorizzare.
– premere nuovamente il pulsante MENU ESC con
pressione lunga per tornare alla videata standard o al
menu principale a seconda del punto in cui ci si trova nel
menu.
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 22

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI AVVIAMENTO
E GUIDA SICUREZZA
CONOSCENZA
DELLA
VETTURA
23

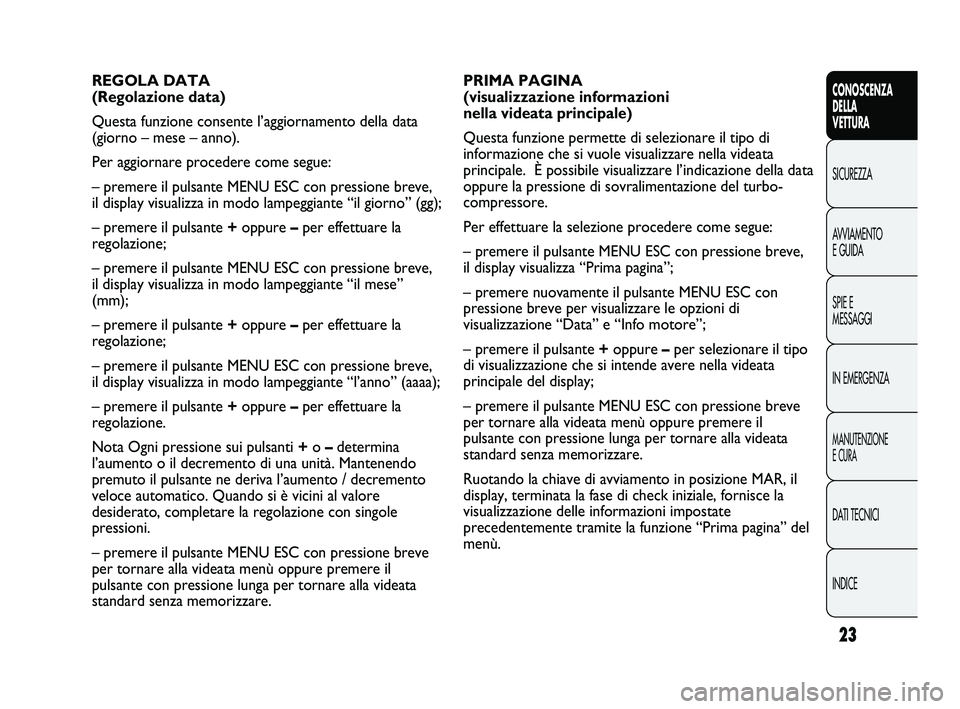

PRIMA PAGINA
(visualizzazione informazioni
nella videata principale)
Questa funzione permette di selezionare il tipo di
informazione che si vuole visualizzare nella videata
principale. È possibile visualizzare l’indicazione della data
oppure la pressione di sovralimentazione del turbo-
compressore.
Per effettuare la selezione procedere come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza “Prima pagina”;
– premere nuovamente il pulsante MENU ESC con
pressione breve per visualizzare le opzioni di
visualizzazione “Data” e “Info motore”;
– premere il pulsante
+oppure –per selezionare il tipo
di visualizzazione che si intende avere nella videata
principale del display;
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
Ruotando la chiave di avviamento in posizione MAR, il
display, terminata la fase di check iniziale, fornisce la
visualizzazione delle informazioni impostate
precedentemente tramite la funzione “Prima pagina” del
menù.
REGOLA DATA
(Regolazione data)
Questa funzione consente l’aggiornamento della data
(giorno – mese – anno).
Per aggiornare procedere come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante “il giorno” (gg);
– premere il pulsante
+oppure –per effettuare la
regolazione;
– premere il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante “il mese”
(mm);
– premere il pulsante +oppure –per effettuare la
regolazione;
– premere il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante “l’anno” (aaaa);
– premere il pulsante +oppure –per effettuare la
regolazione.
Nota Ogni pressione sui pulsanti +o –determina
l’aumento o il decremento di una unità. Mantenendo
premuto il pulsante ne deriva l’aumento / decremento
veloce automatico. Quando si è vicini al valore
desiderato, completare la regolazione con singole
pressioni.
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 23

24
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

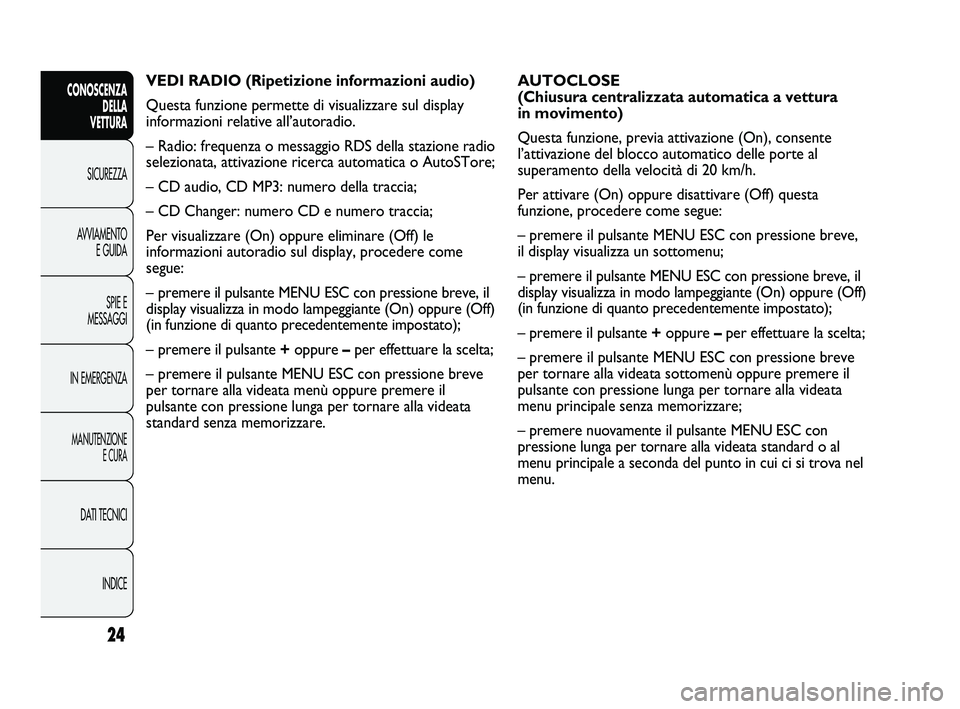

AUTOCLOSE
(Chiusura centralizzata automatica a vettura
in movimento)
Questa funzione, previa attivazione (On), consente
l’attivazione del blocco automatico delle porte al
superamento della velocità di 20 km/h.
Per attivare (On) oppure disattivare (Off) questa
funzione, procedere come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza un sottomenu;
– premere il pulsante MENU ESC con pressione breve, il
display visualizza in modo lampeggiante (On) oppure (Off)
(in funzione di quanto precedentemente impostato);
– premere il pulsante +oppure –per effettuare la scelta;
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata sottomenù oppure premere il
pulsante con pressione lunga per tornare alla videata
menu principale senza memorizzare;
– premere nuovamente il pulsante MENU ESC con
pressione lunga per tornare alla videata standard o al
menu principale a seconda del punto in cui ci si trova nel
menu.
VEDI RADIO (Ripetizione informazioni audio)
Questa funzione permette di visualizzare sul display
informazioni relative all’autoradio.
– Radio: frequenza o messaggio RDS della stazione radio
selezionata, attivazione ricerca automatica o AutoSTore;
– CD audio, CD MP3: numero della traccia;
– CD Changer: numero CD e numero traccia;
Per visualizzare (On) oppure eliminare (Off) le
informazioni autoradio sul display, procedere come
segue:
– premere il pulsante MENU ESC con pressione breve, il
display visualizza in modo lampeggiante (On) oppure (Off)
(in funzione di quanto precedentemente impostato);
– premere il pulsante
+oppure –per effettuare la scelta;
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 24

25
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

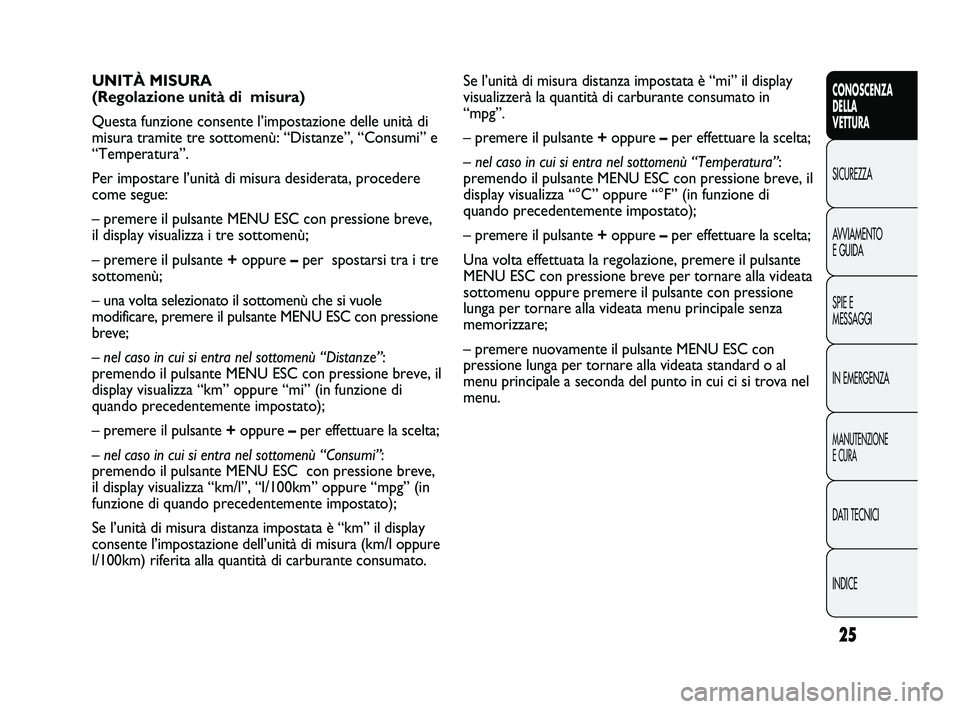

Se l’unità di misura distanza impostata è “mi” il display\
visualizzerà la quantità di carburante consumato in
“mpg”.
– premere il pulsante +oppure –per effettuare la scelta;
– nel caso in cui si entra nel sottomenù “Temperatura” :
premendo il pulsante MENU ESC con pressione breve, il
display visualizza “°C” oppure “°F” (in funzione di
quando precedentemente impostato);
– premere il pulsante +oppure –per effettuare la scelta;
Una volta effettuata la regolazione, premere il pulsante
MENU ESC con pressione breve per tornare alla videata
sottomenu oppure premere il pulsante con pressione
lunga per tornare alla videata menu principale senza
memorizzare;
– premere nuovamente il pulsante MENU ESC con
pressione lunga per tornare alla videata standard o al
menu principale a seconda del punto in cui ci si trova nel
menu.
UNITÀ MISURA
(Regolazione unità di misura)
Questa funzione consente l’impostazione delle unità di
misura tramite tre sottomenù: “Distanze”, “Consumi” e
“Temperatura”.
Per impostare l’unità di misura desiderata, procedere
come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza i tre sottomenù;
– premere il pulsante
+oppure –per spostarsi tra i tre
sottomenù;
– una volta selezionato il sottomenù che si vuole
modificare, premere il pulsante MENU ESC con pressione
breve;
– nel caso in cui si entra nel sottomenù “Distanze” :
premendo il pulsante MENU ESC con pressione breve, il
display visualizza “km” oppure “mi” (in funzione di
quando precedentemente impostato);
– premere il pulsante +oppure –per effettuare la scelta;
– nel caso in cui si entra nel sottomenù “Consumi” :
premendo il pulsante MENU ESC con pressione breve,
il display visualizza “km/l”, “l/100km” oppure “mpg” (\
in
funzione di quando precedentemente impostato);
Se l’unità di misura distanza impostata è “km” il display\
consente l’impostazione dell’unità di misura (km/l oppure
l/100km) riferita alla quantità di carburante consumato.
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 25

26
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

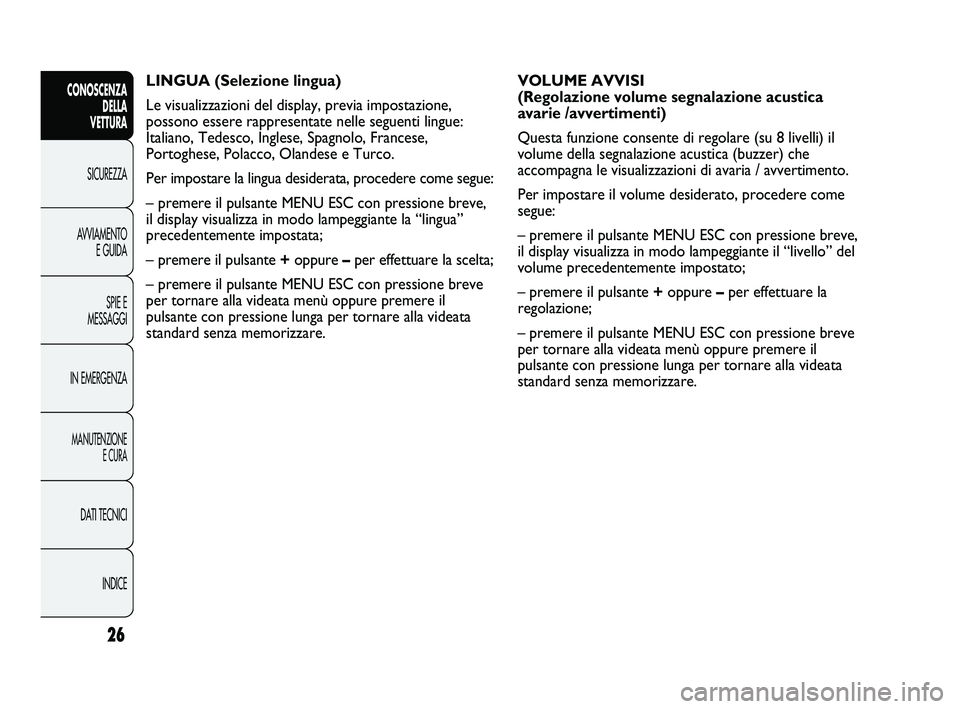

LINGUA (Selezione lingua)
Le visualizzazioni del display, previa impostazione,
possono essere rappresentate nelle seguenti lingue:
Italiano, Tedesco, Inglese, Spagnolo, Francese,
Portoghese, Polacco, Olandese e Turco.
Per impostare la lingua desiderata, procedere come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante la “lingua”
precedentemente impostata;
– premere il pulsante +oppure –per effettuare la scelta;
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare. VOLUME AVVISI
(Regolazione volume segnalazione acustica
avarie /avvertimenti)
Questa funzione consente di regolare (su 8 livelli) il
volume della segnalazione acustica (buzzer) che
accompagna le visualizzazioni di avaria / avvertimento.
Per impostare il volume desiderato, procedere come
segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante
+oppure –per effettuare la
regolazione;
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 26

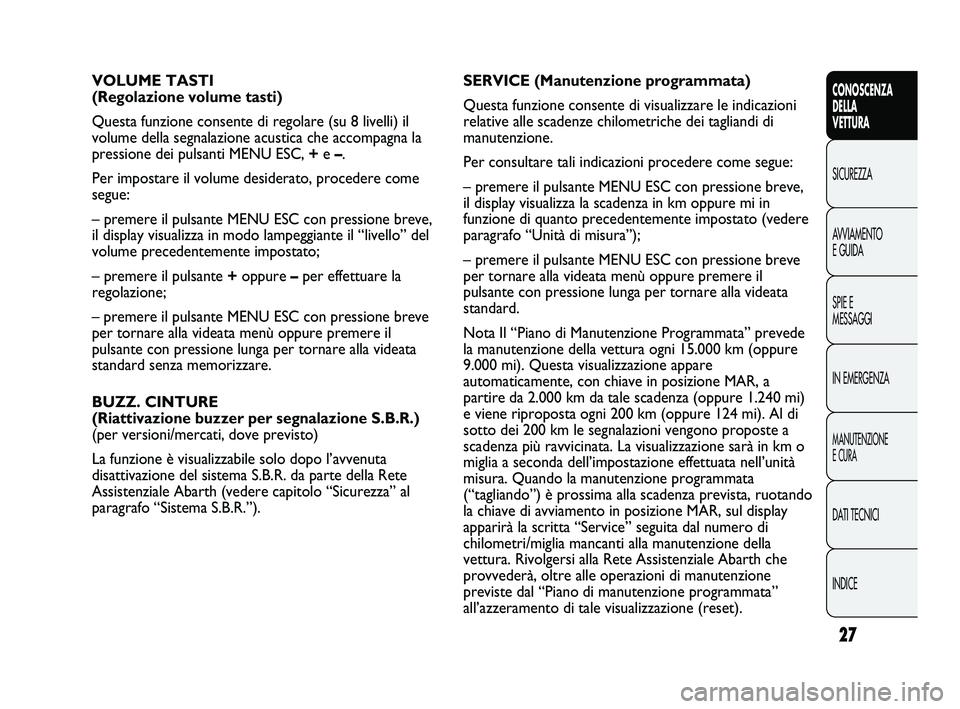

27
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
VOLUME TASTI
(Regolazione volume tasti)
Questa funzione consente di regolare (su 8 livelli) il
volume della segnalazione acustica che accompagna la
pressione dei pulsanti MENU ESC, +e –.
Per impostare il volume desiderato, procedere come
segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante il “livello” del
volume precedentemente impostato;
– premere il pulsante +oppure –per effettuare la
regolazione;
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard senza memorizzare.
BUZZ. CINTURE
(Riattivazione buzzer per segnalazione S.B.R.)
(per versioni/mercati, dove previsto)
La funzione è visualizzabile solo dopo l’avvenuta
disattivazione del sistema S.B.R. da parte della Rete
Assistenziale Abarth (vedere capitolo “Sicurezza” al
paragrafo “Sistema S.B.R.”). SERVICE (Manutenzione programmata)
Questa funzione consente di visualizzare le indicazioni
relative alle scadenze chilometriche dei tagliandi di
manutenzione.
Per consultare tali indicazioni procedere come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza la scadenza in km oppure mi in
funzione di quanto precedentemente impostato (vedere
paragrafo “Unità di misura”);
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla videata
standard.
Nota Il “Piano di Manutenzione Programmata” prevede
la manutenzione della vettura ogni 15.000 km (oppure
9.000 mi). Questa visualizzazione appare
automaticamente, con chiave in posizione MAR, a
partire da 2.000 km da tale scadenza (oppure 1.240 mi)
e viene riproposta ogni 200 km (oppure 124 mi). Al di
sotto dei 200 km le segnalazioni vengono proposte a
scadenza più ravvicinata. La visualizzazione sarà in km o
miglia a seconda dell’impostazione effettuata nell’unità
misura. Quando la manutenzione programmata
(“tagliando”) è prossima alla scadenza prevista, ruotando
la chiave di avviamento in posizione MAR, sul display
apparirà la scritta “Service” seguita dal numero di
chilometri/miglia mancanti alla manutenzione della
vettura. Rivolgersi alla Rete Assistenziale Abarth che
provvederà, oltre alle operazioni di manutenzione
previste dal “Piano di manutenzione programmata”
all’azzeramento di tale visualizzazione (reset).
001-028 PUNTO Abarth I 1ed 8-02-2012 13:37 Pagina 27

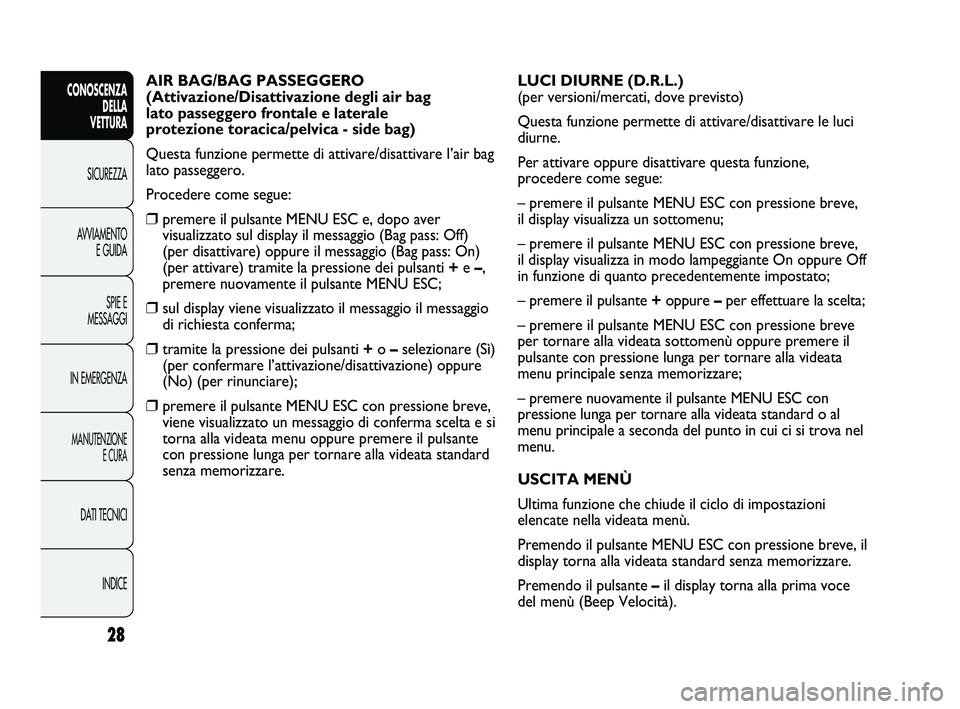

28
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
AIR BAG/BAG PASSEGGERO
(Attivazione/Disattivazione degli air bag
lato passeggero frontale e laterale
protezione toracica/pelvica - side bag)
Questa funzione permette di attivare/disattivare l’air bag
lato passeggero.
Procedere come segue:
❒premere il pulsante MENU ESC e, dopo aver
visualizzato sul display il messaggio (Bag pass: Off)
(per disattivare) oppure il messaggio (Bag pass: On)
(per attivare) tramite la pressione dei pulsanti +e –,
premere nuovamente il pulsante MENU ESC;
❒sul display viene visualizzato il messaggio il messaggio
di richiesta conferma;
❒tramite la pressione dei pulsanti +o –selezionare (Sì)
(per confermare l’attivazione/disattivazione) oppure
(No) (per rinunciare);
❒premere il pulsante MENU ESC con pressione breve,
viene visualizzato un messaggio di conferma scelta e si
torna alla videata menu oppure premere il pulsante
con pressione lunga per tornare alla videata standard
senza memorizzare. LUCI DIURNE (D.R.L.)
(per versioni/mercati, dove previsto)
Questa funzione permette di attivare/disattivare le luci
diurne.
Per attivare oppure disattivare questa funzione,
procedere come segue:
– premere il pulsante MENU ESC con pressione breve,
il display visualizza un sottomenu;
– premere il pulsante MENU ESC con pressione breve,
il display visualizza in modo lampeggiante On oppure Off
in funzione di quanto precedentemente impostato;
– premere il pulsante
+oppure –per effettuare la scelta;
– premere il pulsante MENU ESC con pressione breve
per tornare alla videata sottomenù oppure premere il
pulsante con pressione lunga per tornare alla videata
menu principale senza memorizzare;
– premere nuovamente il pulsante MENU ESC con
pressione lunga per tornare alla videata standard o al
menu principale a seconda del punto in cui ci si trova nel
menu.
USCITA MENÙ
Ultima funzione che chiude il ciclo di impostazioni
elencate nella videata menù.
Premendo il pulsante MENU ESC con pressione breve, il
display torna alla videata standard senza memorizzare.
Premendo il pulsante – il display torna alla prima voce
del menù (Beep Velocità).
001-028 PUNTO Abarth I 1ed 8-02-2012 13:38 Pagina 28
