2012 Abarth Punto Libretto Uso Manutenzione (in Italian)

173
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U164Abfig. 160
F0U165Abfig. 161

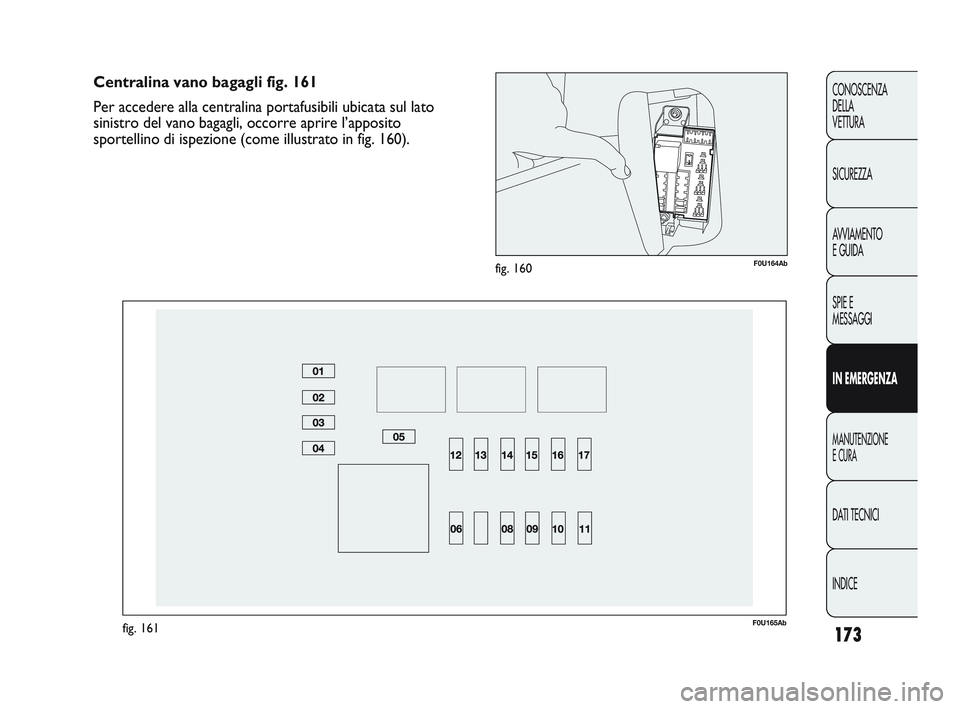

Centralina vano bagagli fig. 161
Per accedere alla centralina portafusibili ubicata sul lato
sinistro del vano bagagli, occorre aprire l’apposito
sportellino di ispezione (come illustrato in fig. 160).
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 173

INDICE
DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI
A

VVIAMENTO
E GUIDA
SICUREZZA
CONOSCENZA
DELLA
VETTURA
174
7,5
7,5
5
5
10 5
20
20
20
20
5
5
7,5
1
8
13 2
5
11 4
6
14 7
12 3
10

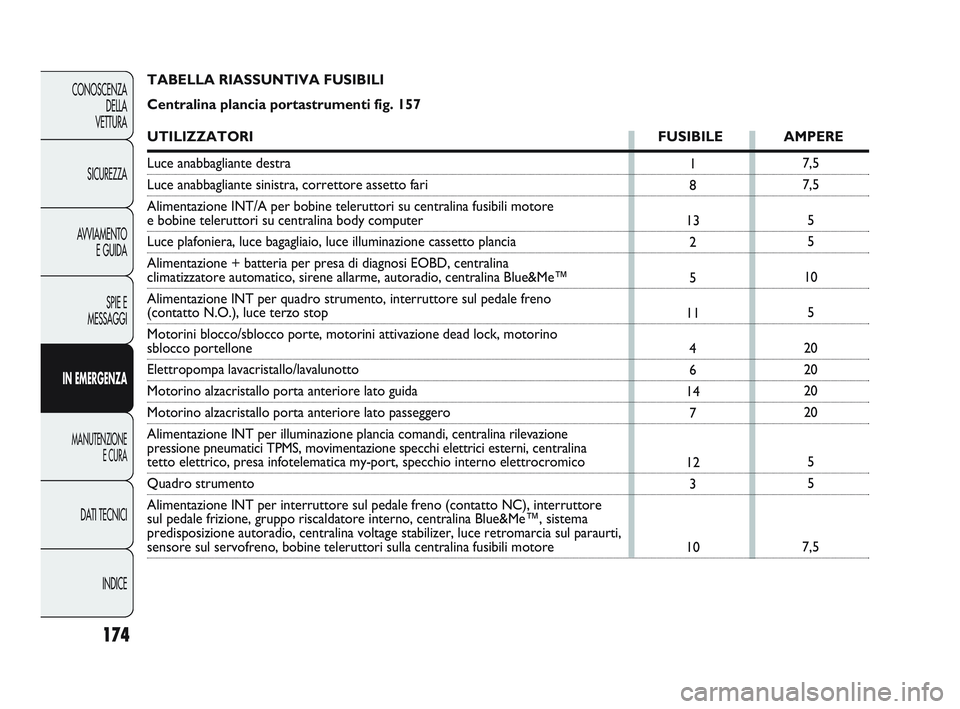

TABELLA RIASSUNTIVA FUSIBILI
Centralina plancia portastrumenti fig. 157
UTILIZZATORI FUSIBILE AMPERE
Luce anabbagliante destra
Luce anabbagliante sinistra, correttore assetto fari
Alimentazione INT/A per bobine teleruttori su centralina fusibili motore\

e bobine teleruttori su centralina body computer
Luce plafoniera, luce bagagliaio, luce illuminazione cassetto plancia
Alimentazione + batteria per presa di diagnosi EOBD, centralina
climatizzatore automatico, sirene allarme, autoradio, centralina Blue&Me\
™
Alimentazione INT per quadro strumento, interruttore sul pedale freno
(contatto N.O.), luce terzo stop
Motorini blocco/sblocco porte, motorini attivazione dead lock, motorino \
sblocco portellone
Elettropompa lavacristallo/lavalunotto
Motorino alzacristallo porta anteriore lato guida
Motorino alzacristallo porta anteriore lato passeggero
Alimentazione INT per illuminazione plancia comandi, centralina rilevazione
pressione pneumatici TPMS, movimentazione specchi elettrici esterni, centra lina
tetto elettrico, presa infotelematica my-port, specchio interno elettroc\
romico
Quadro strumento
Alimentazione INT per interruttore sul pedale freno (contatto NC), int\
erruttore
sul pedale frizione, gruppo riscaldatore interno, centralina Blue&Me™\
, sistema
predisposizione autoradio, centralina voltage stabilizer, luce retromarc\
ia sul paraurti,
sensore sul servofreno, bobine teleruttori sulla centralina fusibili mot\
ore
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 174

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI A
VVIAMENTO
E GUIDA SICUREZZA CONOSCENZA
DELLA
VETTURA
175
09
10
14
19
20
21
30
85
86
87
88 20
10
15
7,5 30
15
15
–
15 5
7,5

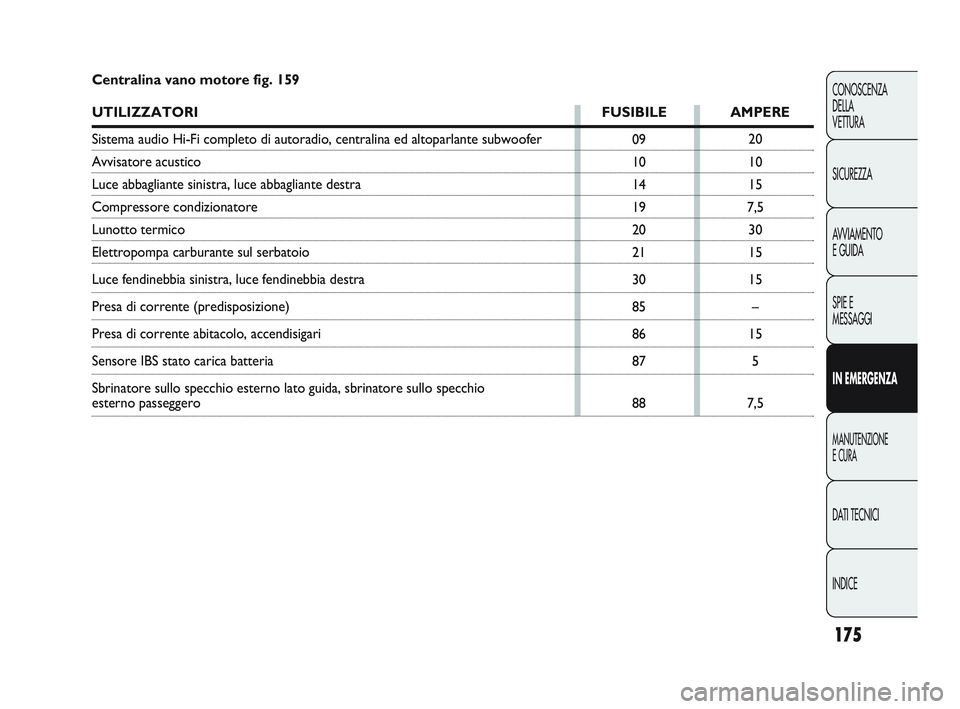

Centralina vano motore fig. 159
UTILIZZATORI
FUSIBILE AMPERE
Sistema audio Hi-Fi completo di autoradio, centralina ed altoparlante su\
bwoofer
Avvisatore acustico
Luce abbagliante sinistra, luce abbagliante destra
Compressore condizionatore
Lunotto termico
Elettropompa carburante sul serbatoio
Luce fendinebbia sinistra, luce fendinebbia destra
Presa di corrente (predisposizione)
Presa di corrente abitacolo, accendisigari
Sensore IBS stato carica batteria
Sbrinatore sullo specchio esterno lato guida, sbrinatore sullo specchio \
esterno passeggero
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 175

INDICE
DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI
A

VVIAMENTO
E GUIDA
SICUREZZA
CONOSCENZA
DELLA
VETTURA
176
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5 –
–
–
–
–
–
–
15 5
–
–
–

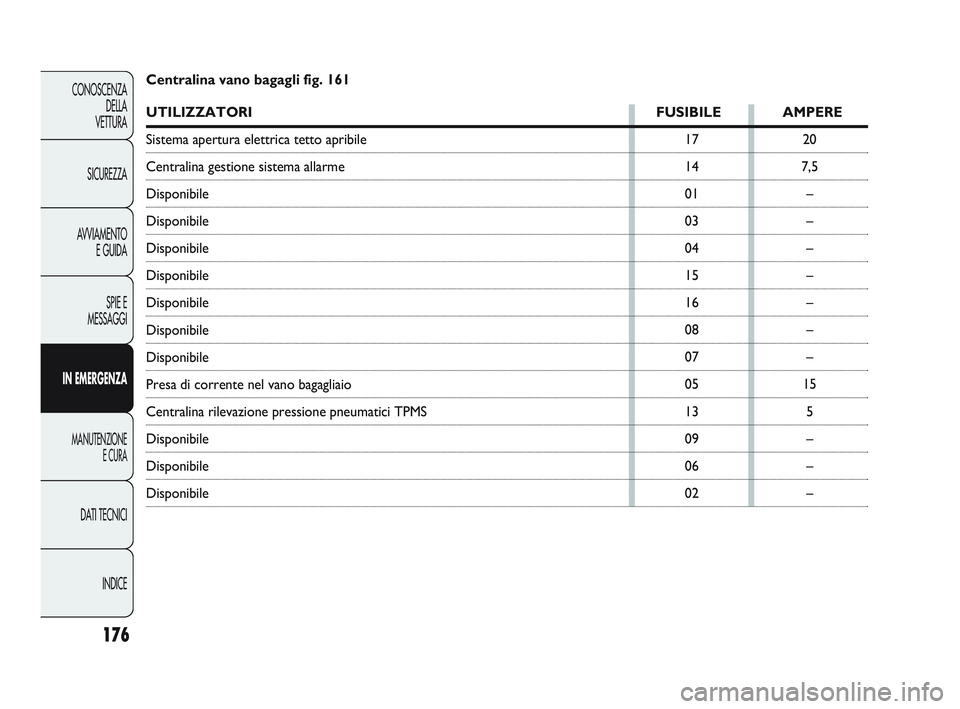

Centralina vano bagagli fig. 161
UTILIZZATORI
FUSIBILE AMPERE
Sistema apertura elettrica tetto apribile
Centralina gestione sistema allarme
Disponibile
Disponibile
Disponibile
Disponibile
Disponibile
Disponibile
Disponibile
Presa di corrente nel vano bagagliaio
Centralina rilevazione pressione pneumatici TPMS
Disponibile
Disponibile
Disponibile
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 176

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI A
VVIAMENTO
E GUIDA SICUREZZA CONOSCENZA
DELLA
VETTURA
177

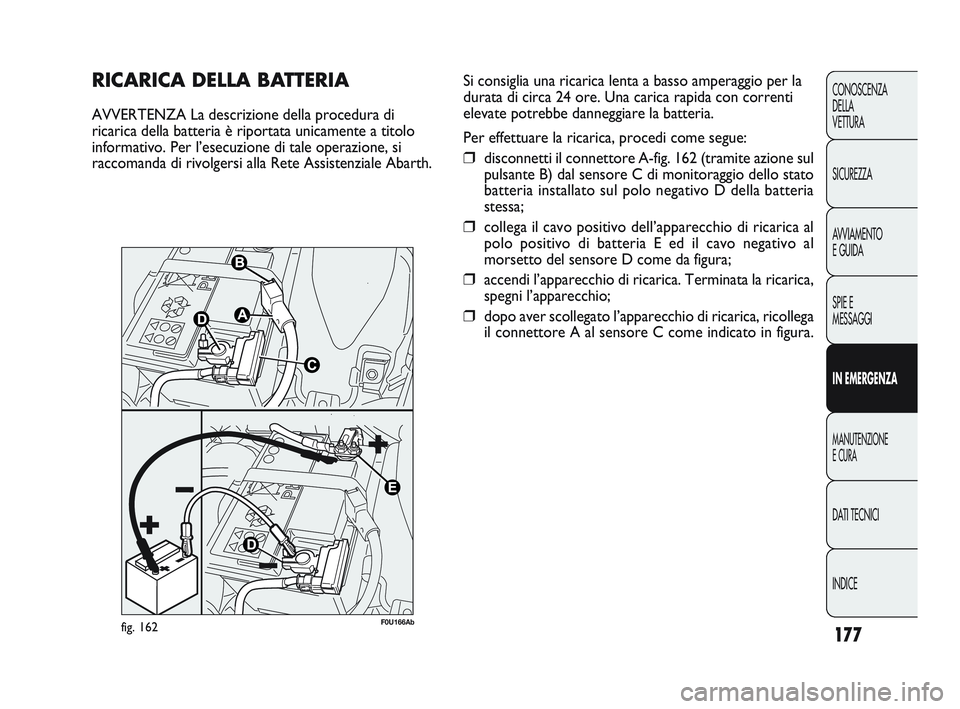

RICARICA DELLA BATTERIA
AVVERTENZA La descrizione della procedura di
ricarica della batteria è riportata unicamente a titolo
informativo. Per l’esecuzione di tale operazione, si
raccomanda di rivolgersi alla Rete Assistenziale Abarth.
fig. 162F0U166Ab
Si consiglia una ricarica lenta a basso amperaggio per la
durata di circa 24 ore. Una carica rapida con correnti
elevate potrebbe danneggiare la batteria.
Per effettuare la ricarica, procedi come segue:
❒disconnetti il connettore A-fig. 162 (tramite azione sul
pulsante B) dal sensore C di monitoraggio dello stato
batteria installato sul polo negativo D della batteria
stessa;
❒collega il cavo positivo dell’apparecchio di ricarica al
polo positivo di batteria E ed il cavo negativo al
morsetto del sensore D come da figura;
❒accendi l’apparecchio di ricarica. Terminata la ricarica,
spegni l’apparecchio;
❒dopo aver scollegato l’apparecchio di ricarica, ricollega
il connettore A al sensore C come indicato in figura.
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 177

INDICE
DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI
A

VVIAMENTO
E GUIDA
SICUREZZA
CONOSCENZA
DELLA
VETTURA

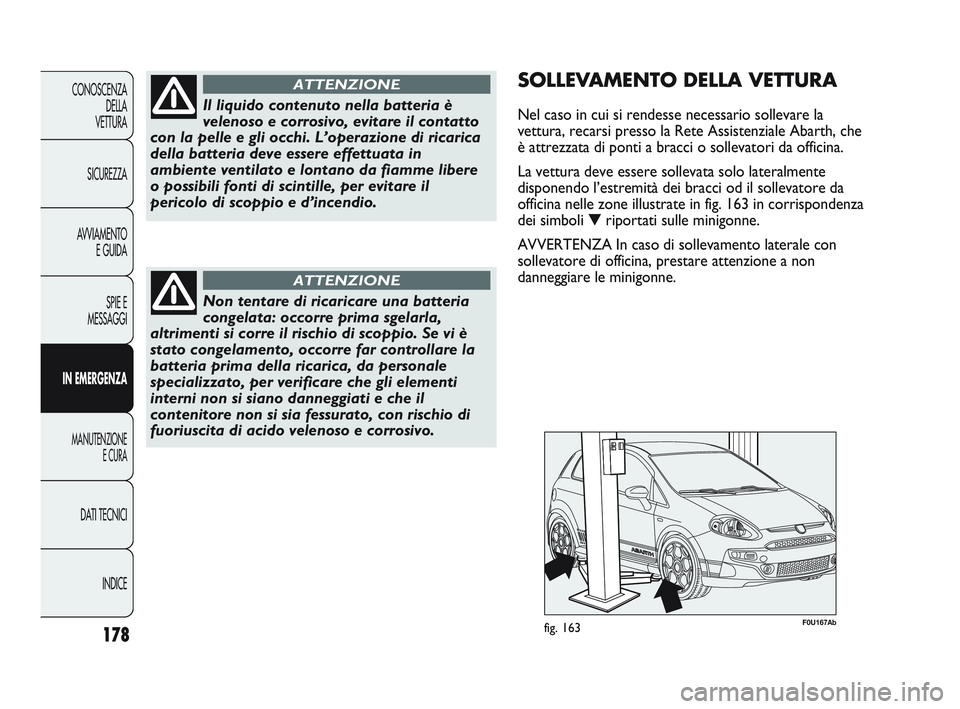

178
Il liquido contenuto nella batteria è
velenoso e corrosivo, evitare il contatto
con la pelle e gli occhi. L’operazione di ricarica
della batteria deve essere effettuata in
ambiente ventilato e lontano da fiamme libere
o possibili fonti di scintille, per evitare il
pericolo di scoppio e d’incendio.
ATTENZIONE
Non tentare di ricaricare una batteria
congelata: occorre prima sgelarla,
altrimenti si corre il rischio di scoppio. Se vi è
stato congelamento, occorre far controllare la
batteria prima della ricarica, da personale
specializzato, per verificare che gli elementi
interni non si siano danneggiati e che il
contenitore non si sia fessurato, con rischio di
fuoriuscita di acido velenoso e corrosivo.
ATTENZIONE
SOLLEVAMENTO DELLA VETTURA
Nel caso in cui si rendesse necessario sollevare la
vettura, recarsi presso la Rete Assistenziale Abarth, che
è attrezzata di ponti a bracci o sollevatori da officina.
La vettura deve essere sollevata solo lateralmente
disponendo l’estremità dei bracci od il sollevatore da
officina nelle zone illustrate in fig. 163 in corrispondenza
dei simboli ▼riportati sulle minigonne.
AVVERTENZA In caso di sollevamento laterale con
sollevatore di officina, prestare attenzione a non
danneggiare le minigonne.
fig. 163F0U167Ab
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 178

INDICE DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI A
VVIAMENTO
E GUIDA SICUREZZA CONOSCENZA
DELLA
VETTURA

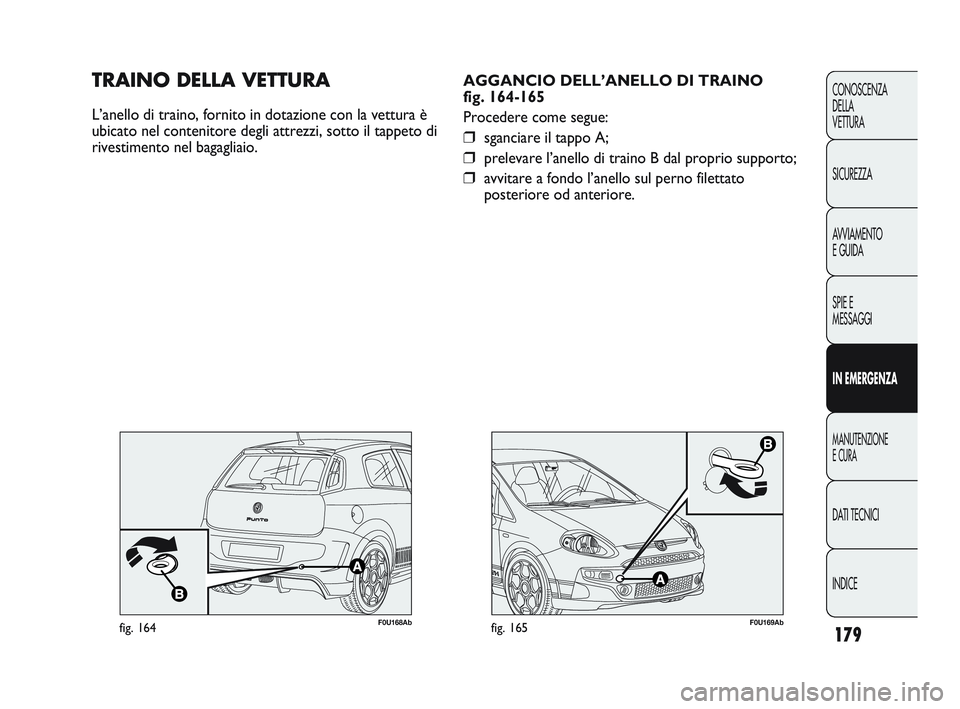

179
F0U169Abfig. 165
AGGANCIO DELL’ANELLO DI TRAINO
fig. 164-165
Procedere come segue:
❒sganciare il tappo A;
❒prelevare l’anello di traino B dal proprio supporto;
❒avvitare a fondo l’anello sul perno filettato
posteriore od anteriore.
TRAINO DELLA VETTURA
L’anello di traino, fornito in dotazione con la vettura è
ubicato nel contenitore degli attrezzi, sotto il tappeto di
rivestimento nel bagagliaio.
fig. 164F0U168Ab
151-182 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:44 Pagina 179

INDICE
DATI TECNICI
MANUTENZIONE
E CURA
IN EMERGENZA SPIE E
MESSAGGI
A

VVIAMENTO
E GUIDA
SICUREZZA
CONOSCENZA
DELLA
VETTURA

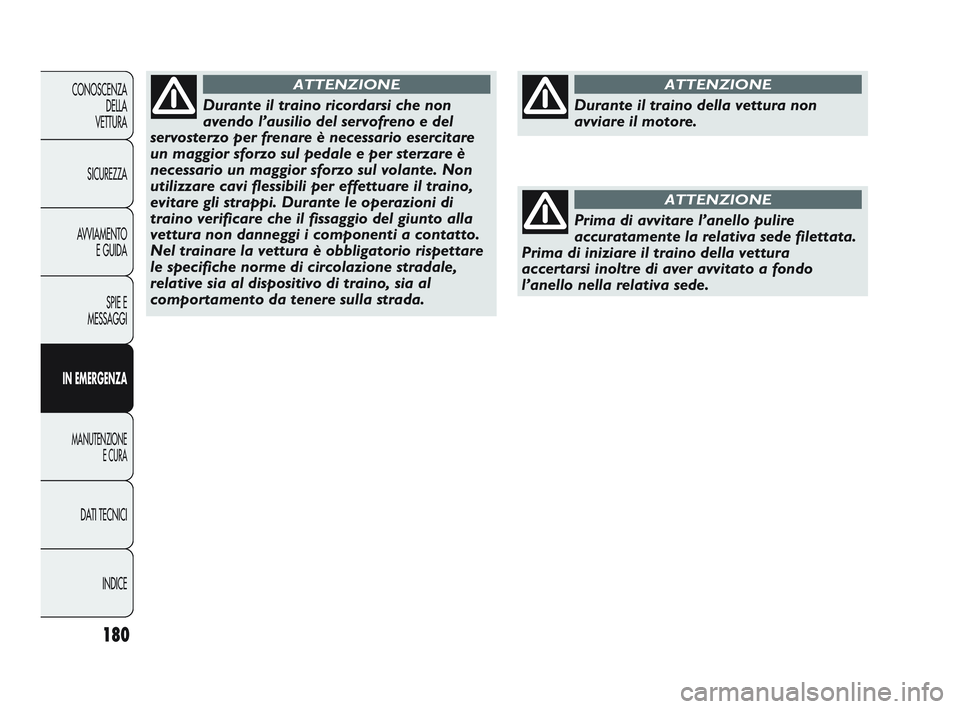

180
Durante il traino ricordarsi che non
avendo l’ausilio del servofreno e del
servosterzo per frenare è necessario esercitare
un maggior sforzo sul pedale e per sterzare è
necessario un maggior sforzo sul volante. Non
utilizzare cavi flessibili per effettuare il traino,
evitare gli strappi. Durante le operazioni di
traino verificare che il fissaggio del giunto alla
vettura non danneggi i componenti a contatto.
Nel trainare la vettura è obbligatorio rispettare
le specifiche norme di circolazione stradale,
relative sia al dispositivo di traino, sia al
comportamento da tenere sulla strada.
ATTENZIONE
Prima di avvitare l’anello pulire
accuratamente la relativa sede filettata.
Prima di iniziare il traino della vettura
accertarsi inoltre di aver avvitato a fondo
l’anello nella relativa sede.
ATTENZIONE
Durante il traino della vettura non
avviare il motore.
ATTENZIONE
