197

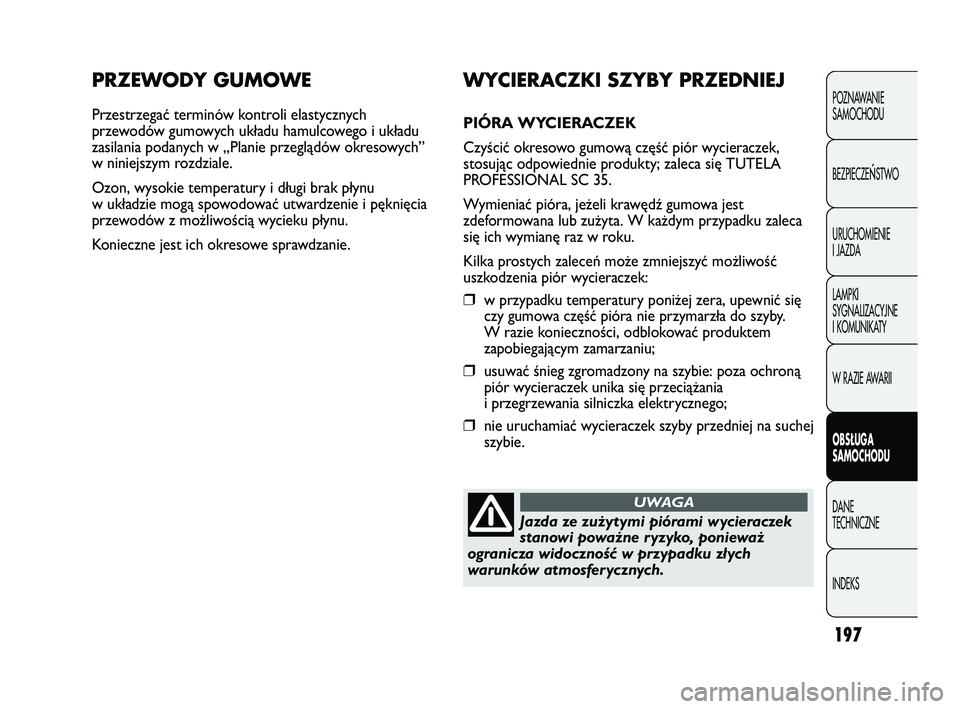

PRZEWODY GUMOWE
Przestrzegać terminów kontroli elastycznych
przewodów gumowych układu hamulcowego i układu
zasilania podanych w „Planie przeglądów okresowych”
w niniejszym rozdziale.
Ozon, wysokie temperatury i długi brak płynu
w układzie mogą spowodować utwardzenie i pęknięcia
przewodów z możliwością wycieku płynu.
Konieczne jest ich okresowe sprawdzanie.
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
WYCIERACZKI SZYBY PRZEDNIEJ
PIÓRA WYCIERACZEK
Czyścić okresowo gumową część piór wycieraczek,
stosując odpowiednie produkty; zaleca się TUTELA
PROFESSIONAL SC 35.
Wymieniać pióra, jeżeli krawędź gumowa jest
zdeformowana lub zużyta. W każdym przypadku zaleca
się ich wymianę raz w roku.
Kilka prostych zaleceń może zmniejszyć możliwość
uszkodzenia piór wycieraczek:
❒w przypadku temperatury poniżej zera, upewnić się
czy gumowa część pióra nie przymarzła do szyby.
W razie konieczności, odblokować produktem
zapobiegającym zamarzaniu;
❒usuwać śnieg zgromadzony na szybie: poza ochroną
piór wycieraczek unika się przeciążania
i przegrzewania silniczka elektrycznego;
❒nie uruchamiać wycieraczek szyby przedniej na suchej
szybie.
Jazda ze zużytymi piórami wycieraczek
stanowi poważne ryzyko, ponieważ
ogranicza widoczność w przypadku złych
warunków atmosferycznych.
UWAGA
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 197

F0U177Abrys. 173198
F0U176Abrys. 172

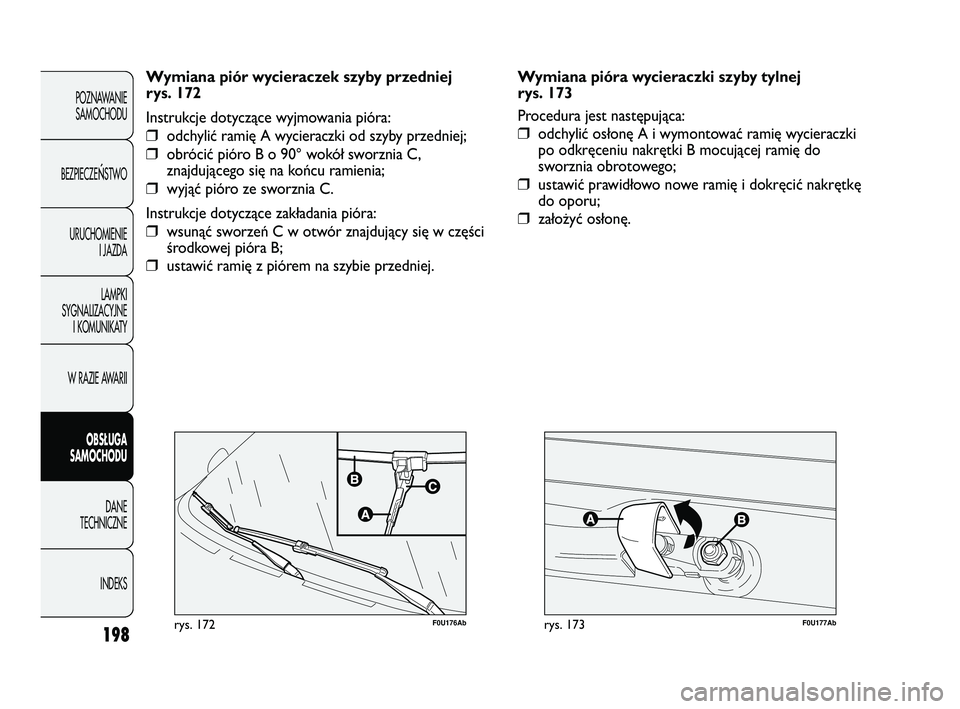

Wymiana piór wycieraczek szyby przedniej
rys. 172
Instrukcje dotyczące wyjmowania pióra:
❒odchylić ramię A wycieraczki od szyby przedniej;
❒obrócić pióro B o 90° wokół sworznia C,
znajdującego się na końcu ramienia;
❒wyjąć pióro ze sworznia C.
Instrukcje dotyczące zakładania pióra:
❒wsunąć sworzeń C w otwór znajdujący się w części
środkowej pióra B;
❒ustawić ramię z piórem na szybie przedniej.
POZNAWANIE SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Wymiana pióra wycieraczki szyby tylnej
rys. 173
Procedura jest następująca:
❒odchylić osłonę A i wymontować ramię wycieraczki
po odkręceniu nakrętki B mocującej ramię do
sworznia obrotowego;
❒ustawić prawidłowo nowe ramię i dokręcić nakrętkę
do oporu;
❒założyć osłonę.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 198

199
F0U179Abrys. 174F0U178Abrys. 175
Szyba tylna (spryskiwacz szyby tylnej) rys. 175
Dysze spryskiwacza szyby tylnej są stałe.
Obudowa dysz zamontowana jest nad szyba tylną.

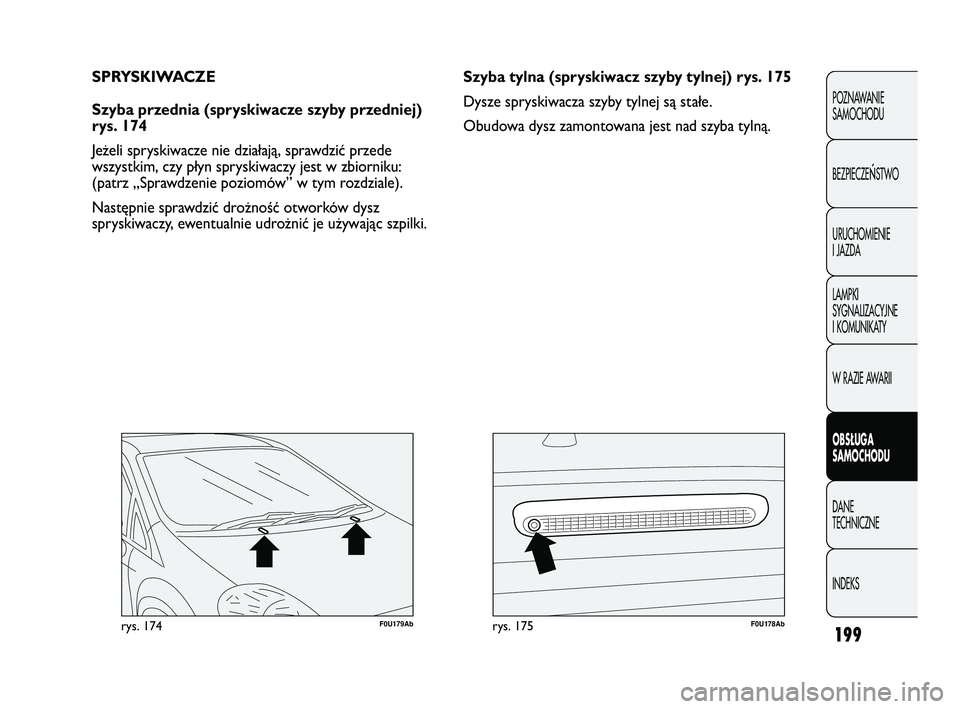

SPRYSKIWACZE
Szyba przednia (spryskiwacze szyby przedniej)
rys. 174
Jeżeli spryskiwacze nie działają, sprawdzić przede
wszystkim, czy płyn spryskiwaczy jest w zbiorniku:
(patrz „Sprawdzenie poziomów” w tym rozdziale).
Następnie sprawdzić drożność otworków dysz
spryskiwaczy, ewentualnie udrożnić je używając szpilki.
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 199

200

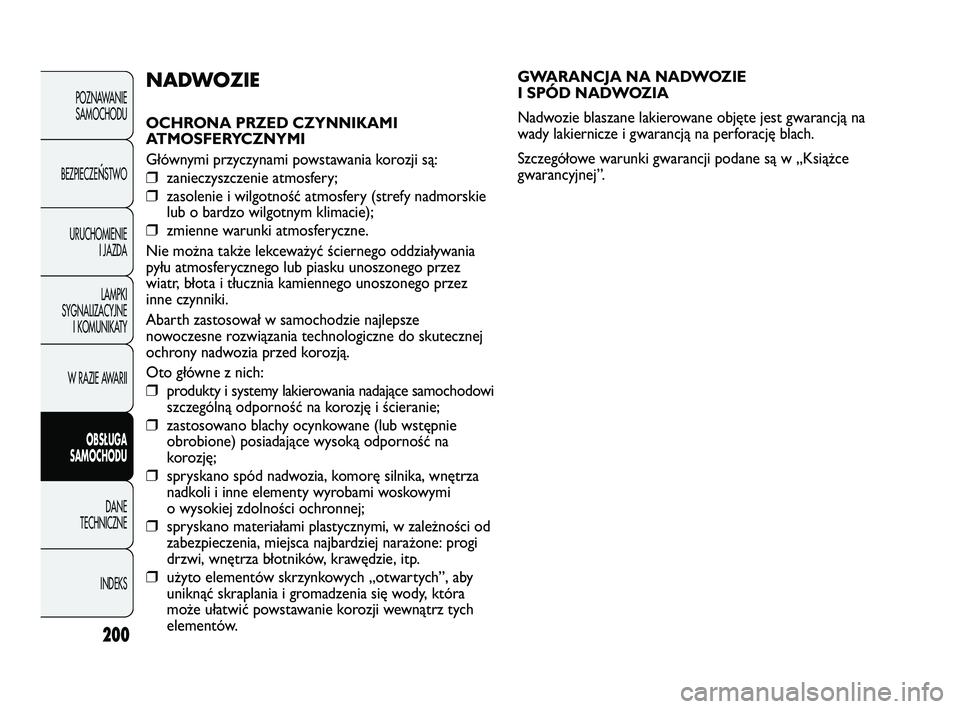

GWARANCJA NA NADWOZIE
I SPÓD NADWOZIA
Nadwozie blaszane lakierowane objęte jest gwarancją na
wady lakiernicze i gwarancją na perforację blach.
Szczegółowe warunki gwarancji podane są w „Książce
gwarancyjnej”.
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
NADWOZIE
OCHRONA PRZED CZYNNIKAMI
ATMOSFERYCZNYMI
Głównymi przyczynami powstawania korozji są:
❒zanieczyszczenie atmosfery;
❒zasolenie i wilgotność atmosfery (strefy nadmorskie
lub o bardzo wilgotnym klimacie);
❒zmienne warunki atmosferyczne.
Nie można także lekceważyć ściernego oddziaływania
pyłu atmosferycznego lub piasku unoszonego przez
wiatr, błota i tłucznia kamiennego unoszonego przez
inne czynniki.
Abarth zastosował w samochodzie najlepsze
nowoczesne rozwiązania technologiczne do skutecznej
ochrony nadwozia przed korozją.
Oto główne z nich:
❒produkty i systemy lakierowania nadające samochodowi
szczególną odporność na korozję i ścieranie;
❒zastosowano blachy ocynkowane (lub wstępnie
obrobione) posiadające wysoką odporność na
korozję;
❒spryskano spód nadwozia, komorę silnika, wnętrza
nadkoli i inne elementy wyrobami woskowymi
o wysokiej zdolności ochronnej;
❒spryskano materiałami plastycznymi, w zależności od
zabezpieczenia, miejsca najbardziej narażone: progi
drzwi, wnętrza błotników, krawędzie, itp.
❒użyto elementów skrzynkowych „otwartych”, aby
uniknąć skraplania i gromadzenia się wody, która
może ułatwić powstawanie korozji wewnątrz tych
elementów.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 200

201
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Detergenty zanieczyszczają wodę.
Samochód należy myć tylko w miejscach
wyposażonych do gromadzenia
i oczyszczania płynów stosowanych do mycia.

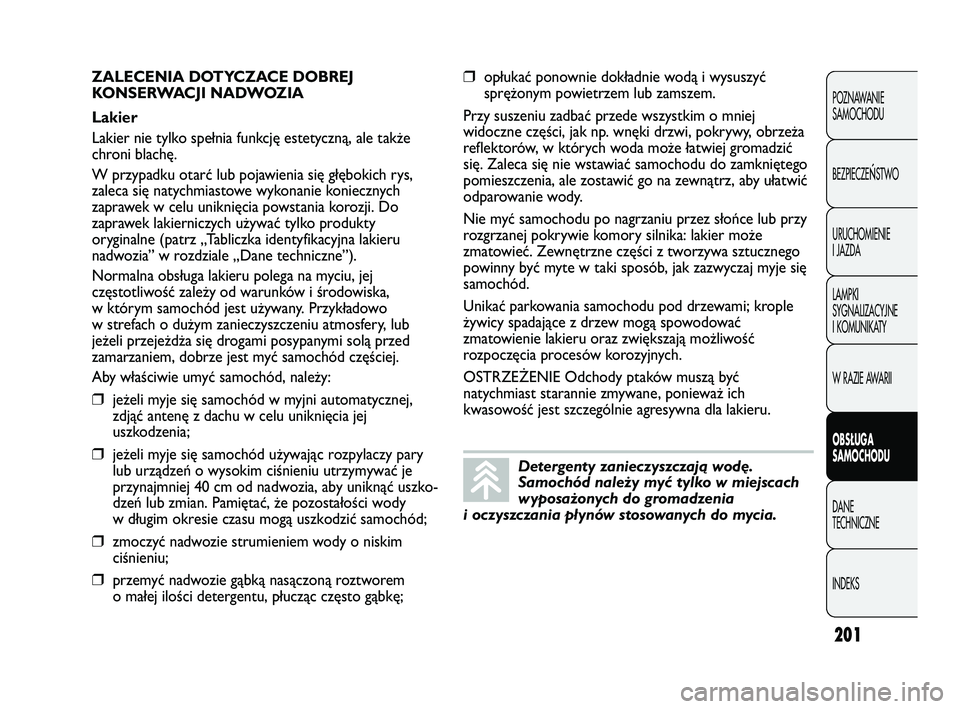

ZALECENIA DOTYCZACE DOBREJ
KONSERWACJI NADWOZIA
Lakier
Lakier nie tylko spełnia funkcję estetyczną, ale także
chroni blachę.
W przypadku otarć lub pojawienia się głębokich rys,
zaleca się natychmiastowe wykonanie koniecznych
zaprawek w celu uniknięcia powstania korozji. Do
zaprawek lakierniczych używać tylko produkty
oryginalne (patrz „Tabliczka identyfikacyjna lakieru
nadwozia” w rozdziale „Dane techniczne”).
Normalna obsługa lakieru polega na myciu, jej
częstotliwość zależy od warunków i środowiska,
w którym samochód jest używany. Przykładowo
w strefach o dużym zanieczyszczeniu atmosfery, lub
jeżeli przejeżdża się drogami posypanymi solą przed
zamarzaniem, dobrze jest myć samochód częściej.
Aby właściwie umyć samochód, należy:
❒jeżeli myje się samochód w myjni automatycznej,
zdjąć antenę z dachu w celu uniknięcia jej
uszkodzenia;
❒je˝eli my je si´ sa mo chód u˝ywajàc roz py la czy pa ry
lub urzàdzeƒ o wy so kim ciÊnie niu utrzy my waç je
przy naj mniej 40 cm od nad wo zia, aby uniknàç uszko -
dzeƒ lub zmian. Pa mi´taç, ˝e po zo sta∏oÊci wo dy
w d∏ugim okre sie cza su mogà uszko dziç sa mo chód;
❒zmoczyć nadwozie strumieniem wody o niskim
ciśnieniu;
❒przemyć nadwozie gąbką nasączoną roztworem
o małej ilości detergentu, płucząc często gąbkę;
❒opłukać ponownie dokładnie wodą i wysuszyć
sprężonym powietrzem lub zamszem.
Przy suszeniu zadbać przede wszystkim o mniej
widoczne części, jak np. wnęki drzwi, pokrywy, obrzeża
reflektorów, w których woda może łatwiej gromadzić
się. Zaleca się nie wstawiać samochodu do zamkniętego
pomieszczenia, ale zostawić go na zewnątrz, aby ułatwić
odparowanie wody.
Nie myć samochodu po nagrzaniu przez słońce lub przy
rozgrzanej pokrywie komory silnika: lakier może
zmatowieć. Zewnętrzne części z tworzywa sztucznego
powinny być myte w taki sposób, jak zazwyczaj myje się
samochód.
Unikać parkowania samochodu pod drzewami; krople
żywicy spadające z drzew mogą spowodować
zmatowienie lakieru oraz zwiększają możliwość
rozpoczęcia procesów korozyjnych.
OSTRZE\bENIE Odchody ptaków muszą być
natychmiast starannie zmywane, ponieważ ich
kwasowość jest szczególnie agresywna dla lakieru.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 201

202
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

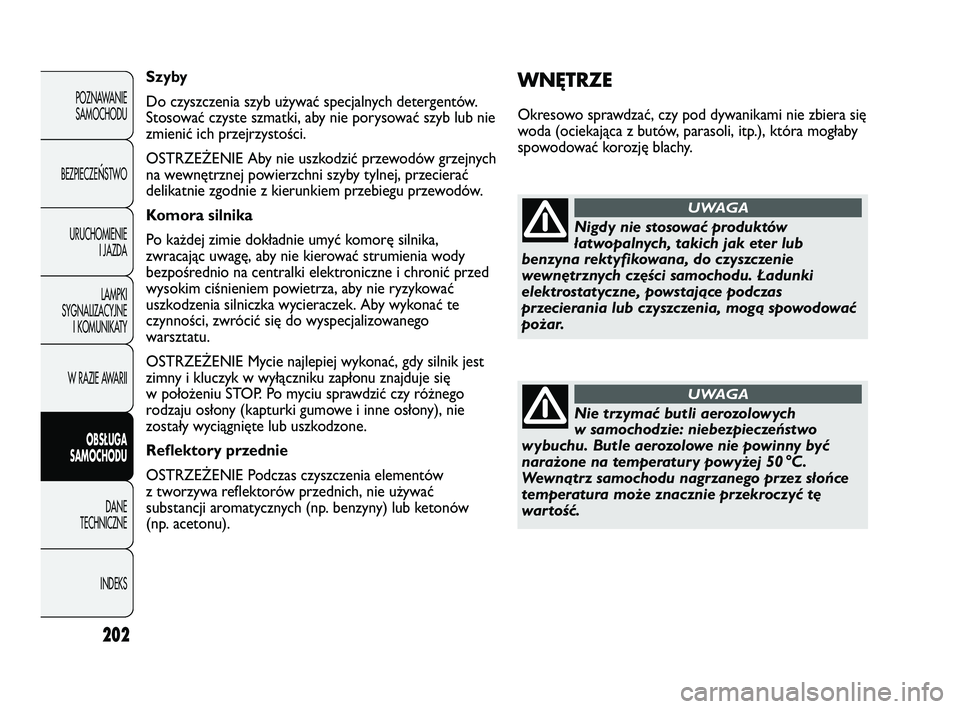

WNĘTRZE
Okresowo sprawdzać, czy pod dywanikami nie zbiera się
woda (ociekająca z butów, parasoli, itp.), która mogłaby
spowodować korozję blachy.
Szyby
Do czyszczenia szyb używać specjalnych detergentów.
Stosować czyste szmatki, aby nie porysować szyb lub nie
zmienić ich przejrzystości.
OSTRZE\bENIE Aby nie uszkodzić przewodów grzejnych
na wewnętrznej powierzchni szyby tylnej, przecierać
delikatnie zgodnie z kierunkiem przebiegu przewodów.
Komora silnika
Po każdej zimie dokładnie umyć komorę silnika,
zwracając uwagę, aby nie kierować strumienia wody
bezpośrednio na centralki elektroniczne i chronić przed
wysokim ciśnieniem powietrza, aby nie ryzykować
uszkodzenia silniczka wycieraczek. Aby wykonać te
czynności, zwrócić się do wyspecjalizowanego
warsztatu.
OSTRZE\bENIE Mycie najlepiej wykonać, gdy silnik jest
zimny i kluczyk w wyłączniku zapłonu znajduje się
w położeniu STOP. Po myciu sprawdzić czy różnego
rodzaju osłony (kapturki gumowe i inne osłony), nie
zostały wyciągnięte lub uszkodzone.
Reflektory przednie
OSTRZE\bENIE Podczas czyszczenia elementów
z tworzywa reflektorów przednich, nie używać
substancji aromatycznych (np. benzyny) lub ketonów
(np. acetonu).
Nigdy nie stosować produktów
łatwopalnych, takich jak eter lub
benzyna rektyfikowana, do czyszczenie
wewnętrznych części samochodu. Ładunki
elektrostatyczne, powstające podczas
przecierania lub czyszczenia, mogą spowodować
pożar.
UWAGA
Nie trzymać butli aerozolowych
w samochodzie: niebezpieczeństwo
wybuchu. Butle aerozolowe nie powinny być
narażone na temperatury powyżej 50 °C.
Wewnątrz samochodu nagrzanego przez słońce
temperatura może znacznie przekroczyć tę
wartość.
UWAGA
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 202

203
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

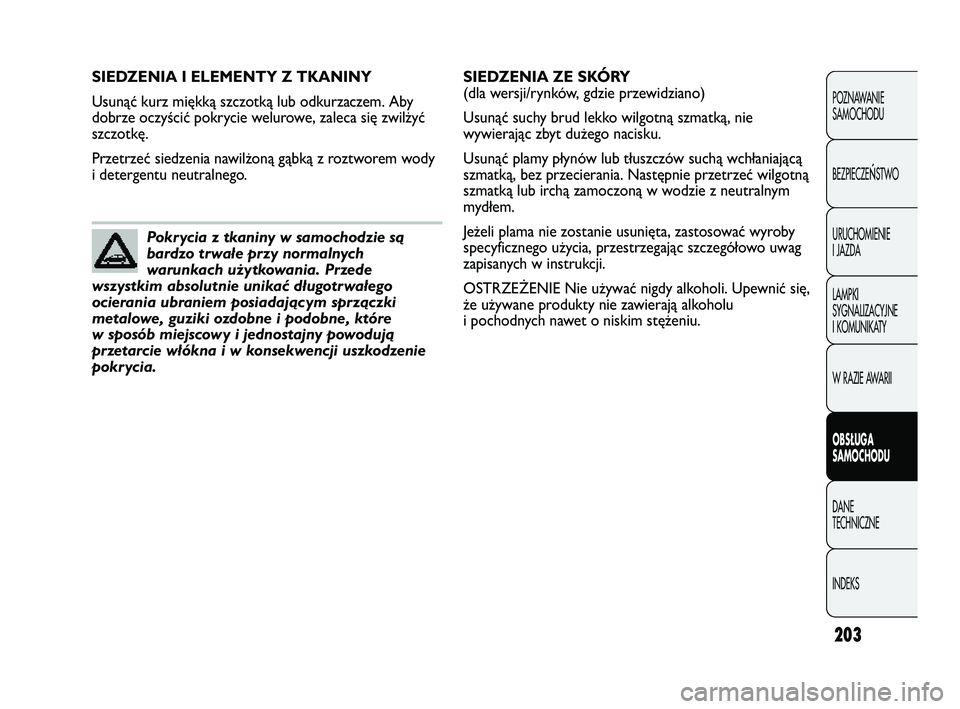

SIEDZENIA I ELEMENTY Z TKANINY
Usunąć kurz miękką szczotką lub odkurzaczem. Aby
dobrze oczyścić pokrycie welurowe, zaleca się zwilżyć
szczotkę.
Przetrzeć siedzenia nawilżoną gąbką z roztworem wody
i detergentu neutralnego.
Pokrycia z tkaniny w samochodzie są
bardzo trwałe przy normalnych
warunkach użytkowania. Przede
wszystkim absolutnie unikać długotrwałego
ocierania ubraniem posiadającym sprzączki
metalowe, guziki ozdobne i podobne, które
w sposób miejscowy i jednostajny powodują
przetarcie włókna i w konsekwencji uszkodzenie
pokrycia.
SIEDZENIA ZE SKÓRY
(dla wersji/rynków, gdzie przewidziano)
Usunąć suchy brud lekko wilgotną szmatką, nie
wywierając zbyt dużego nacisku.
Usunąć plamy płynów lub tłuszczów suchą wchłaniającą
szmatką, bez przecierania. Następnie przetrzeć wilgotną
szmatką lub irchą zamoczoną w wodzie z neutralnym
mydłem.
Jeżeli plama nie zostanie usunięta, zastosować wyroby
specyficznego użycia, przestrzegając szczegółowo uwag
zapisanych w instrukcji.
OSTRZE\bENIE Nie używać nigdy alkoholi. Upewnić się,
że używane produkty nie zawierają alkoholu
i pochodnych nawet o niskim stężeniu.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 203

204
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS

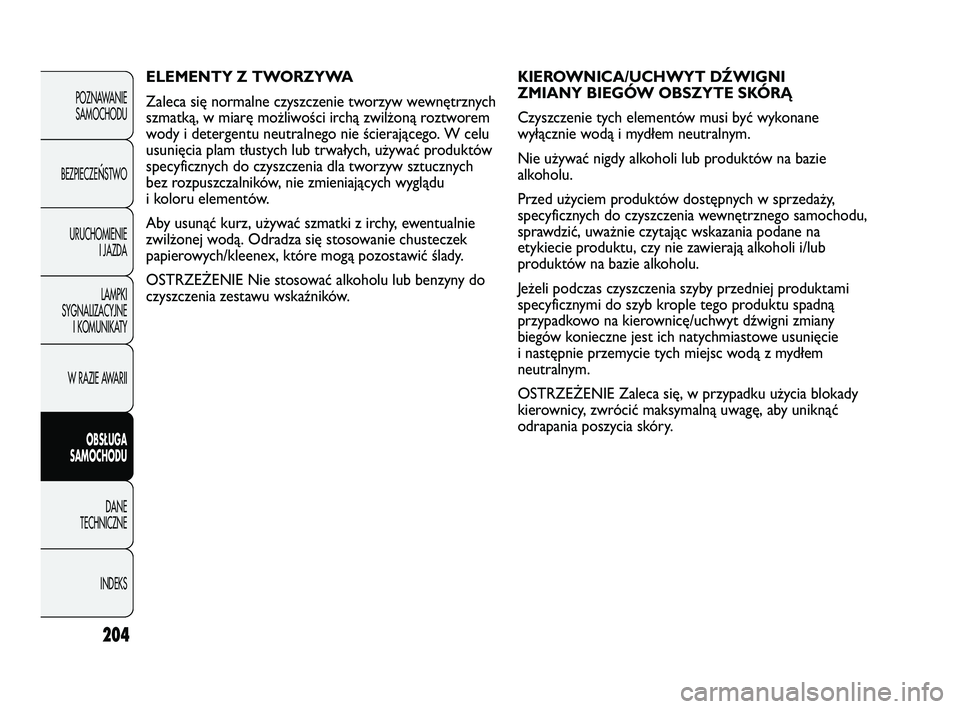

KIEROWNICA/UCHWYT DŹWIGNI
ZMIANY BIEGÓW OBSZYTE SKÓRĄ
Czyszczenie tych elementów musi być wykonane
wyłącznie wodą i mydłem neutralnym.
Nie używać nigdy alkoholi lub produktów na bazie
alkoholu.
Przed użyciem produktów dostępnych w sprzedaży,
specyficznych do czyszczenia wewnętrznego samochodu,
sprawdzić, uważnie czytając wskazania podane na
etykiecie produktu, czy nie zawierają alkoholi i/lub
produktów na bazie alkoholu.
Jeżeli podczas czyszczenia szyby przedniej produktami
specyficznymi do szyb krople tego produktu spadną
przypadkowo na kierownicę/uchwyt dźwigni zmiany
biegów konieczne jest ich natychmiastowe usunięcie
i następnie przemycie tych miejsc wodą z mydłem
neutralnym.
OSTRZE\bENIE Zaleca się, w przypadku użycia blokady
kierownicy, zwrócić maksymalną uwagę, aby uniknąć
odrapania poszycia skóry.
ELEMENTY Z TWORZYWA
Zaleca się normalne czyszczenie tworzyw wewnętrznych
szmatką, w miarę możliwości irchą zwilżoną roztworem
wody i detergentu neutralnego nie ścierającego. W celu
usunięcia plam tłustych lub trwałych, używać produktów
specyficznych do czyszczenia dla tworzyw sztucznych
bez rozpuszczalników, nie zmieniających wyglądu
i koloru elementów.
Aby usunąć kurz, używać szmatki z irchy, ewentualnie
zwilżonej wodą. Odradza się stosowanie chusteczek
papierowych/kleenex, które mogą pozostawić ślady.
OSTRZE\bENIE Nie stosować alkoholu lub benzyny do
czyszczenia zestawu wskaźników.
183-204 PUNTO Abarth PL 1ed 8-02-2012 15:07 Pagina 204
