2012 Abarth Punto Instrukcja obsługi (in Polish)

165
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
TYLNE ZESPOŁY OPTYCZNE
W zespole optycznym tylnym znajduj\b się żarówki
świateł pozycyjnych (diodowe), świateł stop
i kierunkowskazów.
Rozmieszczenie żarówek w zespole optycznym rys. 146
jest następuj\bce:
D kierunkowskazy (strzałki)
E światła stop.
F0U148Abrys. 146F0U149Abrys. 147
Aby wymienić żarówkę procedura jest następuj\bca:
❒odkręcić śruby mocuj\bce A-rys. 146;
❒rozł\bczyć konektor elektryczny środkowy B,
następnie wysun\bć zespół klosza na zewnętrz;
❒odł\bczyć oprawę żarówek, naciskaj\bc na zaczepy
C-rys. 147;
❒wyj\bć żarówkę do wymiany, naciskaj\bc j\b lekko
i obrócić w lewo (zablokowanie ze zł\bczem
bagnetowym), następnie wymienić;
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 165

166
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
❒zamontować oprawę żarówki;
❒poł\bczyć konektor elektryczny, ustawić prawidłowo
zespół w nadwoziu w samochodzie, następnie
wkręcić śruby mocuj\bce A.
OSTRZEŻENIE Aby wymienić światła pozycyjne
diodowe, zwrócić się do ASO Abarth.
TYLNE \bWIATŁA PRZECIWMGIELNE rys. 148
Aby wymienić żarówkę tylnych świateł przeciwmgielnych
A zwrócić zwrócić się do ASO Abarth.
\bWIATŁA COFANIA rys. 148
Aby wymienić żarówkę świateł cofania B zwrócić
zwrócić się do ASO Abarth.
F0U150Abrys. 148F0U151Abrys. 149
TRZECIE \bWIATŁO STOP rys. 149
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika;
❒wyj\bć zaślepki gumowe;
❒nacisn\bć na zaczepy blokuj\bce i wyj\bć zespół klosza C;
❒rozł\bczyć konektor elektryczny;
❒ścisn\bć przeciwległy zaczep D, wyj\bć oprawę
żarówek;
❒wyj\bć żarówkę montowan\b na wcisk i wymienić.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 166

167
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
O\bWIETLENIE TABLICY REJESTRACYJNEJ
Aby wymienić żarówkę, należy:
❒nacisn\bć w punkcie pokazanym strzałk\b i wyj\bć zespół
klosza A-rys. 150;
❒wymienić żarówkę rys. 151 po odł\bczeniu jej od
bocznych styków, sprawdzaj\bc, czy nowa żarówka
została prawidłowo zamocowana pomiędzy bocznymi
stykami;
❒zamontować zespół klosza lampy mocowany na wcisk.
F0U152Abrys. 150F0U153Abrys. 151
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 167

168
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U154Abrys. 152

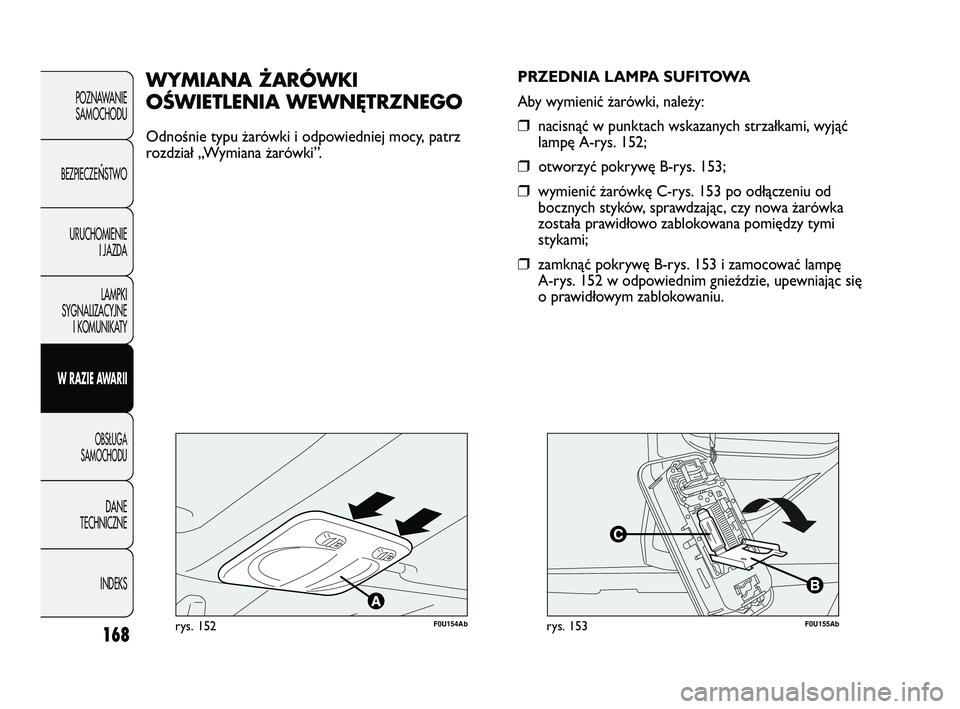

WYMIANA ŻARÓWKI
OŚWIETLENIA WEWNĘTRZNEGO
Odnośnie typu żarówki i odpowiedniej mocy, patrz
rozdział „Wymiana żarówki”. PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówki, należy:❒nacisn\bć w punktach wskazanych strzałkami, wyj\bć
lampę A-rys. 152;
❒otworzyć pokrywę B-rys. 153;
❒wymienić żarówkę C-rys. 153 po odł\bczeniu od
bocznych styków, sprawdzaj\bc, czy nowa żarówka
została prawidłowo zablokowana pomiędzy tymi
stykami;
❒zamkn\bć pokrywę B-rys. 153 i zamocować lampę
A-rys. 152 w odpowiednim gnieździe, upewniaj\bc się
o prawidłowym zablokowaniu.
F0U155Abrys. 153
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 168

169
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U156Abrys. 154

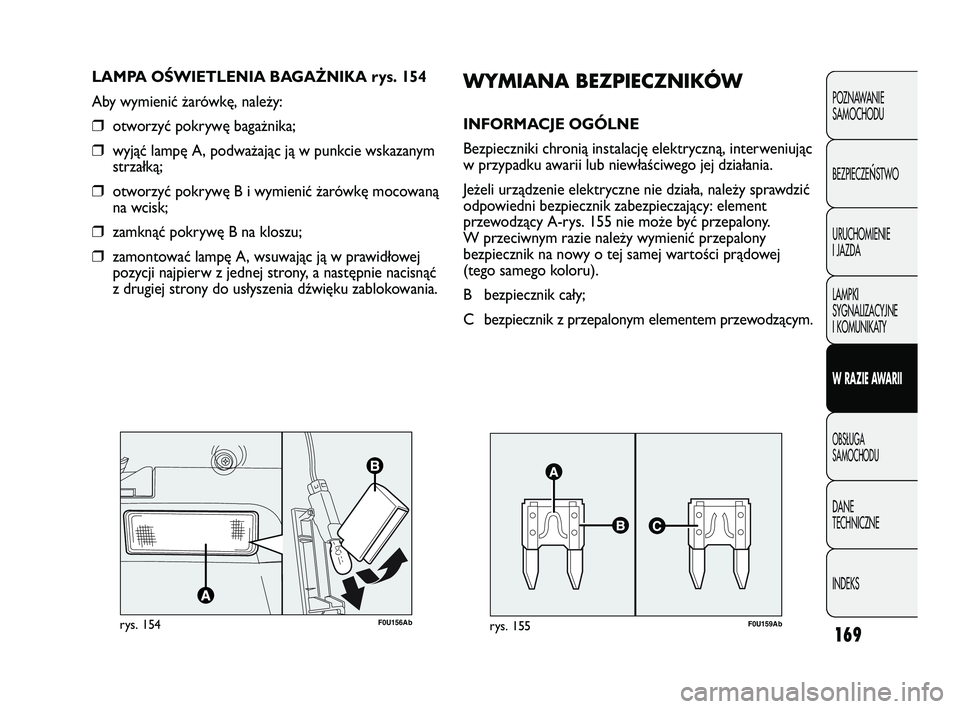

LAMPA O\bWIETLENIA BAGAŻNIKA rys. 154
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika;
❒wyj\bć lampę A, podważaj\bc j\b w punkcie wskazanym
strzałk\b;
❒otworzyć pokrywę B i wymienić żarówkę mocowan\b
na wcisk;
❒zamkn\bć pokrywę B na kloszu;
❒zamontować lampę A, wsuwaj\bc j\b w prawidłowej
pozycji najpierw z jednej strony, a następnie nacisn\bć
z drugiej strony do usłyszenia dźwięku zablokowania.
F0U159Abrys. 155
WYMIANA BEZPIECZNIKÓW
INFORMACJE OGÓLNE
Bezpieczniki chroni\b instalację elektryczn\b, interweniuj\bc
w przypadku awarii lub niewłaściwego jej działania.
Jeżeli urz\bdzenie elektryczne nie działa, należy sprawdzić
odpowiedni bezpiecznik zabezpieczaj\bcy: element
przewodz\bcy A-rys. 155 nie może być przepalony.
W przeciwnym razie należy wymienić przepalony
bezpiecznik na nowy o tej samej wartości pr\bdowej
(tego samego koloru).
B bezpiecznik cały;
C bezpiecznik z przepalonym elementem przewodz\bcym.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 169

170
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Nie zastępować nigdy bezpiecznika
przepalonego drutami metalowymi lub
innym materiałem przewodzącym.
Jeżeli bezpiecznik przepali się ponownie,
zwrócić się do ASO Abarth.
UWAGA
Nie wymieniać w żadnym przypadku
bezpiecznika na inny o wyższej wartości
prądowej: NIEBEZPIECZEŃSTWO POŻARU.
UWAGA
Jeżeli przepali się bezpiecznik główny
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE),
zwrócić się do ASO Abarth.
UWAGA
Przed wymianą bezpiecznika upewnić się
czy kluczyk wyjęty jest z wyłącznika
zapłonu i czy zgaszone są i/lub wyłączone
wszystkie odbiorniki.
UWAGA
Jeżeli bezpiecznik główny systemu
bezpieczeństwa (poduszek powietrznych,
układu hamulcowego), układu zespołu
napędowego (układu silnika, skrzyni biegów) lub
układu kierowania interweniuje: zwrócić się do
ASO Abarth.
UWAGA
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 170

171
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U160Abrys. 156
F0U161Abrys. 157

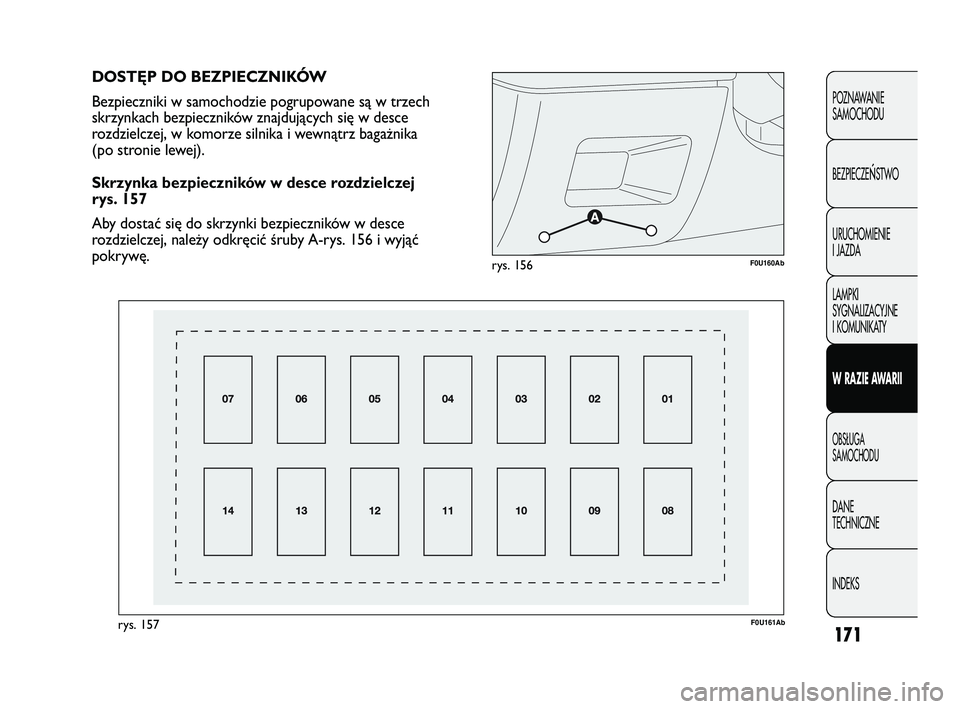

DOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki w samochodzie pogrupowane s\b w trzech
skrzynkach bezpieczników znajduj\bcych się w desce
rozdzielczej, w komorze silnika i wewn\btrz bagażnika
(po stronie lewej).
Skrzynka bezpieczników w desce rozdzielczej
rys. 157
Aby dostać się do skrzynki bezpieczników w desce
rozdzielczej, należy odkręcić śruby A-rys. 156 i wyj\bć
pokrywę.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 171

172
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U162Abrys. 158
F0U163Abrys. 159
Skrzynka bezpieczników w komorze silnika
rys. 159
Aby dostać się do skrzynki bezpieczników umieszczonej
obok akumulatora, wyj\bć odpowiedni\b pokrywę
zabezpieczaj\bc\b rys. 158 zamocowan\b w punktach
pokazanych strzałk\b.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 172
