2012 Abarth Punto Instrukcja obsługi (in Polish)

61
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U048Abrys. 48
C
B
A
D
F0U049Abrys. 49
WYPOSAŻENIE WNĘTRZA
SCHOWEK NA PRZEDMIOTY rys. 48
Aby otworzyć schowek pociągnąć za uchwyt A.
Wewnątrz schowka znajduje się kiesze\b na dokumenty. WNĘKI W SCHOWKU NA PRZEDMIOTY
rys. 49
Dla wersji/rynków, gdzie przewidziano, wewnątrz
schowka mogą znajdować się: miejsce na karty
magnetyczne A, na długopis B, szczeliny na bilety C
i schowek D.
Aby dostać się do miejsca na książki, użyć
odpowiedniego uchwytu i ustawić go poza własnym
gniazdem, przesuwając go w kierunku pokazanym
strzałką na rysunku.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 61

62
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U051Abrys. 50
F0U050Abrys. 51
BOCZNY SCHOWEK NA PRZEDMIOTY
Schowek A-rys. 50 znajduje się w desce rozdzielczej po
lewej stronie kierownicy.
Aby otworzyć i zamknąć schowek, posłużyć się uchwytem
B-rys. 51.
F0U052Abrys. 52
SCHOWEK NA TUNELU ŚRODKOWYM
Schowek A-rys. 52 umieszczony jest na tunelu
środkowym przed hamulcem ręcznym.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 62

63
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U054Abrys. 54
PODŁOKIETNIK PRZEDNI
ZE SCHOWKIEM NA PRZEDMIOTY
(dla wersji/rynków, gdzie przewidziano)
Pomiędzy siedzeniami przednimi, w niektórych wersjach,
znajduje się podłokietnik A-rys. 53.
F0U202Abrys. 55
Aby ustawić podłokietnik w pozycji normalnego użycia,
nacisnąć go w dół jak pokazano na rys. 53.
Po naciśnięciu przycisku A-rys. 54 możliwe jest
podniesienie części górnej podłokietnika, aby użyć
schowka B.
Posługując się dźwignią C możliwe jest przechylenie
w dół podłokietnika w stosunku do jego normalnej
pozycji użycia.
KIESZENIE W DRZWIACH rys. 55
W panelu drzwi znajdują się kieszenie na przedmioty/
schowek na dokumenty i schowek na butelkę.
F0U053Abrys. 53
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 63

64
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U057Abrys. 56
WGŁĘBIENIE NA BUTELKI rys. 56
Wgłębienia na kubki – butelki umieszczone są na tunelu
środkowym (za hamulcem ręcznym).
F0U058Abrys. 57
GNIAZDO NA KARTY rys. 57
Na tunelu środkowym znajdują się szczeliny na karty
telefoniczne, miejsce na CD.
ZAPALNICZKA rys. 58
(dla wersji/rynków, gdzie przewidziano)
Umieszczona jest na tunelu środkowym z przodu
dźwigni hamulca ręcznego. Aby włączyć zapalniczkę,
nacisnąć przycisk A, gdy kluczyk w wyłączniku zapłonu
znajduje się w pozycji MAR.
Po około 15 sekundach przycisk automatycznie wróci do
pozycji wyjściowej i zapalniczka jest gotowa do użycia.
Dla wersji/rynków, gdzie przewidziano, w miejscu
zapalniczki może znajdować się gniazdko prądowe.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 64

65
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U059Abrys. 58
OSTRZEŻENIE Sprawdzać zawsze czy zapalniczka
wyłączyła się, aby nie nastąpiło zetknięcie ze
znajdującymi się w pobliżu kartami magnetycznymi czy
biletami na autostradę.
Zapalniczka osiąga wysoką temperaturę.
Posługiwać się nią ostrożnie i chronić
przed dziećmi: niebezpieczeństwo pożaru i/lub
oparzeń.
UWAGA
F0U061Abrys. 60
F0U060Abrys. 59
POPIELNICZKA rys. 59-60
(dla wersji/rynków, gdzie przewidziano)
Jest to pojemnik z tworzywa sztucznego (z możliwością
wyjmowania), który można włożyć w miejscach na
butelki/kubki, znajdujące się na tunelu środkowym. OSTRZEŻENIE Nie używać popielniczki jako pojemnika
do odpady z papieru jednocześnie z popiołem
z papierosów: w kontakcie ze sobą mogą doprowadzić
do pożaru.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 65

66
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U062Abrys. 61
DASZKI PRZECIWSŁONECZNE rys.61
Umieszczone są po obu stronach lusterka wstecznego
wewnętrznego. Mogą być ustawione czołowo lub
bocznie.
F0U063Abrys. 62
SCHOWEK NA DOKUMENTY
(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach za oparciem siedzenia dostępny
jest schowek na dokumenty, rys. 62.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 66

67
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U064Abrys. 64
GNIAZDKO PRĄDOWE
(dla wersji/rynków, gdzie przewidziano)
Znajduje się wewnątrz komory bagażnika po lewej
stronie wspornika z tworzywa sztucznego półki tylnej
rys. 63.
Aby go użyć, otworzyć osłonę A.
F0U188Abrys. 63
SCHOWEK NA PRZEDMIOTY
NA DESCE ROZDZIELCZEJ
Schowek A-rys. 64 umieszczony jest w strefie środkowej
deski rozdzielczej. Aby go użyć, otworzyć pokrywę B,
naciskając przycisk znajdujący się na pokrywie.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 67

68
POZNAWANIESAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE I JAZDA
LAMPKI
SYGNALIZACYJNE I KOMUNIKATY
W RAZIE AWARII
OBSUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U065Abrys. 65

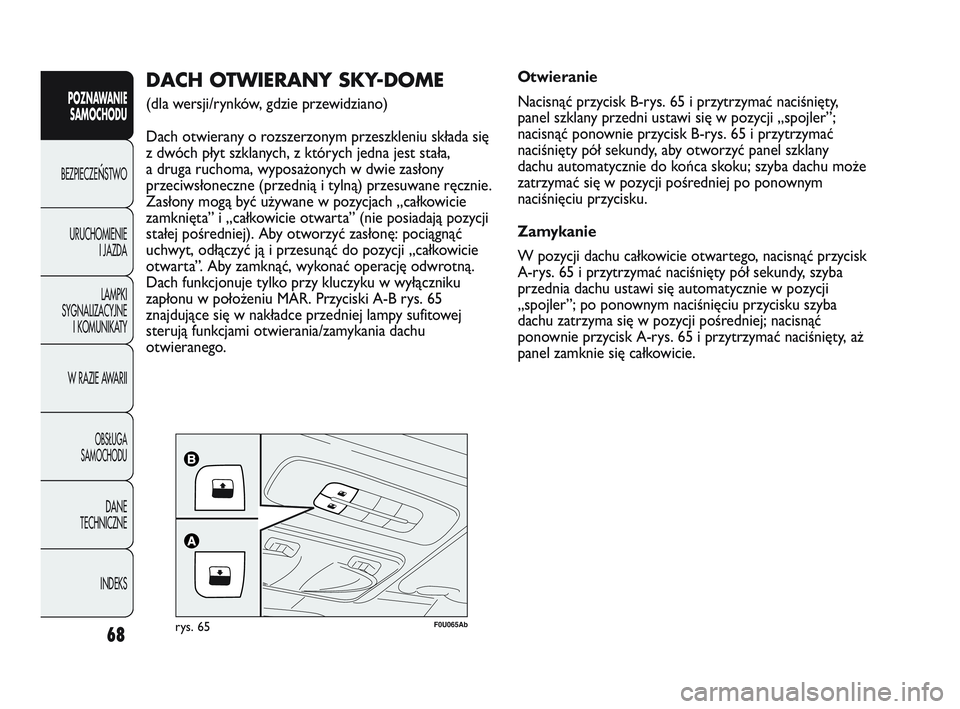

DACH OTWIERANY SKY-DOME
(dla wersji/rynków, gdzie przewidziano)
Dach otwierany o rozszerzonym przeszkleniu składa się
z dwóch płyt szklanych, z których jedna jest stała,
a druga ruchoma, wyposażonych w dwie zasłony
przeciwsłoneczne (przednią i tylną) przesuwane ręcznie.
Zasłony mogą być używane w pozycjach „całkowicie
zamknięta” i „całkowicie otwarta” (nie posiadają pozycji
stałej pośredniej). Aby otworzyć zasłonę: pociągnąć
uchwyt, odłączyć ją i przesunąć do pozycji „całkowicie
otwarta”. Aby zamknąć, wykonać operację odwrotną.
Dach funkcjonuje tylko przy kluczyku w wyłączniku
zapłonu w położeniu MAR. Przyciski A-B rys. 65
znajdujące się w nakładce przedniej lampy sufitowej
sterują funkcjami otwierania/zamykania dachu
otwieranego. Otwieranie
Nacisnąć przycisk B-rys. 65 i przytrzymać naciśnięty,
panel szklany przedni ustawi się w pozycji „spojler”;
nacisnąć ponownie przycisk B-rys. 65 i przytrzymać
naciśnięty pół sekundy, aby otworzyć panel szklany
dachu automatycznie do ko\bca skoku; szyba dachu może
zatrzymać się w pozycji pośredniej po ponownym
naciśnięciu przycisku.
Zamykanie
W pozycji dachu całkowicie otwartego, nacisnąć przycisk
A-rys. 65 i przytrzymać naciśnięty pół sekundy, szyba
przednia dachu ustawi się automatycznie w pozycji
„spojler”; po ponownym naciśnięciu przycisku szyba
dachu zatrzyma się w pozycji pośredniej; nacisnąć
ponownie przycisk A-rys. 65 i przytrzymać naciśnięty, aż
panel zamknie się całkowicie.
029-068 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:17 Pagina 68
