2012.5 Peugeot 308 SW BL Instrukcja Obsługi (in Polish)

12
223
DANE TECHNICZNE


MASY POJAZDÓW I PRZYCZEP (w kg)



Silniki benzynowe


1,6 l THP
150 KM



1,6 l THP 16V 156 KM



1,6 l THP
163 KM



1,6 litra THP
16V 200 KM



Skrzynie biegów


Automat.



Ręczna



Automat.



Automat.



Ręczna



Typy warianty wersje: 4C...


5FE-J



5FV-8



5FV-A



5FM-J



5FU-8




- Masa własna pojazdu
1 358
1 315
1 368
1 358
1 399


- Masa pojazdu gotowego do drogi
1 433
1 390
1 443
1 433
1 474


- Dopuszczalny ładunek
502
525
502
502
451


- Dopuszczalna masa cał
kowita (MTAC)
1 860
1 840
1 870
1 860
1 850


- Masa całkowita pojazdu z przyczepą
(MTRA)
na zboczu o nachyleniu 12%


2 660
3 390
3 470
2 660
1 850


- Przyczepa hamowana (w granicach
MTRA)
na zboczu o nachyleniu 12%
800
1 550
1 600
800
X


-
Przyczepa hamowana * (z przeniesieniem
ciężaru w granicach MTRA)
800
1 650
1 650
800
X


- Przyczepa niehamowana
710
695
720
710
X


- Maksymalny ciężar na hak
65
70
70
65
X
Wartości MTRA oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów;
obciążenie przyczepy należy zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu ciągnącego prędkość samochodu nie może przekraczać 100 km/h (przestrzegać przepisów
obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu dla ochrony silnika; jeż
eli temperatura na
zewnątrz przekroczy 37 °C należy zmniejszyć ciężar przyczepy.
* Masa przyczepy hamowanej może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samochodu
ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.

12
224
DANE TECHNICZNE


MASY POJAZDÓW I PRZYCZEP (w kg)



Silniki benzynowe


1,4 l VTi 98 KM



1,6 l 16V 108 KM



1,6 l VTi 16V 120 KM



Skrzynie biegów


Ręczna



Ręczna



Ręczna



Automat.



Typy warianty wersje: 4E...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Masa własna pojazdu
1 320
1 374
1 320
1 356


- Masa pojazdu gotowego do drogi
1 395
1 449
1 395
1 431


- Ładowność

600
576
602
592


- Dopuszczalna masa całkowita (MTAC)
1 920
1 950
1 922
1 948


- Dopuszczalna masa całkowita z
przyczepą (MTRA)
na zboczu o nachyleniu 12%
3 020
3 150
3 272
3 298


- Przyczepa hamowana
(w granicach MTRA)
na zboczu o nachyleniu 10% lub 12%
1 100
1 200
1 350
1 350



- Przyczepa hamowana * (z przeniesieniem
obciążenia w granicach MTRA)

1 100
1 400
1 500
1 500


- Przyczepa niehamowana
695
720
695
715


- Zalecany ciężar na hak
60
75
65
60
Wartości MTRA oraz podane masy przyczep są ważne dla maksymalnej wysokości 1000 metrów; podana masa przyczepy
powinna być pomniejszona o 10% przy każdych kolejnych 1000 metrach.
W przypadku pojazdu ciągnącego przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów
obowiązujących w danym kraju).
Wysokie temperatury zewnętrzne mogą spowodować obniżenie osiągów pojazdu dla ochrony silnika; gdy temperatura na
zewnątrz przekracza 37°C należy ograniczyć masę przyczepy.
* Masa przyczepy hamowanej może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samochodu
ciągnącego; uwaga, jazda z przyczep
ą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.

12

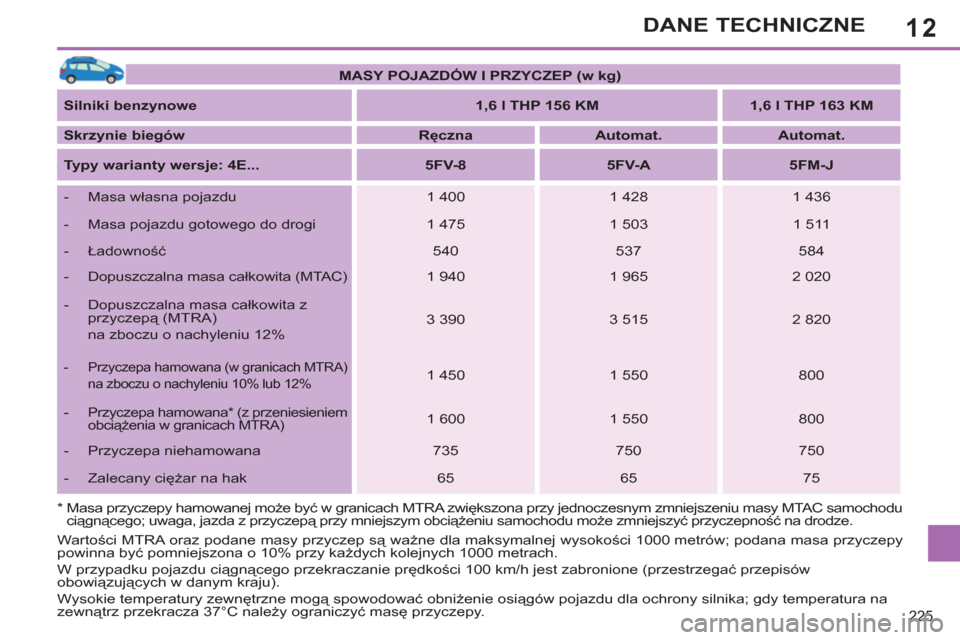

225
DANE TECHNICZNE


MASY POJAZDÓW I PRZYCZEP (w kg)



Silniki benzynowe


1,6 l THP 156 KM



1,6 l THP 163 KM



Skrzynie biegów


Ręczna



Automat.



Automat.



Typy warianty wersje: 4E...


5FV-8



5FV-A



5FM-J




- Masa własna pojazdu
1 400
1 428
1 436


- Masa pojazdu gotowego do drogi
1 475
1 503
1 511


- Ładowność

540
537
584


- Dopuszczalna masa całkowita (MTAC)
1 940
1 965
2 020


- Dopuszczalna masa całkowita z
przyczepą (MTRA)
na zboczu o nachyleniu 12%
3 390
3 515
2 820



- Przyczepa hamowana (w granicach MTRA)
na zboczu o nachyleniu 10% lub 12%

1 450
1 550
800



- Przyczepa hamowana * (z przeniesieniem
obciążenia w granicach MTRA)

1 600
1 550
800


- Przyczepa niehamowana
735
750
750


- Zalecany ciężar na hak
65
65
75
Wartości MTRA oraz podane masy przyczep są ważne dla maksymalnej wysokości 1000 metrów; podana masa przyczepy
powinna być pomniejszona o 10% przy każdych kolejnych 1000 metrach.
W przypadku pojazdu ciągnącego przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów
obowiązujących w danym kraju).
Wysokie temperatury zewnętrzne mogą spowodować obniżenie osiągów pojazdu dla ochrony silnika; gdy temperatura na
zewnątrz przekracza 37°C należy ograniczyć masę przyczepy.
* Masa przyczepy hamowanej może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samochodu
ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszy
ć przyczepność na drodze.

12
226
DANE TECHNICZNE


MASY POJAZDÓW I PRZYCZEP (w kg)



Silniki benzynowe


1,6 l 16V 110 KM



1,6 l VTi 120 KM



Skrzynie biegów


Ręczna



Ręczna



Automat.



Typy warianty wersje: 4H...


N6A-C
N6A-5



5FS-0



5FS-9




- Masa własna pojazdu
1 462
1 406
1 430


- Masa pojazdu gotowego do drogi
1 537
1 481
1 505


- Ładowność

648
694
700


- Dopuszczalna masa całkowita (MTAC)
2 110
2 100
2 130


- Dopuszczalna masa całkowita z
przyczepą (MTRA)
na zboczu o nachyleniu 12%
3 110
3 300
3 080



- Przyczepa hamowana (w granicach MTRA)
na zboczu o nachyleniu 10% lub 12%

1 000
1 200
950


- Przyczepa hamowana *
(z przeniesieniem obciążenia w
granicach MTRA)
1 350
1 400
1 100


- Przyczepa niehamowana
750
740
750


- Zalecany ciężar na hak
75
60
55
Wartości MTRA oraz podane masy przyczep są ważne dla maksymalnej wysokości 1000 metrów; podana masa przyczepy
powinna być pomniejszona o 10% przy każdych kolejnych 1000 metrach.
W przypadku pojazdu ciągnącego przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów
obowiązujących w danym kraju).
Wysokie temperatury zewnętrzne mogą spowodować obniżenie osiągów pojazdu dla ochrony silnika; gdy temperatura na
zewnątrz przekracza 37°C należy ograniczyć masę przyczepy. *

Masa przyczepy hamowanej moż
e być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samochodu
ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.

12

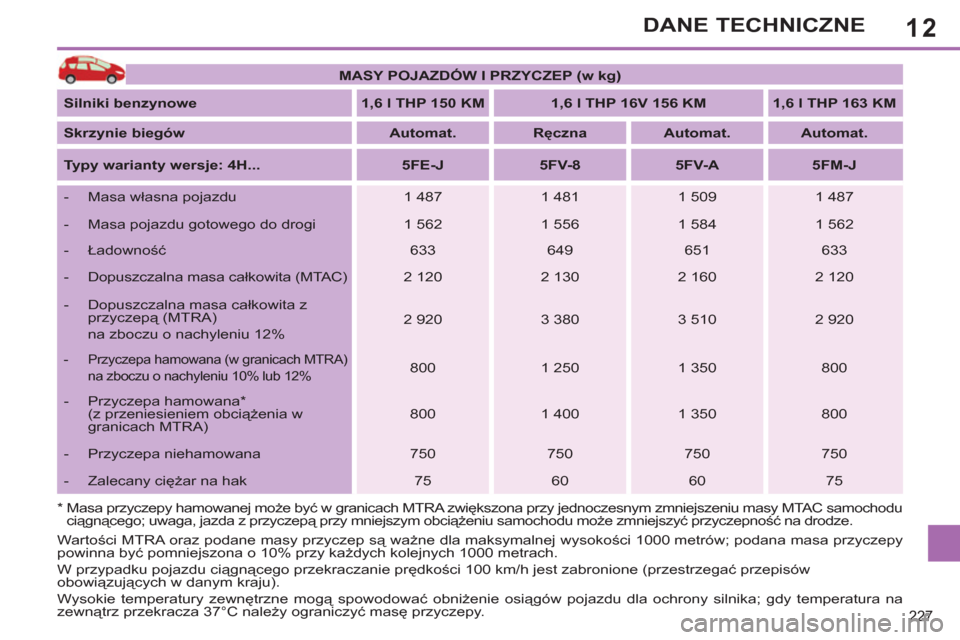

227
DANE TECHNICZNE


MASY POJAZDÓW I PRZYCZEP (w kg)



Silniki benzynowe


1,6 l THP 150 KM



1,6 l THP 16V 156 KM



1,6 l THP 163 KM



Skrzynie biegów


Automat.



Ręczna



Automat.



Automat.



Typy warianty wersje: 4H...


5FE-J



5FV-8



5FV-A



5FM-J




- Masa własna pojazdu
1 487
1 481
1 509
1 487


- Masa pojazdu gotowego do drogi
1 562
1 556
1 584
1 562


- Ładowność

633
649
651
633


- Dopuszczalna masa całkowita (MTAC)
2 120
2 130
2 160
2 120


- Dopuszczalna masa całkowita z
przyczepą (MTRA)
na zboczu o nachyleniu 12%

2 920
3 380
3 510
2 920



- Przyczepa hamowana (w granicach MTRA)
na zboczu o nachyleniu 10% lub 12%

800
1 250
1 350
800


- Przyczepa hamowana *
(z przeniesieniem obciążenia w
granicach MTRA)
800
1 400
1 350
800


- Przyczepa niehamowana
750
750
750
750


- Zalecany ciężar na hak
75
60
60
75

* Masa przyczepy hamowanej może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samochodu
ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.
Wartości MTRA oraz podane masy przyczep są ważne dla maksymalnej wysokości 1000 metrów; podana masa przyczepy
powinna być pomniejszona o 10% przy każdych kolejnych 1000 metrach.
W przypadku pojazdu ciągnącego przekraczanie prędko
ści 100 km/h jest zabronione (przestrzegać przepisów
obowiązujących w danym kraju).
Wysokie temperatury zewnętrzne mogą spowodować obniżenie osiągów pojazdu dla ochrony silnika; gdy temperatura na
zewnątrz przekracza 37°C należy ograniczyć masę przyczepy.

12
228
DANE TECHNICZNE

4C...:
wersja 5 drzwiowa.

4R... :
wersja 5 drzwiowa "Firma".
4E... :
SW kanapa tylna.
MODELE:


SILNIKI I SKRZYNIE BIEGÓW



Typy warianty wersje:
4C... 4R...
4E... 4H...


9HJ-C



9HP-0



SILNIKI DIESEL


1,6 l HDI 92 KM



1,6 l HDi FAP 92 KM


Pojemność (cm
3
)
1 560
Średnica x skok (mm)
75 x 88,3
Moc maksymalna: norma CEE (kW)
68
Przy prędkości obrotowej (obr/min)
4 000

Maks. moment obr.: norma CEE (Nm)

230
Przy prędkości obrotowej (obr/min)
1 750
Paliwo
Olej napędowy
Katalizator
Tak
Filtr cząstek (FAP)
Nie
Tak

SKRZYNIE BIEGÓW

Ręczna
(5 biegów)

POJEMNOŚĆ OLEJU (w litrach)




Silnik (z wymianą wkładu fi ltra)
-

4H... :
SW fotele tylne.

12
229
DANE TECHNICZNE

MODELE:


SILNIKI I SKRZYNIE BIEGÓW



Typy warianty wersje:
4C... 4R... 4E... 4H...


9HG-C



9HR-8/S

9HR-8/1S

9HR-8/2S



9HR-8/PS

9HR-8/1PS

9HR-8/2PS



SILNIKI DIESEL


1,6 l HDi 115 KM



1,6 l e-HDi FAP 112 KM


Pojemność (cm
3
)
1 560
Średnica x skok (mm)
75 x 88,3
Moc maksymalna: norma EWG (kW)
84
82
Przy obrotach (obr/min)
3 600
Maksymalny moment obrotowy:
norma EWG (Nm)
254
270
Przy obrotach (obr/min)
1 750
Paliwo
Olej napędowy
Katalizator
Tak
Filtr cząstek
Nie
Tak

SKRZYNIE BIEGÓW

Ręczna
(5 biegów)
Ręczna
(6 biegów)
Zautomatyzowana
(6 biegów)

POJEMNOŚĆ OLEJU (w litrach)






Silnik (z wymianą fi ltra)
-

.../S :
model wyposażony w Stop & Start.

.../1S :
model wyposażony w Stop & Start
i opony o bardzo małym oporze
toczenia (na przyk
ład: MICHELIN
Energy Saver).
.../2S :
model wyposażony w Stop &
Start i opony o bardzo małym
oporze toczenia (na przykład:
MICHELIN UBRR).
4C... :
wersja 5 drzwiowa.

4R... :
wersja 5 drzwiowa "Firma".

4E... :
SW kanapa tylna.

4H... :
SW fotele tylne.

12

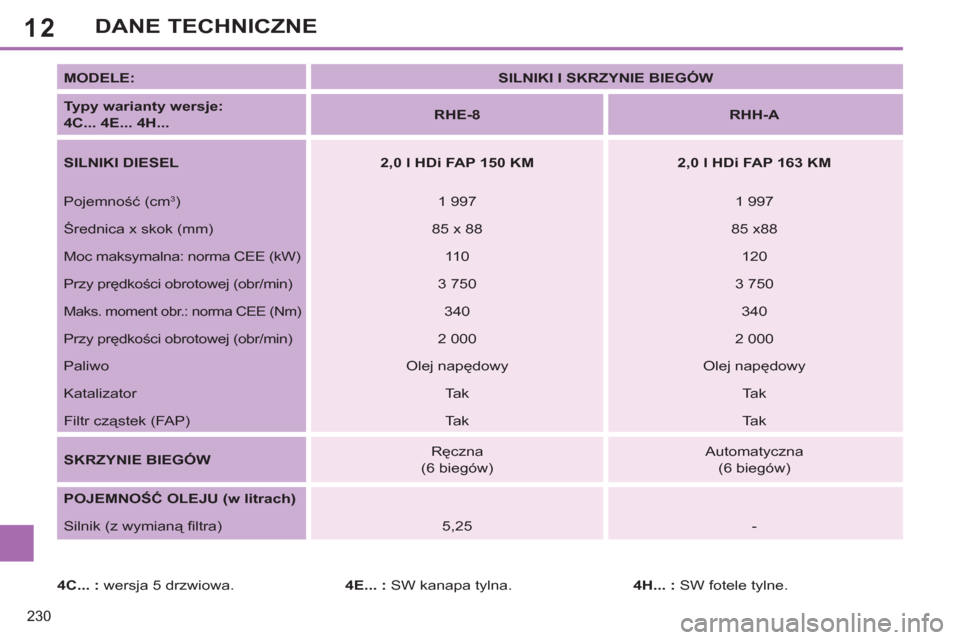

230
DANE TECHNICZNE

MODELE:


SILNIKI I SKRZYNIE BIEGÓW



Typy warianty wersje:
4C... 4E... 4H...


RHE-8



RHH-A



SILNIKI DIESEL


2,0 l HDi FAP 150 KM



2,0 l HDi FAP 163 KM


Pojemność (cm
3
)
1 997
1 997
Średnica x skok (mm)
85 x 88
85 x88
Moc maksymalna: norma CEE (kW)
110
120
Przy prędkości obrotowej (obr/min)
3 750
3 750

Maks. moment obr.: norma CEE (Nm)

340
340
Przy prędkości obrotowej (obr/min)
2 000
2 000
Paliwo
Olej napędowy
Olej napędowy
Katalizator
Tak
Tak
Filtr cząstek (FAP)
Tak
Tak

SKRZYNIE BIEGÓW

Ręczna
(6 biegów)
Automatyczna
(6 biegów)

POJEMNOŚĆ OLEJU (w litrach)






Silnik (z wymianą fi ltra)
5,25
-

4C... :
wersja 5 drzwiowa.
4E... :
SW kanapa tylna.
4H... :
SW fotele tylne.
