2012.5 Peugeot 308 SW BL Instrukcja Obsługi (in Polish)

11
!
183
INFORMACJE PRAKTYCZNE

Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje
się na pojemniku.
Pojemnik jednokrotnego użytku;
nawet tylko napoczęty musi być
wymieniony.
Po wykorzystaniu nie wyrzucać zu-
żytego pojemnika; należy go od-
dać do ASO sieci PEUGEOT lub
do punktu zbierającego tego typu
odpady.
Pamiętać o zakupie nowego po-
jemnika ze środkiem uszczelnia-
jącym w sieci PEUGEOTA lub w
warsztacie specjalistycznym.



Wyjmowanie wkładu




)
Schować czarny przewód.

)
Wyjąć zakrzywioną podstawę białe-
go przewodu.

)
Przytrzymać sprężarkę w pozycji
pionowej.

)
Odkręcić wkład od dołu.



Kontrola / Uzupełnianie
ciśnienia


Kompresora bez wkładu naprawczego
można użyć do:


- sprawdzania lub okazjonalnego
pompowania opon,

- pompowania innego sprzętu sporto-
wego (piłek, opon rowerowych...).


)
Ustawić przełącznik A
w po-
zycji "Pompowanie".

)
Całkowicie rozwinąć czarny
przewód H
.

)
Podłączyć czarny przewód do za-
woru opony lub sprzętu.
W razie konieczności założyć odpo-
wiednią końcówkę dołączoną do ze-
stawu.
)
Włożyć wtyczkę elektryczną sprę-
żarki do gniazda 12 V samochodu.

)
Uruchomić samochód i pozostawić
silnik na wolnych obrotach.

)
Wyrównać ciśnienie za pomo-
cą sprężarki (aby napompować:
przełącznik B
w położeniu "I"
; aby
spuścić powietrze: przełącznik B
w
położeniu "O"
i nacisnąć przycisk
C
), zgodnie z etykietą wskazującą
ciśnienie w ogumieniu pojazdu lub
w sprzęcie sportowym.

)
Wyciągnąć przewód i schować cały
zestaw.

11
184
INFORMACJE PRAKTYCZNE
Może być stosowany do naprawy
otworu o maksymalnej średnicy
6 mm, znajdującego się wyłącznie
na bieżniku lub na opasaniu opony.
Nie należy wyciągać obcych ciał
wbitych w oponę.
ZESTAW DOTYMCZASOWEJ
NAPRAWY PRZEBITEJ
OPONY
Kompletny zestaw, składający się z kom-
presora i pojemnika z produktem uszczel-
niającym, umożliwiający tymczasową
naprawę
opony w celu udania się do
najbliższego zakładu wulkanizacyjnego.

Zestaw naprawczy znajduje się w po-
jemniku w bagażniku.


Sposób użycia zestawu



)
Wyłączyć zapłon.

)
Zaznaczyć koło do naprawy na
dołączonej naklejce ograniczenia
prędkości, a następnie nakleić ją na
kierownicę samochodu, aby pamię-
tać, że jedno koło jest naprawione
tymczasowo.

)
Założyć pojemnik 1
na kompresor 2
.

)
Sprawdzić, czy przełącznik A
jest
przechylony w położenie "0"
.

)
Podłączyć przewód pojemnika 1
do
zaworu naprawianej opony.

)
Całkowicie rozwinąć przewód kom-
presora 2
, a następnie podłączyć do
pojemnika.

)
Włożyć wtyczkę elektryczną kom-
presora do gniazda 12 V samochodu.

)
Uruchomić samochód i pozostawić
silnik na wolnych obrotach.

11
185
INFORMACJE PRAKTYCZNE
Jeżeli po upływie około 5-10 minut
nie uda się osiągnąć tego ciśnienia
oznacza to, że opony nie da się
naprawić; skontaktować się z ASO
SIECI PEUGEOT lub z warsztatem
specjalistycznym aby wezwać po-
moc drogową.

)
Włączyć kompresor przestawiając
przełącznik A
w położenie "1"
aż ciś-
nienie w oponie osiągnie 2,0 bary.

)
Wyłączyć kompresor i schować po-
jemnik w plastikowej torebce dołą-
czonej do zestawu, aby nie zabrudzić
pojazdu płynem pozostałym w pojem-
niku.

)
Przejechać od razu około trzech ki-
lometrów z małą prędkością (między
20 i 60 km/h), aby wypełnić przebitą
oponę.

)
Zatrzymać się, aby sprawdzić czy
opona naprawiła się i czy ciśnienie
się utrzymuje.

)
Podłączyć bezpośrednio przewód
kompresora do zaworu naprawianej
opony.

11
186
INFORMACJE PRAKTYCZNE

Jeżeli samochód wyposażony jest
w system wykrywania niskiego
ciśnienia, to po naprawie koła kon-
trolka niskiego ciśnienia będzie za-
palona na stałe aż do reinicjalizacji
systemu w ASO SIECI PEUGEOT
lub w warsztacie specjalistycznym. Należy uważać, ponieważ pojemnik
z wkładem naprawczym zawiera
glikol etylenowy, środek szkodliwy
w przypadku połknięcia i drażniący
dla oczu. Przechowywać środek w
miejscu niedostępnym dla dzieci.
Data przydatności płynu znajduje
się na spodzie pojemnika.
Pojemnik jednokrotnego użytku;
nawet zamknięty po użyciu musi
być wymieniony.
Po wykorzystaniu nie wyrzucać
zużytego pojemnika; należy go od-
dać do ASO SIECI PEUGEOT lub
do punktu zbierającego tego typu
odpady.
Pamiętać o zakupie nowego pojem-
nika produktu wype
łniającego do-
stępnego w ASO SIECI PEUGEOT
lub w warsztacie specjalistycznym.
)
Włożyć ponownie wtyczkę elektrycz-
ną kompresora do gniazda 12 V sa-
mochodu.

)
Uruchomić ponownie samochód i
pozostawić silnik na wolnych obro-
tach.

)
Wyrównać ciśnienie za pomocą
kompresora (aby napełnić: prze-
łącznik A
w położeniu "1"
; aby
spuścić powietrze: przełącznik A
w
położeniu "0"
i nacisnąć przycisk
B)
zgodnie z etykietą informującą o
ciśnieniu ogumienia (znajdującą się
na drzwiach po stronie kierowcy),
a następnie sprawdzić jeszcze raz
czy otwór jest prawidłowo wypeł
nio-
ny (brak spadku ciśnienia po kilku
kilometrach).

)
Odłączyć kompresor i schować cały
zestaw.

)
Jak najszybciej udać się do ASO
SIECI PEUGEOT lub do warszta-
tu specjalistycznego, aby napra-
wić lub wymienić oponę.
)
Zmniejszyć prędkość (maksymalnie
80 km/h) i ograniczyć odległość do
200 km.

11
187
INFORMACJE PRAKTYCZNE

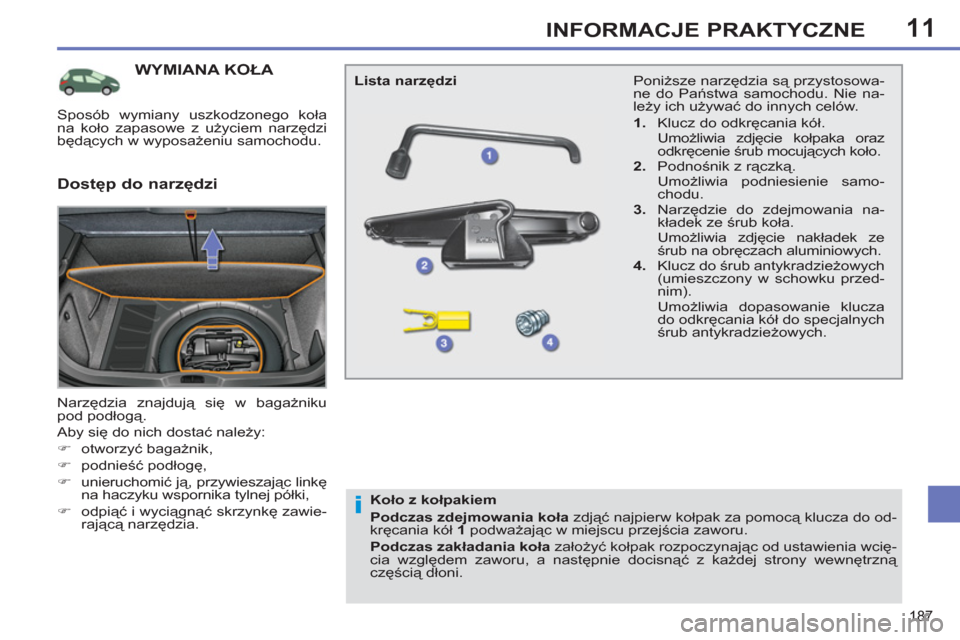

WYMIANA KOŁA

Narzędzia znajdują się w bagażniku
pod podłogą.
Aby się do nich dostać należy:


)
otworzyć bagażnik,

)
podnieść podłogę,

)
unieruchomić ją, przywieszając linkę
na haczyku wspornika tylnej półki,

)
odpiąć i wyciągnąć skrzynkę zawie-
rającą narzędzia. Poniższe narzędzia są przystosowa-
ne do Państwa samochodu. Nie na-
leży ich używać do innych celów.


1.
Klucz do odkręcania kół.
Umożliwia zdję
cie kołpaka oraz
odkręcenie śrub mocujących koło.

2.
Podnośnik z rączką.
Umożliwia podniesienie samo-
chodu.

3.
Narzędzie do zdejmowania na-
kładek ze śrub koła.
Umożliwia zdjęcie nakładek ze
śrub na obręczach aluminiowych.

4.
Klucz do śrub antykradzieżowych
(umieszczony w schowku przed-
nim).
Umożliwia dopasowanie klucza
do odkręcania kół do specjalnych
śrub antykradzieżowych.

Lista narzędzi


Dostęp do narzędzi


Koło z kołpakiem

Podczas zdejmowania koła
zdjąć najpierw kołpak za pomocą klucza do od-
kręcania kół 1
podważając w miejscu przejścia zaworu.

Podczas zakładania koła
założyć kołpak rozpoczynając od ustawienia wcię-
cia względem zaworu, a następnie docisnąć z każdej strony wewnętrzną
częścią dłoni.
Sposób wymiany uszkodzonego koła
na koło zapasowe z użyciem narzędzi
będących w wyposażeniu samochodu.

11
188
INFORMACJE PRAKTYCZNE

Mocowanie koła zapasowego na
feldze stalowej
Jeżeli samochód wyposażony jest
w felgi aluminiowe jest rzeczą nor-
malną, że przy dokręcaniu śrub
przy zakładaniu koła nakładki nie
dotykają felgi stalowej. Przytrzy-
manie koła odbywa się poprzez
stożkowy nacisk każdej śruby.


Dostęp do koła zapasowego

Koło zapasowe umieszczone jest w ba-
gażniku pod podłogą.
Zależnie od przeznaczenia koło zapa-
sowe jest na feldze stalowej lub alumi-
niowej.
Aby się do niego dostać należy prze-
czytać rozdział "Dostęp do narzędzi" na
poprzedniej stronie.
Wyjmowanie koła


)
Odkręcić środkową żółtą śrubę.

)
Podnieść koło zapasowe pociąga-
jąc do siebie.

)
Wyjąć koło z bagażnika.


Chowanie koła


)
Położyć koło na swoim miejscu.

)
Odkręcić o kilka obrotów środkową
żółtą śrubę, a następnie założyć
śrubę na środek koła.

)
Mocno dokręcić środkową śrubę aż
do zatrzaśnięcia, by przymocować
koło.

)
Włożyć na swoje miejsce skrzynecz-
kę z narzędziami na środek koła i
przypiąć ją.


Wykrywanie niskiego ciśnienia
Koło zapasowe nie posiada czujnika.
Naprawę przebitego koła należy wy-
konywać
w ASO SIECI PEUGEOT
lub w warsztacie specjalistycznym.

11
189
INFORMACJE PRAKTYCZNE

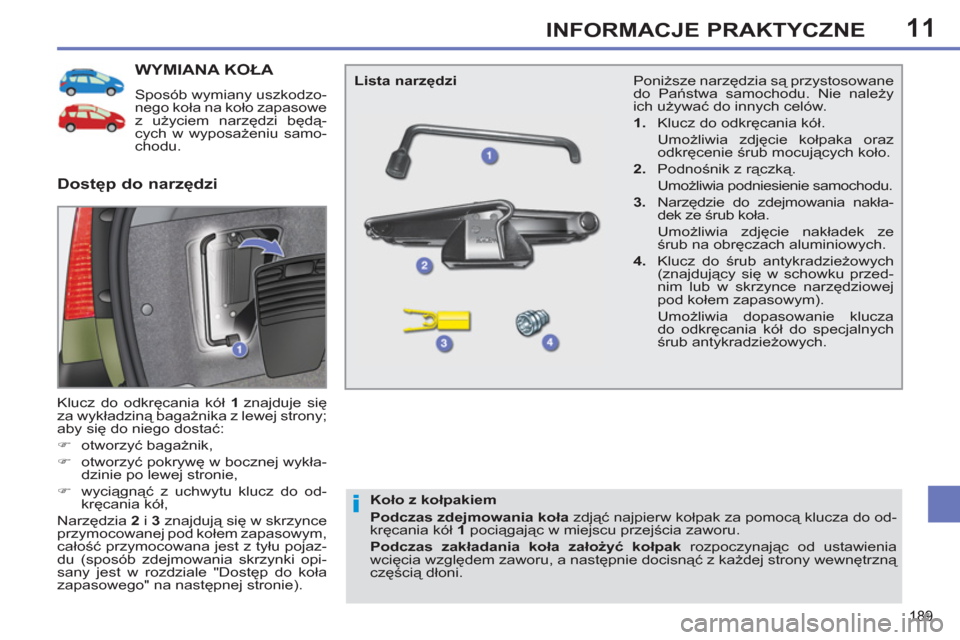

WYMIANA KOŁA


Sposób wymiany uszkodzo-
nego koła na koło zapasowe
z użyciem narzędzi będą-
cych w wyposażeniu samo-
chodu.
Klucz do odkręcania kół 1
znajduje się
za wykładziną bagażnika z lewej strony;
aby się do niego dostać:


)
otworzyć bagażnik,

)
otworzyć pokrywę w bocznej wykła-
dzinie po lewej stronie,

)
wyciągnąć z uchwytu klucz do od-
kręcania kół,
Narzędzia 2
i 3
znajdują się w skrzynce
przymocowanej pod kołem zapasowym,
całość przymocowana jest z tyłu pojaz-
du (sposób zdejmowania skrzynki opi-
sany jest w rozdziale "Dostęp do koła
zapasowego" na następnej stronie).


Dostęp do narzędzi


Lista narzędzi

Koło z kołpakiem

Podczas zdejmowania koła
zdjąć najpierw kołpak za pomocą klucza do od-
kręcania kół 1
pociągając w miejscu przejścia zaworu.

Podczas zakładania koła założyć kołpak
rozpoczynając od ustawienia
wcięcia względem zaworu, a następnie docisnąć z każdej strony wewnętrzną
częścią dłoni.
Poniższe narzędzia są przystosowane
do Państwa samochodu. Nie należy
ich używać do innych celów.


1.
Klucz do odkręcania kół.
Umoż
liwia zdjęcie kołpaka oraz
odkręcenie śrub mocujących koło.

2.
Podnośnik z rączką.
Umożliwia podniesienie samochodu.

3.
Narzędzie do zdejmowania nakła-
dek ze śrub koła.
Umożliwia zdjęcie nakładek ze
śrub na obręczach aluminiowych.

4.
Klucz do śrub antykradzieżowych
(znajdujący się w schowku przed-
nim lub w skrzynce narzędziowej
pod kołem zapasowym).
Umożliwia dopasowanie klucza
do odkręcania kół do specjalnych
śrub antykradzieżowych.

11
190
INFORMACJE PRAKTYCZNE

Mocowanie koła zapasowego
na stalowej feldze lub typu
"dojazdowego"
Jeżeli samochód wyposażony jest
w felgi aluminiowe jest rzeczą nor-
malną, że przy dokręcaniu śrub
przy zakładaniu koła nakładki nie
dotykają felgi stalowej lub typu "do-
jazdowego". Przytrzymanie koła od-
bywa się poprzez stożkowy nacisk
każdej śruby.


Dostęp do koła zapasowego

Koło zapasowe przytrzymywane jest za
pomocą wciągarki w tylnej części sa-
mochodu.
Zależnie od przeznaczenia koło zapa-
sowe jest na feldze stalowej, aluminio-
wej lub typu "dojazdowego".
Wyjmowanie koła


)
Podnieść pierścień zaślepki, pociąg-
nąć do góry, a następnie przesunąć
zaślepkę i otworzyć klapkę; czynno-
ści te pozwolą odblokować wciągar-
kę i uzyskać dostęp do nakrętki.

)
Odkręcić nakrętkę aż do oporu za
pomocą klucza do odkręcania kół 1
,
aby rozwinąć linę wciągarki.

)
Po opuszczeniu koła/skrzyni, wyjąć
całość od tyłu pojazdu.

)
Odczepić hak, aby uwolnić koło/
skrzynię zgodnie z ilustracją.

)
Wyciągnąć stożek centrujący z czar-
nego plastiku.

Dostęp do skrzynki narzędziowej


)
Podnieść koło, aby wyjąć skrzynkę
narzędziową.

)
Aby otworzyć skrzynkę, przesunąć
pokrywę do połowy, a następnie wy-
ciągnąć ją.
