INFORMACJE PRAKTYCZNE

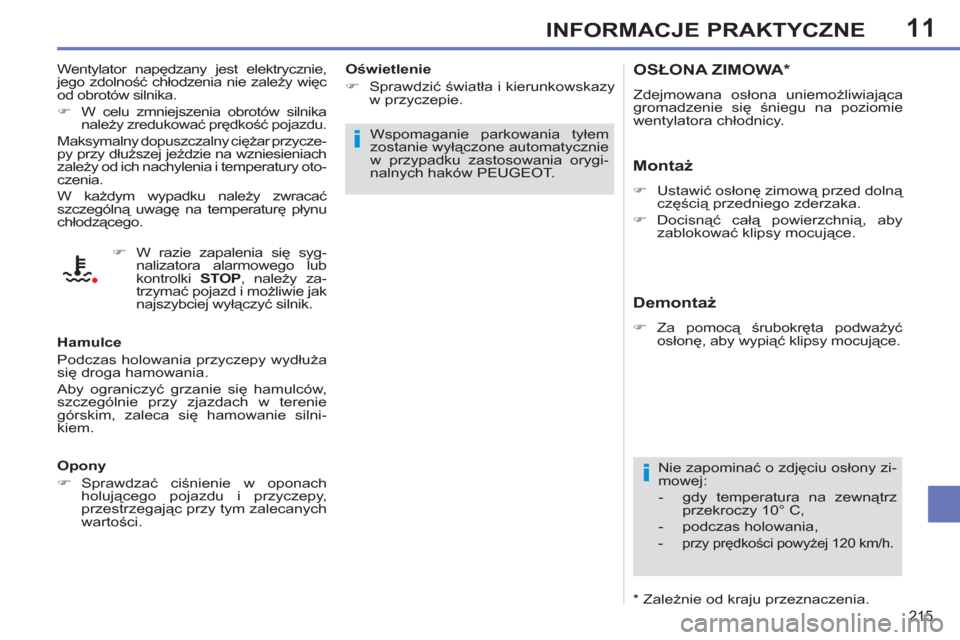

OSŁONA ZIMOWA *

Zdejmowana osłona uniemożliwiająca
gromadzenie się śniegu na poziomie
wentylatora chłodnicy.


Montaż



)
Ustawić osłonę zimową przed dolną
częścią przedniego zderzaka.

)
Docisnąć całą powierzchnią, aby
zablokować klipsy mocujące.



Nie zapominać o zdjęciu osłony zi-
mowej:


- gdy temperatura na zewnątrz
przekroczy 10° C,

- podczas holowania,


- przy prędkości powyżej 120 km/h.



Demontaż



)
Za pomocą śrubokręta podważyć
osłonę, aby wypiąć klipsy mocujące. Wentylator napędzany jest elektrycznie,
jego zdolność chłodzenia nie zależy więc
od obrotów silnika.


)
W celu zmniejszenia obrotów silnika
należy zredukować prędkość pojazdu.
Maksymalny dopuszczalny ciężar przycze-
py przy dłuższej jeździe na wzniesieniach
zależy od ich nachylenia i temperatury oto-
czenia.
W każdym wypadku należy zwracać
szczególną uwagę na temperaturę płynu
chłodzącego.

Hamulce
Podczas holowania przyczepy wydłuża
się droga hamowania.
Aby ograniczyć grzanie się
hamulców,
szczególnie przy zjazdach w terenie
górskim, zaleca się hamowanie silni-
kiem.

Opony


)
Sprawdzać ciśnienie w oponach
holującego pojazdu i przyczepy,
przestrzegając przy tym zalecanych
wartości.

Oświetlenie


)
Sprawdzić światła i kierunkowskazy
w przyczepie.
Wspomaganie parkowania tyłem
zostanie wyłączone automatycznie
w przypadku zastosowania orygi-
nalnych haków PEUGEOT.



)
W razie zapalenia się syg-
nalizatora alarmowego lub
kontrolki STOP
, należy za-
trzymać pojazd i możliwie jak
najszybciej wyłączyć silnik.


*
Zależnie od kraju przeznaczenia.

11
216
INFORMACJE PRAKTYCZNE
MONTAŻ PAŁĄKÓW DACHOWYCH

Przy montażu pałąków da-
chowych należy przestrze-
gać przewidzianych do tego
punktów mocowania oznakowanych
pod relingami wzdłużnymi.
Należy używać jedynie sprzętu zatwier-
dzonego przez PEUGEOT i przestrze-
gać zaleceń producenta dotyczących
montażu.
Aby załadować dach samochodu nale-
ży zamontować pałąki poprzeczne na
relingach wzdłużnych.
Po załadunku i zamocowaniu bagaży
dokręcić pałąki poprzeczne.
Relingów wzdłużnych nie można
zdemontować.
Maksymalne dopuszczalne obcią-
żenie bagażnika dachowego dla
ładunku, którego wysokość nie
przekracza 40 cm (z wyjątkiem ba-
gażnika na rowery) : 75 kg.
Jeżeli wysokość
ładunku prze-
kracza 40 cm należy dostosować
prędkość pojazdu do profi lu drogi,
tak by nie uszkodzić relingów i mo-
cowań dachowych.
W przypadku transportu przed-
miotów dłuższych od samochodu
należy zapoznać się z przepisami
obowiązującymi w danym kraju.
MONTAŻ PAŁĄKÓW DACHOWYCH

Maksymalne dopuszczalne ob-
ciążenie bagażnika dachowego
dla bagażu nie przekraczającego
40 cm wysokości (z wyjątkiem ba-
gażnika rowerowego) : 80 kg.
Jeżeli wysokość bagażu przekra-
cza 40 cm należy dostosować
prędkość pojazdu do profi lu drogi,
tak by nie uszkodzić pałąków oraz
mocowań dachowych.
W przypadku przewożenia przed-
miotów dłuższych od samochodu
należy zapoznać się z przepisami
obowiązującymi w danym kraju. Przy montażu poprzecznych pałąków
dachowych należy używać przewidzia-
nych do tego czterech punktów szyb-
kiego mocowania:


)
podnieść osłony,

)
odsłonić otwory mocowania na każ-
dym pałąku za pomoc
ą klucza,

)
włożyć mocowania do otworów i za-
ryglować je na dachu,

)
zasłonić otwory mocowania na każ-
dym pałąku za pomocą klucza
.

11
217
INFORMACJE PRAKTYCZNE

"Zabezpieczenie":
dywanik * , osłony przeciwbłotne, po-
krowce na fotele wyposażone w po-
duszki powietrzne, plandeka ochronna
na samochód, zabezpieczenia progów
drzwi, przezroczysta opaska ochronna
na zderzak...

*
Aby nie blokować pedałów:


- należy prawidłowo zamocować
dywanik,

- nie kłaść jednego dywanika na
drugim.

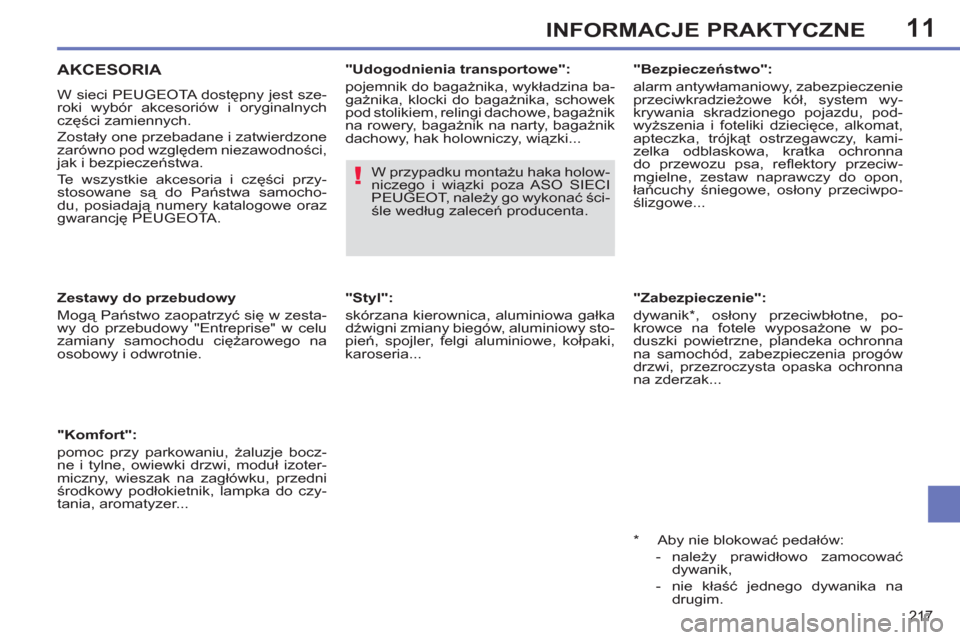

AKCESORIA

W sieci PEUGEOTA dostępny jest sze-
roki wybór akcesoriów i oryginalnych
części zamiennych.
Zostały one przebadane i zatwierdzone
zarówno pod względem niezawodności,
jak i bezpieczeństwa.
Te wszystkie akcesoria i części przy-
stosowane są do Państwa samocho-
du, posiadają numery katalogowe oraz
gwarancję PEUGEOTA.


"Komfort":
pomoc przy parkowaniu, żaluzje bocz-
ne i tylne, owiewki drzwi, moduł izoter-
miczny, wieszak na zagłówku, przedni
środkowy podłokietnik, lampka do czy-
tania, aromatyzer...

Zestawy do przebudowy
Mogą Państwo zaopatrzyć się w zesta-
wy do przebudowy "Entreprise" w celu
zamiany samochodu ciężarowego na
osobowy i odwrotnie.

"Udogodnienia transportowe":
pojemnik do bagażnika, wykładzina ba-
gażnika, klocki do bagażnika, schowek
pod stolikiem, relingi dachowe, bagażnik
na rowery, bagażnik na narty, bagażnik
dachowy, hak holowniczy, wiązki...

"Styl":
skórzana kierownica, aluminiowa gałka
dź
wigni zmiany biegów, aluminiowy sto-
pień, spojler, felgi aluminiowe, kołpaki,
karoseria...
"Bezpieczeństwo":
alarm antywłamaniowy, zabezpieczenie
przeciwkradzieżowe kół, system wy-
krywania skradzionego pojazdu, pod-
wyższenia i foteliki dziecięce, alkomat,
apteczka, trójkąt ostrzegawczy, kami-
zelka odblaskowa, kratka ochronna
do przewozu psa, refl ektory przeciw-
mgielne, zestaw naprawczy do opon,
łańcuchy śniegowe, osłony przeciwpo-
ślizgowe... W przypadku montażu haka holow-
niczego i wiązki poza ASO SIECI
PEUGEOT, należy go wykonać ści-
śle według zaleceń producenta.

11
218
INFORMACJE PRAKTYCZNE
Montaż urządzeń i akcesoriów
elektrycznych spoza katalogu
PEUGEOTA może spowodować
usterkę elektroniki oraz nadmierne
obciążenie instalacji elektrycznej
pojazdu.
Przedstawiciele marki PEUGEOT
służą wszelką pomocą
przy wyborze wyposażenia
dopuszczonego do stosowania w
Państwa samochodzie.

Przepisy w poszczególnych kra-
jach mogą nakładać obowiązek
posiadania w samochodzie kami-
zelki odblaskowej, trójkąta ostrze-
gawczego, zapasowych żarówek
i bezpieczników oraz innego
wyposażenia.

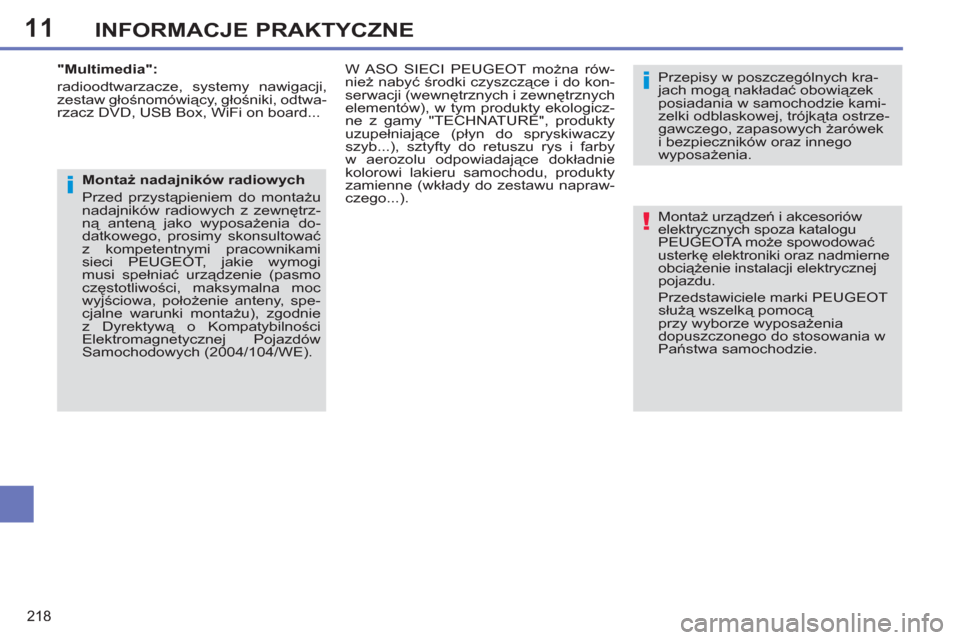

"Multimedia":
radioodtwarzacze, systemy nawigacji,
zestaw głośnomówiący, głośniki, odtwa-
rzacz DVD, USB Box, WiFi on board...

Montaż nadajników radiowych
Przed przystąpieniem do montażu
nadajników radiowych z zewnętrz-
ną anteną jako wyposażenia do-
datkowego, prosimy skonsultować
z kompetentnymi pracownikami
sieci PEUGEOT, jakie wymogi
musi spełnia
ć urządzenie (pasmo
częstotliwości, maksymalna moc
wyjściowa, położenie anteny, spe-
cjalne warunki montażu), zgodnie
z Dyrektywą o Kompatybilności
Elektromagnetycznej Pojazdów
Samochodowych (2004/104/WE).


W ASO SIECI PEUGEOT można rów-
nież nabyć środki czyszczące i do kon-
serwacji (wewnętrznych i zewnętrznych
elementów), w tym produkty ekologicz-
ne z gamy "TECHNATURE", produkty
uzupełniające (płyn do spryskiwaczy
szyb...), sztyfty do retuszu rys i farby
w aerozolu odpowiadające dokładnie
kolorowi lakieru samochodu, produkty
zamienne (wkłady do zestawu napraw-
czego...).

12
219
DANE TECHNICZNE

MODELE:


SILNIKI I SKRZYNIE BIEGÓW



Typy warianty wersje:


4C...
4E...4H...


8FR-0



5FS-0



5FS-9



SILNIKI BENZYNOWE


1,4 litra VTi 98 KM



1,6 litra VTi 120 KM


Pojemność (cm
3
)
1 397
1 598
Średnica x skok (mm)
77 x 75
77 x 85,8
Moc maksymalna: norma CEE (kW)
72
88
Przy prędkości obrotowej (obr/min)
6 000
5 660
Maks. moment obr.: norma CEE (Nm)
136
160
Przy prędkości obrotowej (obr/min)
4 000
4 250
Paliwo
Bezołowiowa
Bezołowiowa
Katalizator
Tak
Tak

SKRZYNIE BIEGÓW

Ręczna
(5 biegów)
Ręczna
(5 biegów)
Automatyczna
(4 biegi)

POJEMNOŚĆ OLEJU (w litrach)


Silnik (z wymianą wkładu fi ltra)
-
4,25
4,25

4C... :
wersja 5 drzwiowa.
4E... :
SW kanapa tylna.
4H... :
SW fotele tylne.

12
220
DANE TECHNICZNE

MODELE:


SILNIKI I SKRZYNIE BIEGÓW



Typy warianty wersje:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



SILNIKI BENZYNOWE


1,6 litra 16V
110 KM



1,6 litra THP
150 KM



1,6 litra THP 156 KM



1,6 litra THP
163 KM


Pojemność (cm
3
)
1 587
1 598
1 598
1 598
Średnica x skok (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Moc maksymalna: norma CEE (kW)
78
11 0
11 5
120
Przy prędkości obrotowej (obr/min)
5 600
6 000
6 000
6 000
Maks. moment obr.: norma CEE (Nm)
142
240
240
240
Przy prędkości obrotowej (obr/min)
4 000
1 400
1 400
1 400
Paliwo
Bezołowiowa
Bezołowiowa
Bezołowiowa
Bezołowiowa
Katalizator
Tak
Tak
Tak
Tak

SKRZYNIE BIEGÓW

Ręczna
(5 biegów)
Automat.
(6 biegów)
Ręczna
(6 biegów)
Automatyczna
(6 biegów)
Automat.
(6 biegów)

POJEMNOŚĆ OLEJU (w litrach)

Silnik z wymianą fi ltra)
3,25
-
-
-
-

4C... :
wersja 5 drzwiowa.
4E... :
SW kanapa tylna.
4H... :
SW fotele tylne.

12
221
DANE TECHNICZNE

MODELE :


SILNIKI I SKRZYNIE BIEGÓW



Typy warianty wersje:
4C... 4E... 4H...


5FU-8



SILNIKI BENZYNOWY


1,6 litra THP 200 KM


Pojemność (cm
3
)
1 598
Średnica x skok (mm)
77 x 85,8
Moc maksymalna: norma CEE (kW)
147
Przy prędkości obrotowej (obr/min)
5 800
Maks. moment obr.: norma CEE (Nm)
275
Przy prędkości obrotowej (obr/min)
1 700
Paliwo
Bezołowiowa
Katalizator
Tak

SKRZYNIA BIEGÓW

Ręczna
(6 biegów)

POJEMNOŚĆ OLEJU (w litrach)

Silnik (z wymianą wkładu fi ltra)
4,25

4C... :
wersja 5 drzwiowa.
4E... :
SW kanapa tylna.
4H... :
SW fotele tylne.

12
222
DANE TECHNICZNE

*

Masa przyczepy hamowanej może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samochodu
ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.
Wartości MTRA oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów;
obciążenie przyczepy należy zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu ciągnącego prędkość samochodu nie może przekraczać 100 km/h (przestrzegać przepisów
obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu dla ochrony silnika; jeżeli temperatura na
zewnątrz przekroczy 37 °C należy zmniejszyć ciężar przyczepy.

MASY POJAZDÓW I PRZYCZEP (w kg)



Silniki benzynowe


1,4 l VTi 98 KM



1,6 l 16V 110 KM



1,6 litra VTi 120 KM



Skrzynie biegów


Ręczna



Ręczna



Ręczna



Automat.



Typy warianty wersje:


4

C...


8FR-0



N6A-C

N6A-5


5FS-0



5FS-9




- Masa własna pojazdu
1 271
1 302
1 287
1 312


- Masa pojazdu gotowego do drogi
1 346
1 377
1 362
1 387


- Ładowność

509
518
528
523


- Dopuszczalna masa całkowita (MTAC)
1 780
1 820
1 815
1 835



- Masa całkowita pojazdu z przyczepą (MTRA)
na zboczu o nachyleniu 12 %

2 980
3 020
3 315
3 085



- Przyczepa hamowana (w granicach MTRA)
na zboczu o nachyleniu 10% lub 12 %

1 200
1 200
1 500
1 250



- Przyczepa hamowana * (z przeniesieniem
ciężaru w granicach MTRA)

1 450
1 450
1 500
1 500


- Przyczepa niehamowana
670
685
680
690


- Maksymalny ciężar na hak
60
60
76
60
