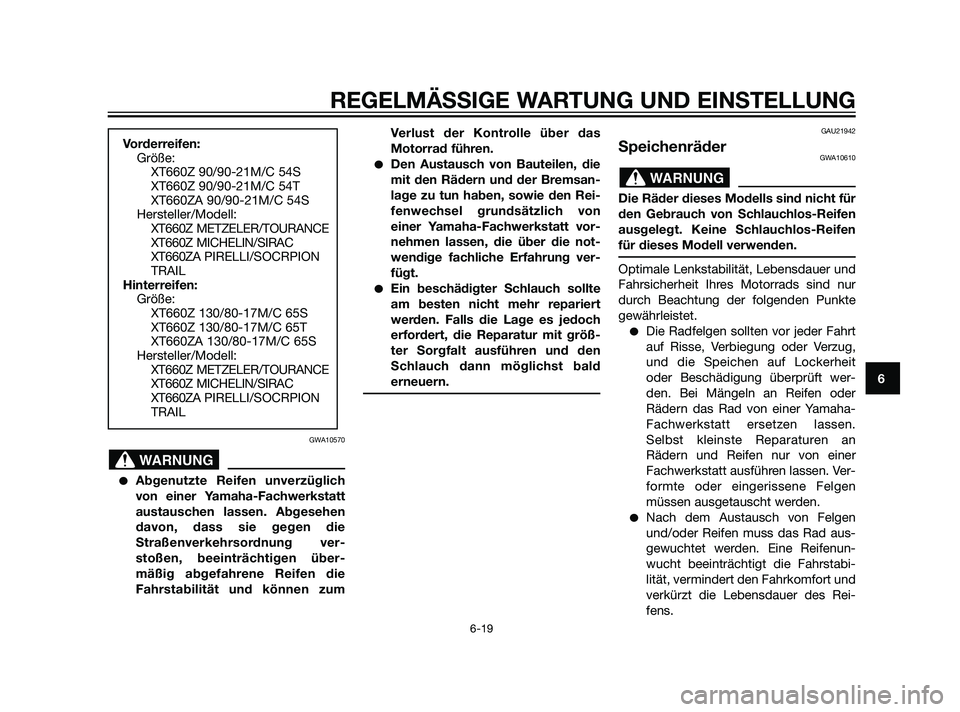

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass sie gegen die
Straßenverkehrsordnung ver-
stoßen, beeinträchtigen über-
mäßig abgefahrene Reifen die
Fahrstabilität und können zumVerlust der Kontrolle über das
Motorrad führen.
Den Austausch von Bauteilen, die
mit den Rädern und der Bremsan-
lage zu tun haben, sowie den Rei-
fenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über die not-
wendige fachliche Erfahrung ver-
fügt.
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert
werden. Falls die Lage es jedoch
erfordert, die Reparatur mit größ-
ter Sorgfalt ausführen und den
Schlauch dann möglichst bald
erneuern.
GAU21942
SpeichenräderGWA10610
Die Räder dieses Modells sind nicht für
den Gebrauch von Schlauchlos-Reifen
ausgelegt. Keine Schlauchlos-Reifen
für dieses Modell verwenden.
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte
gewährleistet.
Die Radfelgen sollten vor jeder Fahrt
auf Risse, Verbiegung oder Verzug,
und die Speichen auf Lockerheit
oder Beschädigung überprüft wer-
den. Bei Mängeln an Reifen oder
Rädern das Rad von einer Yamaha-
Fachwerkstatt ersetzen lassen.
Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen
müssen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabi-
lität, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Rei-
fens.
WARNUNG
WARNUNG
Vorderreifen:
Größe: XT660Z 90/90-21M/C 54S
XT660Z 90/90-21M/C 54T
XT660ZA 90/90-21M/C 54S
Hersteller/Modell: XT660Z METZELER/TOURANCE
XT660Z MICHELIN/SIRAC
XT660ZA PI RELLI/SOCRPION
TRAIL
Hinterreifen: Größe: XT660Z 130/80-17M/C 65S
XT660Z 130/80-17M/C 65T
XT660ZA 130/80-17M/C 65S
Hersteller/Modell: XT660Z METZELER/TOURANCE
XT660Z MICHELIN/SIRAC
XT660ZA PI RELLI/SOCRPION
TRAIL
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
56P-F8199-G0 19/7/10 16:01 Página 65

GAU22043

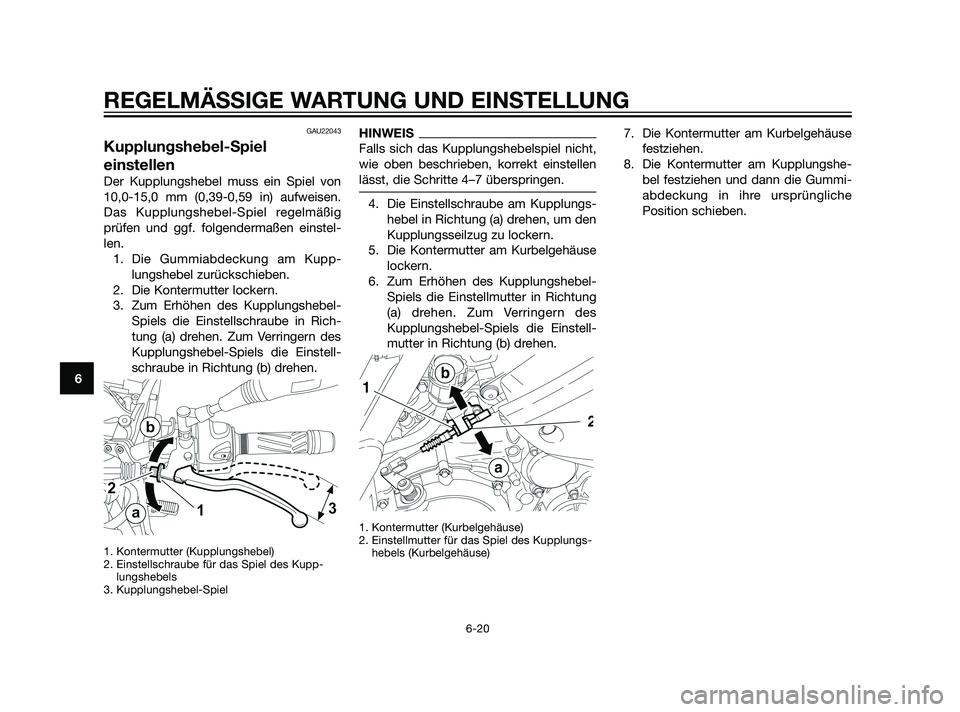

Kupplungshebel-Spiel
einstellen
Der Kupplungshebel muss ein Spiel von
10,0-15,0 mm (0,39-0,59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig
prüfen und ggf. folgendermaßen einstel-
len.
1. Die Gummiabdeckung am Kupp-
lungshebel zurückschieben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube in Rich-
tung (a) drehen. Zum Verringern des
Kupplungshebel-Spiels die Einstell-
schraube in Richtung (b) drehen.
1. Kontermutter (Kupplungshebel)
2. Einstellschraube für das Spiel des Kupp-
lungshebels
3. Kupplungshebel-Spiel
HINWEIS
Falls sich das Kupplungshebelspiel nicht,
wie oben beschrieben, korrekt einstellen
lässt, die Schritte 4–7 überspringen.
4. Die Einstellschraube am Kupplungs-
hebel in Richtung (a) drehen, um den
Kupplungsseilzug zu lockern.
5. Die Kontermutter am Kurbelgehäuse
lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter in Richtung
(a) drehen. Zum Verringern des
Kupplungshebel-Spiels die Einstell-
mutter in Richtung (b) drehen.
1. Kontermutter (Kurbelgehäuse)
2. Einstellmutter für das Spiel des Kupplungs-
hebels (Kurbelgehäuse)
7. Die Kontermutter am Kurbelgehäuse
festziehen.
8. Die Kontermutter am Kupplungshe-
bel festziehen und dann die Gummi-
abdeckung in ihre ursprüngliche
Position schieben.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
56P-F8199-G0 30/6/10 09:44 Página 66

GAU22392
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22420
Scheibenbremsbeläge vorn
1. Verschleißanzeigerille
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelag-
verschleißes die Nuten prüfen. Wenn eine
Nut fast verschwunden ist, die Scheiben-
bremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22500
Scheibenbremsbeläge hinten
1. Bremsbelagstärke
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst
die Stärke eines Bremsbelags weniger als
10 mm (0,04 in), oder ist ein Bremsbelag
beschädigt, die Bremsbeläge im Satz von
einer Yamaha-Fachwerkstatt austauschen
lassen.

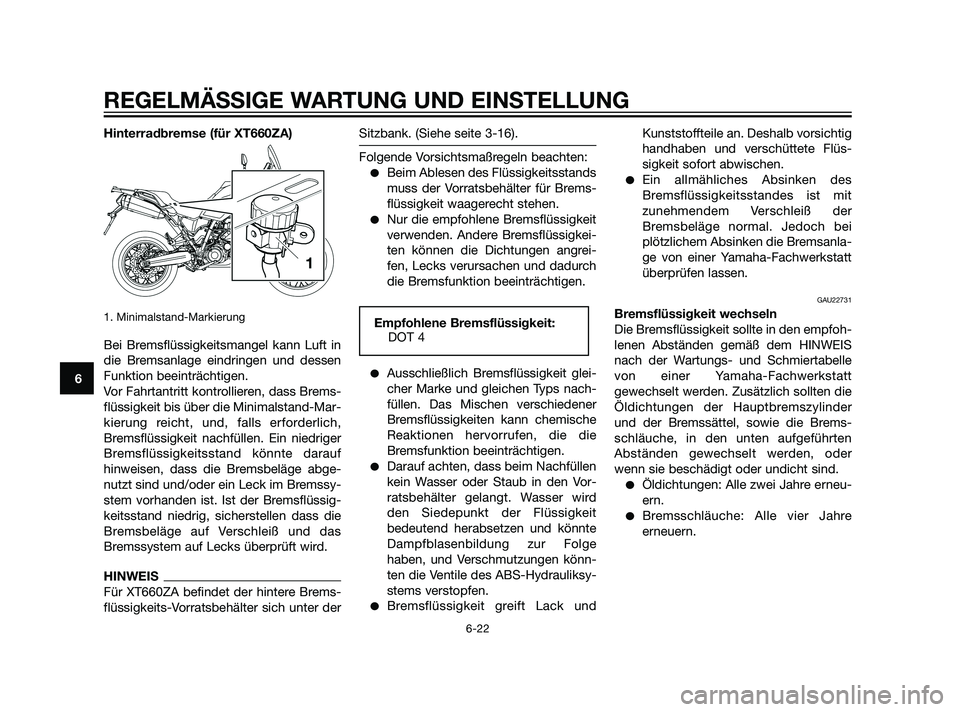

GAU38640
Bremsflüssigkeitsstand prüfen
Vorderradbremse
1. Minimalstand-Markierung
Hinterradbremse (für XT660Z)
1. Minimalstand-Markierung
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
56P-F8199-G0 30/6/10 09:44 Página 67

Hinterradbremse (für XT660ZA)
1. Minimalstand-Markierung
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssy-
stem vorhanden ist. Ist der Bremsflüssig-
keitsstand niedrig, sicherstellen dass die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüft wird.
HINWEIS
Für XT660ZA befindet der hintere Brems-
flüssigkeits-Vorratsbehälter sich unter derSitzbank. (Siehe seite 3-16).
Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angrei-
fen, Lecks verursachen und dadurch
die Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser oder Staub in den Vor-
ratsbehälter gelangt. Wasser wird
den Siedepunkt der Flüssigkeit
bedeutend herabsetzen und könnte
Dampfblasenbildung zur Folge
haben, und Verschmutzungen könn-
ten die Ventile des ABS-Hydrauliksy-
stems verstopfen.
Bremsflüssigkeit greift Lack undKunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüs-
sigkeit sofort abwischen.
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Bremsanla-
ge von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen gemäß dem HINWEIS
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt
gewechselt werden. Zusätzlich sollten die
Öldichtungen der Hauptbremszylinder
und der Bremssättel, sowie die Brems-
schläuche, in den unten aufgeführten
Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre
erneuern.
Empfohlene Bremsflüssigkeit:
DOT 4
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
56P-F8199-G0 30/6/10 09:44 Página 68

GAU22760

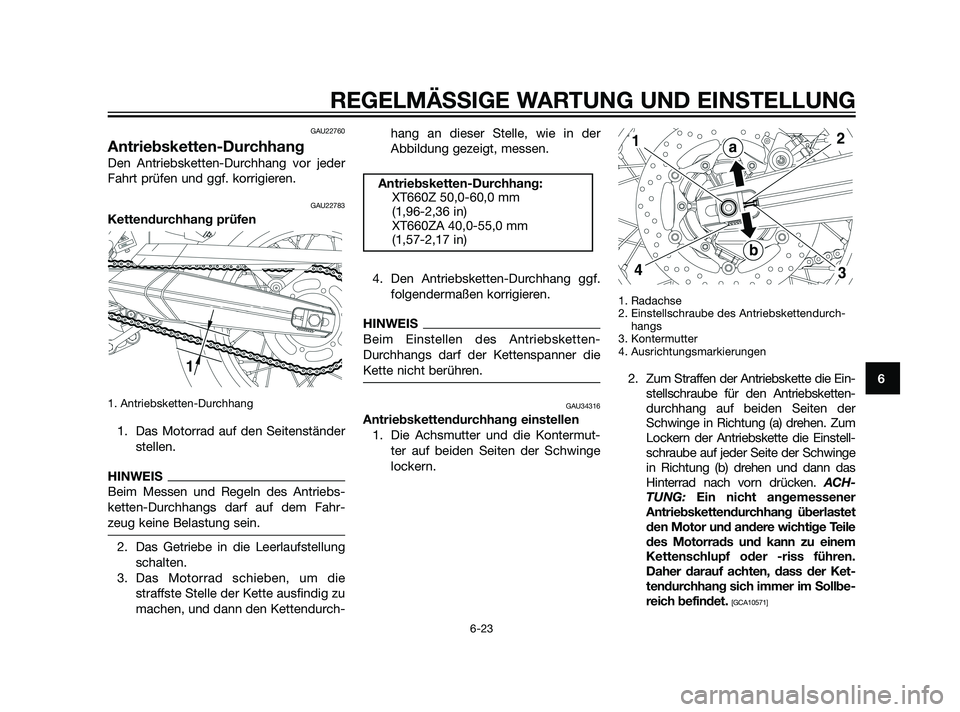

Antriebsketten-Durchhang
Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22783
Kettendurchhang prüfen
1. Antriebsketten-Durchhang
1. Das Motorrad auf den Seitenständer
stellen.
HINWEIS
Beim Messen und Regeln des Antriebs-
ketten-Durchhangs darf auf dem Fahr-
zeug keine Belastung sein.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-hang an dieser Stelle, wie in der
Abbildung gezeigt, messen.
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
HINWEIS
Beim Einstellen des Antriebsketten-
Durchhangs darf der Kettenspanner die
Kette nicht berühren.
GAU34316
Antriebskettendurchhang einstellen
1. Die Achsmutter und die Kontermut-
ter auf beiden Seiten der Schwinge
lockern.
1. Radachse
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. Ausrichtungsmarkierungen
2. Zum Straffen der Antriebskette die Ein-
stellschraube für den Antriebsketten-
durchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken. ACH-
TUNG: Ein nicht angemessener
Antriebskettendurchhang überlastet
den Motor und andere wichtige Teile
des Motorrads und kann zu einem
Kettenschlupf oder -riss führen.
Daher darauf achten, dass der Ket-
tendurchhang sich immer im Sollbe-
reich befindet.
[GCA10571]
Antriebsketten-Durchhang:
XT660Z 50,0-60,0 mm
(1,96-2,36 in)
XT660ZA 40,0-55,0 mm
(1,57-2,17 in)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
56P-F8199-G0 30/6/10 09:44 Página 69

HINWEIS
Beide Antriebskettenspanner jeweils
gleichmäßig einstellen, damit die Ausrich-
tung sich nicht verstellt. Die Markierungen
auf beiden Seiten der Schwinge dienen
zum korrekten Ausrichten des Hinterrads.
3. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen.

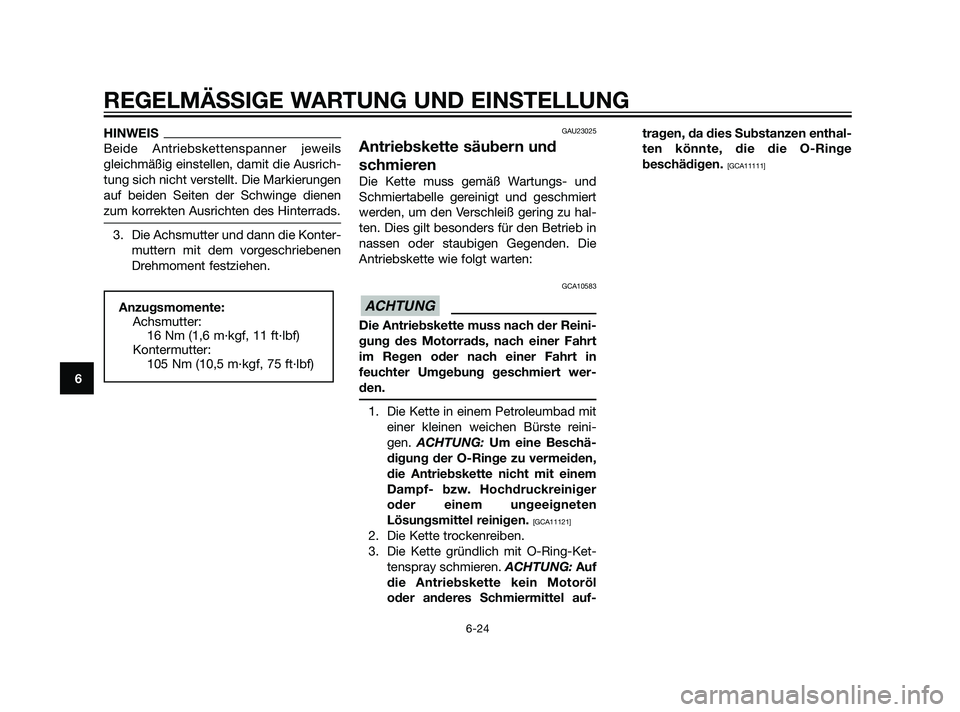

GAU23025
Antriebskette säubern und
schmieren
Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die
Antriebskette wie folgt warten:
GCA10583
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt
im Regen oder nach einer Fahrt in
feuchter Umgebung geschmiert wer-
den.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reini-
gen. ACHTUNG: Um eine Beschä-
digung der O-Ringe zu vermeiden,
die Antriebskette nicht mit einem
Dampf- bzw. Hochdruckreiniger
oder einem ungeeigneten
Lösungsmittel reinigen.
[GCA11121]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ket-
tenspray schmieren. ACHTUNG: Auf
die Antriebskette kein Motoröl
oder anderes Schmiermittel auf-tragen, da dies Substanzen enthal-
ten könnte, die die O-Ringe
beschädigen.
[GCA11111]
ACHTUNGAnzugsmomente:
Achsmutter:
16 Nm (1,6 m·kgf, 11 ft·lbf)
Kontermutter:
105 Nm (10,5 m·kgf, 75 ft·lbf)
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
56P-F8199-G0 30/6/10 09:44 Página 70

GAU23093

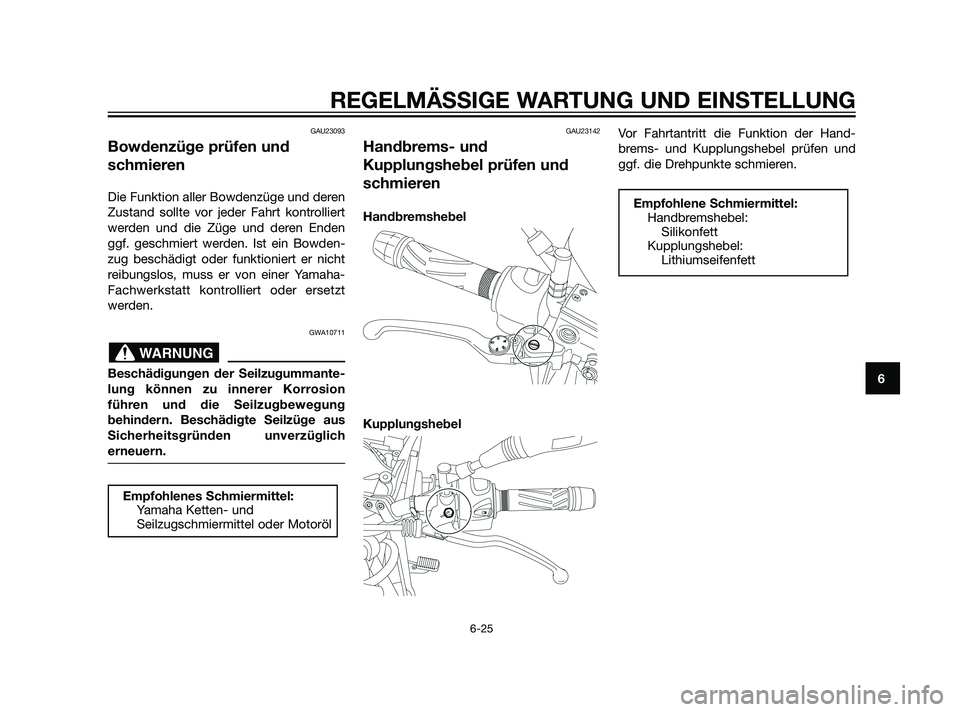

Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden
ggf. geschmiert werden. Ist ein Bowden-
zug beschädigt oder funktioniert er nicht
reibungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt
werden.
GWA10711
Beschädigungen der Seilzugummante-
lung können zu innerer Korrosion
führen und die Seilzugbewegung
behindern. Beschädigte Seilzüge aus
Sicherheitsgründen unverzüglich
erneuern.
GAU23142
Handbrems- und
Kupplungshebel prüfen und
schmieren
Handbremshebel
KupplungshebelVor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Yamaha Ketten- und
Seilzugschmiermittel oder Motoröl
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
56P-F8199-G0 30/6/10 09:44 Página 71

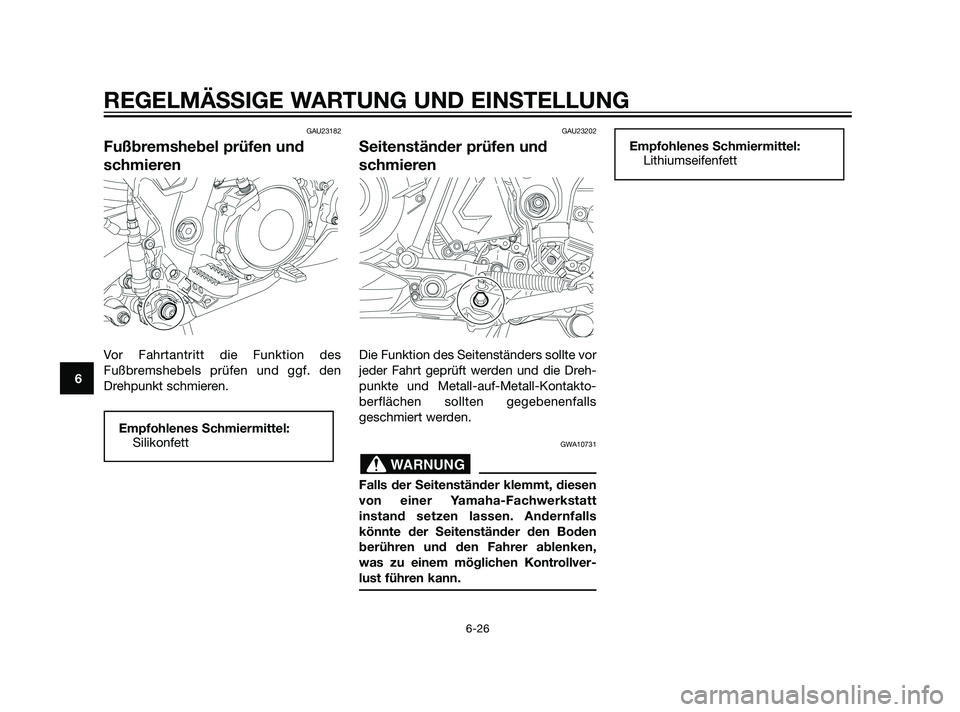

GAU23182
Fußbremshebel prüfen und
schmieren
Vor Fahrtantritt die Funktion des
Fußbremshebels prüfen und ggf. den
Drehpunkt schmieren.
GAU23202
Seitenständer prüfen und
schmieren
Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontakto-
berflächen sollten gegebenenfalls
geschmiert werden.
GWA10731
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt
instand setzen lassen. Andernfalls
könnte der Seitenständer den Boden
berühren und den Fahrer ablenken,
was zu einem möglichen Kontrollver-
lust führen kann.
Empfohlenes Schmiermittel:
Lithiumseifenfett
WARNUNG
Empfohlenes Schmiermittel:
Silikonfett
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
56P-F8199-G0 30/6/10 09:44 Página 72
