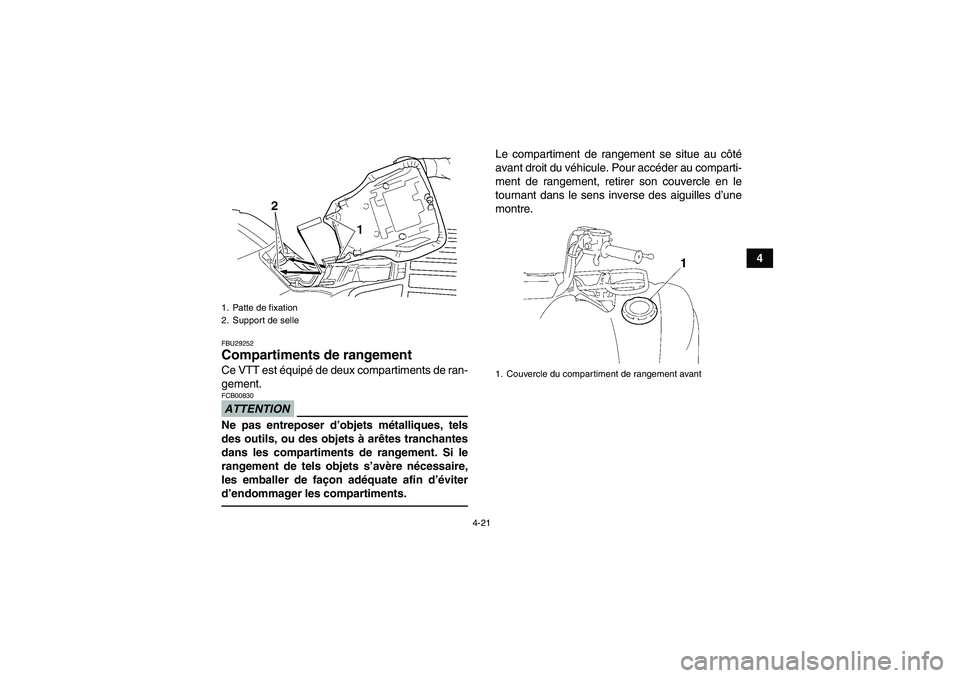

FBU29252Compartiments de rangement Ce VTT est équipé de deux compartiments de ran-
gement.ATTENTIONFCB00830Ne pas entreposer d’objets métalliques, tels
des outils, ou des objets à arêtes tranchantes
dans les compartiments de rangement. Si le
rangement de tels objets s’avère nécessaire,
les emballer de façon adéquate afin d’éviter
d’endommager les compartiments.
Le compartiment de rangement se situe au côté
avant droit du véhicule. Pour accéder au comparti-
ment de rangement, retirer son couvercle en le
tournant dans le sens inverse des aiguilles d’une
montre.
1. Patte de fixation
2. Support de selle
1. Couvercle du compartiment de rangement avant
U1CT60F0.book Page 21 Monday, May 31, 2010 10:12 AM

4-22
4

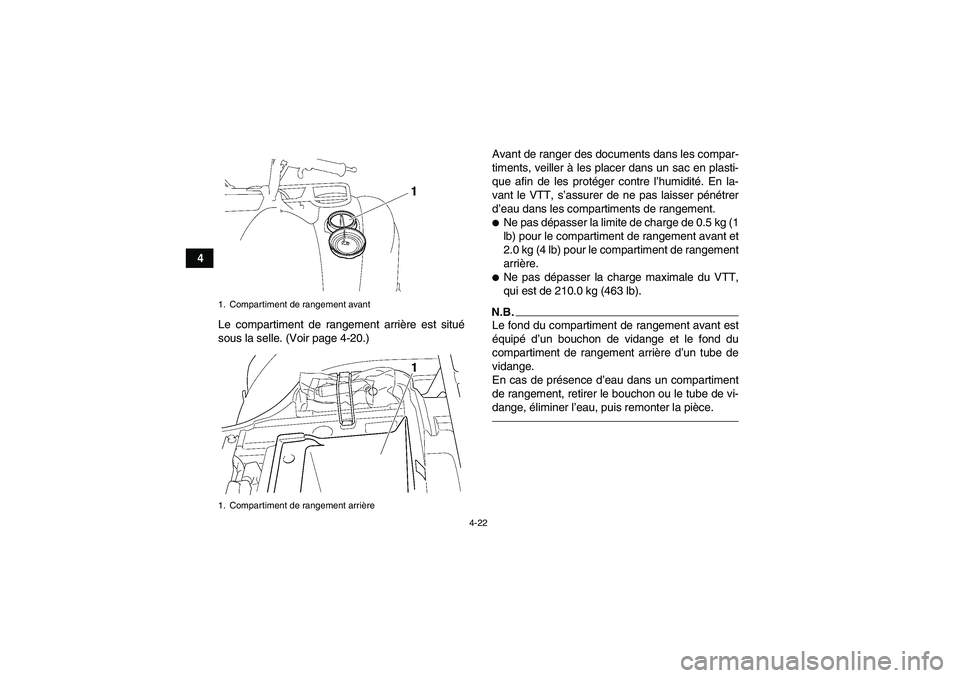

Le compartiment de rangement arrière est situé
sous la selle. (Voir page 4-20.)Avant de ranger des documents dans les compar-
timents, veiller à les placer dans un sac en plasti-
que afin de les protéger contre l’humidité. En la-
vant le VTT, s’assurer de ne pas laisser pénétrer
d’eau dans les compartiments de rangement.

Ne pas dépasser la limite de charge de 0.5 kg (1
lb) pour le compartiment de rangement avant et
2.0 kg (4 lb) pour le compartiment de rangement
arrière.
Ne pas dépasser la charge maximale du VTT,
qui est de 210.0 kg (463 lb).
N.B.Le fond du compartiment de rangement avant est
équipé d’un bouchon de vidange et le fond du
compartiment de rangement arrière d’un tube de
vidange.
En cas de présence d’eau dans un compartiment
de rangement, retirer le bouchon ou le tube de vi-
dange, éliminer l’eau, puis remonter la pièce.
1. Compartiment de rangement avant
1. Compartiment de rangement arrièreU1CT60F0.book Page 22 Monday, May 31, 2010 10:12 AM

4-23
4
FBU18962Porte-bagages avant
Ne pas dépasser la charge limite de 40.0 kg (88
lb) du porte-bagages avant.
Ne pas dépasser la charge maximale du VTT,
qui est de 210.0 kg (463 lb).FBU18972Porte-bagages arrière
Ne pas dépasser la charge limite de 80.0 kg
(176 lb) du porte-bagages arrière.
Ne pas dépasser la charge maximale du VTT,
qui est de 210.0 kg (463 lb).FBU19145Réglage des combinés ressort-amor-
tisseur avant et arrière La précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.
1. Bouchon de vidange du compartiment de rangement
1. Tube de vidange du compartiment de rangementU1CT60F0.book Page 23 Monday, May 31, 2010 10:12 AM

4-24
4

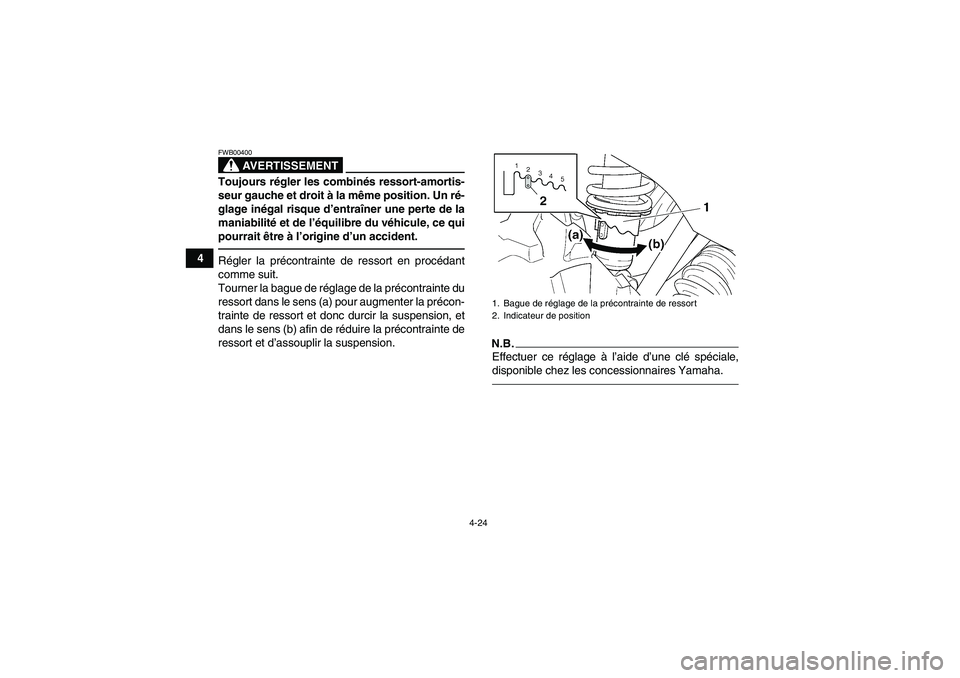

AVERTISSEMENT
FWB00400Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident.Régler la précontrainte de ressort en procédant
comme suit.
Tourner la bague de réglage de la précontrainte du
ressort dans le sens (a) pour augmenter la précon-
trainte de ressort et donc durcir la suspension, et
dans le sens (b) afin de réduire la précontrainte de
ressort et d’assouplir la suspension.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
U1CT60F0.book Page 24 Monday, May 31, 2010 10:12 AM

4-25
4

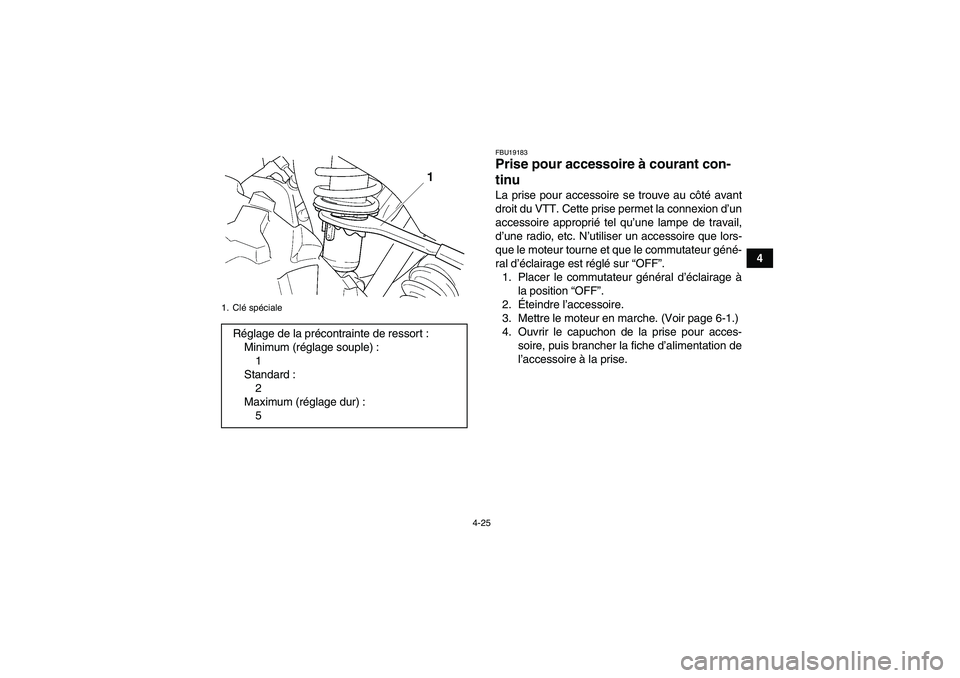

FBU19183Prise pour accessoire à courant con-
tinu La prise pour accessoire se trouve au côté avant
droit du VTT. Cette prise permet la connexion d’un
accessoire approprié tel qu’une lampe de travail,
d’une radio, etc. N’utiliser un accessoire que lors-
que le moteur tourne et que le commutateur géné-
ral d’éclairage est réglé sur “OFF”.
1. Placer le commutateur général d’éclairage à
la position “OFF”.
2.Éteindre l’accessoire.
3. Mettre le moteur en marche. (Voir page 6-1.)
4. Ouvrir le capuchon de la prise pour acces-
soire, puis brancher la fiche d’alimentation de
l’accessoire à la prise.
1. Clé spécialeRéglage de la précontrainte de ressort :
Minimum (réglage souple) :
1
Standard :
2
Maximum (réglage dur) :
5
U1CT60F0.book Page 25 Monday, May 31, 2010 10:12 AM

4-26
4
5. Allumer l’accessoire.
6. Toujours remettre le capuchon de la prise en
place après avoir déconnecté l’accessoire.

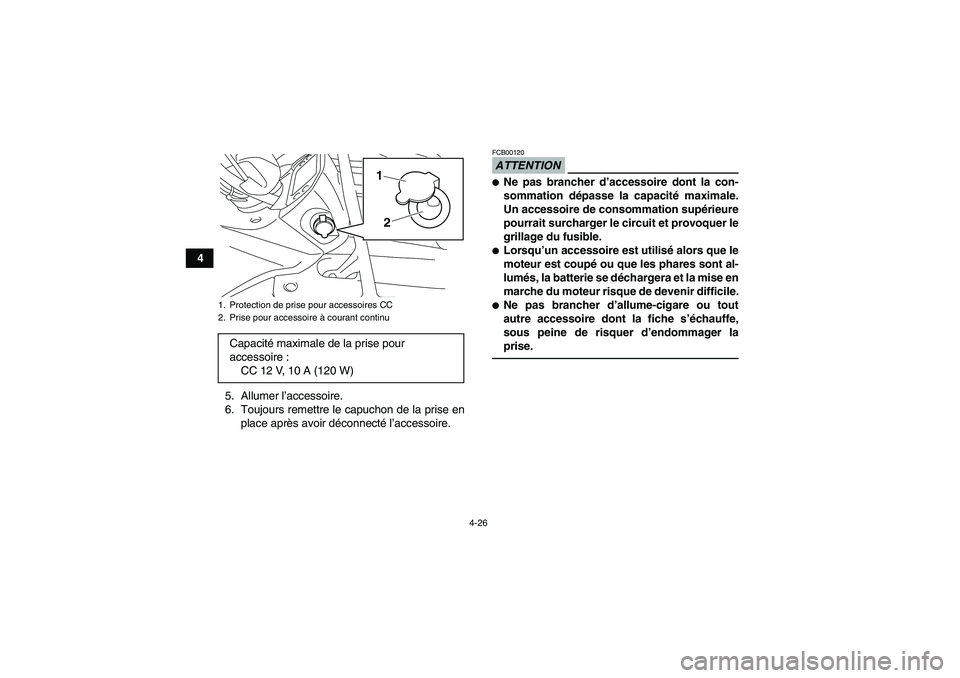

ATTENTIONFCB00120
Ne pas brancher d’accessoire dont la con-
sommation dépasse la capacité maximale.
Un accessoire de consommation supérieure
pourrait surcharger le circuit et provoquer le
grillage du fusible.
Lorsqu’un accessoire est utilisé alors que le
moteur est coupé ou que les phares sont al-
lumés, la batterie se déchargera et la mise en
marche du moteur risque de devenir difficile.
Ne pas brancher d’allume-cigare ou tout
autre accessoire dont la fiche s’échauffe,
sous peine de risquer d’endommager la
prise.
1. Protection de prise pour accessoires CC
2. Prise pour accessoire à courant continuCapacité maximale de la prise pour
accessoire :
CC 12 V, 10 A (120 W)
1
2
U1CT60F0.book Page 26 Monday, May 31, 2010 10:12 AM

5-1
5

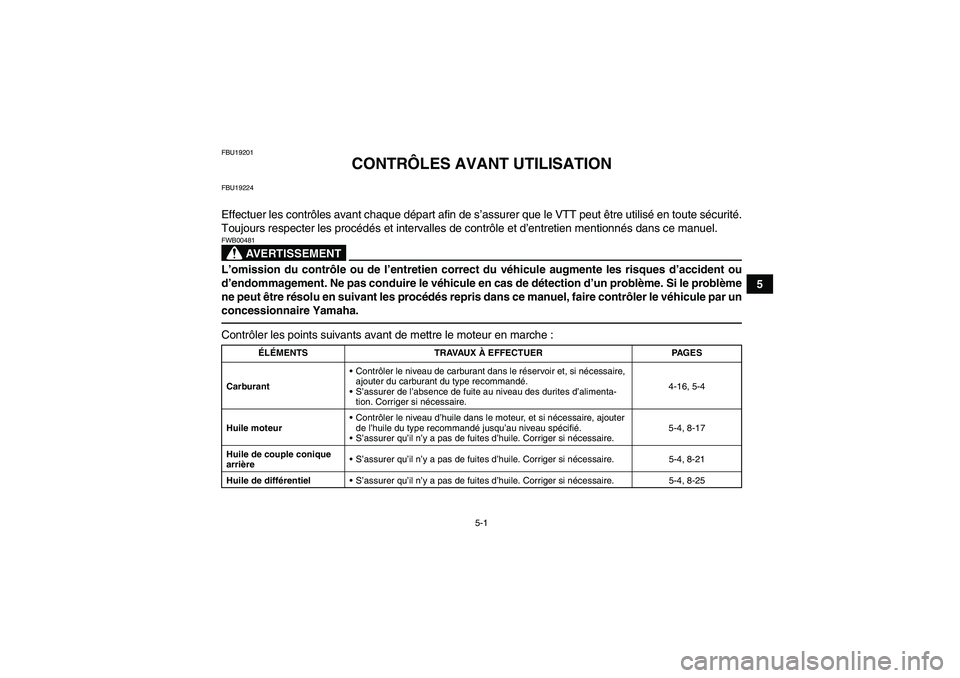

FBU19201
CONTRÔLES AVANT UTILISATION
FBU19224Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00481L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
CarburantContrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
S’assurer de l’absence de fuite au niveau des durites d’alimenta-
tion. Corriger si nécessaire.4-16, 5-4
Huile moteurContrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.5-4, 8-17
Huile de couple conique
arrièreS’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-21
Huile de différentielS’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-25
U1CT60F0.book Page 1 Monday, May 31, 2010 10:12 AM

5-2
5

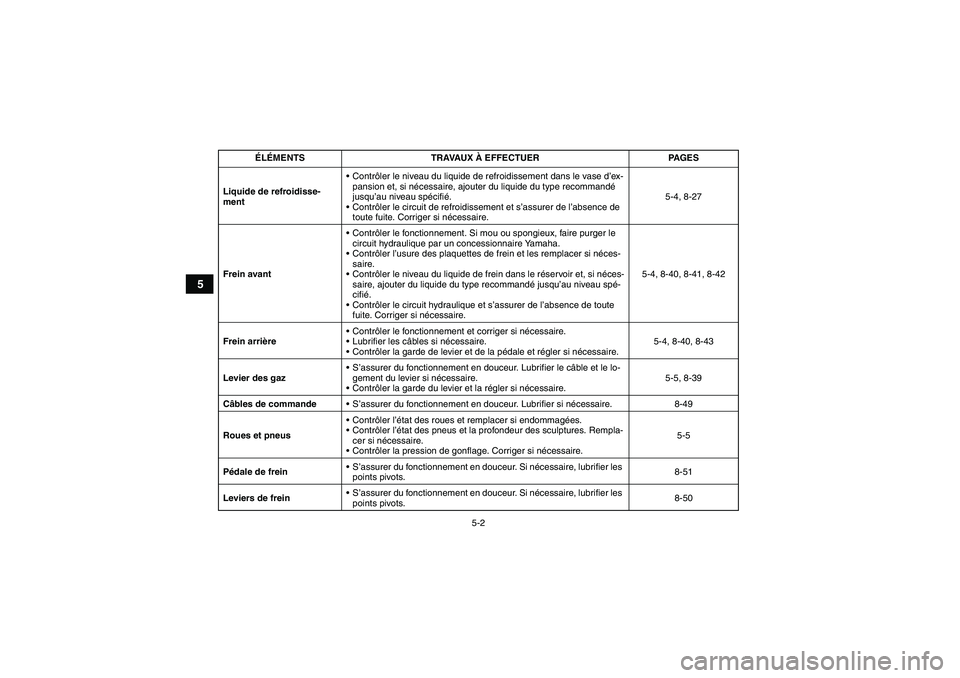

Liquide de refroidisse-
mentContrôler le niveau du liquide de refroidissement dans le vase d’ex-
pansion et, si nécessaire, ajouter du liquide du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de
toute fuite. Corriger si nécessaire.5-4, 8-27
Frein avantContrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-4, 8-40, 8-41, 8-42
Frein arrièreContrôler le fonctionnement et corriger si nécessaire.
Lubrifier les câbles si nécessaire.
Contrôler la garde de levier et de la pédale et régler si nécessaire.5-4, 8-40, 8-43
Levier des gazS’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
Contrôler la garde du levier et la régler si nécessaire.5-5, 8-39
Câbles de commandeS’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-49
Roues et pneusContrôler l’état des roues et remplacer si endommagées.
Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.
Contrôler la pression de gonflage. Corriger si nécessaire.5-5
Pédale de frein S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-51
Leviers de freinS’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-50 ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU1CT60F0.book Page 2 Monday, May 31, 2010 10:12 AM
