10-1
10
FBU25960
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:
1993 mm (78.5 in)
Largeur hors-tout:
1093 mm (43.0 in)
Hauteur hors-tout:
1120 mm (44.1 in)
Hauteur de la selle:
840 mm (33.1 in)
Empattement:
1233 mm (48.5 in)
Garde au sol:
245 mm (9.6 in)
Rayon de braquage minimal:
3000 mm (118 in)Poids:Avec huile et carburant:
YFM450FAPA 287.0 kg (633 lb)
YFM45FGPA 281.0 kg (619 lb)
YFM45FGPHA 281.0 kg (619 lb)
YFM45FGPSA 284.0 kg (626 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
YFM45FGPA 78.3 dB(A)
YFM45FGPHA 78.3 dB(A)
YFM45FGPSA 78.3 dB(A)Vibrations au niveau de la selle (EN1032, ISO5008):
YFM45FGPA 0.6 m/s²
YFM45FGPHA 0.6 m/s²
YFM45FGPSA 0.6 m/s²
Vibrations au niveau du guidon (EN1032, ISO5008):
YFM45FGPA 2.5 m/s² maximum
YFM45FGPHA 2.5 m/s² maximum
YFM45FGPSA 2.5 m/s² maximum
Moteur:Type de moteur:
Refroidissement liquide, 4 temps, SACT
Disposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
421 cm³
Alésage × course:
84.5 × 75.0 mm (3.33 × 2.95 in)
Taux de compression:
10.00 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humideHuile de moteur:Marque recommandée:
YAMALUBE
U1CT60F0.book Page 1 Monday, May 31, 2010 10:12 AM

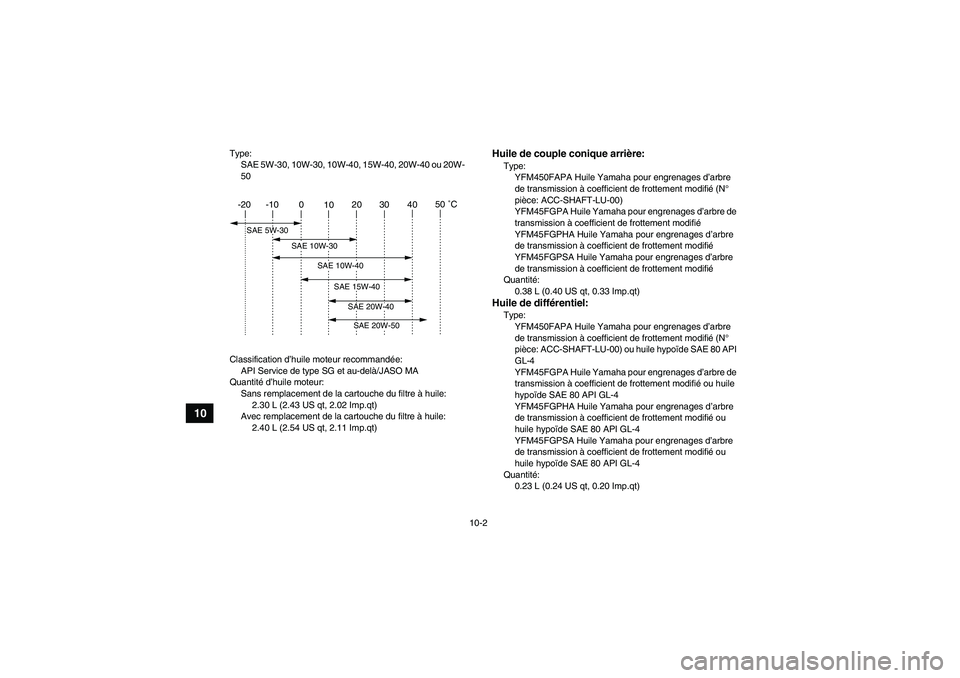

10-2
10
Type:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou 20W-
50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à huile:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Avec remplacement de la cartouche du filtre à huile:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Huile de couple conique arrière:Type:
YFM450FAPA Huile Yamaha pour engrenages d’arbre
de transmission à coefficient de frottement modifié (N°
pièce: ACC-SHAFT-LU-00)
YFM45FGPA Huile Yamaha pour engrenages d’arbre de
transmission à coefficient de frottement modifié
YFM45FGPHA Huile Yamaha pour engrenages d’arbre
de transmission à coefficient de frottement modifié
YFM45FGPSA Huile Yamaha pour engrenages d’arbre
de transmission à coefficient de frottement modifié
Quantité:
0.38 L (0.40 US qt, 0.33 Imp.qt)Huile de différentiel:Type:
YFM450FAPA Huile Yamaha pour engrenages d’arbre
de transmission à coefficient de frottement modifié (N°
pièce: ACC-SHAFT-LU-00) ou huile hypoïde SAE 80 API
GL-4
YFM45FGPA Huile Yamaha pour engrenages d’arbre de
transmission à coefficient de frottement modifié ou huile
hypoïde SAE 80 API GL-4
YFM45FGPHA Huile Yamaha pour engrenages d’arbre
de transmission à coefficient de frottement modifié ou
huile hypoïde SAE 80 API GL-4
YFM45FGPSA Huile Yamaha pour engrenages d’arbre
de transmission à coefficient de frottement modifié ou
huile hypoïde SAE 80 API GL-4
Quantité:
0.23 L (0.24 US qt, 0.20 Imp.qt)
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30
U1CT60F0.book Page 2 Monday, May 31, 2010 10:12 AM

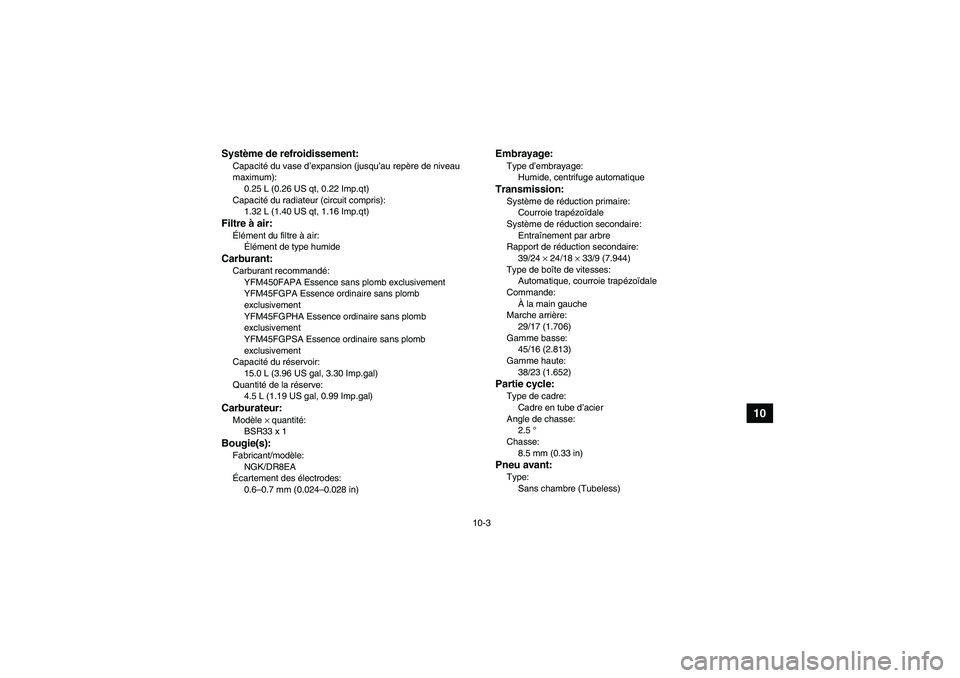

10-3
10
Système de refroidissement:Capacité du vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.32 L (1.40 US qt, 1.16 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
YFM450FAPA Essence sans plomb exclusivement
YFM45FGPA Essence ordinaire sans plomb
exclusivement
YFM45FGPHA Essence ordinaire sans plomb
exclusivement
YFM45FGPSA Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve:
4.5 L (1.19 US gal, 0.99 Imp.gal)Carburateur:Modèle × quantité:
BSR33 x 1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
39/24 × 24/18 × 33/9 (7.944)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche arrière:
29/17 (1.706)
Gamme basse:
45/16 (2.813)
Gamme haute:
38/23 (1.652)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
2.5 °
Chasse:
8.5 mm (0.33 in)Pneu avant:Type:
Sans chambre (Tubeless)
U1CT60F0.book Page 3 Monday, May 31, 2010 10:12 AM

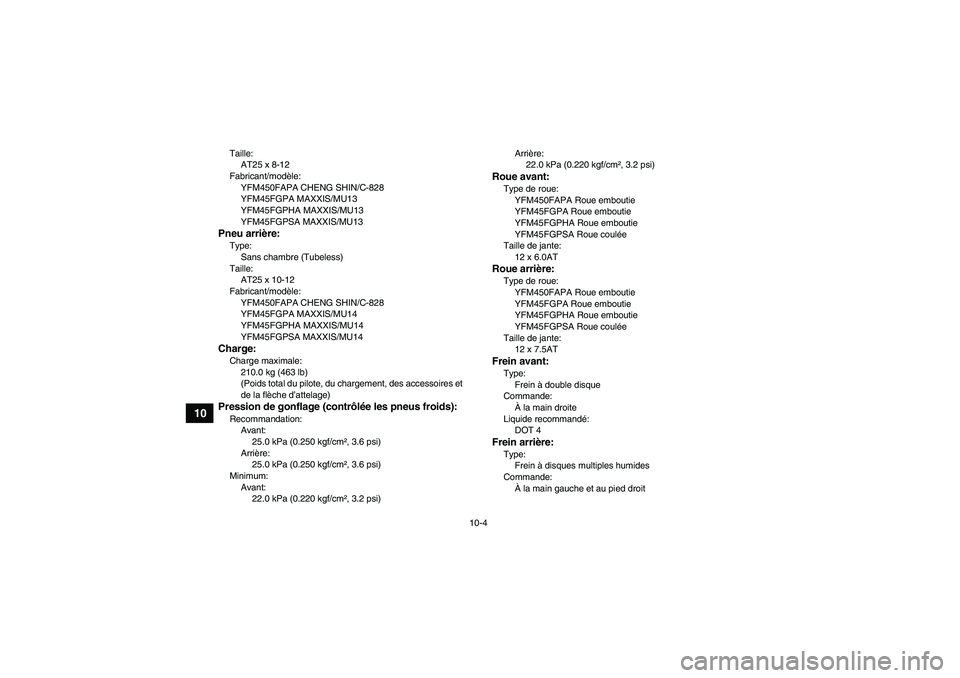

10-4
10
Taille:
AT25 x 8-12
Fabricant/modèle:
YFM450FAPA CHENG SHIN/C-828
YFM45FGPA MAXXIS/MU13
YFM45FGPHA MAXXIS/MU13
YFM45FGPSA MAXXIS/MU13Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/modèle:
YFM450FAPA CHENG SHIN/C-828
YFM45FGPA MAXXIS/MU14
YFM45FGPHA MAXXIS/MU14
YFM45FGPSA MAXXIS/MU14Charge:Charge maximale:
210.0 kg (463 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Roue avant:Type de roue:
YFM450FAPA Roue emboutie
YFM45FGPA Roue emboutie
YFM45FGPHA Roue emboutie
YFM45FGPSA Roue coulée
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
YFM450FAPA Roue emboutie
YFM45FGPA Roue emboutie
YFM45FGPHA Roue emboutie
YFM45FGPSA Roue coulée
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à disques multiples humides
Commande:
À la main gauche et au pied droit
U1CT60F0.book Page 4 Monday, May 31, 2010 10:12 AM

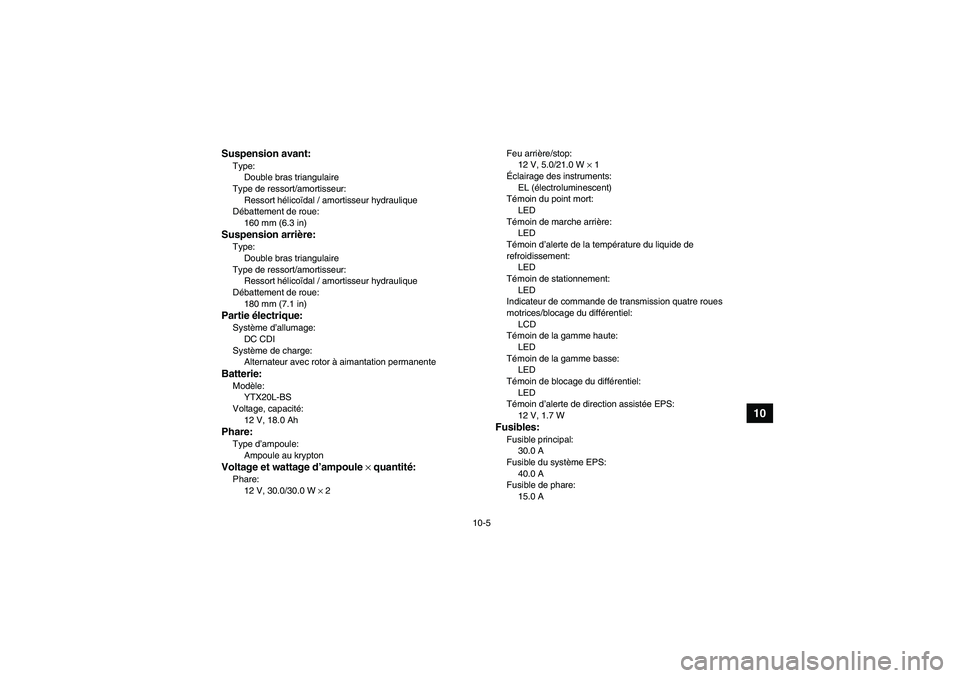

10-5
10
Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
160 mm (6.3 in)Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Éclairage des instruments:
EL (électroluminescent)
Témoin du point mort:
LED
Témoin de marche arrière:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin de la gamme haute:
LED
Témoin de la gamme basse:
LED
Témoin de blocage du différentiel:
LED
Témoin d’alerte de direction assistée EPS:
12 V, 1.7 W
Fusibles:Fusible principal:
30.0 A
Fusible du système EPS:
40.0 A
Fusible de phare:
15.0 A
U1CT60F0.book Page 5 Monday, May 31, 2010 10:12 AM

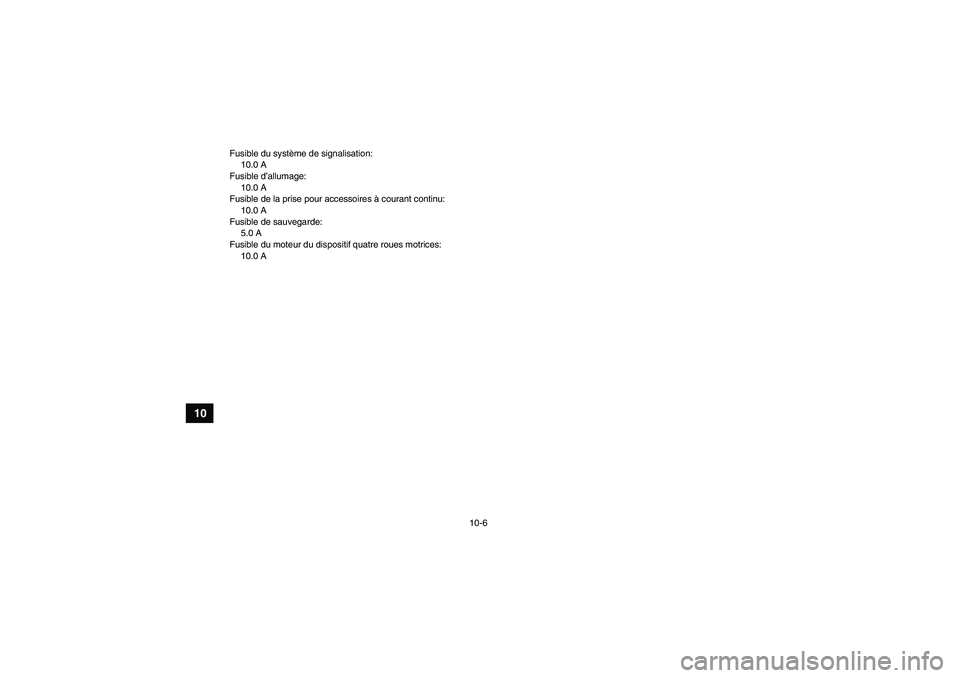

10-6
10
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible de sauvegarde:
5.0 A
Fusible du moteur du dispositif quatre roues motrices:
10.0 A
U1CT60F0.book Page 6 Monday, May 31, 2010 10:12 AM

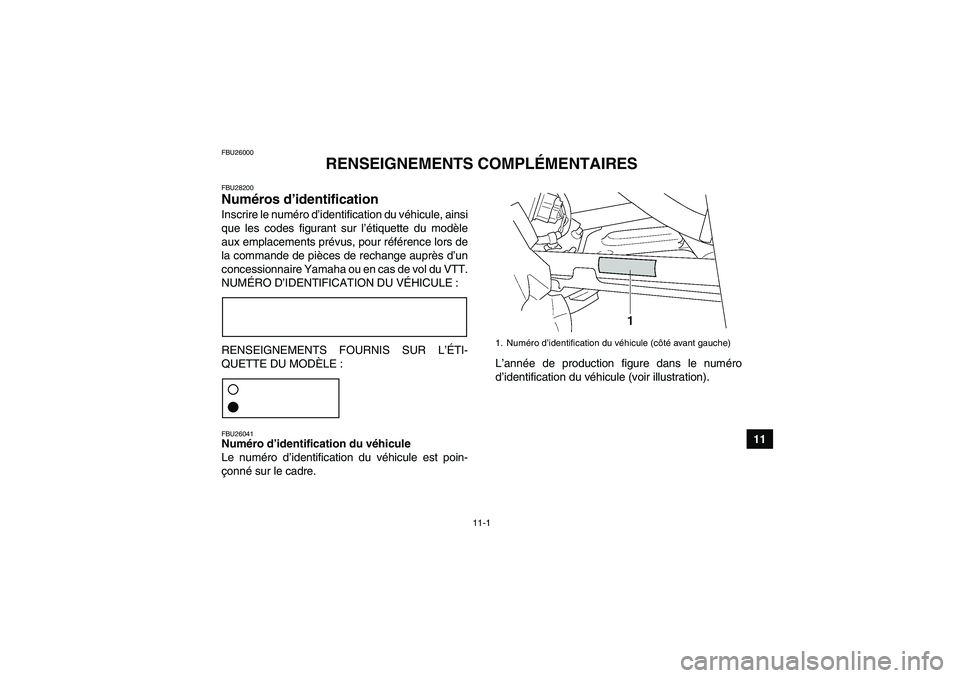

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28200Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule (côté avant gauche)
U1CT60F0.book Page 1 Monday, May 31, 2010 10:12 AM

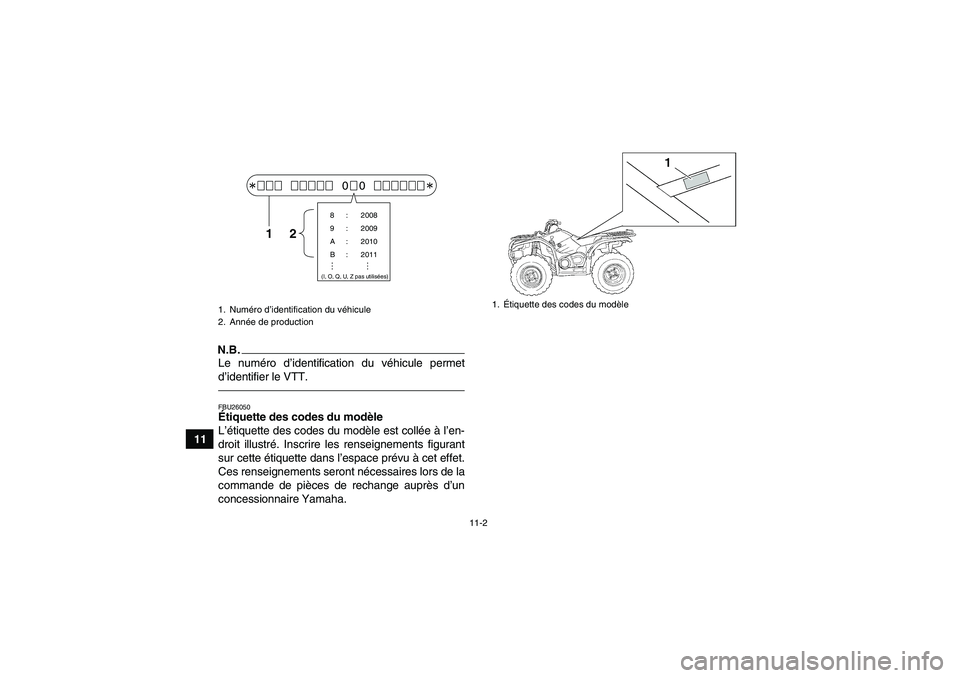

11-2
11
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
1.Étiquette des codes du modèle
