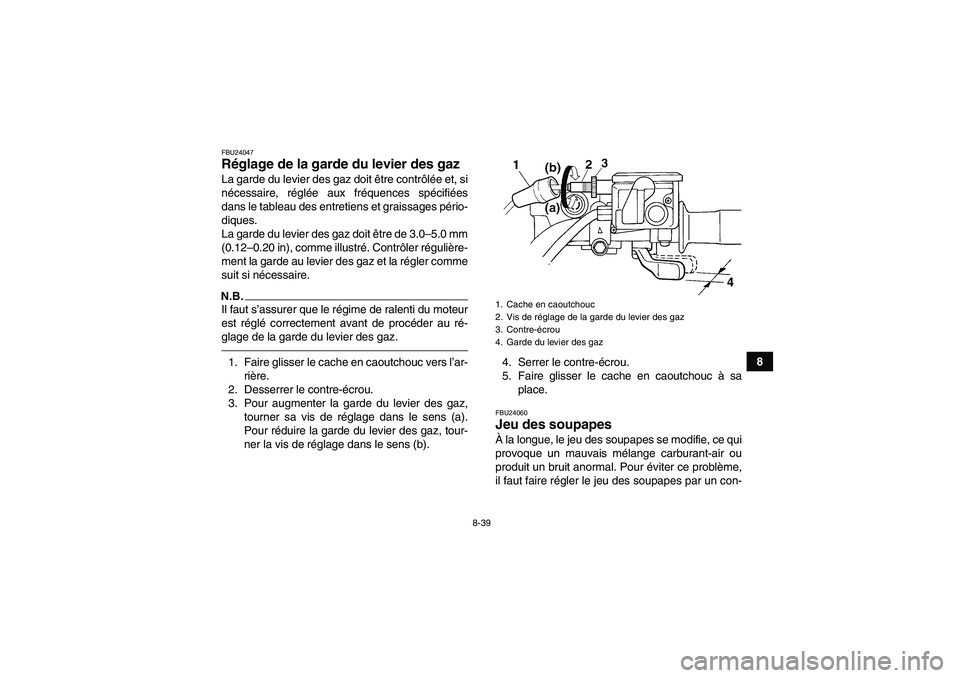

8-39
8
FBU24047Réglage de la garde du levier des gaz La garde du levier des gaz doit être contrôlée et, si
nécessaire, réglée aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
La garde du levier des gaz doit être de 3.0–5.0 mm
(0.12–0.20 in), comme illustré. Contrôler régulière-
ment la garde au levier des gaz et la régler comme
suit si nécessaire.N.B.Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-
glage de la garde du levier des gaz.1. Faire glisser le cache en caoutchouc vers l’ar-
rière.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier des gaz,
tourner sa vis de réglage dans le sens (a).
Pour réduire la garde du levier des gaz, tour-
ner la vis de réglage dans le sens (b).4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-1. Cache en caoutchouc
2. Vis de réglage de la garde du levier des gaz
3. Contre-écrou
4. Garde du levier des gaz
U1CT60F0.book Page 39 Monday, May 31, 2010 10:12 AM

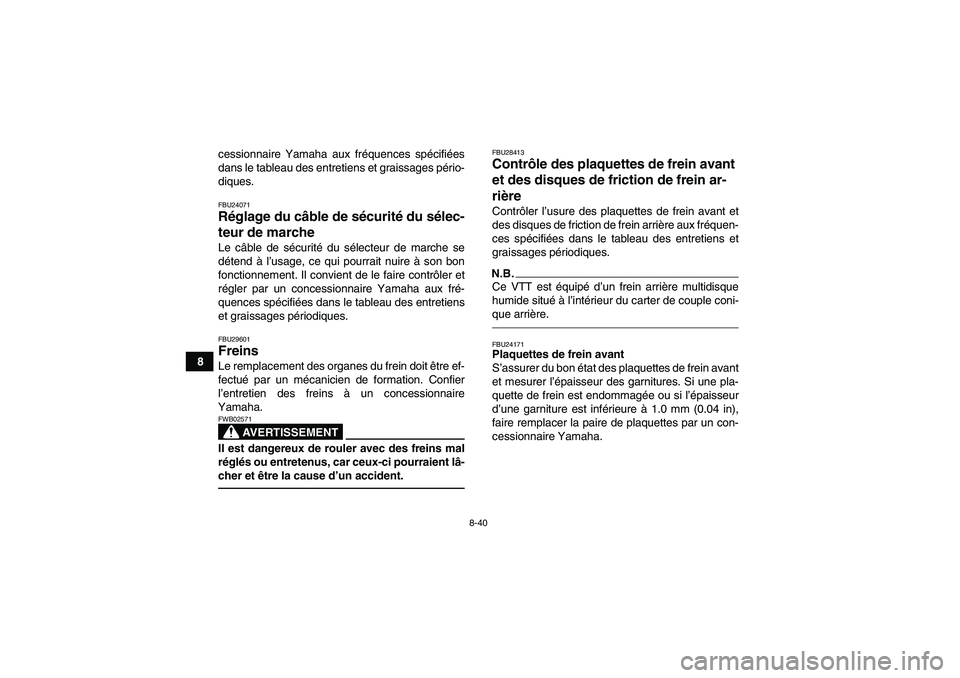

8-40
8cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
FBU24071Réglage du câble de sécurité du sélec-
teur de marche Le câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient de le faire contrôler et
régler par un concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU29601Freins Le remplacement des organes du frein doit être ef-
fectué par un mécanicien de formation. Confier
l’entretien des freins à un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02571Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci pourraient lâ-
cher et être la cause d’un accident.
FBU28413Contrôle des plaquettes de frein avant
et des disques de friction de frein ar-
rière Contrôler l’usure des plaquettes de frein avant et
des disques de friction de frein arrière aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.N.B.Ce VTT est équipé d’un frein arrière multidisque
humide situé à l’intérieur du carter de couple coni-
que arrière.FBU24171Plaquettes de frein avant
S’assurer du bon état des plaquettes de frein avant
et mesurer l’épaisseur des garnitures. Si une pla-
quette de frein est endommagée ou si l’épaisseur
d’une garniture est inférieure à 1.0 mm (0.04 in),
faire remplacer la paire de plaquettes par un con-
cessionnaire Yamaha.
U1CT60F0.book Page 40 Monday, May 31, 2010 10:12 AM

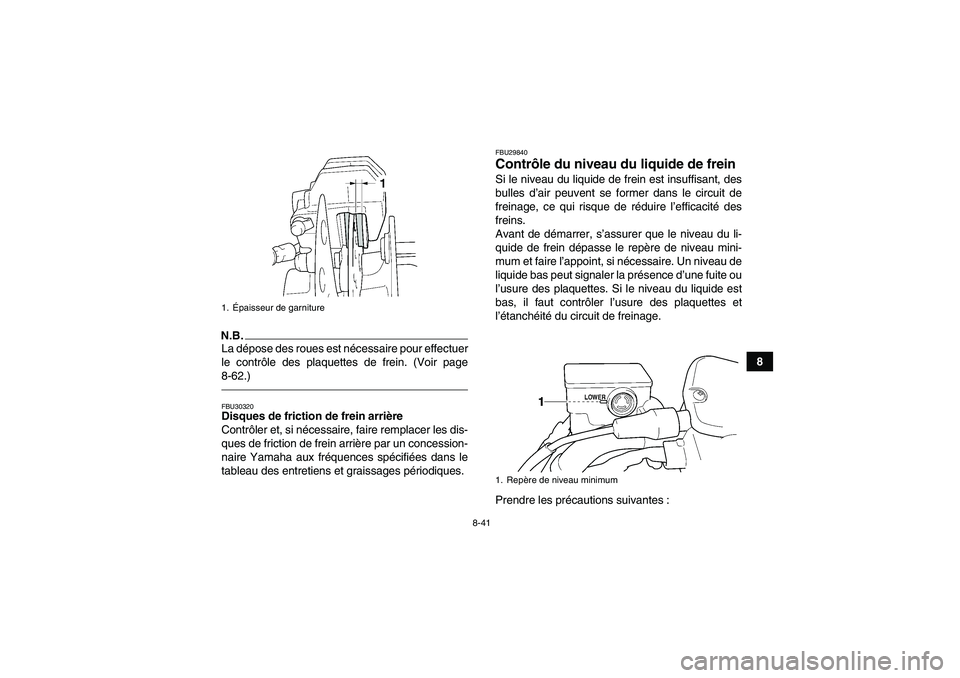

8-41
8
N.B.La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page
8-62.)FBU30320Disques de friction de frein arrière
Contrôler et, si nécessaire, faire remplacer les dis-
ques de friction de frein arrière par un concession-
naire Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
FBU29840Contrôle du niveau du liquide de frein Si le niveau du liquide de frein est insuffisant, des
bulles d’air peuvent se former dans le circuit de
freinage, ce qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence d’une fuite ou
l’usure des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :
1.Épaisseur de garniture
1. Repère de niveau minimum
U1CT60F0.book Page 41 Monday, May 31, 2010 10:12 AM

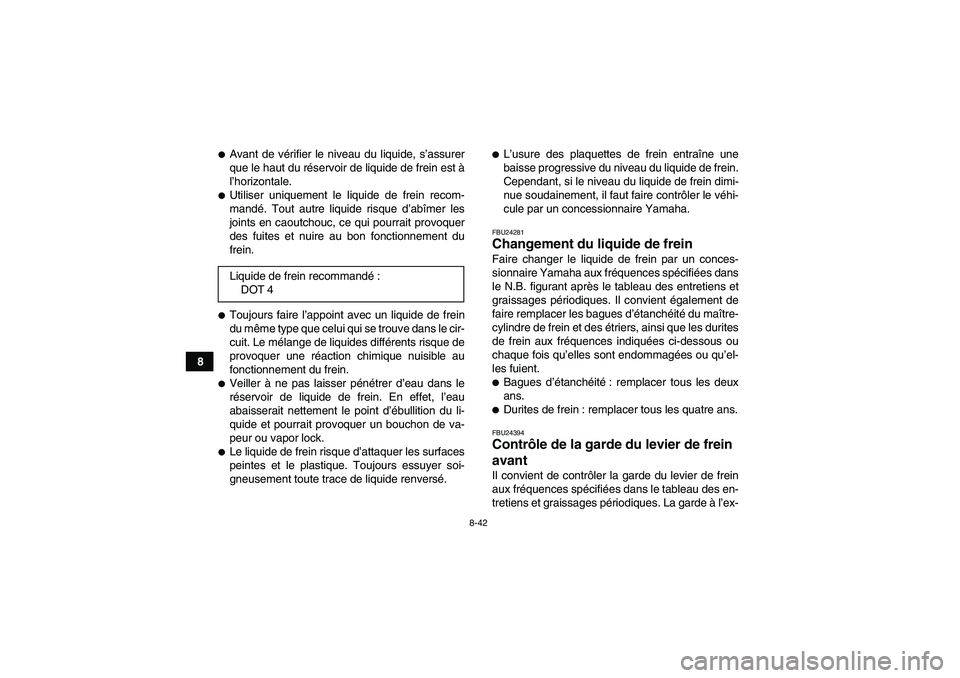

8-42
8

Avant de vérifier le niveau du liquide, s’assurer
que le haut du réservoir de liquide de frein est à
l’horizontale.
Utiliser uniquement le liquide de frein recom-
mandé. Tout autre liquide risque d’abîmer les
joints en caoutchouc, ce qui pourrait provoquer
des fuites et nuire au bon fonctionnement du
frein.
Toujours faire l’appoint avec un liquide de frein
du même type que celui qui se trouve dans le cir-
cuit. Le mélange de liquides différents risque de
provoquer une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du li-
quide et pourrait provoquer un bouchon de va-
peur ou vapor lock.
Le liquide de frein risque d’attaquer les surfaces
peintes et le plastique. Toujours essuyer soi-
gneusement toute trace de liquide renversé.

L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Cependant, si le niveau du liquide de frein dimi-
nue soudainement, il faut faire contrôler le véhi-
cule par un concessionnaire Yamaha.FBU24281Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité du maître-
cylindre de frein et des étriers, ainsi que les durites
de frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.
Bagues d’étanchéité: remplacer tous les deux
ans.
Durites de frein : remplacer tous les quatre ans.FBU24394Contrôle de la garde du levier de frein
avant Il convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde à l’ex- Liquide de frein recommandé:
DOT 4
U1CT60F0.book Page 42 Monday, May 31, 2010 10:12 AM

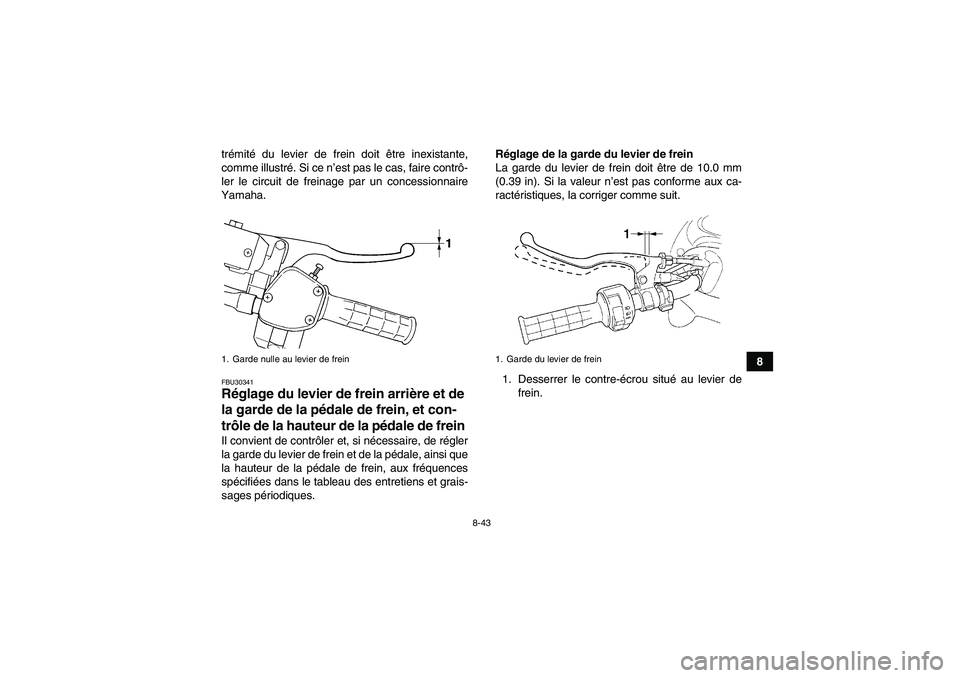

8-43
8 trémité du levier de frein doit être inexistante,
comme illustré. Si ce n’est pas le cas, faire contrô-
ler le circuit de freinage par un concessionnaire
Yamaha.
FBU30341Réglage du levier de frein arrière et de
la garde de la pédale de frein, et con-
trôle de la hauteur de la pédale de frein Il convient de contrôler et, si nécessaire, de régler
la garde du levier de frein et de la pédale, ainsi que
la hauteur de la pédale de frein, aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.Réglage de la garde du levier de frein
La garde du levier de frein doit être de 10.0 mm
(0.39 in). Si la valeur n’est pas conforme aux ca-
ractéristiques, la corriger comme suit.
1. Desserrer le contre-écrou situé au levier de
frein.1. Garde nulle au levier de frein
1. Garde du levier de frein
U1CT60F0.book Page 43 Monday, May 31, 2010 10:12 AM

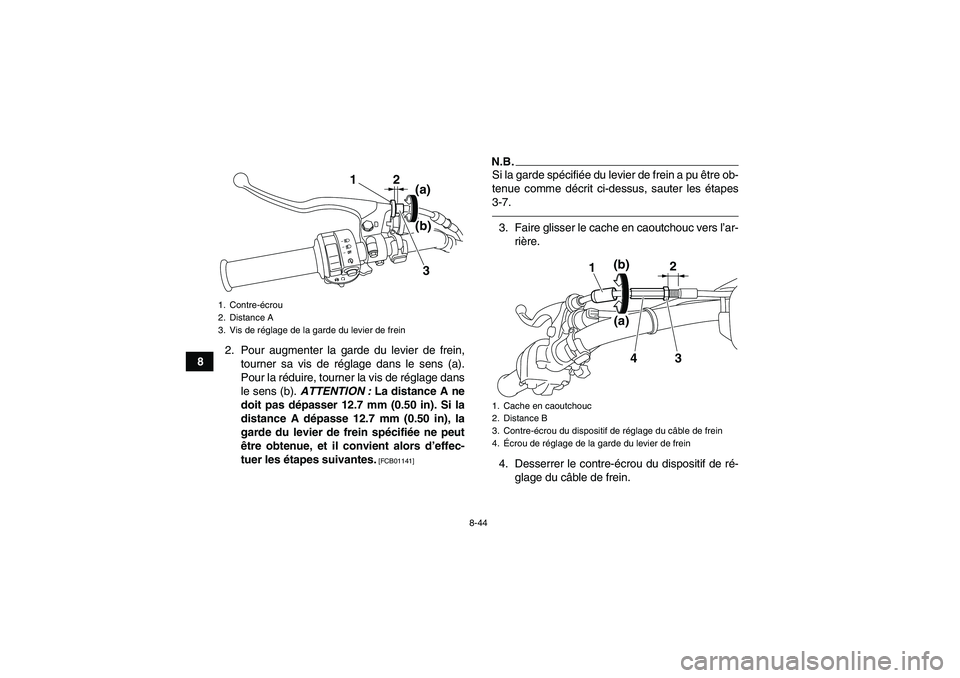

8-44
82. Pour augmenter la garde du levier de frein,
tourner sa vis de réglage dans le sens (a).
Pour la réduire, tourner la vis de réglage dans
le sens (b). ATTENTION : La distance A ne
doit pas dépasser 12.7 mm (0.50 in). Si la
distance A dépasse 12.7 mm (0.50 in), la
garde du levier de frein spécifiée ne peut
être obtenue, et il convient alors d’effec-
tuer les étapes suivantes.
[FCB01141]
N.B.Si la garde spécifiée du levier de frein a pu être ob-
tenue comme décrit ci-dessus, sauter les étapes
3-7.3. Faire glisser le cache en caoutchouc vers l’ar-
rière.
4. Desserrer le contre-écrou du dispositif de ré-
glage du câble de frein.
1. Contre-écrou
2. Distance A
3. Vis de réglage de la garde du levier de frein
12
3 (a)
(b)
1. Cache en caoutchouc
2. Distance B
3. Contre-écrou du dispositif de réglage du câble de frein
4.Écrou de réglage de la garde du levier de frein
1
2
3
4
(b)
(a)
U1CT60F0.book Page 44 Monday, May 31, 2010 10:12 AM

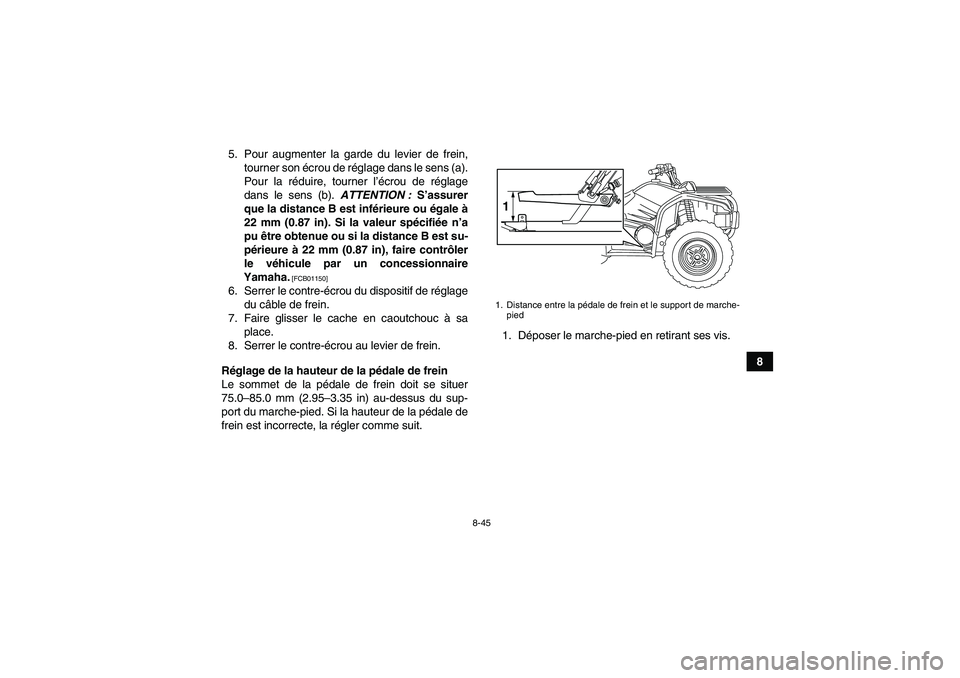

8-45
8 5. Pour augmenter la garde du levier de frein,
tourner son écrou de réglage dans le sens (a).
Pour la réduire, tourner l’écrou de réglage
dans le sens (b). ATTENTION : S’assurer
que la distance B est inférieure ou égale à
22 mm (0.87 in). Si la valeur spécifiée n’a
pu être obtenue ou si la distance B est su-
périeure à 22 mm (0.87 in), faire contrôler
le véhicule par un concessionnaire
Yamaha.
[FCB01150]
6. Serrer le contre-écrou du dispositif de réglage
du câble de frein.
7. Faire glisser le cache en caoutchouc à sa
place.
8. Serrer le contre-écrou au levier de frein.
Réglage de la hauteur de la pédale de frein
Le sommet de la pédale de frein doit se situer
75.0–85.0 mm (2.95–3.35 in) au-dessus du sup-
port du marche-pied. Si la hauteur de la pédale de
frein est incorrecte, la régler comme suit.1. Déposer le marche-pied en retirant ses vis.
1. Distance entre la pédale de frein et le support de marche-
pied1
U1CT60F0.book Page 45 Monday, May 31, 2010 10:12 AM

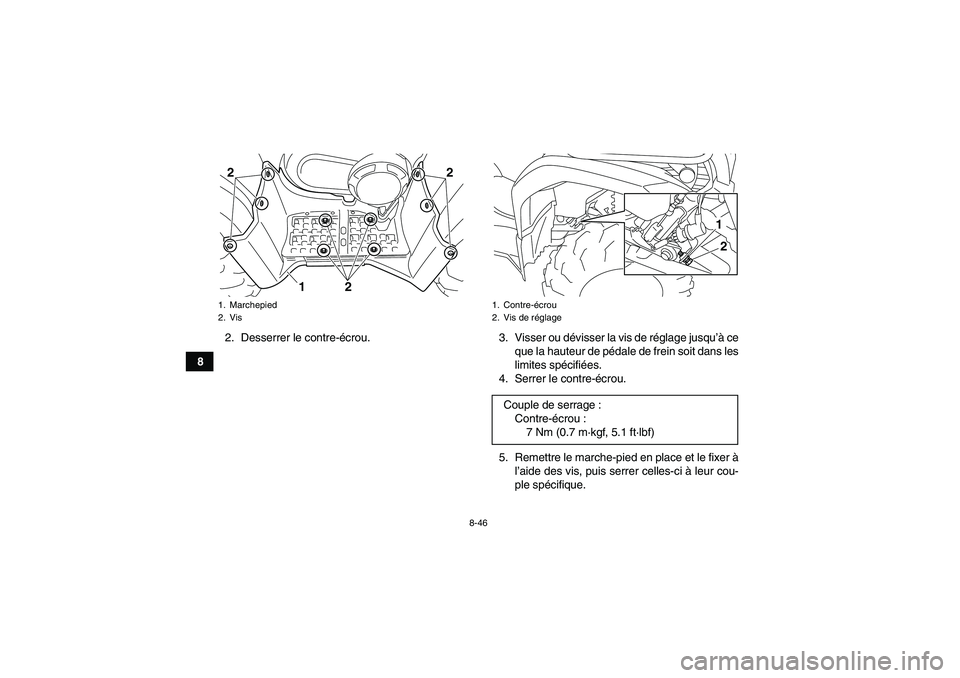

8-46
82. Desserrer le contre-écrou. 3. Visser ou dévisser la vis de réglage jusqu’à ce
que la hauteur de pédale de frein soit dans les
limites spécifiées.
4. Serrer le contre-écrou.
5. Remettre le marche-pied en place et le fixer à
l’aide des vis, puis serrer celles-ci à leur cou-
ple spécifique.
1. Marchepied
2. Vis22
2 1
1. Contre-écrou
2. Vis de réglageCouple de serrage :
Contre-écrou :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
21
