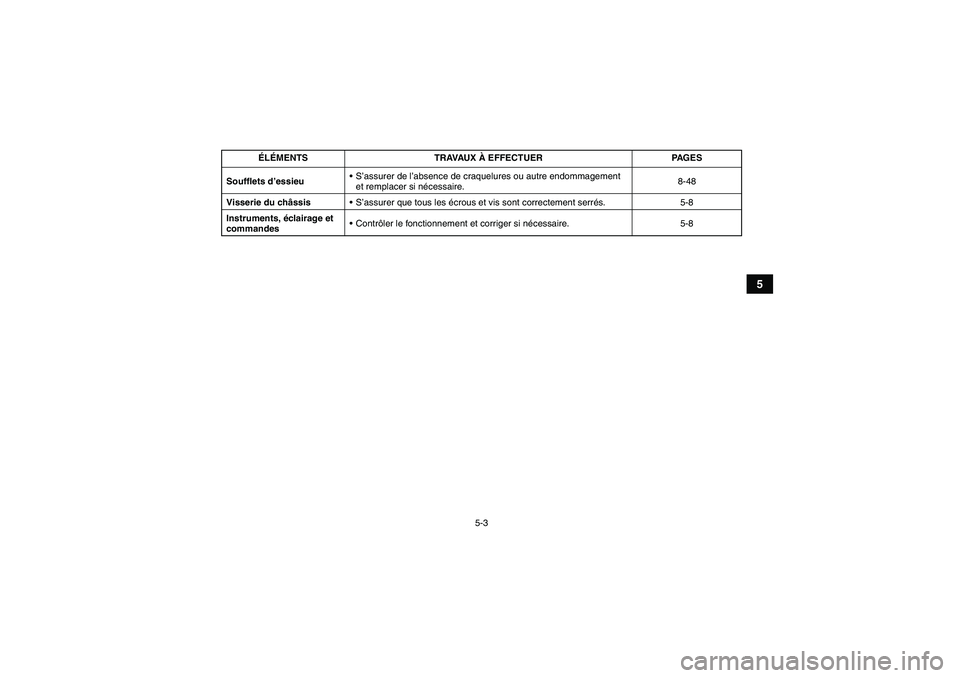

5-3
5
Soufflets d’essieuS’assurer de l’absence de craquelures ou autre endommagement
et remplacer si nécessaire.8-48
Visserie du châssisS’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandesContrôler le fonctionnement et corriger si nécessaire. 5-8 ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U1CT60F0.book Page 3 Monday, May 31, 2010 10:12 AM

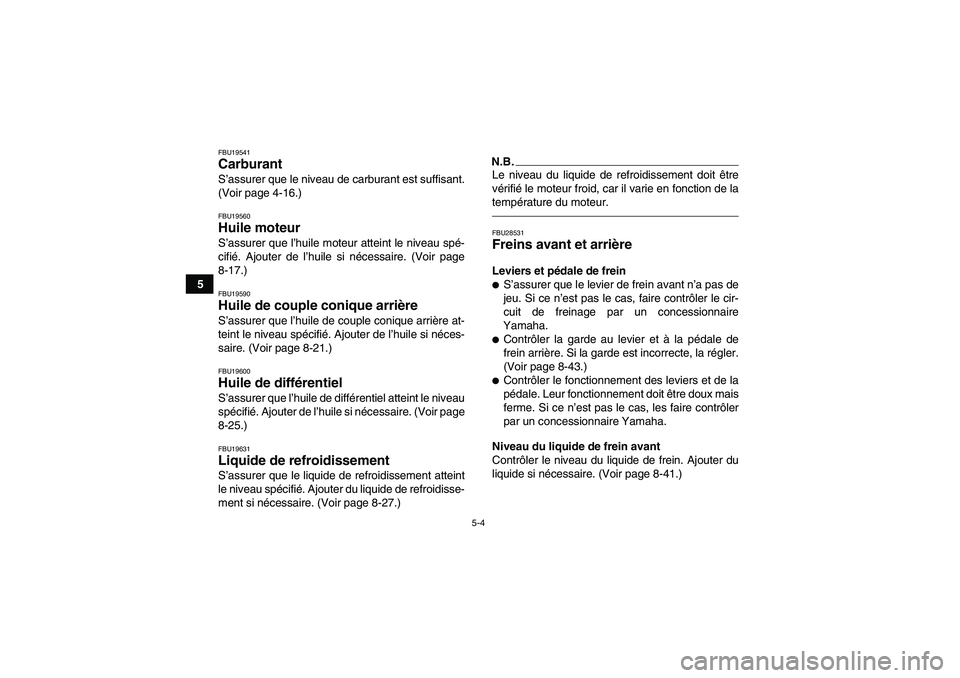

5-4
5
FBU19541Carburant S’assurer que le niveau de carburant est suffisant.
(Voir page 4-16.)FBU19560Huile moteur S’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-17.)FBU19590Huile de couple conique arrière S’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-21.)FBU19600Huile de différentiel S’assurer que l’huile de différentiel atteint le niveau
spécifié. Ajouter de l’huile si nécessaire. (Voir page
8-25.)FBU19631Liquide de refroidissement S’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidisse-
ment si nécessaire. (Voir page 8-27.)
N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.FBU28531Freins avant et arrière Leviers et pédale de frein
S’assurer que le levier de frein avant n’a pas de
jeu. Si ce n’est pas le cas, faire contrôler le cir-
cuit de freinage par un concessionnaire
Yamaha.
Contrôler la garde au levier et à la pédale de
frein arrière. Si la garde est incorrecte, la régler.
(Voir page 8-43.)
Contrôler le fonctionnement des leviers et de la
pédale. Leur fonctionnement doit être doux mais
ferme. Si ce n’est pas le cas, les faire contrôler
par un concessionnaire Yamaha.
Niveau du liquide de frein avant
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-41.)
U1CT60F0.book Page 4 Monday, May 31, 2010 10:12 AM

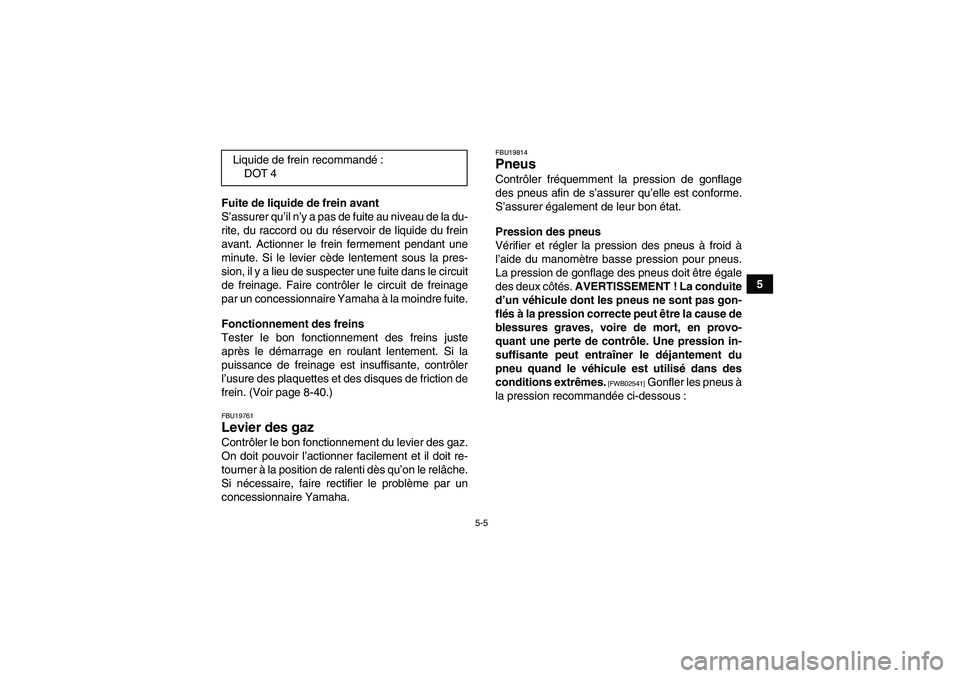

5-5
5 Fuite de liquide de frein avant
S’assurer qu’il n’y a pas de fuite au niveau de la du-
rite, du raccord ou du réservoir de liquide du frein
avant. Actionner le frein fermement pendant une
minute. Si le levier cède lentement sous la pres-
sion, il y a lieu de suspecter une fuite dans le circuit
de freinage. Faire contrôler le circuit de freinage
par un concessionnaire Yamaha à la moindre fuite.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes et des disques de friction de
frein. (Voir page 8-40.)
FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.
FBU19814Pneus Contrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est conforme.
S’assurer également de leur bon état.
Pression des pneus
Vérifier et régler la pression des pneus à froid à
l’aide du manomètre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux côtés. AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause de
blessures graves, voire de mort, en provo-
quant une perte de contrôle. Une pression in-
suffisante peut entraîner le déjantement du
pneu quand le véhicule est utilisé dans des
conditions extrêmes.
[FWB02541]
Gonfler les pneus à
la pression recommandée ci-dessous : Liquide de frein recommandé:
DOT 4
U1CT60F0.book Page 5 Monday, May 31, 2010 10:12 AM

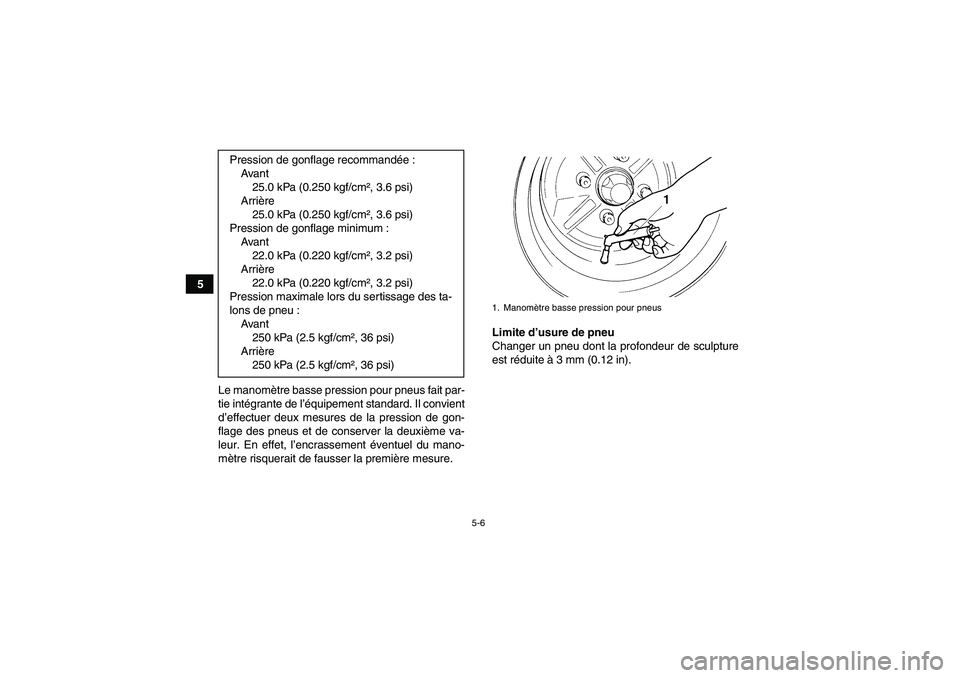

5-6
5
Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-
mètre risquerait de fausser la première mesure.Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture
est réduite à 3 mm (0.12 in). Pression de gonflage recommandée:
Ava nt
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Pression de gonflage minimum :
Ava nt
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Pression maximale lors du sertissage des ta-
lons de pneu :
Ava nt
250 kPa (2.5 kgf/cm², 36 psi)
Arrière
250 kPa (2.5 kgf/cm², 36 psi)
1. Manomètre basse pression pour pneus
U1CT60F0.book Page 6 Monday, May 31, 2010 10:12 AM

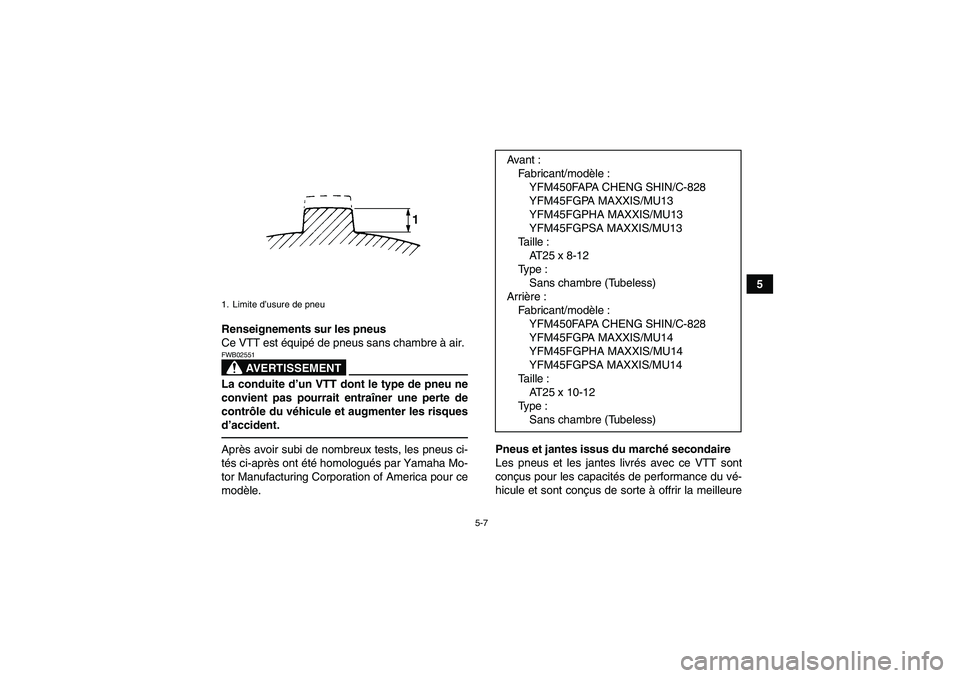

5-7
5
Renseignements sur les pneus
Ce VTT est équipé de pneus sans chambre à air.
AVERTISSEMENT
FWB02551La conduite d’un VTT dont le type de pneu ne
convient pas pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques
d’accident.Après avoir subi de nombreux tests, les pneus ci-
tés ci-après ont été homologués par Yamaha Mo-
tor Manufacturing Corporation of America pour ce
modèle.Pneus et jantes issus du marché secondaire
Les pneus et les jantes livrés avec ce VTT sont
conçus pour les capacités de performance du vé-
hicule et sont conçus de sorte à offrir la meilleure1. Limite d’usure de pneu
Ava nt :
Fabricant/modèle :
YFM450FAPA CHENG SHIN/C-828
YFM45FGPA MAXXIS/MU13
YFM45FGPHA MAXXIS/MU13
YFM45FGPSA MAXXIS/MU13
Taille :
AT25 x 8-12
Ty p e :
Sans chambre (Tubeless)
Arrière :
Fabricant/modèle :
YFM450FAPA CHENG SHIN/C-828
YFM45FGPA MAXXIS/MU14
YFM45FGPHA MAXXIS/MU14
YFM45FGPSA MAXXIS/MU14
Taille :
AT25 x 10-12
Ty p e :
Sans chambre (Tubeless)
U1CT60F0.book Page 7 Monday, May 31, 2010 10:12 AM

5-8
5combinaison de maniabilité, de freinage et de con-
fort. D’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être adéquats.
FBU19840Visserie du châssis S’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19850Instruments, éclairage et commandes S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.U1CT60F0.book Page 8 Monday, May 31, 2010 10:12 AM

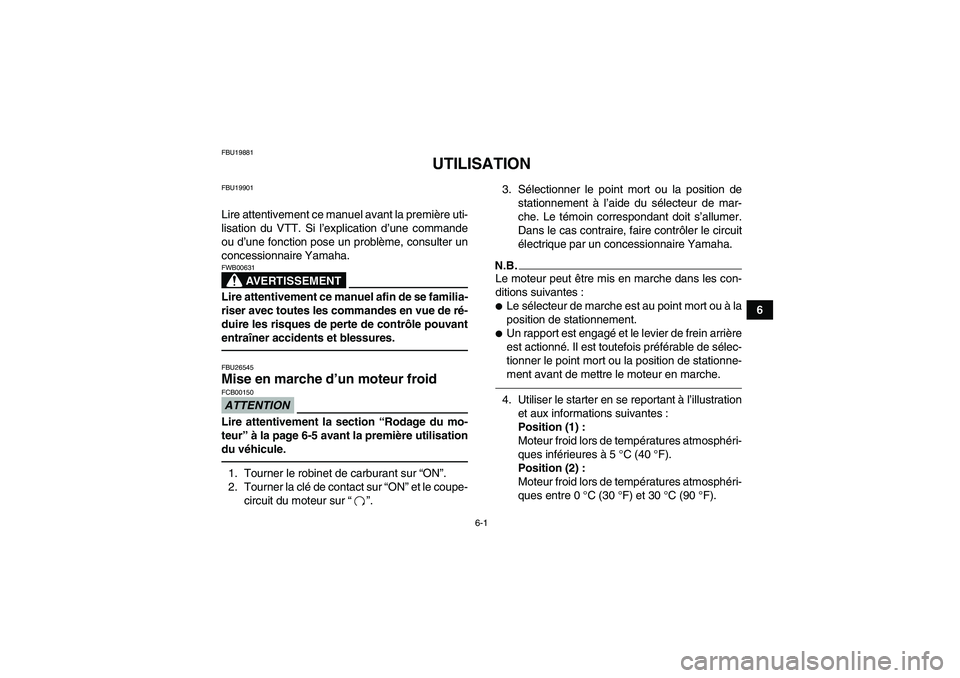

6-1
6
FBU19881
UTILISATION
FBU19901Lire attentivement ce manuel avant la première uti-
lisation du VTT. Si l’explication d’une commande
ou d’une fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWB00631Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures.FBU26545Mise en marche d’un moteur froid ATTENTIONFCB00150Lire attentivement la section “Rodage du mo-
teur” à la page 6-5 avant la première utilisation
du véhicule.1. Tourner le robinet de carburant sur “ON”.
2. Tourner la clé de contact sur “ON” et le coupe-
circuit du moteur sur“”.3. Sélectionner le point mort ou la position de
stationnement à l’aide du sélecteur de mar-
che. Le témoin correspondant doit s’allumer.
Dans le cas contraire, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
N.B.Le moteur peut être mis en marche dans les con-
ditions suivantes :
Le sélecteur de marche est au point mort ou à la
position de stationnement.
Un rapport est engagé et le levier de frein arrière
est actionné. Il est toutefois préférable de sélec-
tionner le point mort ou la position de stationne-
ment avant de mettre le moteur en marche.4. Utiliser le starter en se reportant à l’illustration
et aux informations suivantes :
Position (1) :
Moteur froid lors de températures atmosphéri-
ques inférieures à 5 °C (40 °F).
Position (2) :
Moteur froid lors de températures atmosphéri-
ques entre 0 °C (30 °F) et 30 °C (90 °F).
U1CT60F0.book Page 1 Monday, May 31, 2010 10:12 AM

6-2
6Position (3) :
Moteur froid lors de températures atmosphéri-
ques supérieures à 25 °C (80 °F).
Temp. ambiante/position du starter
5. Actionner le levier de frein arrière.
6. Fermer complètement le levier des gaz et
mettre le moteur en marche en appuyant sur
le bouton du démarreur.
N.B.Si le moteur ne se met pas en marche, relâcher le
bouton du démarreur, puis appuyer à nouveau sur
celui-ci. Attendre quelques secondes entre cha-
que tentative. Chaque essai de mise en marche du
moteur doit être aussi court que possible afin de
préserver l’énergie de la batterie. Ne pas actionner
le démarreur pendant plus de 10 secondes d’affi-
lée.7. Lorsque le moteur est mis en marche le star-
ter à la position (1), placer celui-ci à la position
(2) pour réchauffer le moteur. Lorsque le mo-
teur est mis en marche le starter à la position
(2), maintenir cette position pour réchauffer le
moteur.
8. Poursuivre la réchauffe du moteur jusqu’à ce
que le ralenti soit régulier, puis remettre le
starter à la position (3) avant de démarrer.N.B.Le moteur est chaud lorsqu’il répond rapidement à
l’accélération le starter fermé.
1. Complètement ouvert
2. Ouvert à moitié
3. Fermé
4. StarterU1CT60F0.book Page 2 Monday, May 31, 2010 10:12 AM
