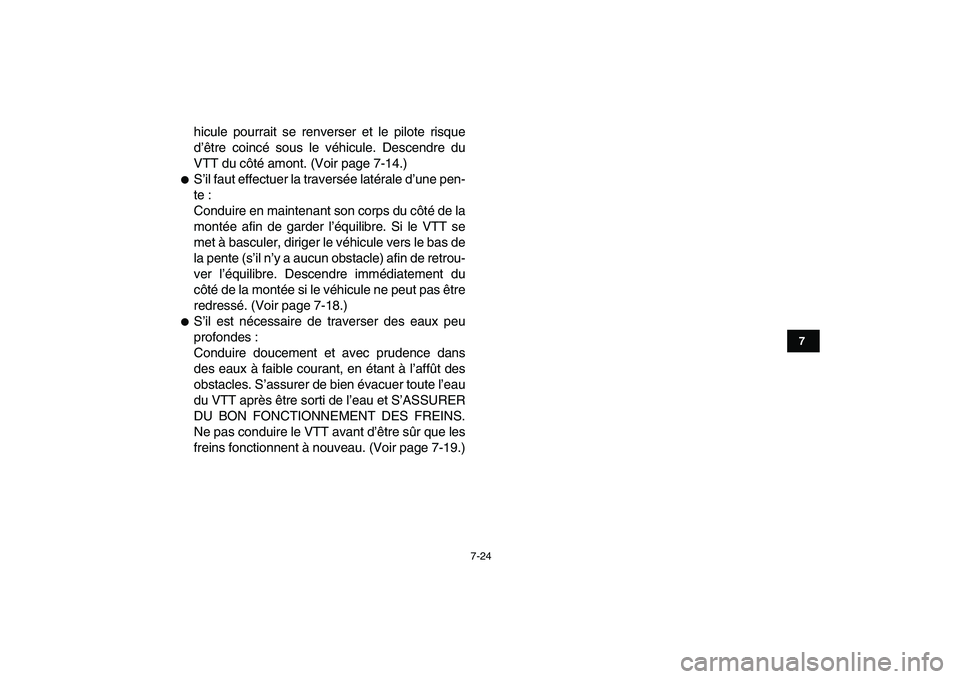

hicule pourrait se renverser et le pilote risque
d’être coincé sous le véhicule. Descendre du
VTT du côté amont. (Voir page 7-14.)

S’il faut effectuer la traversée latérale d’une pen-
te :
Conduire en maintenant son corps du côté de la
montée afin de garder l’équilibre. Si le VTT se
met à basculer, diriger le véhicule vers le bas de
la pente (s’il n’y a aucun obstacle) afin de retrou-
ver l’équilibre. Descendre immédiatement du
côté de la montée si le véhicule ne peut pas être
redressé. (Voir page 7-18.)

S’il est nécessaire de traverser des eaux peu
profondes :
Conduire doucement et avec prudence dans
des eaux à faible courant, en étant à l’affût des
obstacles. S’assurer de bien évacuer toute l’eau
du VTT après être sorti de l’eau et S’ASSURER
DU BON FONCTIONNEMENT DES FREINS.
Ne pas conduire le VTT avant d’être sûr que les
freins fonctionnent à nouveau. (Voir page 7-19.)

8-1
1
2
3
4
5
6
78
9
10
11

FBU28783

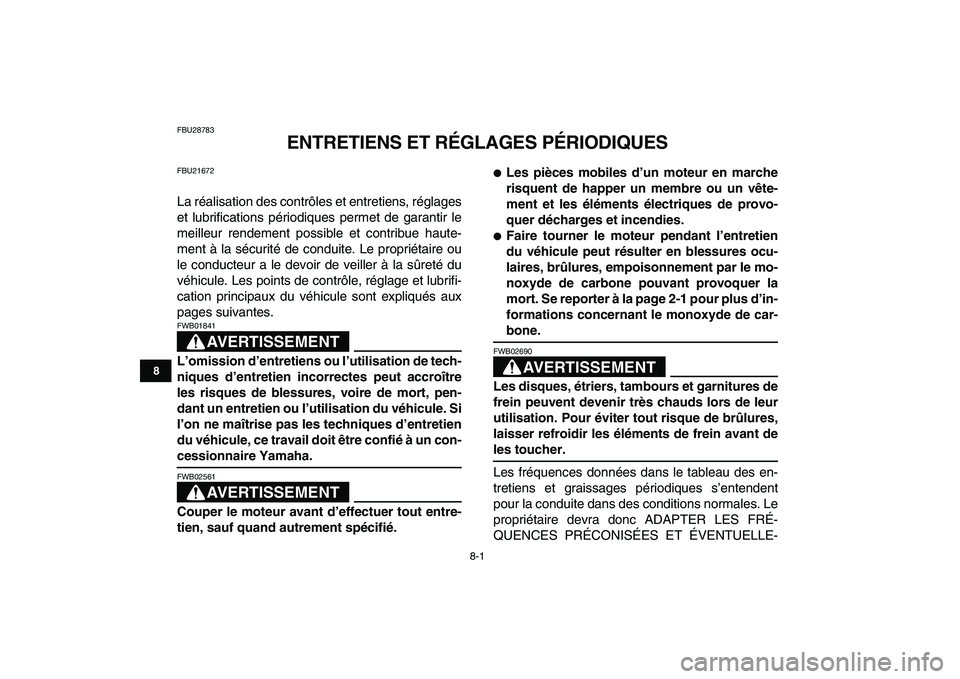

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FBU21672
La réalisation des contrôles et entretiens, réglages
et lubrifications périodiques permet de garantir le
meilleur rendement possible et contribue haute-
ment à la sécurité de conduite. Le propriétaire ou
le conducteur a le devoir de veiller à la sûreté du
véhicule. Les points de contrôle, réglage et lubrifi-
cation principaux du véhicule sont expliqués aux
pages suivantes.
AVERTISSEMENT

FWB01841
L’omission d’entretiens ou l’utilisation de tech-
niques d’entretien incorrectes peut accroître
les risques de blessures, voire de mort, pen-
dant un entretien ou l’utilisation du véhicule. Si
l’on ne maîtrise pas les techniques d’entretien
du véhicule, ce travail doit être confié à un con-
cessionnaire Yamaha.
AVERTISSEMENT

FWB02561
Couper le moteur avant d’effectuer tout entre-
tien, sauf quand autrement spécifié.

Les pièces mobiles d’un moteur en marche
risquent de happer un membre ou un vête-
ment et les éléments électriques de provo-
quer décharges et incendies.

Faire tourner le moteur pendant l’entretien
du véhicule peut résulter en blessures ocu-
laires, brûlures, empoisonnement par le mo-
noxyde de carbone pouvant provoquer la
mort. Se reporter à la page 2-1 pour plus d’in-
formations concernant le monoxyde de car-
bone.
AVERTISSEMENT

FWB02690
Les disques, étriers, tambours et garnitures de
frein peuvent devenir très chauds lors de leur
utilisation. Pour éviter tout risque de brûlures,
laisser refroidir les éléments de frein avant de
les toucher.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales. Le
propriétaire devra donc ADAPTER LES FRÉ-
QUENCES PRÉCONISÉES ET ÉVENTUELLE-

8-2
1
2
3
4
5
6
78
9
10
11

MENT LES RACCOURCIR en fonction du climat,
du terrain, de la situation géographique et de l’usa-
ge qu’il fait de son véhicule.
FBU27111

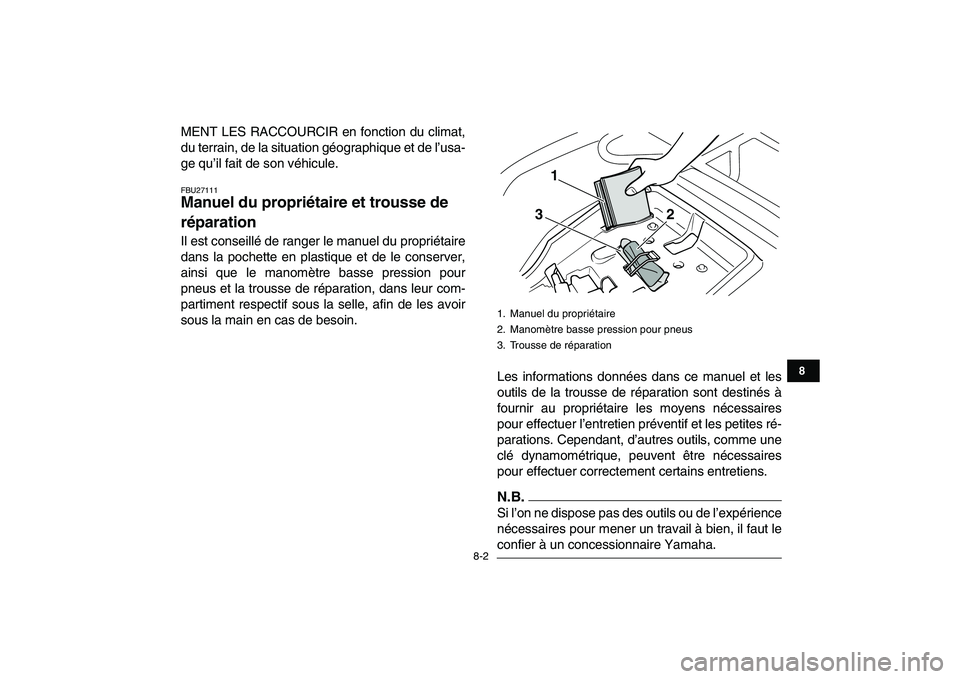

Manuel du propriétaire et trousse de
réparation
Il est conseillé de ranger le manuel du propriétaire
dans la pochette en plastique et de le conserver,
ainsi que le manomètre basse pression pour
pneus et la trousse de réparation, dans leur com-
partiment respectif sous la selle, afin de les avoir
sous la main en cas de besoin.
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Cependant, d’autres outils, comme une
clé dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entretiens.N.B.

Si l’on ne dispose pas des outils ou de l’expérience
nécessaires pour mener un travail à bien, il faut le
confier à un concessionnaire Yamaha.
1. Manuel du propriétaire
2. Manomètre basse pression pour pneus
3. Trousse de réparation
1
2 3

8-3
1
2
3
4
5
6
78
9
10
11

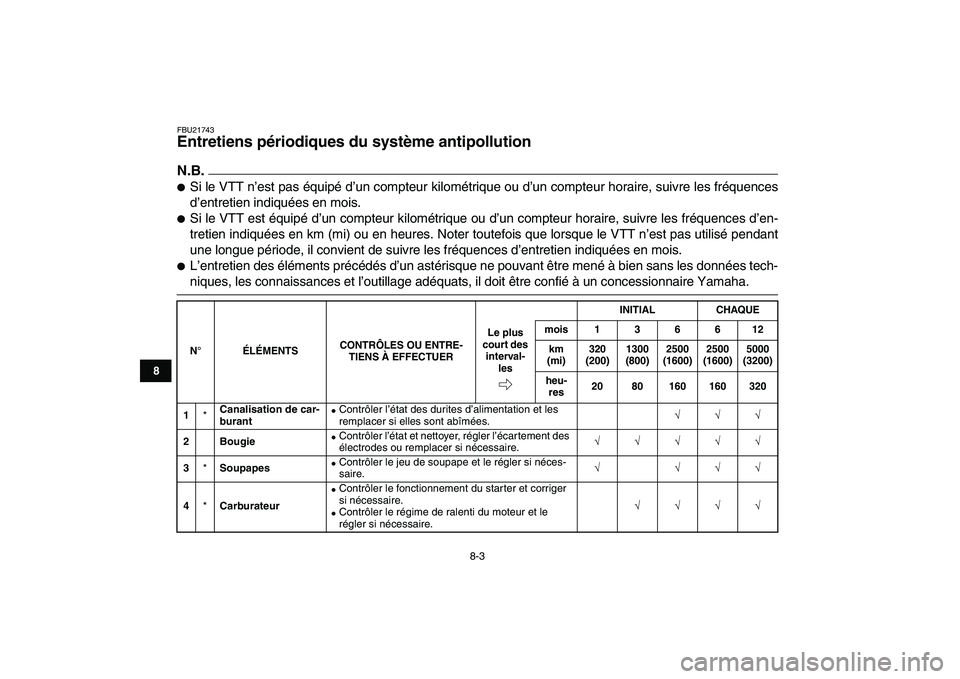

FBU21743
Entretiens périodiques du système antipollution
N.B.


Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.

Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
une longue période, il convient de suivre les fréquences d’entretien indiquées en mois.

L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
interval-
lesmois 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320
1
*
Canalisation de car-
burant


Contrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées.
√√√
2 Bougie

Contrôler l’état et nettoyer, régler l’écartement des
électrodes ou remplacer si nécessaire.
√√√√√
3
*
Soupapes


Contrôler le jeu de soupape et le régler si néces-
saire.
√ √√√
4
*
Carburateur


Contrôler le fonctionnement du starter et corriger
si nécessaire.

Contrôler le régime de ralenti du moteur et le
régler si nécessaire.
√√√√

8-4
1
2
3
4
5
6
78
9
10
11

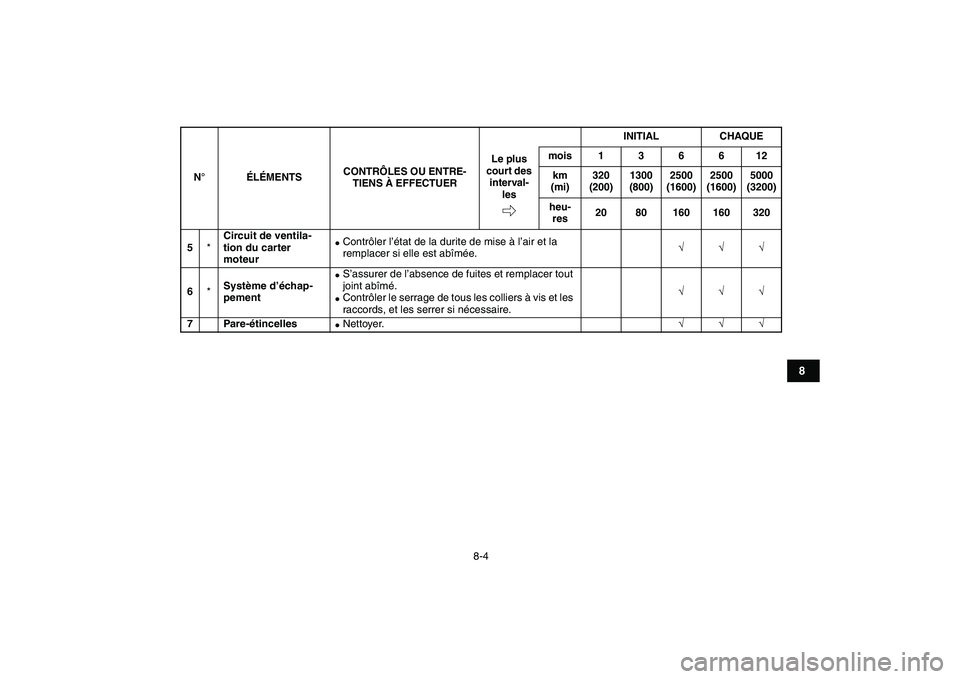

5
*
Circuit de ventila-
tion du carter
moteur

Contrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée.
√√√
6
*
Système d’échap-
pement

S’assurer de l’absence de fuites et remplacer tout
joint abîmé.

Contrôler le serrage de tous les colliers à vis et les
raccords, et les serrer si nécessaire.
√√√
7 Pare-étincelles

Nettoyer.
√√√
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
interval-
lesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320

8-5
1
2
3
4
5
6
78
9
10
11

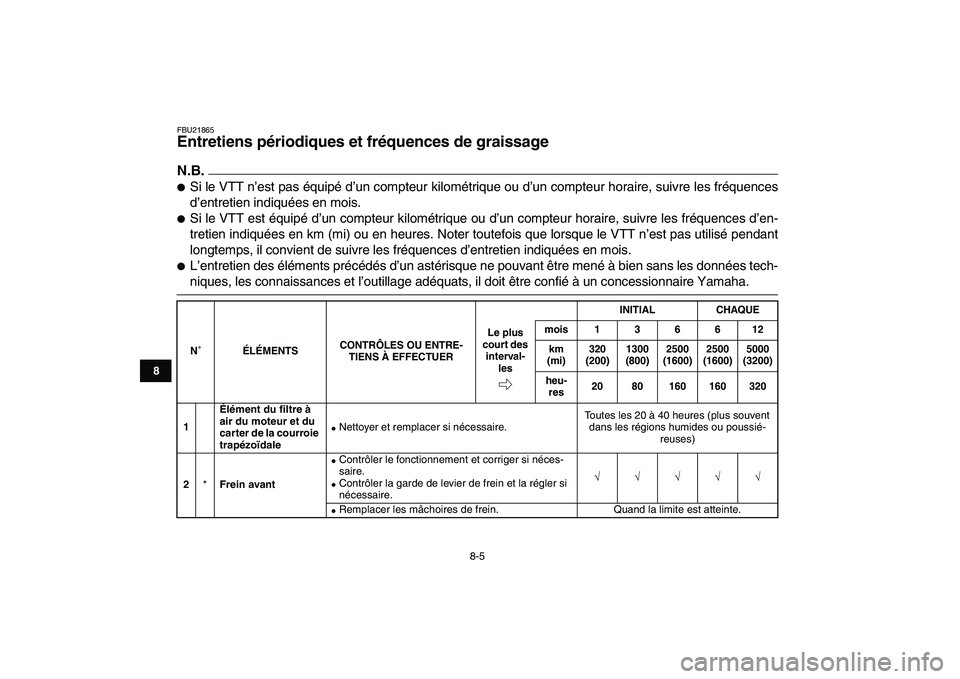

FBU21865
Entretiens périodiques et fréquences de graissage
N.B.


Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.

Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
longtemps, il convient de suivre les fréquences d’entretien indiquées en mois.

L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N˚ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
interval-
lesmois 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 3201Élément du filtre à
air du moteur et du
carter de la courroie
trapézoïdale


Nettoyer et remplacer si nécessaire.Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié-
reuses)
2
*
Frein avant

Contrôler le fonctionnement et corriger si néces-
saire.

Contrôler la garde de levier de frein et la régler si
nécessaire.
√√√√√

Remplacer les mâchoires de frein. Quand la limite est atteinte.

8-6
1
2
3
4
5
6
78
9
10
11

3
*
Frein arrière

Contrôler le fonctionnement et corriger si néces-
saire.

Contrôler la garde de levier de frein et la régler si
nécessaire.
√√√√√

Remplacer les mâchoires de frein. Quand la limite est atteinte.
4
*
Roues

Contrôler le voile et l’état et remplacer si néces-
saire.
√ √√√
5
*
Pneus


Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.

Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.
√ √√√
6
*
Roulements de
moyeu de roue

Contrôler l’état et le serrage, et remplacer si
nécessaire.
√ √√√
7
*
Pivots des triangles
de suspension
supérieurs et infé-
rieurs

Lubrifier à la graisse à base de savon au lithium.
√√√
8Chaîne de transmis-
sion

Contrôler la tension de la chaîne et la régler si
nécessaire.

Contrôler l’alignement des roues arrière et corri-
ger si nécessaire.

Nettoyer et lubrifier.
√√√√√
9
*
Courroie trapézoï-
dale


Contrôler l’usure et l’état, et remplacer si néces-
saire.
√√
N˚ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
interval-
lesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320

8-7
1
2
3
4
5
6
78
9
10
11

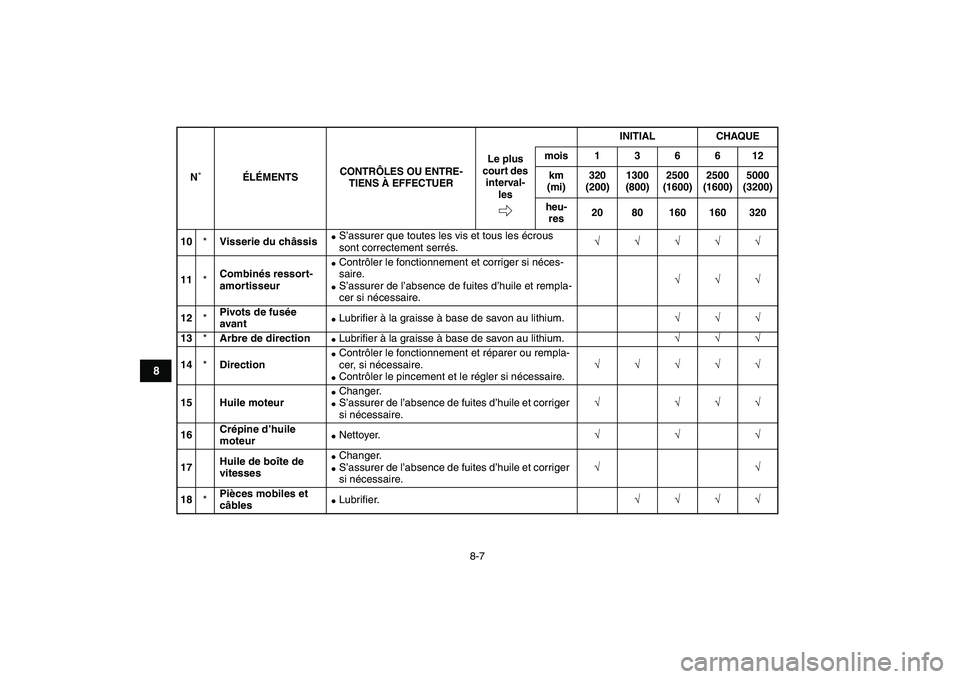

10
*
Visserie du châssis

S’assurer que toutes les vis et tous les écrous
sont correctement serrés.
√√√√√
11
*
Combinés ressort-
amortisseur

Contrôler le fonctionnement et corriger si néces-
saire.

S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.
√√√
12
*
Pivots de fusée
avant


Lubrifier à la graisse à base de savon au lithium.
√√√
13
*
Arbre de direction


Lubrifier à la graisse à base de savon au lithium.
√√√
14
*
Direction


Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.

Contrôler le pincement et le régler si nécessaire.
√√√√√
15 Huile moteur

Changer.

S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.
√ √√√
16Crépine d’huile
moteur

Nettoyer.
√√√
17Huile de boîte de
vitesses


Changer.

S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.
√√
18
*
Pièces mobiles et
câbles


Lubrifier.
√√√√
N˚ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
interval-
lesmois 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320
