8-16
1
2
3
4
5
6
78
9
10
11

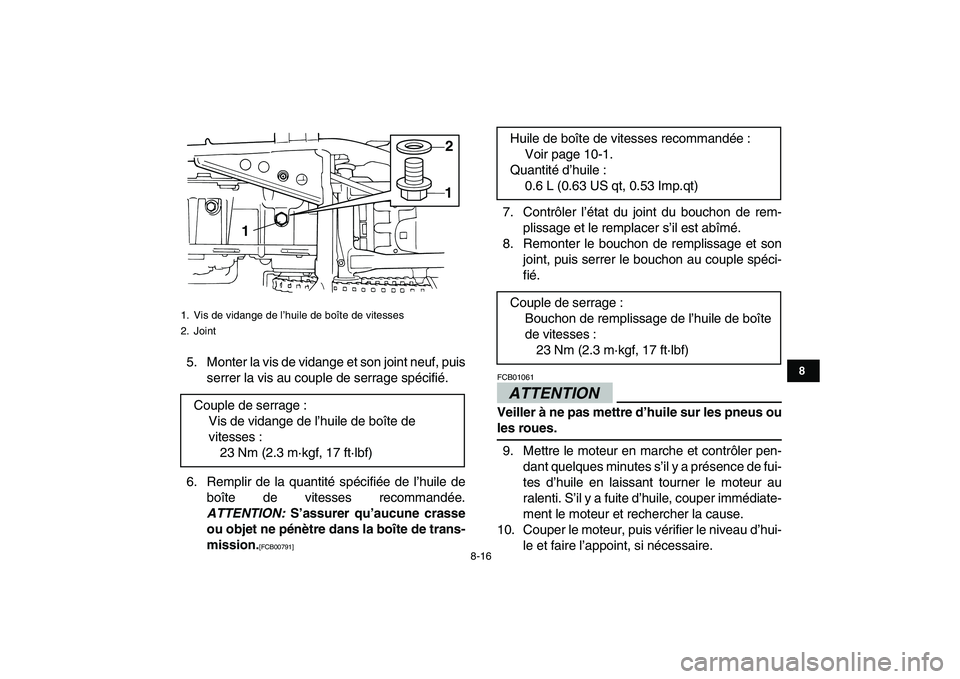

5. Monter la vis de vidange et son joint neuf, puis
serrer la vis au couple de serrage spécifié.
6. Remplir de la quantité spécifiée de l’huile de
boîte de vitesses recommandée.
ATTENTION:
S’assurer qu’aucune crasse
ou objet ne pénètre dans la boîte de trans-
mission.
[FCB00791]
7. Contrôler l’état du joint du bouchon de rem-
plissage et le remplacer s’il est abîmé.
8. Remonter le bouchon de remplissage et son
joint, puis serrer le bouchon au couple spéci-
fié.ATTENTION
FCB01061
Veiller à ne pas mettre d’huile sur les pneus ou
les roues.
9. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au
ralenti. S’il y a fuite d’huile, couper immédiate-
ment le moteur et rechercher la cause.
10. Couper le moteur, puis vérifier le niveau d’hui-
le et faire l’appoint, si nécessaire.
1. Vis de vidange de l’huile de boîte de vitesses
2. Joint
Couple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
23 Nm (2.3 m·kgf, 17 ft·lbf)
1
12

Huile de boîte de vitesses recommandée :
Voir page 10-1.
Quantité d’huile :
0.6 L (0.63 US qt, 0.53 Imp.qt)
Couple de serrage :
Bouchon de remplissage de l’huile de boîte
de vitesses :
23 Nm (2.3 m·kgf, 17 ft·lbf)

8-17
1
2
3
4
5
6
78
9
10
11

FBU23846

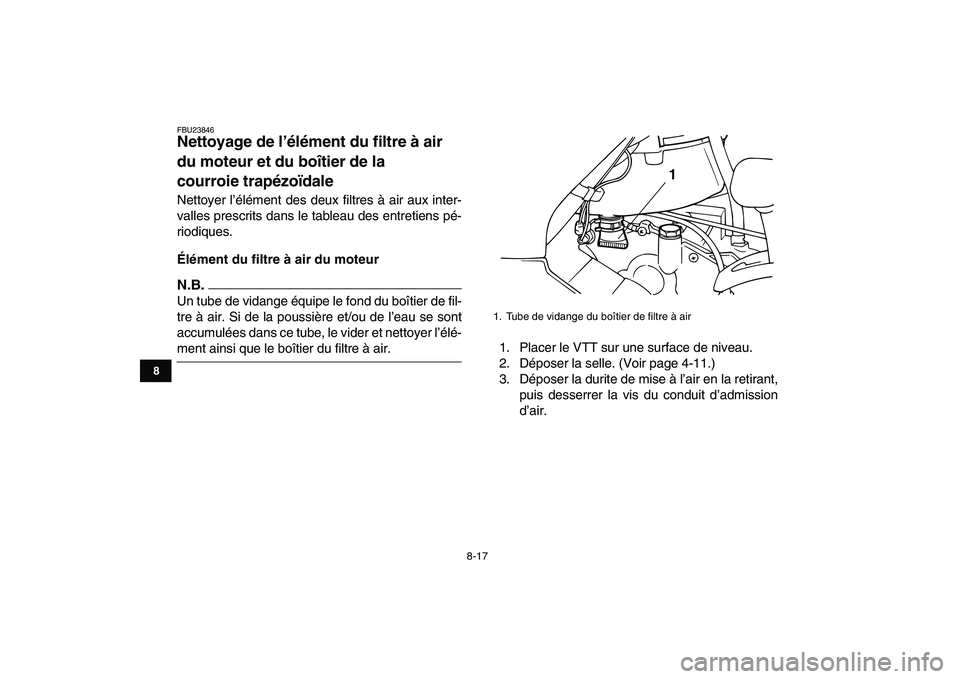

Nettoyage de l’élément du filtre à air
du moteur et du boîtier de la
courroie trapézoïdale
Nettoyer l’élément des deux filtres à air aux inter-
valles prescrits dans le tableau des entretiens pé-
riodiques.
Élément du filtre à air du moteur
N.B.

Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-
ment ainsi que le boîtier du filtre à air.1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-11.)
3. Déposer la durite de mise à l’air en la retirant,
puis desserrer la vis du conduit d’admission
d’air.
1. Tube de vidange du boîtier de filtre à air
1

8-18
1
2
3
4
5
6
78
9
10
11

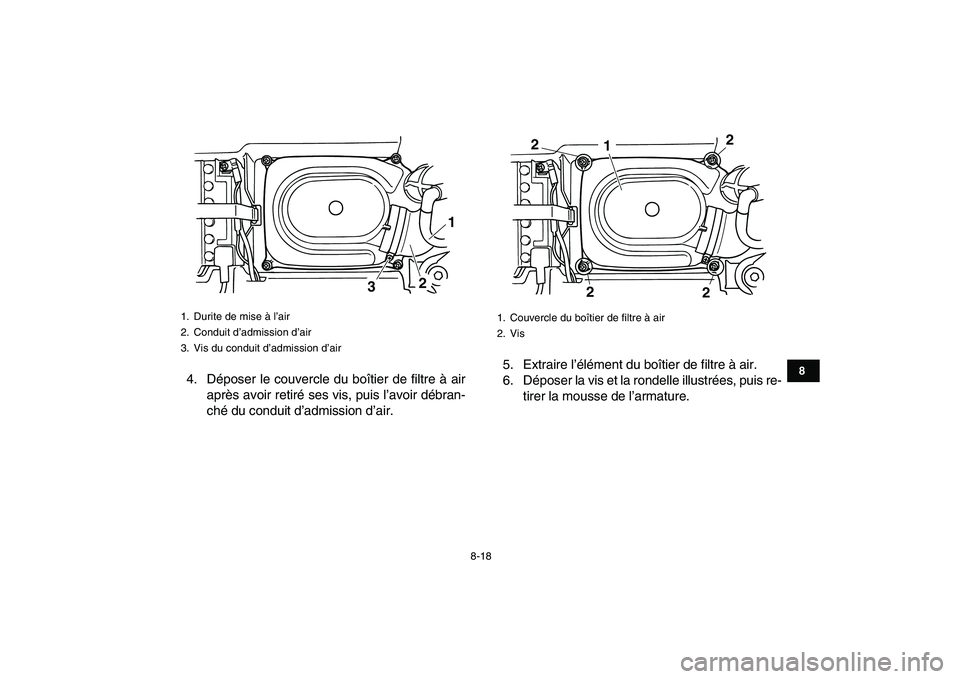

4. Déposer le couvercle du boîtier de filtre à air
après avoir retiré ses vis, puis l’avoir débran-
ché du conduit d’admission d’air.5. Extraire l’élément du boîtier de filtre à air.
6. Déposer la vis et la rondelle illustrées, puis re-
tirer la mousse de l’armature.
1. Durite de mise à l’air
2. Conduit d’admission d’air
3. Vis du conduit d’admission d’air
1
3
2

1. Couvercle du boîtier de filtre à air
2. Vis
1 22
2
2

8-19
1
2
3
4
5
6
78
9
10
11

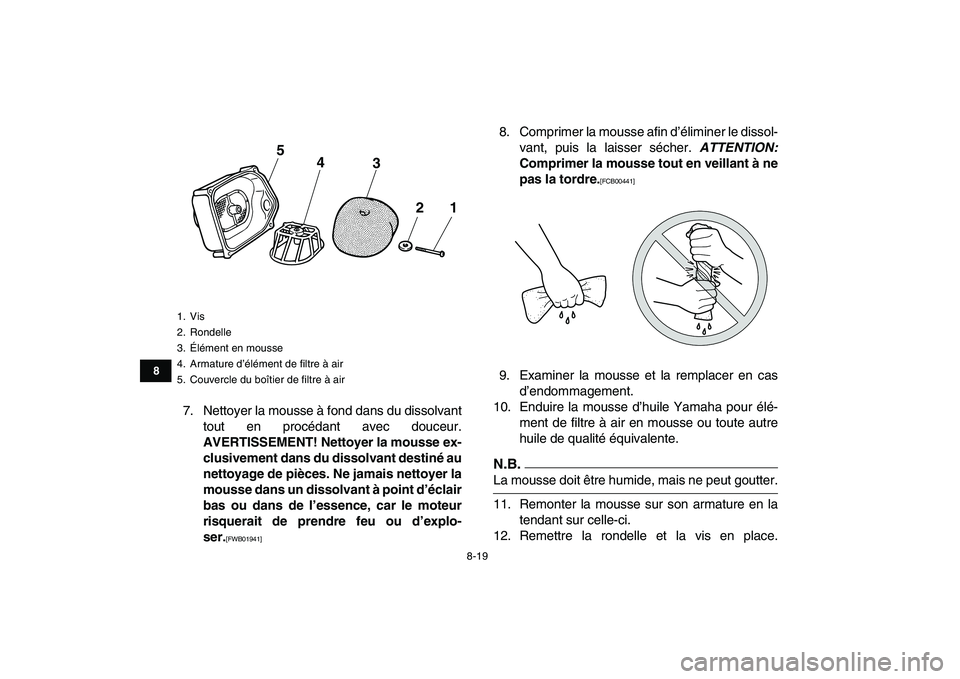

7. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT! Nettoyer la mousse ex-
clusivement dans du dissolvant destiné au
nettoyage de pièces. Ne jamais nettoyer la
mousse dans un dissolvant à point d’éclair
bas ou dans de l’essence, car le moteur
risquerait de prendre feu ou d’explo-
ser.
[FWB01941]
8. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher.
ATTENTION:
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00441]
9. Examiner la mousse et la remplacer en cas
d’endommagement.
10. Enduire la mousse d’huile Yamaha pour élé-
ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.
N.B.

La mousse doit être humide, mais ne peut goutter.
11. Remonter la mousse sur son armature en la
tendant sur celle-ci.
12. Remettre la rondelle et la vis en place.
1. Vis
2. Rondelle
3. Élément en mousse
4. Armature d’élément de filtre à air
5. Couvercle du boîtier de filtre à air
3 4
21
5

8-20
1
2
3
4
5
6
78
9
10
11

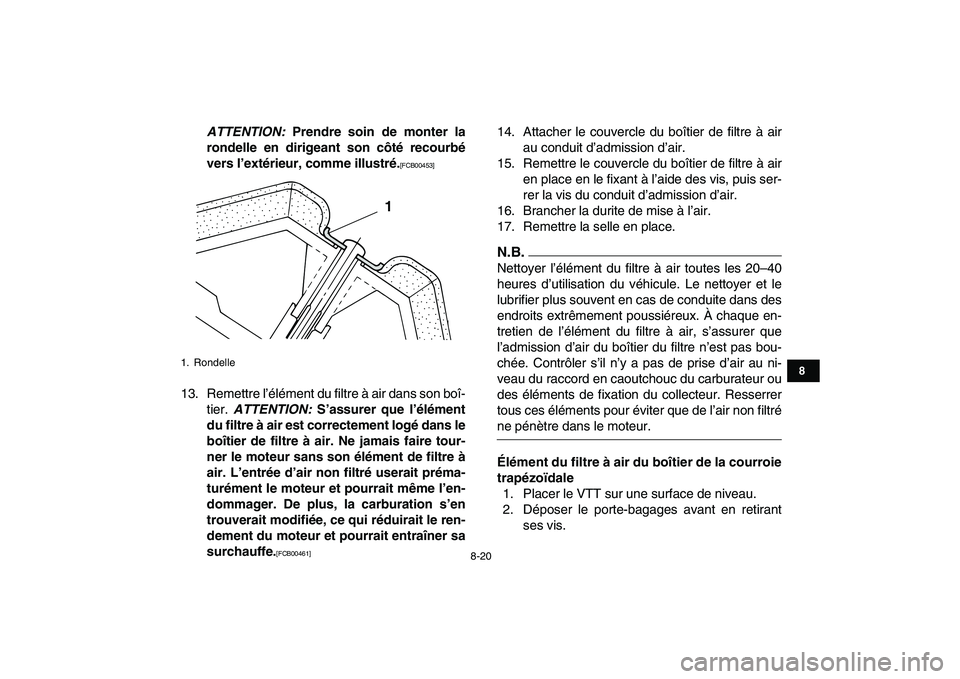

ATTENTION:
Prendre soin de monter la
rondelle en dirigeant son côté recourbé
vers l’extérieur, comme illustré.
[FCB00453]
13. Remettre l’élément du filtre à air dans son boî-
tier.
ATTENTION:
S’assurer que l’élément
du filtre à air est correctement logé dans le
boîtier de filtre à air. Ne jamais faire tour-
ner le moteur sans son élément de filtre à
air. L’entrée d’air non filtré userait préma-
turément le moteur et pourrait même l’en-
dommager. De plus, la carburation s’en
trouverait modifiée, ce qui réduirait le ren-
dement du moteur et pourrait entraîner sa
surchauffe.
[FCB00461]
14. Attacher le couvercle du boîtier de filtre à air
au conduit d’admission d’air.
15. Remettre le couvercle du boîtier de filtre à air
en place en le fixant à l’aide des vis, puis ser-
rer la vis du conduit d’admission d’air.
16. Brancher la durite de mise à l’air.
17. Remettre la selle en place.
N.B.

Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtré
ne pénètre dans le moteur.
Élément du filtre à air du boîtier de la courroie
trapézoïdale
1. Placer le VTT sur une surface de niveau.
2. Déposer le porte-bagages avant en retirant
ses vis.
1. Rondelle
1

8-21
1
2
3
4
5
6
78
9
10
11

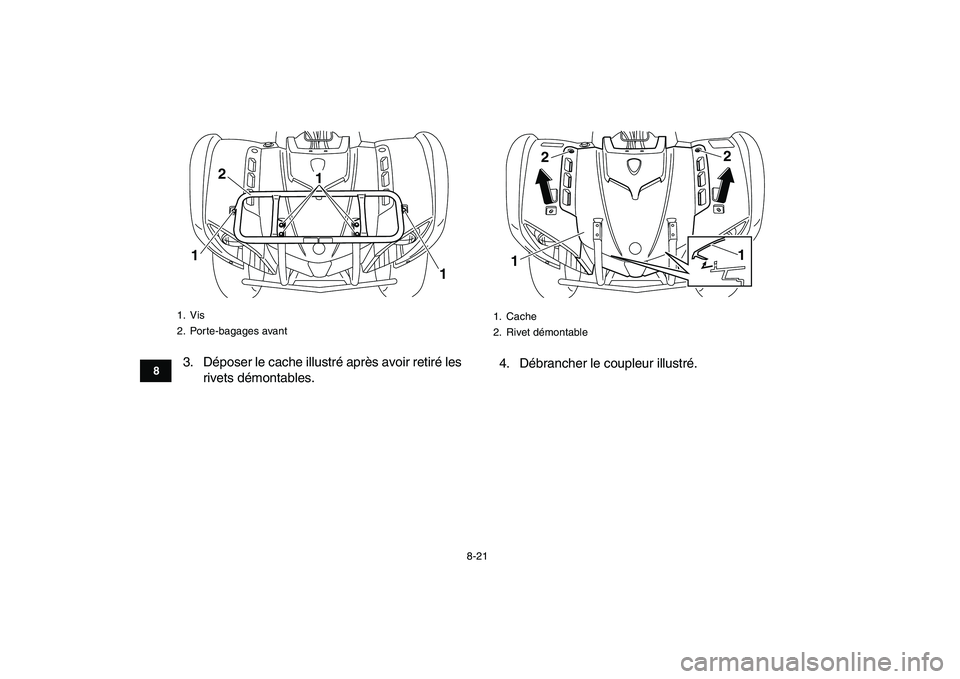

3. Déposer le cache illustré après avoir retiré les
rivets démontables.4. Débrancher le coupleur illustré.
1. Vis
2. Porte-bagages avant
2
11
1

1. Cache
2. Rivet démontable122
1

8-22
1
2
3
4
5
6
78
9
10
11

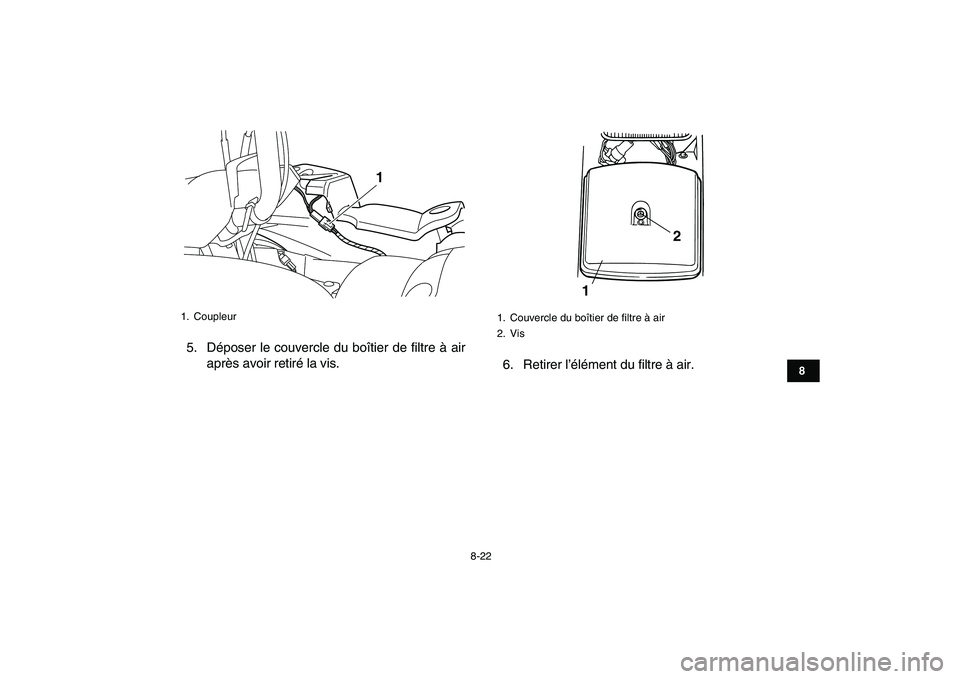

5. Déposer le couvercle du boîtier de filtre à air
après avoir retiré la vis.
6. Retirer l’élément du filtre à air.
1. Coupleur
1

1. Couvercle du boîtier de filtre à air
2. Vis
12

8-23
1
2
3
4
5
6
78
9
10
11

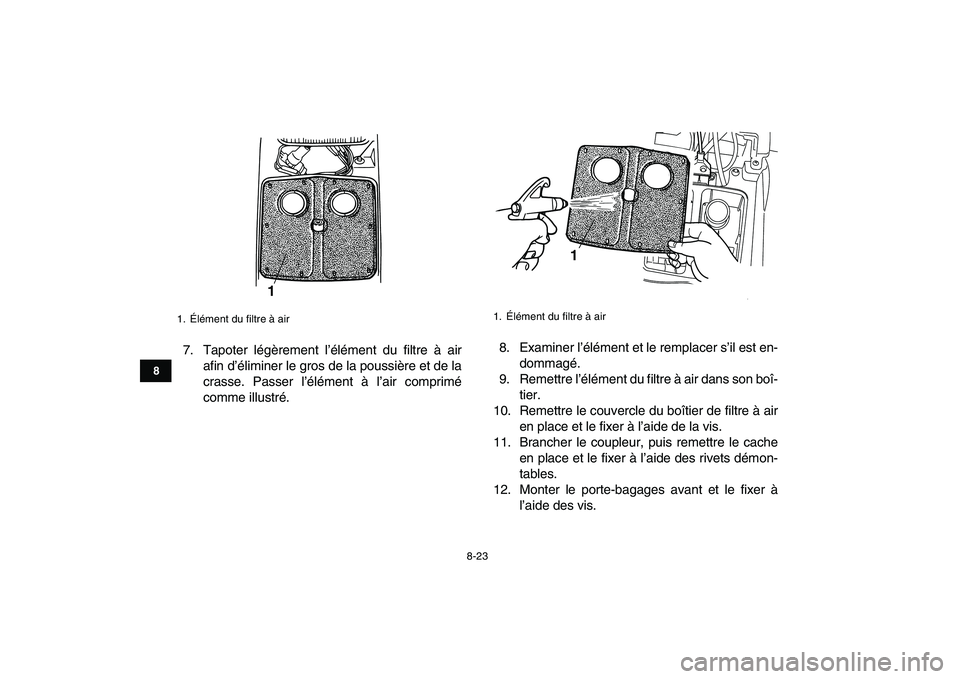

7. Tapoter légèrement l’élément du filtre à air
afin d’éliminer le gros de la poussière et de la
crasse. Passer l’élément à l’air comprimé
comme illustré.8. Examiner l’élément et le remplacer s’il est en-
dommagé.
9. Remettre l’élément du filtre à air dans son boî-
tier.
10. Remettre le couvercle du boîtier de filtre à air
en place et le fixer à l’aide de la vis.
11. Brancher le coupleur, puis remettre le cache
en place et le fixer à l’aide des rivets démon-
tables.
12. Monter le porte-bagages avant et le fixer à
l’aide des vis.
1. Élément du filtre à air
1

1. Élément du filtre à air
1
