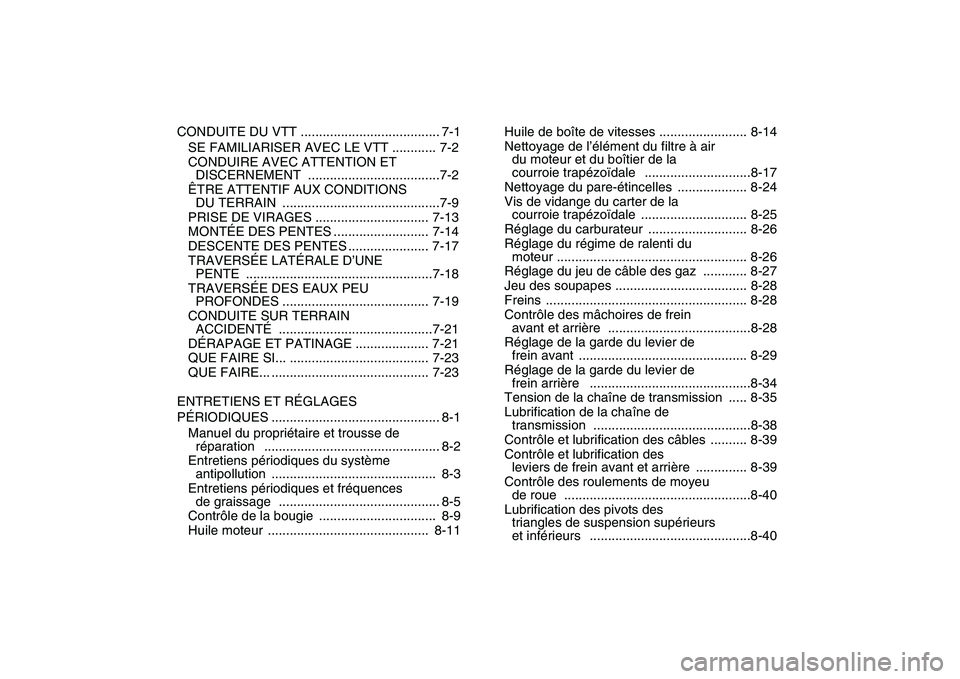

CONDUITE DU VTT ...................................... 7-1
SE FAMILIARISER AVEC LE VTT ............ 7-2
CONDUIRE AVEC ATTENTION ET
DISCERNEMENT ....................................7-2
ÊTRE ATTENTIF AUX CONDITIONS
DU TERRAIN ...........................................7-9
PRISE DE VIRAGES ............................... 7-13
MONTÉE DES PENTES .......................... 7-14
DESCENTE DES PENTES ...................... 7-17
TRAVERSÉE LATÉRALE D’UNE
PENTE ...................................................7-18
TRAVERSÉE DES EAUX PEU
PROFONDES ........................................ 7-19
CONDUITE SUR TERRAIN
ACCIDENTÉ ..........................................7-21
DÉRAPAGE ET PATINAGE .................... 7-21
QUE FAIRE SI... ...................................... 7-23
QUE FAIRE... ........................................... 7-23
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES .............................................. 8-1
Manuel du propriétaire et trousse de
réparation ................................................ 8-2
Entretiens périodiques du système
antipollution ............................................. 8-3
Entretiens périodiques et fréquences
de graissage ............................................ 8-5
Contrôle de la bougie ................................ 8-9
Huile moteur ............................................ 8-11Huile de boîte de vitesses ........................ 8-14
Nettoyage de l’élément du filtre à air
du moteur et du boîtier de la
courroie trapézoïdale .............................8-17
Nettoyage du pare-étincelles ................... 8-24
Vis de vidange du carter de la
courroie trapézoïdale ............................. 8-25
Réglage du carburateur ........................... 8-26
Réglage du régime de ralenti du
moteur .................................................... 8-26
Réglage du jeu de câble des gaz ............ 8-27
Jeu des soupapes .................................... 8-28
Freins ....................................................... 8-28
Contrôle des mâchoires de frein
avant et arrière .......................................8-28
Réglage de la garde du levier de
frein avant .............................................. 8-29
Réglage de la garde du levier de
frein arrière ............................................8-34
Tension de la chaîne de transmission ..... 8-35
Lubrification de la chaîne de
transmission ...........................................8-38
Contrôle et lubrification des câbles .......... 8-39
Contrôle et lubrification des
leviers de frein avant et arrière .............. 8-39
Contrôle des roulements de moyeu
de roue ...................................................8-40
Lubrification des pivots des
triangles de suspension supérieurs
et inférieurs ............................................8-40

Lubrification des pivots de fusée
avant ..................................................... 8-41
Lubrification de l’arbre de direction ......... 8-42
Batterie .................................................... 8-42
Remplacement du fusible ........................ 8-46
Remplacement d’une ampoule de
phare ..................................................... 8-46
Réglage du faisceau des phares ............. 8-48
Remplacement de l’ampoule du feu
arrière/stop ............................................ 8-49
Dépose d’une roue .................................. 8-49
Repose d’une roue .................................. 8-50
Diagnostic de pannes .............................. 8-51
Schéma de diagnostic de pannes ........... 8-52
NETTOYAGE ET REMISAGE ....................... 9-1
Nettoyage .................................................. 9-1
Remisage .................................................. 9-2

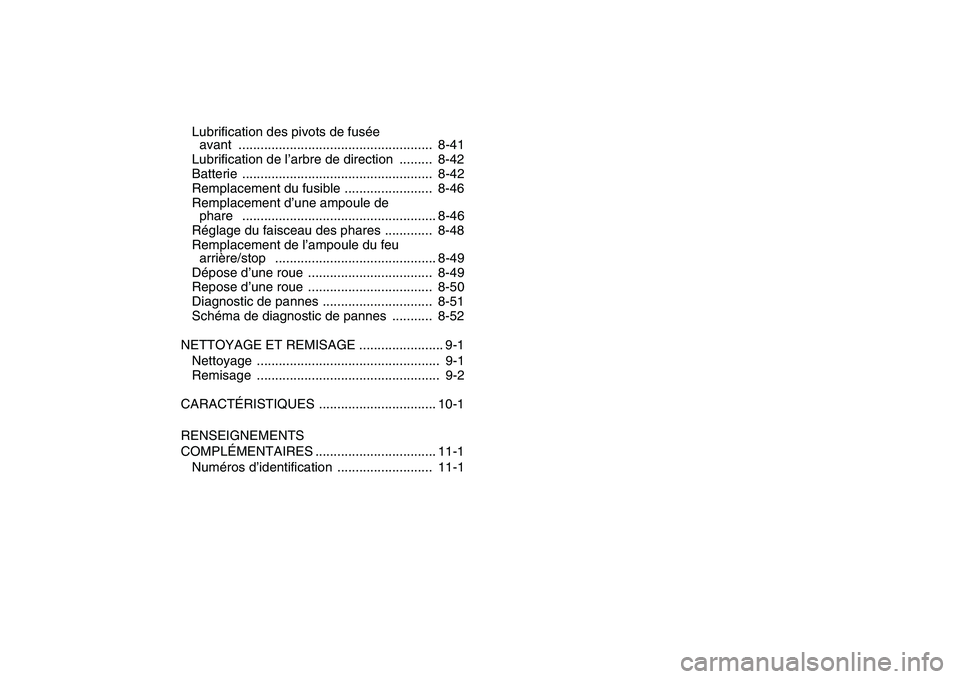

CARACTÉRISTIQUES ................................ 10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES ................................. 11-1
Numéros d’identification .......................... 11-1

1-1
1
2
3
4
5
6
7
8
9
10
11

FBU29680

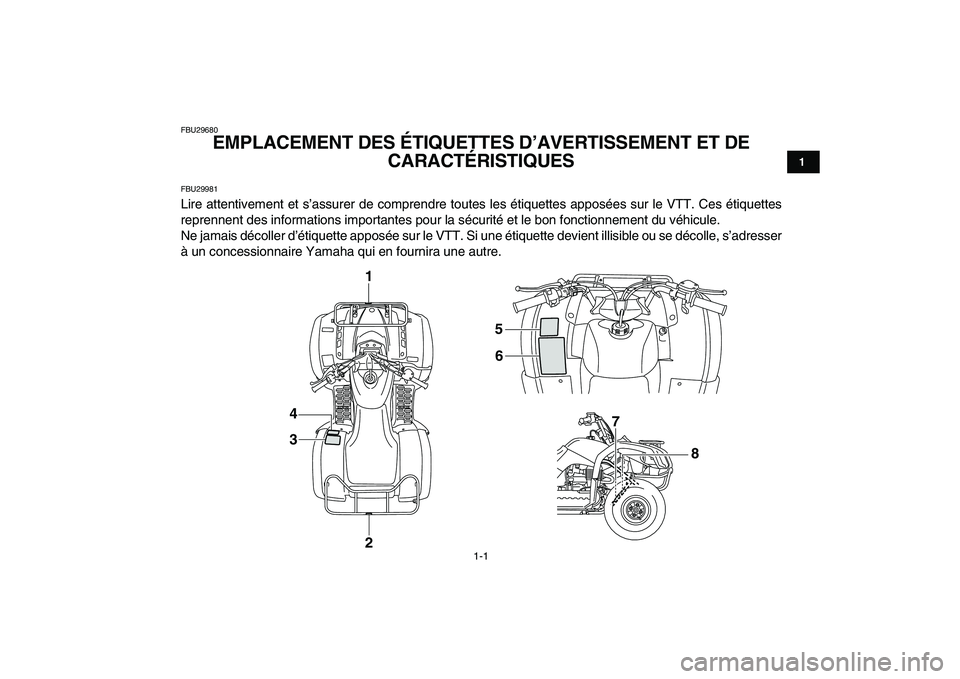

EMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES
FBU29981
Lire attentivement et s’assurer de comprendre toutes les étiquettes apposées sur le VTT. Ces étiquettes
reprennent des informations importantes pour la sécurité et le bon fonctionnement du véhicule.
Ne jamais décoller d’étiquette apposée sur le VTT. Si une étiquette devient illisible ou se décolle, s’adresser
à un concessionnaire Yamaha qui en fournira une autre.

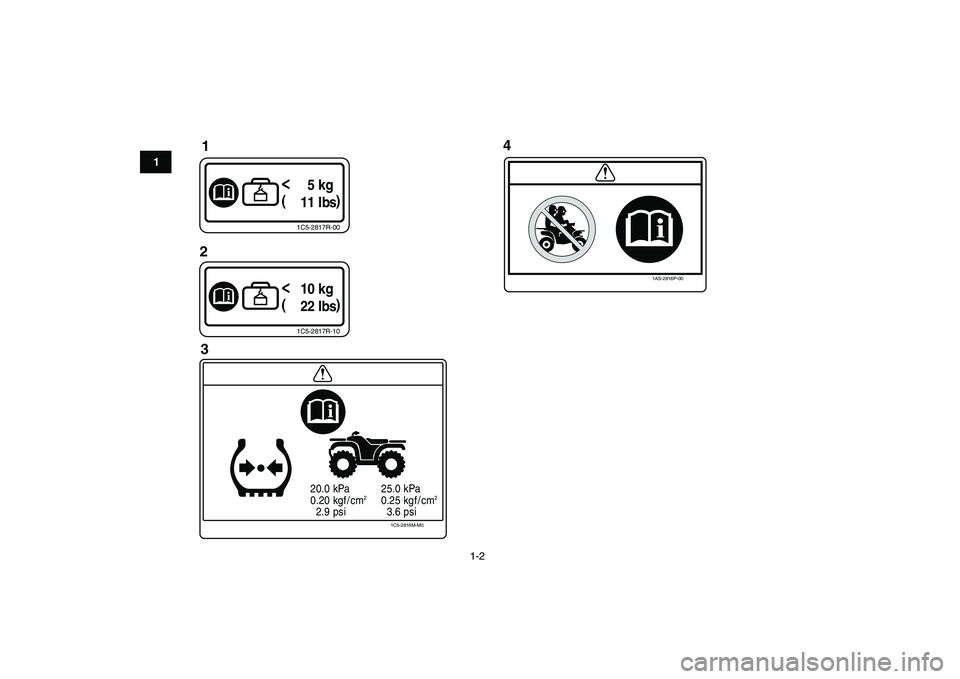

1
3 4
2
7
8
5
6

1-2
1
2
3
4
5
6
7
8
9
10
11
1
2
34
1C5-2817R-00
< 5 kg
(
11 Ibs)1C5-2817R-10
< 10 kg
(
22 Ibs)
1C5-2816M-M0
kPa
kgf / cm
2
psi 20.0
0.20
2.9kPa
kgf / cm
2
psi 25.0
0.25
3.6
1AS-2816P-00

1-3
1
2
3
4
5
6
7
8
9
10
11
5
6
7

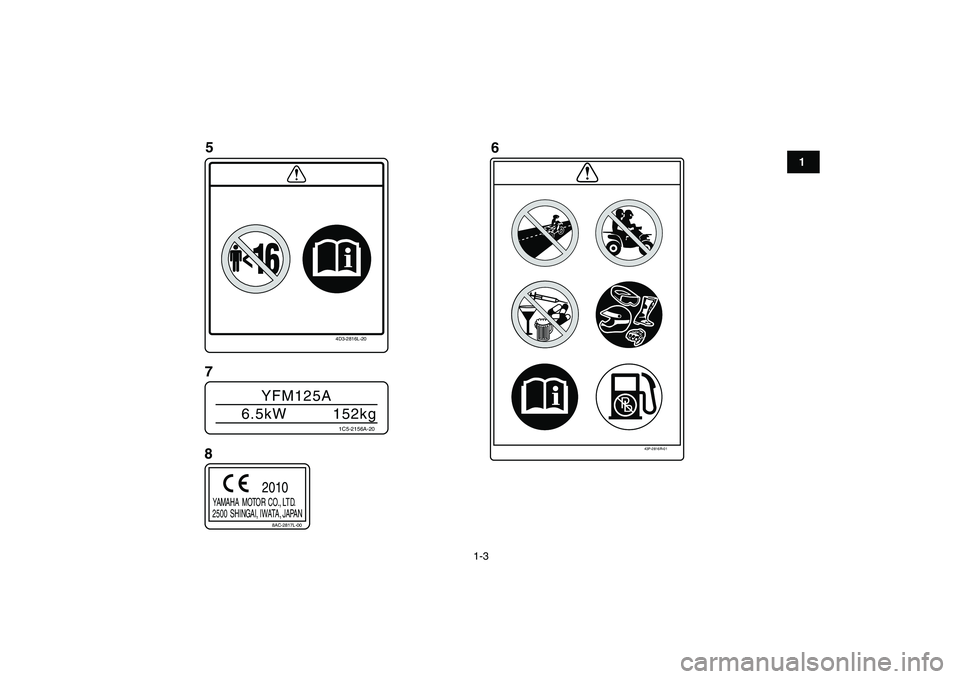

4D3-2816L-20
8
43P-2816R-01
YFM125A
6.5kW 152kg
1C5-2156A-20
8AC-2817L-00
YAMAHA MOTOR CO., LT D.
2500 SHINGAI, IWATA, JAPAN
2010

1-4
1
2
3
4
5
6
7
8
9
10
11

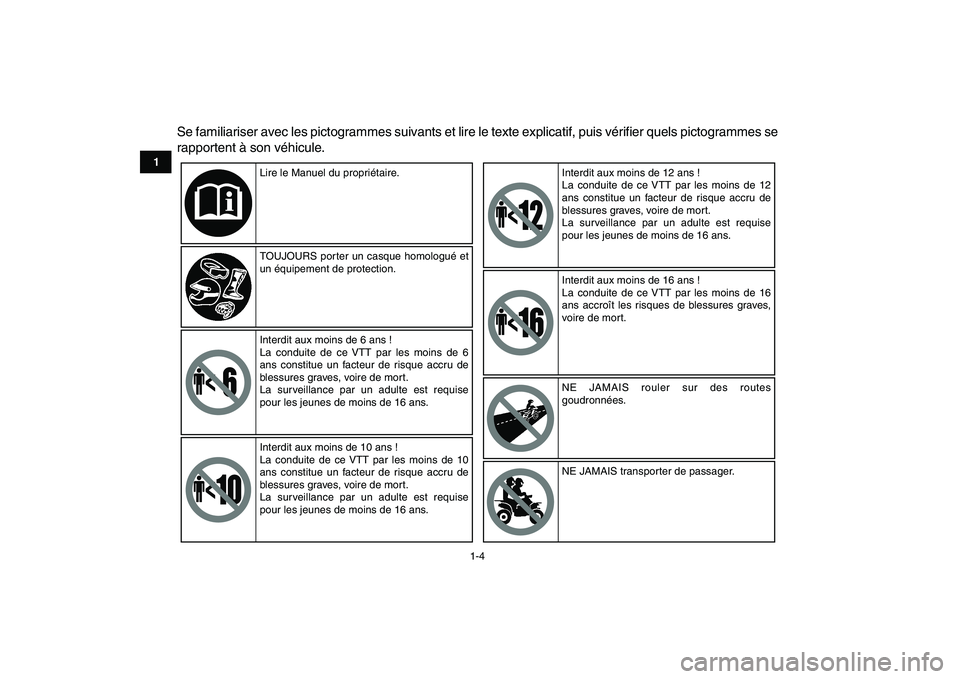

Se familiariser avec les pictogrammes suivants et lire le texte explicatif, puis vérifier quels pictogrammes se
rapportent à son véhicule.
Lire le Manuel du propriétaire.
TOUJOURS porter un casque homologué et
un équipement de protection.
Interdit aux moins de 6 ans !
La conduite de ce VTT par les moins de 6
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.
Interdit aux moins de 10 ans !
La conduite de ce VTT par les moins de 10
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.Interdit aux moins de 12 ans !
La conduite de ce VTT par les moins de 12
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.
Interdit aux moins de 16 ans !
La conduite de ce VTT par les moins de 16
ans accroît les risques de blessures graves,
voire de mort.
NE JAMAIS rouler sur des routes
goudronnées.
NE JAMAIS transporter de passager.

1-5
1
2
3
4
5
6
7
8
9
10
11
**.* kPa
*.** kgf/cm²
*.* psi**.* kPa
*.** kgf/cm²
*.* psi

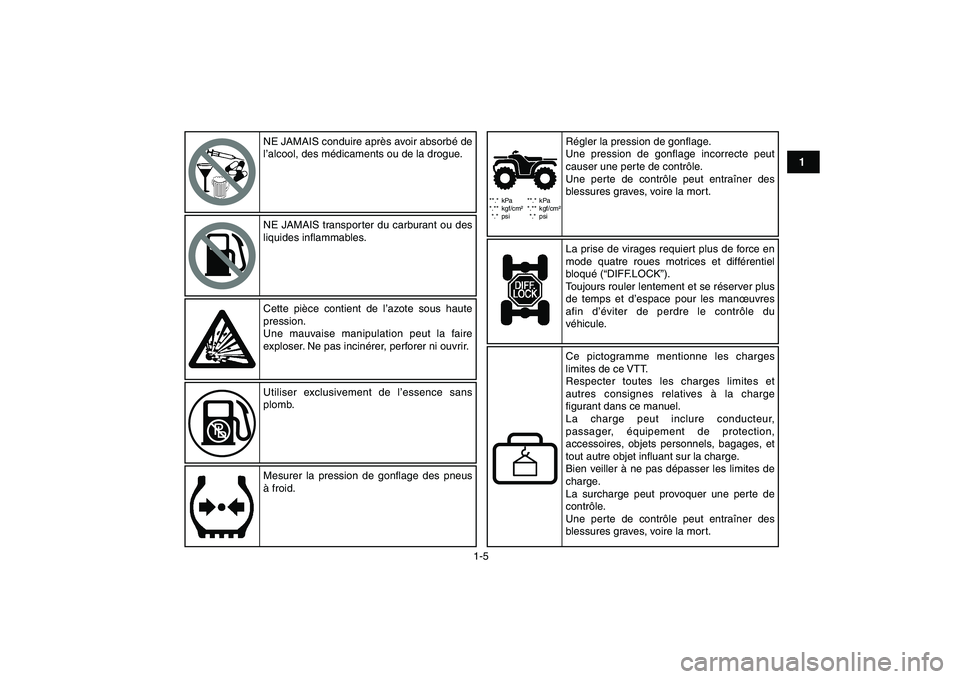

NE JAMAIS conduire après avoir absorbé de
l’alcool, des médicaments ou de la drogue.
NE JAMAIS transporter du carburant ou des
liquides inflammables.
Cette pièce contient de l’azote sous haute
pression.
Une mauvaise manipulation peut la faire
exploser. Ne pas incinérer, perforer ni ouvrir.
Utiliser exclusivement de l’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid.Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
La prise de virages requiert plus de force en
mode quatre roues motrices et différentiel
bloqué (“DIFF.LOCK”).
Toujours rouler lentement et se réserver plus
de temps et d’espace pour les manœuvres
afin d’éviter de perdre le contrôle du
véhicule.
Ce pictogramme mentionne les charges
limites de ce VTT.
Respecter toutes les charges limites et
autres consignes relatives à la charge
figurant dans ce manuel.
La charge peut inclure conducteur,
passager, équipement de protection,
accessoires, objets personnels, bagages, et
tout autre objet influant sur la charge.
Bien veiller à ne pas dépasser les limites de
charge.
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.

1-6
1
2
3
4
5
6
7
8
9
10
11
******
*** kW *** kg1
23
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN

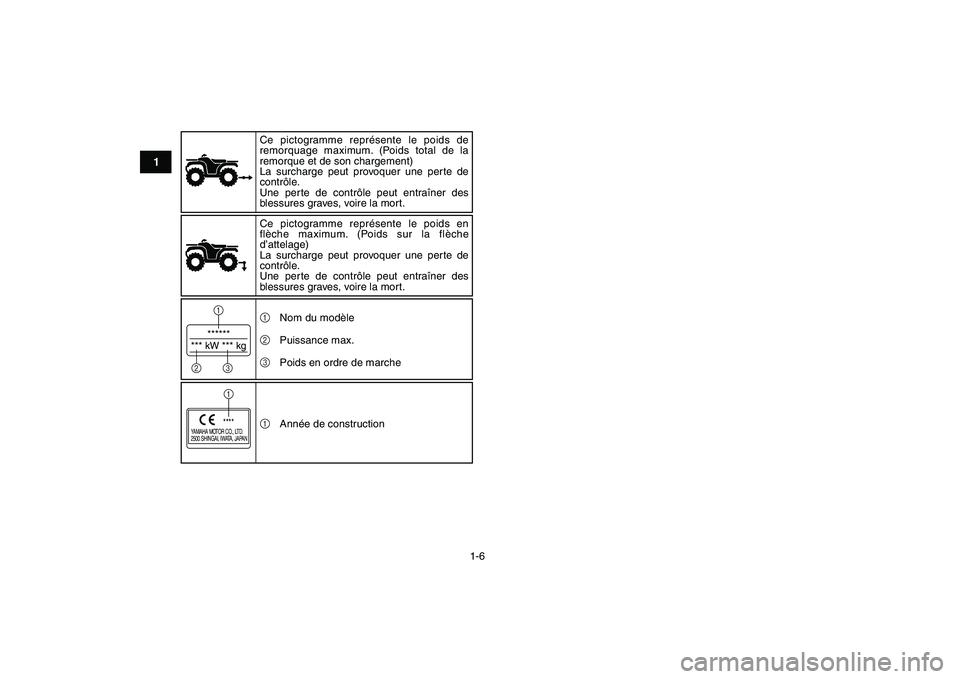

****1Ce pictogramme représente le poids de
remorquage maximum. (Poids total de la
remorque et de son chargement)
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
1
2
3Nom du modèle
Puissance max.
Poids en ordre de marche Ce pictogramme représente le poids en
flèche maximum. (Poids sur la flèche
d’attelage)
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
1
Année de construction
