FBU25960
CARACTÉRISTIQUES
FBU2597G
Dimensions:
Longueur hors-tout:
1700 mm (66.9 in)
Largeur hors-tout:
990 mm (39.0 in)
Hauteur hors-tout:
980 mm (38.6 in)
Hauteur de la selle:
685 mm (27.0 in)
Empattement:
1080 mm (42.5 in)
Garde au sol:
145 mm (5.7 in)
Rayon de braquage minimal:
2900 mm (114 in)
Poids:
Avec huile et carburant:
152.0 kg (335 lb)
Niveau sonore et vibratoire:
Niveau sonore (77/311/CEE):
75.1 dB(A)à3040 tr/mn
Niveau sonore conforme à 40 CFR, partie 205, sous-partie
D (accélération):
73.9 dB(A)
Vibrations au niveau de la selle (EN1032, ISO5008):
0.5 m/s
2

maximum
Vibrations au niveau du guidon (EN1032, ISO5008):
2.5 m/s
2

maximum
Moteur:
Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
124 cm
3

Alésage
×
course:
49.0
×
66.0 mm (1.93
×
2.60 in)
Taux de compression:
9.00 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide

Huile de moteur:
Marque recommandée:
YAMALUBE
Type:
SAE 5W-30, 10W-30, 10W-40, 15W-40,
20W-40 ou 20W-50

10-2
1
2
3
4
5
6
7
8
910
11

Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Vidange périodique:
1.25 L (1.32 US qt, 1.10 Imp.qt)
Huile de transmission:
Quantité:
0.6 L (0.63 US qt, 0.53 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusivementCapacité du réservoir:
7.0 L (1.85 US gal, 1.54 Imp.gal)
Quantité de la réserve:
1.3 L (0.34 US gal, 0.29 Imp.gal)
Carburateur:
Modèle
×
quantité:
VM18SH x 1
Bougie(s):
Fabricant/modèle:
NGK/CR7HSA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Sec, centrifuge automatique
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal / engrenage
Rapport de réduction primaire:
43/14
×
40/17 (7.226)
Système de réduction secondaire:
Entraînement par chaîne
Rapport de réduction secondaire:
32/12 (2.666)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatique
Marche arrière:
49/14
×
49/15
×
40/17 (26.902)
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30

10-3
1
2
3
4
5
6
7
8
910
11
Partie cycle:

Type de cadre:
Cadre en tube d’acier
Angle de chasse:
6.0 °
Chasse:
15.0 mm (0.59 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
AT20 x 7-8
Fabricant/modèle:
DUNLOP/KT536A
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
AT22 x 10-8
Fabricant/modèle:
DUNLOP/KT537A
Charge:
Charge maximale:
105.0 kg (231 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)
Pression de gonflage (contrôlée les pneus froids):
Recommandation:
Avant:
20.0 kPa (0.200 kgf/cm
2

, 2.9 psi)Arrière:
25.0 kPa (0.250 kgf/cm
2

, 3.6 psi)
Minimum:
Avant:
17.0 kPa (0.170 kgf/cm
2

, 2.5 psi)
Arrière:
22.0 kPa (0.220 kgf/cm
2

, 3.2 psi)
Roue avant:
Type de roue:
Roue emboutie
Taille de jante:
8 x 5.5AT
Roue arrière:
Type de roue:
Roue emboutie
Taille de jante:
8 x 8.0AT
Frein avant:
Type:
Frein à tambour
Commande:
À la main droite
Frein arrière:
Type:
Frein à tambour
Commande:
À la main gauche
Suspension avant:
Type:
Axe oscillant

10-4
1
2
3
4
5
6
7
8
910
11

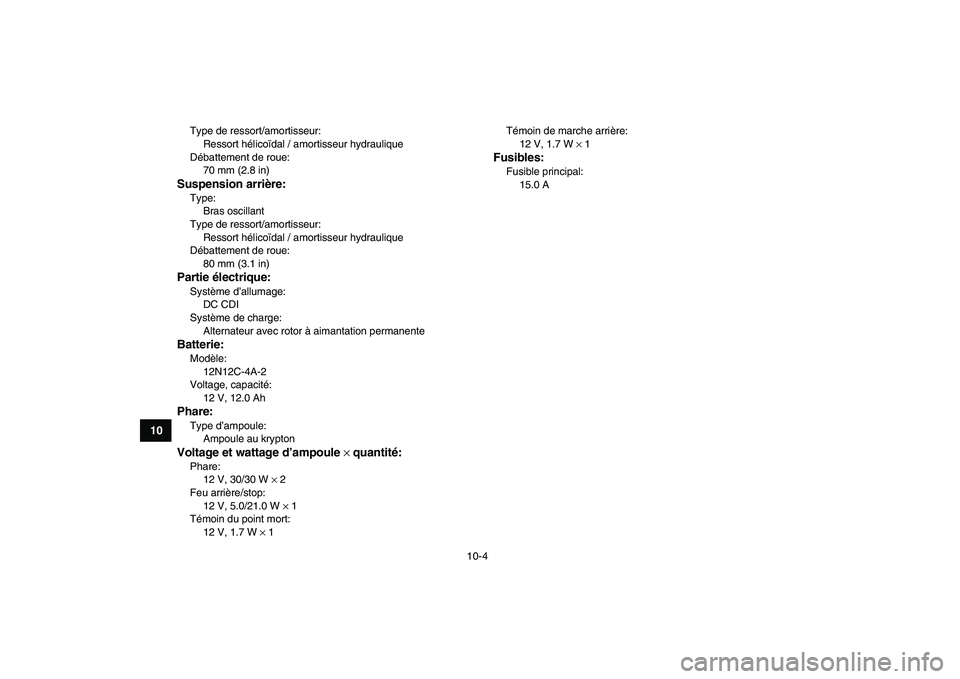

Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
70 mm (2.8 in)
Suspension arrière:
Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
80 mm (3.1 in)
Partie électrique:
Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanente
Batterie:
Modèle:
12N12C-4A-2
Voltage, capacité:
12 V, 12.0 Ah
Phare:
Type d’ampoule:
Ampoule au krypton
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 30/30 W
×
2
Feu arrière/stop:
12 V, 5.0/21.0 W
×
1
Témoin du point mort:
12 V, 1.7 W
×
1Témoin de marche arrière:
12 V, 1.7 W
×
1

Fusibles:
Fusible principal:
15.0 A

11-1
1
2
3
4
5
6
7
8
9
1011

FBU26000

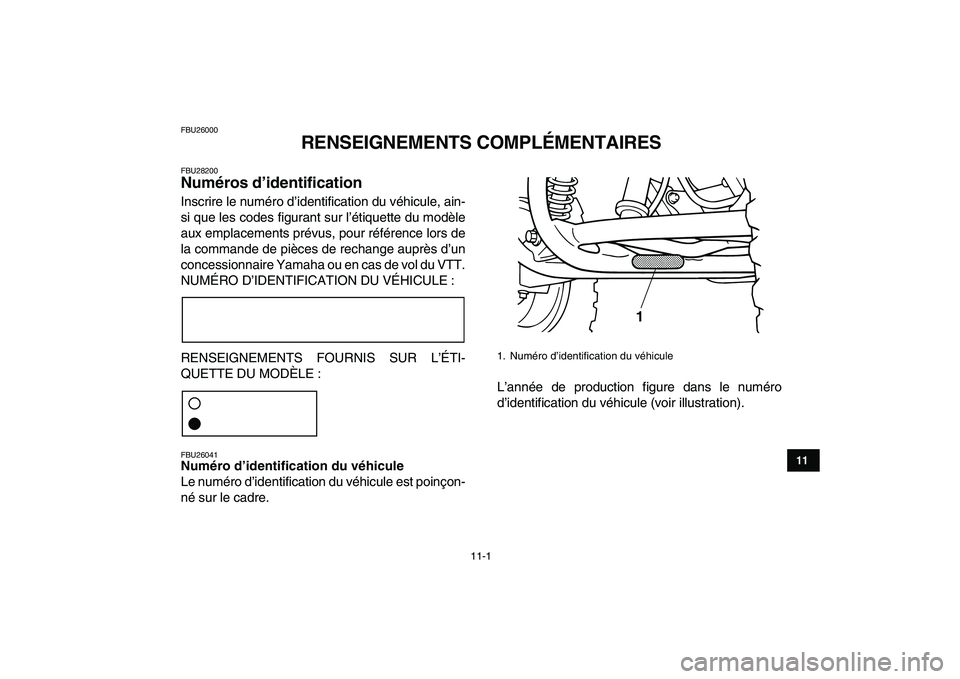

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28200
Numéros d’identification
Inscrire le numéro d’identification du véhicule, ain-
si que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26041
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poinçon-
né sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule
1

11-2
1
2
3
4
5
6
7
8
9
1011

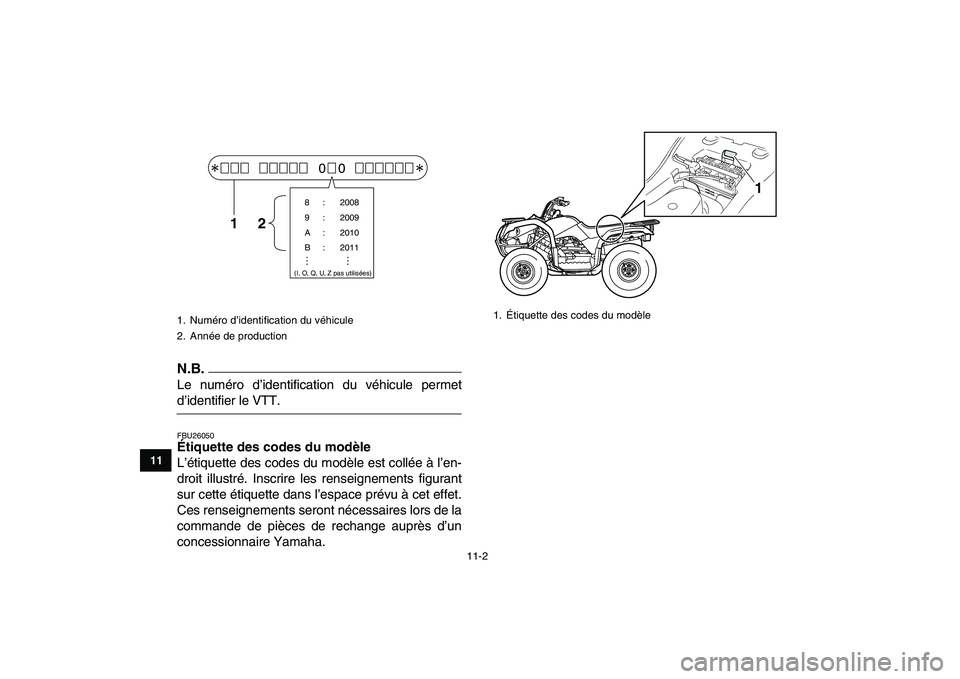

N.B.

Le numéro d’identification du véhicule permet
d’identifier le VTT.
FBU26050
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12

1. Étiquette des codes du modèle
1

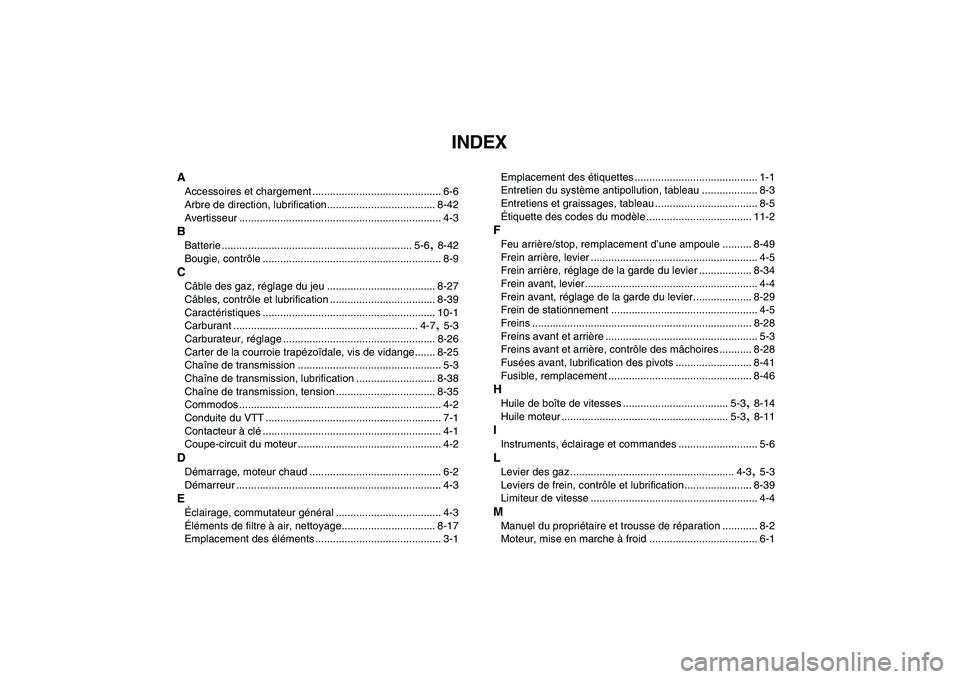

INDEX
A
Accessoires et chargement ............................................ 6-6
Arbre de direction, lubrification..................................... 8-42
Avertisseur ..................................................................... 4-3
B
Batterie ................................................................. 5-6
,
8-42
Bougie, contrôle ............................................................. 8-9
C
Câble des gaz, réglage du jeu ..................................... 8-27
Câbles, contrôle et lubrification .................................... 8-39
Caractéristiques ........................................................... 10-1
Carburant ............................................................... 4-7
,
5-3
Carburateur, réglage .................................................... 8-26
Carter de la courroie trapézoïdale, vis de vidange....... 8-25
Chaîne de transmission ................................................. 5-3
Chaîne de transmission, lubrification ........................... 8-38
Chaîne de transmission, tension .................................. 8-35
Commodos ..................................................................... 4-2
Conduite du VTT ............................................................ 7-1
Contacteur à clé............................................................. 4-1
Coupe-circuit du moteur ................................................. 4-2
D
Démarrage, moteur chaud ............................................. 6-2
Démarreur ...................................................................... 4-3
E
Éclairage, commutateur général .................................... 4-3
Éléments de filtre à air, nettoyage................................ 8-17
Emplacement des éléments ........................................... 3-1Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2
F
Feu arrière/stop, remplacement d’une ampoule .......... 8-49
Frein arrière, levier ......................................................... 4-5
Frein arrière, réglage de la garde du levier .................. 8-34
Frein avant, levier........................................................... 4-4
Frein avant, réglage de la garde du levier.................... 8-29
Frein de stationnement .................................................. 4-5
Freins ........................................................................... 8-28
Freins avant et arrière .................................................... 5-3
Freins avant et arrière, contrôle des mâchoires ........... 8-28
Fusées avant, lubrification des pivots .......................... 8-41
Fusible, remplacement ................................................. 8-46
H
Huile de boîte de vitesses .................................... 5-3
,
8-14
Huile moteur ......................................................... 5-3
,
8-11
I
Instruments, éclairage et commandes ........................... 5-6
L
Levier des gaz ........................................................ 4-3
,
5-3
Leviers de frein, contrôle et lubrification....................... 8-39
Limiteur de vitesse ......................................................... 4-4
M
Manuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1

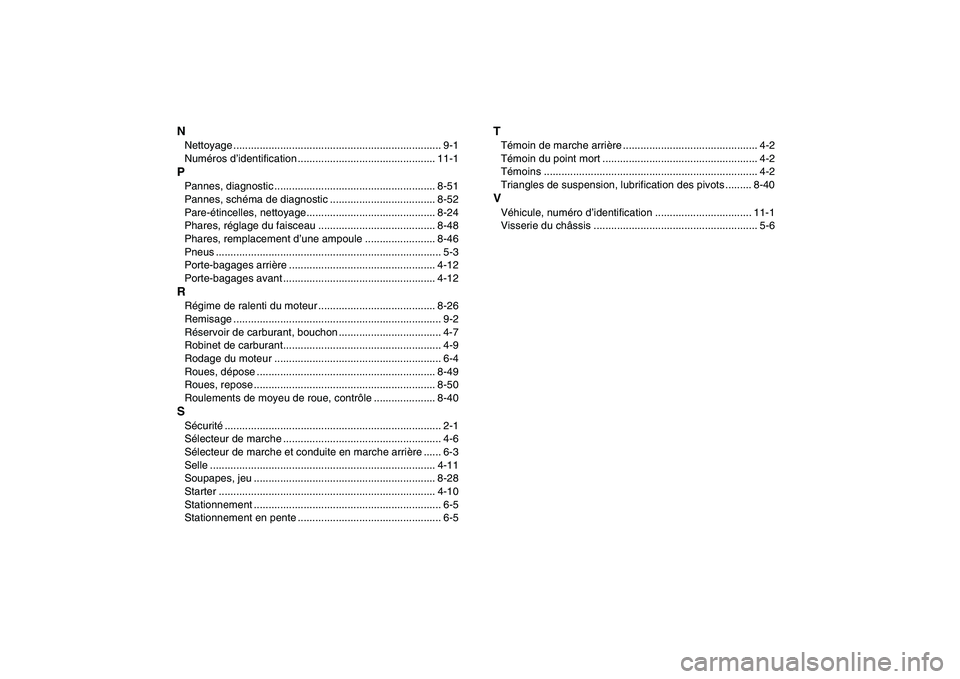

N
Nettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1
P
Pannes, diagnostic ....................................................... 8-51
Pannes, schéma de diagnostic .................................... 8-52
Pare-étincelles, nettoyage............................................ 8-24
Phares, réglage du faisceau ........................................ 8-48
Phares, remplacement d’une ampoule ........................ 8-46
Pneus ............................................................................. 5-3
Porte-bagages arrière .................................................. 4-12
Porte-bagages avant .................................................... 4-12
R
Régime de ralenti du moteur ........................................ 8-26
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-7
Robinet de carburant...................................................... 4-9
Rodage du moteur ......................................................... 6-4
Roues, dépose ............................................................. 8-49
Roues, repose .............................................................. 8-50
Roulements de moyeu de roue, contrôle ..................... 8-40
S
Sécurité.......................................................................... 2-1
Sélecteur de marche ...................................................... 4-6
Sélecteur de marche et conduite en marche arrière ...... 6-3
Selle ............................................................................. 4-11
Soupapes, jeu .............................................................. 8-28
Starter .......................................................................... 4-10
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-5
T
Témoin de marche arrière .............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins ......................................................................... 4-2
Triangles de suspension, lubrification des pivots ......... 8-40
V
Véhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-6
