2011 YAMAHA EC-03 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-6
2
345
6
7
8
9
Snelheidswaarschuwingsindicator
“SPEED”
Als de snelheid van de machine hoger is
dan 45 km/u, wordt de snelheidswaarschu-
wingsindicator weergegeven en knippert
het waarschuwingslampje.
Bedrijfsstatusindicator “RUN”
Deze indicator wordt weergegeven wan-
neer u met de machine kunt rijden.
Accuniveau-indicator
Deze indicator geeft de resterende accula-
ding aan.
Wanneer nog slechts één segment van de
accuniveau-indicator wordt weergegeven,
moet u de accu zo snel mogelijk opladen.
(Zie pagina 3-4 voor meer informatie over
het accuniveau.)
OPMERKINGControleer of de accu voldoende is opgela-den voordat u gaat rijden.
Als bij de zelfdiagnose een probleem met
de accu wordt gedetecteerd, brandt het
waarschuwingslampje, wordt het waar-
schuwingssymbool “ ” weergegeven en
knipperen alle segmenten van de accuni-
veau-indicator. Mogelijk wordt ook het elek-
trisch uitgangsvermogen van de accu
beperkt.
U kunt wel met de machine rijden, maar u
moet deze zo snel mogelijk laten controle-
ren door een Yamaha-dealer.Powermodusindicator “POWER”
Deze indicator wordt weergegeven wan-
neer de machine in de powermodus staat.
(Zie “Modus wijzigen” op pagina 3-1 voor
het schakelen van het display tussen de
standaardmodus en de powermodus.)
Waarschuwingslampje
Dit waarschuwingslampje gaat branden of
knipperen onder de volgende omstandighe-
den:
Snelheidswaarschuwingsindicator
Het waarschuwingslampje knippert als
de snelheid van de machine hoger is dan
45 km/u. Tegelijkertijd wordt de snelheids-
waarschuwingsindicator “SPEED” weerge-
geven.
FoutmeldingenAls een probleem wordt gedetecteerd, gaat
het waarschuwingslampje branden. Contro-
leer in dat geval het waarschuwingssym-
bool “ ”. Als dit symbool ook wordt
weergegeven, moet u de machine laten
controleren door een Yamaha-dealer.
Waarschuwingssymbool “ ”
Dit symbool knippert als een probleem is
gedetecteerd. Als het waarschuwingssym-
bool blijft knipperen nadat u de sleutel naar
1. Accuniveau-indicator
1
1. Accuniveau-indicator
2. Waarschuwingslampje
3. Waarschuwingssymbool “ ”
2
1
3
1CB-F8199-D0.book 6 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-7
1
2
34
5
6
7
8
9
“OFF” en vervolgens terug naar “ON” hebt
gedraaid, moet u de machine laten contro-
leren door een Yamaha-dealer.OPMERKINGNadat u de sleutel naar “ON” hebt gedraaid,
wordt het waarschuwingssymbool weerge-
geven. Als het waarschuwingssymbool na
enkele seconden uitgaat, is er geen storing.U kunt rijden.
DAU50033
Veiligheidsslot gebruiken De EC-03 is uitgerust met een veiligheids-
slot dat u kunt gebruiken door een veilig-
heidsnummer te registreren. Wanneer het
veiligheidsnummer is ingesteld, kunt u pas
met de machine rijden nadat het juiste vei-
ligheidsnummer is ingevoerd. Dit geldt ook
als u de sleutel naar “ON” draait.
Veiligheidsnummer registreren en wijzi-
gen
WAARSCHUWING
DWA15610
Zorg dat de machine stilstaat voordat u
het veiligheidsnummer gaat registreren
of wijzigen. Het aanbrengen van wijzigin-
gen tijdens het rijden kan u afleiden envergroot het risico op een ongeval.OPMERKINGAls de registratieprocedure niet binnen één
minuut wordt voltooid, wordt de registratie-/
wijzigingsmodus voor het veiligheidsnum-
mer geannuleerd. Als de modus wordt ge-annuleerd, herhaalt u de procedure.
1. Draai de sleutel naar “ON”.
Gedurende enkele seconden worden
alle displaysegmenten weergegeven.
Vervolgens gaat de machine naar de
stand-bymodus en knippert “PUSH”.
OPMERKINGWanneer het veiligheidsslot is vergrendeld,
wordt de veiligheidsslotindicator “ LOCK”
weergegeven wanneer de machine in destand-bymodus staat.
2. Druk op een van de knoppen om naar
de rijmodus te gaan.1. Veiligheidsslotindicator “ LOCK”
1
1CB-F8199-D0.book 7 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-8
2
345
6
7
8
9
Het display toont dat de machine in de
rijmodus staat.
OPMERKING
Wanneer het veiligheidsslot is ver-
grendeld, gaat u naar de rijmodus en
voert u het veiligheidsnummer in omhet veiligheidsslot te ontgrendelen.
(Zie pagina 7-1 voor meer informatie
over het ontgrendelen van het veilig-
heidsslot.)

Wanneer de machine naar de rijmo-
dus gaat, klinkt de zoemer. De zoemer
stopt wanneer u de remhendel bedientof met de machine gaat rijden.
3. Druk tegelijkertijd op knop 2 en 3.
Het display verandert in de registratie-
modus voor het veiligheidsslot.
Veiligheidsnummer voor de eerstekeer registrerenGa door naar stap 5.
Veiligheidsnummer wijzigen“OLD” en “– – – – –” worden weerge-
geven.4. Voer het geregistreerde veilig-
heidsnummer in met de knoppen.
Ga door naar stap 5 als het juiste vei-
ligheidsnummer is ingevoerd.
Als een onjuist nummer is ingevoerd,
klinkt de zoemer, knippert “NG” gedu-
rende enkele seconden en keert de
1. Knop 1 “POWER”
2. Knop 2 “SET”
3. Knop 3 “SELECT”
12
3
1. Indicator ingevoerd nummer “– – – – –”
2. Indicator geregistreerd nummer “OLD”
2
1
1CB-F8199-D0.book 8 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-9
1
2
34
5
6
7
8
9

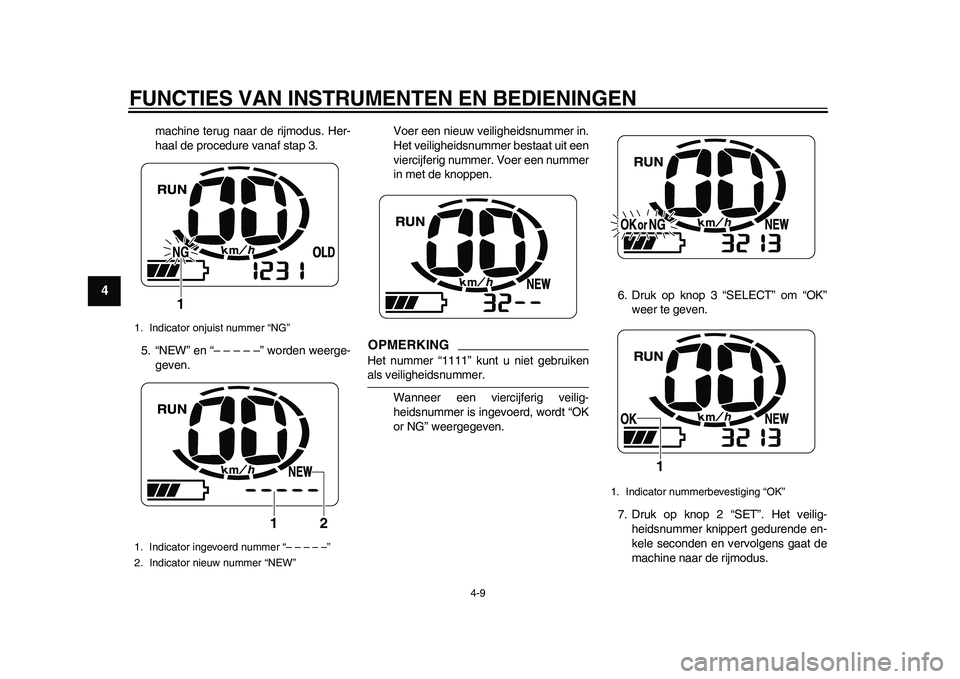

machine terug naar de rijmodus. Her-
haal de procedure vanaf stap 3.
5. “NEW” en “– – – – –” worden weerge-
geven.Voer een nieuw veiligheidsnummer in.
Het veiligheidsnummer bestaat uit een
viercijferig nummer. Voer een nummer
in met de knoppen.
OPMERKINGHet nummer “1111” kunt u niet gebruikenals veiligheidsnummer.
Wanneer een viercijferig veilig-
heidsnummer is ingevoerd, wordt “OK
or NG” weergegeven.6. Druk op knop 3 “SELECT” om “OK”
weer te geven.
7. Druk op knop 2 “SET”. Het veilig-
heidsnummer knippert gedurende en-
kele seconden en vervolgens gaat de
machine naar de rijmodus.
1. Indicator onjuist nummer “NG”
1. Indicator ingevoerd nummer “– – – – –”
2. Indicator nieuw nummer “NEW”
1
2 1
1. Indicator nummerbevestiging “OK”
1
1CB-F8199-D0.book 9 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-10
2
345
6
7
8
9
OPMERKING
Zorg dat u het veiligheidsnummer no-
teert en op een veilige plaats bewaart.

Als u op knop 3 “SELECT” drukt, wordt
het display geschakeld tussen “OK” en
“NG”.

Als u het geregistreerde veilig-
heidsnummer wilt wijzigen, schakelt u
het display naar “NG” door op knop 3
“SELECT” en vervolgens op knop 2
“SET” te drukken. Herhaal de proce-dure vanaf stap 5.
Veiligheidsslot vergrendelen en ont-
grendelen
Veiligheidsslot vergrendelen
Houd knop 2 “SET” gedurende enkele se-
conden ingedrukt. Wanneer het veiligheids-
slot is vergrendeld, wordt deveiligheidsslotindicator “ LOCK” weerge-
geven.
OPMERKINGVergrendel het veiligheidsslot niet wanneer
reparatie of onderhoud aan de machinewordt uitgevoerd door een Yamaha-dealer.
Veiligheidsslot ontgrendelenDruk op een van de knoppen om naar de
stand-bymodus te gaan en voer vervolgens
het veiligheidsnummer in. (Zie “Voorberei-
dingen voordat u wegrijdt” op pagina 7-1.)
DAU12348
Stuurschakelaars Links
DAU12460
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
1. Veiligheidsslotindicator “ LOCK”
1
1. Richtingaanwijzerschakelaar “ / ”
2. Claxonschakelaar “ ”
1
2
1CB-F8199-D0.book 10 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-11
1
2
34
5
6
7
8
9
DAU12900
Voorremhendel De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
DAU12950
Achterremhendel De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar het
stuur toe om de achterrem te bekrachtigen.
DAUT3170
Zadel Openen van het zadel
1. Zet de machine op de middenbok.
2. Steek de sleutel in het slot en draai
rechtsom.
3. Klap het zadel omhoog.
1. Voorremhendel
1
1. Achterremhendel
1
1. Ontgrendelen.
1
1CB-F8199-D0.book 11 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-12
2
345
6
7
8
9
Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit.OPMERKINGControleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
DAU50060
Helmbevestiging De helmbevestiging bevindt zich onder het
zadel. Onder het zadel bevindt zich een
helmborgkabel waarmee een helm aan de
helmbevestiging kan worden bevestigd.
Om een helm aan de helmbevestiging te
bevestigen
1. Open het zadel. (Zie pagina 4-11.)
2. Haal zoals afgebeeld de helmborgka-
bel door de gesp aan de helmriem en
haak dan het uiteinde van de helm-
borgkabel over de helmbevestiging.
3. Sluit het zadel stevig af. WAARSCHU-
WING! Ga nooit rijden met een helm
vastgemaakt aan de helmbevesti-
ging, aangezien de helm objectenkan raken met mogelijk verlies van
de controle over de machine en een
ongeval tot gevolg.
[DWA10161]

Om een helm los te maken van de helm-
bevestiging
Open het zadel, haal de helmborgkabel los
van de helmbevestiging en de helm en sluit
het zadel weer.
1. Helmborgkabel
2. Helmbevestiging
1
2
1CB-F8199-D0.book 12 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-13
1
2
34
5
6
7
8
9
DAUT1072
Bagagehaak
WAARSCHUWING
DWAT1031

Overschrijd het maximumlaadge-
wicht van 1 kg (2 lb) voor de baga-
gehaak niet.

Overschrijd het maximumgewicht
van 87 kg (192 lb) voor het voertuigniet.
DAU29910
Handgreep Houd met uw rechterhand de handgreep
vast om de machine op de middenbok te
zetten.
1. Bagagehaak1
1. Handgreep
1
