2011 YAMAHA EC-03 display

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE .............. 1-1
Andere aandachtspunten voor
veilig rijden .................................. 1-4
Accu veilig opladen ......................... 1-5
BESCHRIJVING ................................ 2-1
Aanzicht linkerzijde .......................... 2-1
Aanzicht rechterzijde ....................... 2-2
Bedieningen en instrumenten .......... 2-3
FUNCTIES VAN DE EC-03................ 3-1
Kenmerken ..................................... 3-1
Standaardmodus/powermodus ....... 3-1
Afgelegde afstand ........................... 3-2
Effectief gebruik van de accu ......... 3-3
Accuniveau ..................................... 3-4
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN............................. 4-1
Zoemer ........................................... 4-1
Contactslot/stuurslot ....................... 4-1
Multifunctioneel display .................. 4-2
Veiligheidsslot gebruiken ................ 4-7
Stuurschakelaars .......................... 4-10
Voorremhendel ............................. 4-11
Achterremhendel .......................... 4-11
Zadel ............................................. 4-11
Helmbevestiging ........................... 4-12
Bagagehaak ................................. 4-13
Handgreep .................................... 4-13VOOR UW VEILIGHEID –
CONTROLES VOOR HET RIJDEN... 5-1
ACCU OPLADEN............................... 6-1
Oplaadlocatie voor accu ................. 6-1
Laadprocedure ............................... 6-3
Laadtijd ........................................... 6-8
Display met voortgang van
laden ........................................... 6-9
Accu ............................................... 6-9
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE.............................. 7-1
Voorbereidingen voordat u
wegrijdt ....................................... 7-1
Wegrijden ....................................... 7-3
Sneller en langzamer rijden ........... 7-4
Remmen ......................................... 7-5
Parkeren ......................................... 7-5
PERIODIEK ONDERHOUD EN
AFSTELLINGEN................................ 8-1
Algemeen smeer- en
onderhoudsschema .................... 8-2
Controleren op afwijkende
motorgeluiden ............................. 8-4
Snelheidsregelaar controleren ....... 8-4
Banden ........................................... 8-5
Gietwielen ...................................... 8-6
Vrije slag van voor- en
achterremhendel afstellen .......... 8-6Controleren van voor- en
achterremschoenen ..................... 8-7
Kabels controleren en smeren ........ 8-8
Voor- en achterremhendel
smeren ........................................ 8-8
Middenbok controleren en
smeren ........................................ 8-9
Voorvork controleren ...................... 8-9
Stuursysteem controleren ............. 8-10
Controleren van wiellagers ........... 8-10
Koplampgloeilamp vervangen ...... 8-11
Gloeilamp in remlicht/achterlicht
vervangen .................................. 8-12
Gloeilamp in richtingaanwijzer
vervangen .................................. 8-13
Laadkabel en laadstekker
controleren ................................ 8-13
Problemen oplossen ..................... 8-14
VERZORGING EN STALLING VAN
DE SCOOTER.................................... 9-1
Matkleur, let op ............................... 9-1
Verzorging ...................................... 9-1
Stalling ............................................ 9-3
SPECIFICATIES .............................. 10-1
GEBRUIKERSINFORMATIE............ 11-1
Identificatienummers ..................... 11-1
1CB-F8199-D0.book 1 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

BESCHRIJVING
2-3
12
3
4
5
6
7
8
9
DAU10430
Bedieningen en instrumenten
124
5
3
1. Achterremhendel (pagina 4-11)
2. Stuurschakelaars (pagina 4-10)
3. Multifunctioneel display (pagina 4-2)
4. Voorremhendel (pagina 4-11)
5. Snelheidsregelaar (pagina 8-4)
1CB-F8199-D0.book 3 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN DE EC-03
3-5
234
5
6
7
8
9
Referentietabel accuniveau
BrandtKnippert
Accuniveau
(%)Accuniveau-indicator
in het displayWat te doen
OK. U kunt rijden.
OK. U kunt rijden.
Het 4e segment knippert om aan te geven dat de resterende acculading nu boven de
helft is.
OK. U kunt rijden.
Verminderd vermogen bergopwaarts.
Laad de accu op.
Het laatste segment knippert en de zoemer klinkt om aan te geven dat de resterende
acculading nu circa 10 % is.
Stop onmiddellijk met rijden en laad de accu op.
Er is geen acculading meer en het is niet mogelijk om te rijden
Laad de accu onmiddellijk op.
Dit symbool wordt mogelijk niet weergegeven, afhankelijk van de conditie van de accu .
1CB-F8199-D0.book 5 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-2
2
345
6
7
8
9
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
3. Neem de sleutel uit.Om het stuur te ontgrendelen
Druk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAU50023
Multifunctioneel display
WAARSCHUWING
DWA12312
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op eenongeval.
1. Drukken.
2. Draaien.
1
2
1. Drukken.
2. Draaien.
1 2
1CB-F8199-D0.book 2 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-3
1
2
34
5
6
7
8
9
De EC-03 is uitgerust met een zelfdia-gnosesysteem voor de accu en regeleen-
heid. Wanneer u de sleutel naar “ON”
draait, start het zelfdiagnosesysteem auto-
matisch en worden alle displaysegmenten
van de multifunctionele meter weergege-
ven. Wanneer het zelfdiagnosesysteem is
voltooid, schakelt het display automatisch
naar de stand-bymodus. In de stand-bymo-
dus gaat “PUSH” knipperen.
Druk op een van de volgende knoppen om
naar de rijmodus te gaan.Wanneer de machine in de rijmodus staat,
worden de bedrijfsstatusindicator “RUN” en
de gereed-indicatoren weergegeven.1. Powermodusindicator “POWER”
2. Waarschuwingssymbool “ ”
3. Snelheidswaarschuwingsindicator
“SPEED”
4. Ritteller/kilometerteller/temperatuurwaar-
schuwing “Trip”/“Odo”/“HEAT”
5. Regelknoppen
6. Waarschuwingslampje
7. Accuniveau-indicator
8. Bedrijfsstatusindicator “RUN”
9. Veiligheidsslotindicator “ LOCK”
10.Snelheidsmeter
1
2
3
4
5 6 7 8 9 10
1. Knop 1 “POWER”
2. Knop 2 “SET”
3. Knop 3 “SELECT”
1. Bedrijfsstatusindicator “RUN”
2. Gereed-indicatoren
12
3
12
1CB-F8199-D0.book 3 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

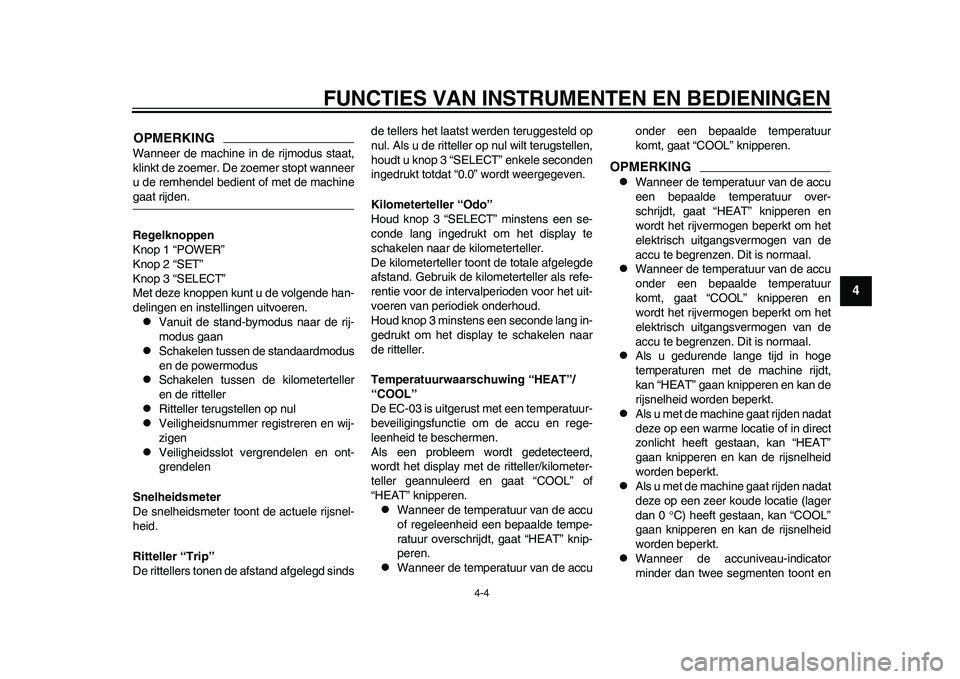

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-4
2
345
6
7
8
9
OPMERKINGWanneer de machine in de rijmodus staat,
klinkt de zoemer. De zoemer stopt wanneer
u de remhendel bedient of met de machinegaat rijden.
Regelknoppen
Knop 1 “POWER”
Knop 2 “SET”
Knop 3 “SELECT”
Met deze knoppen kunt u de volgende han-
delingen en instellingen uitvoeren.
Vanuit de stand-bymodus naar de rij-
modus gaan

Schakelen tussen de standaardmodus
en de powermodus

Schakelen tussen de kilometerteller
en de ritteller

Ritteller terugstellen op nul

Veiligheidsnummer registreren en wij-
zigen

Veiligheidsslot vergrendelen en ont-
grendelen
Snelheidsmeter
De snelheidsmeter toont de actuele rijsnel-
heid.
Ritteller “Trip”
De rittellers tonen de afstand afgelegd sindsde tellers het laatst werden teruggesteld op
nul. Als u de ritteller op nul wilt terugstellen,
houdt u knop 3 “SELECT” enkele seconden
ingedrukt totdat “0.0” wordt weergegeven.
Kilometerteller “Odo”
Houd knop 3 “SELECT” minstens een se-
conde lang ingedrukt om het display te
schakelen naar de kilometerteller.
De kilometerteller toont de totale afgelegde
afstand. Gebruik de kilometerteller als refe-
rentie voor de intervalperioden voor het uit-
voeren van periodiek onderhoud.
Houd knop 3 minstens een seconde lang in-
gedrukt om het display te schakelen naar
de ritteller.
Temperatuurwaarschuwing “HEAT”/
“COOL”
De EC-03 is uitgerust met een temperatuur-
beveiligingsfunctie om de accu en rege-
leenheid te beschermen.
Als een probleem wordt gedetecteerd,
wordt het display met de ritteller/kilometer-
teller geannuleerd en gaat “COOL” of
“HEAT” knipperen.

Wanneer de temperatuur van de accu
of regeleenheid een bepaalde tempe-
ratuur overschrijdt, gaat “HEAT” knip-
peren.

Wanneer de temperatuur van de accuonder een bepaalde temperatuur
komt, gaat “COOL” knipperen.
OPMERKING
Wanneer de temperatuur van de accu
een bepaalde temperatuur over-
schrijdt, gaat “HEAT” knipperen en
wordt het rijvermogen beperkt om het
elektrisch uitgangsvermogen van de
accu te begrenzen. Dit is normaal.

Wanneer de temperatuur van de accu
onder een bepaalde temperatuur
komt, gaat “COOL” knipperen en
wordt het rijvermogen beperkt om het
elektrisch uitgangsvermogen van de
accu te begrenzen. Dit is normaal.

Als u gedurende lange tijd in hoge
temperaturen met de machine rijdt,
kan “HEAT” gaan knipperen en kan de
rijsnelheid worden beperkt.

Als u met de machine gaat rijden nadat
deze op een warme locatie of in direct
zonlicht heeft gestaan, kan “HEAT”
gaan knipperen en kan de rijsnelheid
worden beperkt.

Als u met de machine gaat rijden nadat
deze op een zeer koude locatie (lager
dan 0 C) heeft gestaan, kan “COOL”
gaan knipperen en kan de rijsnelheid
worden beperkt.

Wanneer de accuniveau-indicator
minder dan twee segmenten toont en
1CB-F8199-D0.book 4 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-5
1
2
34
5
6
7
8
9
de machine wordt blootgesteld aan
hoge temperaturen, kan “COOL” gaan
knipperen en kan de rijsnelheid wor-
den beperkt.

Wanneer u lange tijd bergopwaarts
rijdt, kan “HEAT” gaan knipperen en
kan de rijsnelheid worden beperkt.

Wanneer u lange tijd bergopwaarts
rijdt, kan de temperatuur van de rege-
leenheid stijgen en kan “HEAT” gaan
knipperen. Als u voortdurend blijft rij-
den, gaat de bedrijfsstatusindicator
“RUN” uit om de regeleenheid te be-
schermen en is verder rijden mis-
schien niet meer mogelijk. Dit is echtergeen storing.
U kunt met de machine rijden wanneer de
bedrijfsstatusindicator “RUN” in het display
wordt weergegeven. De rijsnelheid kan ech-
ter worden beperkt om het elektrisch uit-
gangsvermogen van de accu te begrenzen
vanwege de hoge accutemperatuur.Wanneer de accuniveau-indicator minder
dan twee segmenten toont of het elektrisch
uitgangsvermogen van de accu is begrensd
vanwege de accutemperatuur, wordt het rij-
vermogen sterk beperkt. Dit is echter geen
storing.
Wanneer de accu en regeleenheid weer de
normale bedrijfstemperatuur hebben be-
reikt en de bedrijfsstatusindicator “RUN”
wordt weergegeven, keert het display met
de temperatuurwaarschuwing automatisch
terug naar het display met de ritteller/kilo-
meterteller.
Als de bedrijfsstatusindicator “RUN” niet
wordt weergegeven, kunt u niet met de ma-
chine rijden.Draai de sleutel naar “OFF” en laat de accu
en regeleenheid afkoelen voordat u weer
gaat rijden.
OPMERKINGWanneer de bedrijfsstatusindicator “RUN”
verdwijnt en u kunt niet verder rijden, kunt u
de temperatuurwaarschuwing annuleren
door de sleutel naar “OFF” en vervolgens
terug naar “ON” te draaien nadat de accu enregeleenheid zijn afgekoeld.
WAARSCHUWING
DWA15630
Draai de sleutel naar “OFF” voordat u de
EC-03 gaat duwen of verplaatsen. De
machine kan plotseling gaan rijden als u
de snelheidsregelaar opendraait wan-neer de sleutel naar “ON” is gedraaid.
1. Bedrijfsstatusindicator “RUN”
2. Temperatuurindicator “HEAT”
1
2
1. Ritteller/kilometerteller
1
1CB-F8199-D0.book 5 ページ ２０１０年１０月１８日　月曜日　午後５時５８分

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
4-6
2
345
6
7
8
9
Snelheidswaarschuwingsindicator
“SPEED”
Als de snelheid van de machine hoger is
dan 45 km/u, wordt de snelheidswaarschu-
wingsindicator weergegeven en knippert
het waarschuwingslampje.
Bedrijfsstatusindicator “RUN”
Deze indicator wordt weergegeven wan-
neer u met de machine kunt rijden.
Accuniveau-indicator
Deze indicator geeft de resterende accula-
ding aan.
Wanneer nog slechts één segment van de
accuniveau-indicator wordt weergegeven,
moet u de accu zo snel mogelijk opladen.
(Zie pagina 3-4 voor meer informatie over
het accuniveau.)
OPMERKINGControleer of de accu voldoende is opgela-den voordat u gaat rijden.
Als bij de zelfdiagnose een probleem met
de accu wordt gedetecteerd, brandt het
waarschuwingslampje, wordt het waar-
schuwingssymbool “ ” weergegeven en
knipperen alle segmenten van de accuni-
veau-indicator. Mogelijk wordt ook het elek-
trisch uitgangsvermogen van de accu
beperkt.
U kunt wel met de machine rijden, maar u
moet deze zo snel mogelijk laten controle-
ren door een Yamaha-dealer.Powermodusindicator “POWER”
Deze indicator wordt weergegeven wan-
neer de machine in de powermodus staat.
(Zie “Modus wijzigen” op pagina 3-1 voor
het schakelen van het display tussen de
standaardmodus en de powermodus.)
Waarschuwingslampje
Dit waarschuwingslampje gaat branden of
knipperen onder de volgende omstandighe-
den:
Snelheidswaarschuwingsindicator
Het waarschuwingslampje knippert als
de snelheid van de machine hoger is dan
45 km/u. Tegelijkertijd wordt de snelheids-
waarschuwingsindicator “SPEED” weerge-
geven.
FoutmeldingenAls een probleem wordt gedetecteerd, gaat
het waarschuwingslampje branden. Contro-
leer in dat geval het waarschuwingssym-
bool “ ”. Als dit symbool ook wordt
weergegeven, moet u de machine laten
controleren door een Yamaha-dealer.
Waarschuwingssymbool “ ”
Dit symbool knippert als een probleem is
gedetecteerd. Als het waarschuwingssym-
bool blijft knipperen nadat u de sleutel naar
1. Accuniveau-indicator
1
1. Accuniveau-indicator
2. Waarschuwingslampje
3. Waarschuwingssymbool “ ”
2
1
3
1CB-F8199-D0.book 6 ページ ２０１０年１０月１８日　月曜日　午後５時５８分
