2011 Seat Altea Betriebsanleitung (in German)

Selbsthilfe271
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel.
– Bringen Sie die Radzierkappe wieder an.Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifenfülldruck des montierten Rades sobald wie möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald wie möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.•Fahren Sie bis zur Prüfung des Anzugsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
Radzierkappen
Die Radzierkappen müssen abgenommen werden, um an die
Radschrauben heranzukommen.Demontieren
– Setzen Sie den Abziehhaken des Werkzeugsets in der dazu
vorgesehenen Öffnung in einem der Schraubendeckel des Radn-
abendeckels an ⇒Abb. 175 .
– Ziehen Sie die Radzierkappe ab.
Abb. 175 Radwechsel:
Radzierkappe abziehen
Altea_DE.book Seite 271 Donnerstag, 26. August 2010 9:36 09

Selbsthilfe
272Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Nehmen Sie die Radvollblende mit dem Drahthaken ab.
– Setzen Sie den Haken in einer der Aufnahmen in der Radvollb-
lende ein.
Einbauen
– Pressen Sie die Radvollblende mit Druck auf die Felge auf. Üben Sie den Druck zuerst an der St elle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende in die Stahlfelge einrasten.
Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die
Radschrauben gelockert werden.Lockern
–Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube.
– Greifen Sie das Ende des Radschlüssels und drehen Sie die Schraube etwa eine Umdrehung nach links ⇒ Abb. 176 .
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube.
– Fassen Sie am Schlüsselende an und drehen Sie die Schraube nach rechts, bis sie fest angezogen ist.
Abb. 176 Radwechsel:
Radschrauben lockern
Altea_DE.book Seite 272 Donnerstag, 26. August 2010 9:36 09

Selbsthilfe273
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n

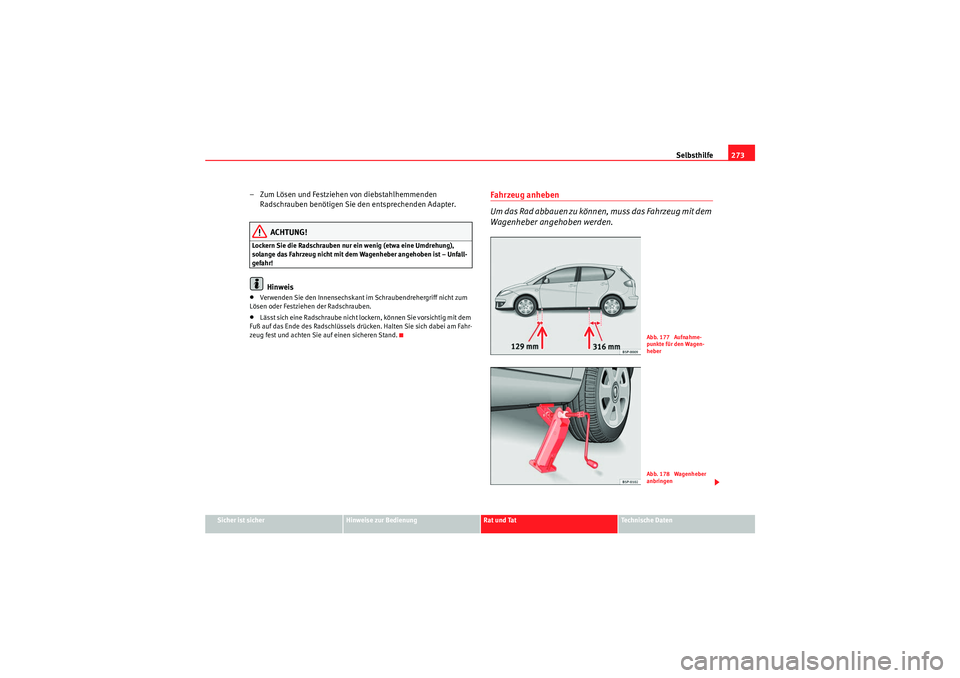

– Zum Lösen und Festziehen von diebstahlhemmenden
Radschrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG!
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung),
solange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfall-
gefahr!
Hinweis
•Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.•Lässt sich eine Radschraube nicht lockern, können Sie vorsichtig mit dem
Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am Fahr-
zeug fest und achten Sie auf einen sicheren Stand.
Fahrzeug anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit dem
Wagenheber angehoben werden.
Abb. 177 Aufnahme-
punkte für den Wagen-
heberAbb. 178 Wagenheber
anbringen
Altea_DE.book Seite 273 Donnerstag, 26. August 2010 9:36 09

Selbsthilfe
274
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu wechselnden Rad am nächsten liegt ⇒Seite 273, Abb. 177 .
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒Seite 273, Abb. 178 .
– Drehen Sie den Wagenheber weiter hoch, bis das Rad leicht vom Boden abhebt.Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒Seite 273,
Abb. 177 . Es gibt für jedes Rad genau eine Stelle. An anderen Stellen darf der
Wagenheber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergrund, wie z.B. Fliesenboden, sollten Sie
eine nicht rutschende Unterlage (z.B. eine Gummimatte) verwenden.
ACHTUNG!
•Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!•Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schritte
durchzuführen.Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie folgt
aus:
Rad abnehmen
– Schrauben Sie die Schrauben mit dem Innensechskant-Werk-
zeug des Griffs des Schraubendrehers (Bordwerkzeug) heraus
und legen Sie sie auf sauberem Untergrund ab ⇒Abb. 179 .
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit Hilfe des Innensechskants leicht an.
Abb. 179 Radwechsel:
Innensechskant zum
Drehen der Schrauben
Altea_DE.book Seite 274 Donnerstag, 26. August 2010 9:36 09

Selbsthilfe275
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
Die Radschrauben müssen sauber und leichtgängig sein. Kontrollieren Sie
die Auflageflächen von Rad und Nabe. Verunreinigungen auf diesen Flächen
sind vor der Radmontage zu entfernen.
Der Innensechskant im Schraubendrehergriff erleichtert die Handhabung der
Radschrauben. Dabei sollte die Umsteckklinge herausgezogen sein.
Bei der Montage von laufrichtungsgebundenen Reifen beachten Sie bitte die
Laufrichtung.
Hinweis
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.Diebstahlhemmende Radschrauben*
Zum Lösen der diebstahlhemmenden Schrauben benötigt
man einen speziellen Adapter.
– Setzen Sie den Adapter bis zum Anschlag in die diebstahlhem-
mende Radschraube ein ⇒ Abb. 180.
– Setzen Sie den Radschlüssel bis zum Anschlag in den Adapter ein.
– Lösen Sie die Radschraube bzw. ziehen Sie sie fest.Code-Nummer
Die Nummer der Radschraube ist auf der Vorderseite des Adapters einge-
stanzt.
Diese Nummer muss aufgeschrieben und sorgfältig aufbewahrt werden,
denn nur mit dieser Nummer ist ein Dupl ikat des Adapters beim SEAT-Betrieb
erhältlich.Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen müssen richtig herum
montiert werden.Ein laufrichtungsgebundenes Reifenprofil ist erkennbar an den Pfeilen auf
der Reifenflanke, die in Laufrichtung zeigen. Eine so vorgegebene Laufrich-
tung sollten Sie unbedingt einhalten. Nur dann kommen die optimalen Eigen-
schaften dieser Reifen bezüglich Haftvermögen, Laufgeräusch, Abrieb und
Aquaplaning voll zur Geltung.
Falls Sie das Reserverad bei einer Reifenpanne einmal entgegen der Laufrich-
tung montieren müssen, fahren Sie bitte vorsichtig, da die optimalen Eigen-
schaften des Reifens in dieser Situation nicht mehr gegeben sind. Dies ist
besonders bei Nässe wichtig.
Abb. 180 Diebstahlhem-
mende Radschrauben
Altea_DE.book Seite 275 Donnerstag, 26. August 2010 9:36 09

Selbsthilfe
276Damit Sie die Vorteile des laufrichtungsgebundenen Reifenprinzips wieder
voll nutzen können, sollten Sie den defekten Reifen sobald wie möglich
ersetzen und die richtige Laufrichtung bei allen Reifen wiederherstellen.Reifenreparaturset* (Tire-Mobility-System)Allgemeines und SicherheitshinweiseIhr Fahrzeug ist mit einem Reifenreparaturset, dem sogenannten Tire-Mobi-
lity-System (TMS) , ausgestattet.
Für den Fall einer Reifenpanne befinden sich im Gepäckraum unter der Lade-
bodenabdeckung das Reifendichtmittel und ein Kompressor .
Mit dem Tire-Mobility-System können Reifenbeschädigungen, verursacht
durch Fremdkörper bis etwa 4 mm Durchmesser, zuverlässig abgedichtet
werden.
Der Fremdkörper kann dabei im Reifen verbleiben.
Die Handhabung des Reifendichtmittels ist in einer Anleitung auf der Dicht-
mittelflasche beschrieben.
Hinweise zum Umgang mit dem Kompressor finden Sie im weiteren Verlauf
dieses Abschnittes.
ACHTUNG!
•Das Reifendichtmittel darf nur verwendet werden, wenn der Reifen
nicht durch Fahren ohne Luft vorgeschädigt ist.•Alle Sicherheits- und Handhabungshinweise auf dem Kompressor und
der Dichtmittelflasche genau befolgen.•Fahren Sie nicht über 80 km/h, vermeiden Sie Vollgasbeschleuni-
gungen, starkes Bremsen und rasante Kurvenfahrten.
•Mit dem Dichtmittel reparierte Reifen sind nur für den vorüberge-
henden und kurzzeitigen Einsatz bestimmt. Fahren Sie daher vorsichtig
zum nächsten Fachbetrieb.Umwelthinweis
Zur Entsorgung der Dichtmittelflasche wenden Sie sich bitte an einen Entsor-
gungsfachbetrieb oder Ihren SEAT-Betri eb. Dort kann dieses Produkt ein den
geeigneten Behältern fachgerecht entsorgt werden.
Hinweis
•Wenn Dichtmittel ausgetreten ist, lassen Sie es antrocknen. Sie können
es dann wie eine Folie abziehen.•Achten Sie auf das Verfallsdatum, das auf der Dichtmittelflasche steht.
Lassen Sie das Reifendichtmittel in einem Fachbetrieb austauschen.•Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.Vorarbeiten
Für die Reifenreparatur sind Vorarbeiten notwendig.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit entfernt vom fließenden Verkehr ab.
–Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie den Wählhebel
auf die Position P.
ACHTUNG! Fortsetzung
Altea_DE.book Seite 276 Donnerstag, 26. August 2010 9:36 09

Selbsthilfe277
Sicher ist sicher
Hinweise zur Bedienung
Rat und Tat
Te c h n i s c h e D a t e n
– Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer-
halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Prüfen Sie, ob eine Reparatur mit dem Tire-Mobility-System möglich ist „Allgemeines und Sicherheitshinweise“.
– Schrauben Sie den Ventildeckel des entsprechenden Rades ab.
– Nehmen Sie das Reifenreparaturset aus dem Gepäckraum.
ACHTUNG!
Schalten Sie die Warnblinkanlage ein und stellen Sie das Warndreieck auf.
Sie schützen damit sich selbst und andere Verkehrsteilnehmer.
Vo rsi ch t!
Besondere Vorsicht ist geboten, wenn Sie die Reifenreparatur auf einer
abschüssigen Fahrbahn durchführen.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.
Reifenreparatur durchführen
Die Reifenreparatur selbst besteht nach den Vorarbeiten aus
folgenden Abschnitten:Reifendichtmittel verwenden
– Auf der Flasche befindet sich eine Anleitung zum richtigen Gebrauch des Dichtmittels.
Reifen aufpumpen
– Kompressor und Druckschlauch aus dem Behältnis entnehmen.
– Die Befestigungsmutter auf das Reifenventil aufschrauben.
– Kabelanschluss des Kompressors in eine 12-Volt-Steckdose stecken.
– Kompressor einschalten und Fü lldruck am Manometer kontrol-
lieren.
Reparatur beenden
– Druckschlauch des Kompressors vom Ventil lösen.
– Ventildeckel fest aufschrauben.
– Die elektrische Verbindung des Kompressors mit dem Bordnetz trennen.
– Sämtliche Reparaturutensilien verstauen.
Altea_DE.book Seite 277 Donnerstag, 26. August 2010 9:36 09

Selbsthilfe
278
Hinweis•Wenn Ihr Fahrzeug mit einer Reifendruckkontrolle ausgestattet ist,
müssen die neuen Druckwerte mit der Taste SET an der Mittelkonsole abge-
speichert werden.•Der Kompressor sollte nie länger als etwa 6 Minuten betrieben werden.SicherungenSicherung ersetzen
Durchgebrannte Sicherungen müssen ersetzt werden.
Sicherungsdeckel unter dem Lenkrad
– Schalten Sie die Zündung und den betroffenen Stromverbrau- cher aus.
– Finden Sie heraus, welche Sicherung zu dem ausgefallenen Verbraucher gehört ⇒Seite 280.
– Nehmen Sie die Kunststoffklamme r aus ihrer Halterung im Siche-
rungsdeckel, stecken Sie sie auf die fragliche Sicherung und
ziehen Sie diese heraus.
– Falls die Sicherung durchgebrannt ist (erkennbar am durchge- schmolzenen Metallstreifen), so ersetzen Sie sie durch eine neue
Sicherung gleicher Stärke.
Sicherungsdeckel im Motorraum
– Schalten Sie die Zündung und den betroffenen Stromverbrau- cher aus.
Abb. 181 Links in der
Instrumententafel: Abde-
ckung des Sicherungskas-
tens
Abb. 182 Sicherungsde-
ckel im Motorraum
Altea_DE.book Seite 278 Donnerstag, 26. August 2010 9:36 09
