2011 Peugeot Partner Manual do proprietário (in Portuguese)

63
ERGONOMIA e CONFORT
O
33


Bancos

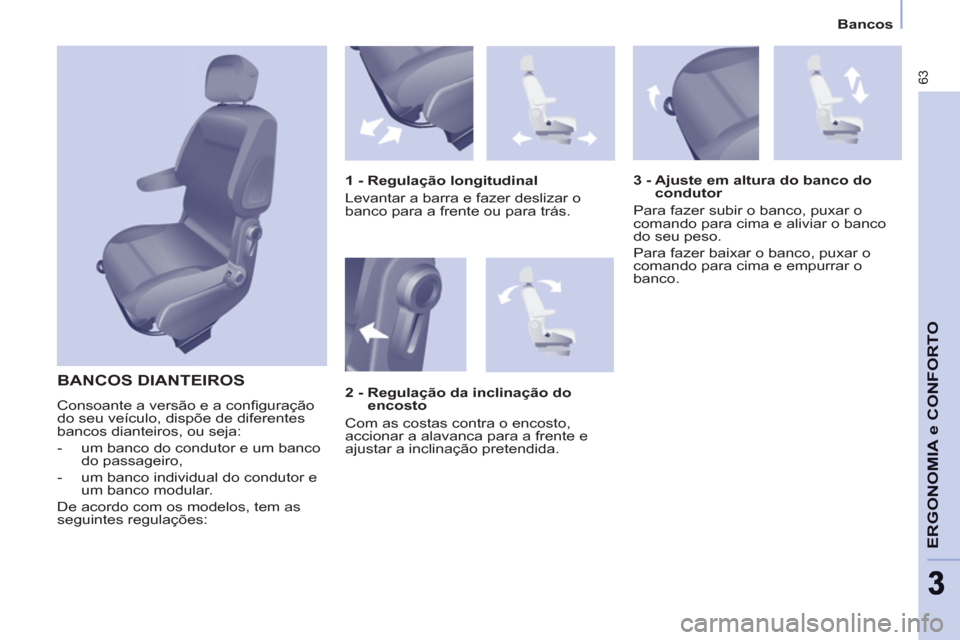

BANCOS DIANTEIROS

Consoante a versão e a confi guração
do seu veículo, dispõe de diferentes
bancos dianteiros, ou seja:


- um banco do condutor e um banco
do passageiro,

- um banco individual do condutor e
um banco modular.
De acordo com os modelos, tem as
seguintes regulações:
1 - Regulação longitudinal
Levantar a barra e fazer deslizar o
banco para a frente ou para trás.
3 - Ajuste em altura do banco do
condutor
Para fazer subir o banco, puxar o
comando para cima e aliviar o banco
do seu peso.
Para fazer baixar o banco, puxar o
comando para cima e empurrar o
banco.

2 - Regulação da inclinação do
encosto
Com as costas contra o encosto,
accionar a alavanca para a frente e
ajustar a inclinação pretendida.

64
Bancos

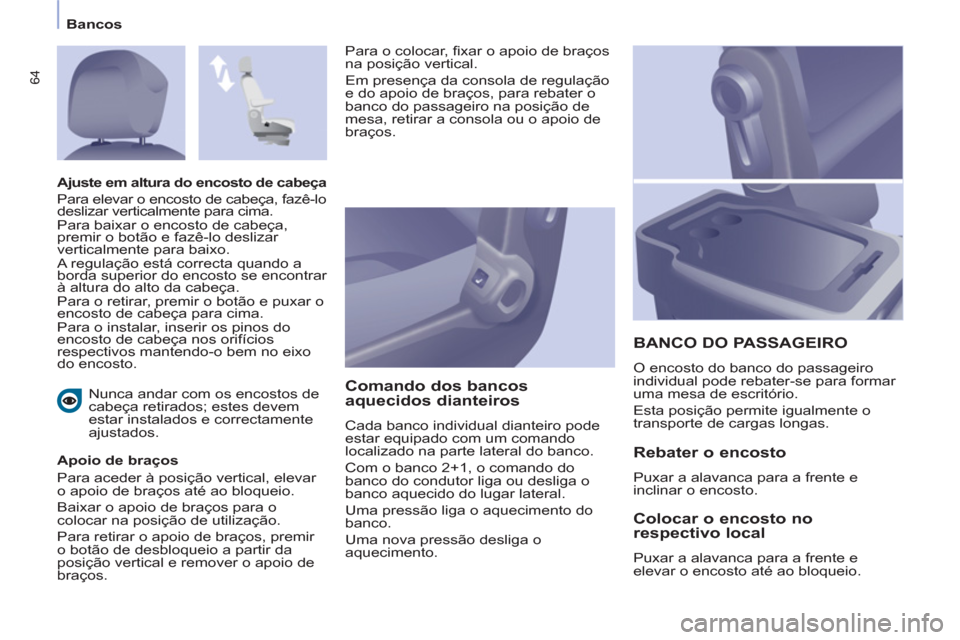

Nunca andar com os encostos de
cabeça retirados; estes devem
estar instalados e correctamente
ajustados.

Apoio de braços
Para aceder à posição vertical, elevar
o apoio de braços até ao bloqueio.
Baixar o apoio de braços para o
colocar na posição de utilização.
Para retirar o apoio de braços, premir
o botão de desbloqueio a partir da
posição vertical e remover o apoio de
braços.

Comando dos bancos
aquecidos dianteiros
Cada banco individual dianteiro pode
estar equipado com um comando
localizado na parte lateral do banco.
Com o banco 2+1, o comando do
banco do condutor liga ou desliga o
banco aquecido do lugar lateral.
Uma pressão liga o aquecimento do
banco.
Uma nova pressão desliga o
aquecimento.

BANCO DO PASSAGEIRO

O encosto do banco do passageiro
individual pode rebater-se para formar
uma mesa de escritório.
Esta posição permite igualmente o
transporte de cargas longas.
Ajuste em altura do encosto de cabeça
Para elevar o encosto de cabeça, fazê-lo
deslizar verticalmente para cima.
Para baixar o encosto de cabeça,
premir o botão e fazê-lo deslizar
verticalmente para baixo.
A regulação está correcta quando a
borda superior do encosto se encontrar
à altura do alto da cabeça.
Para o retirar, premir o botão e puxar o
encosto de cabeça para cima.
Para o instalar, inserir os pinos do
encosto de cabeça nos orifícios
respectivos mantendo-o bem no eixo
do encosto.

Rebater o encosto

Puxar a alavanca para a frente e
inclinar o encosto.


Colocar o encosto no
respectivo local
Puxar a alavanca para a frente e
elevar o encosto até ao bloqueio. Para o colocar, fi xar o apoio de braços
na posição vertical.
Em presença da consola de regulação
e do apoio de braços, para rebater o
banco do passageiro na posição de
mesa, retirar a consola ou o apoio de
braços.

65
ERGONOMIA e CONFORT
O
33


Bancos

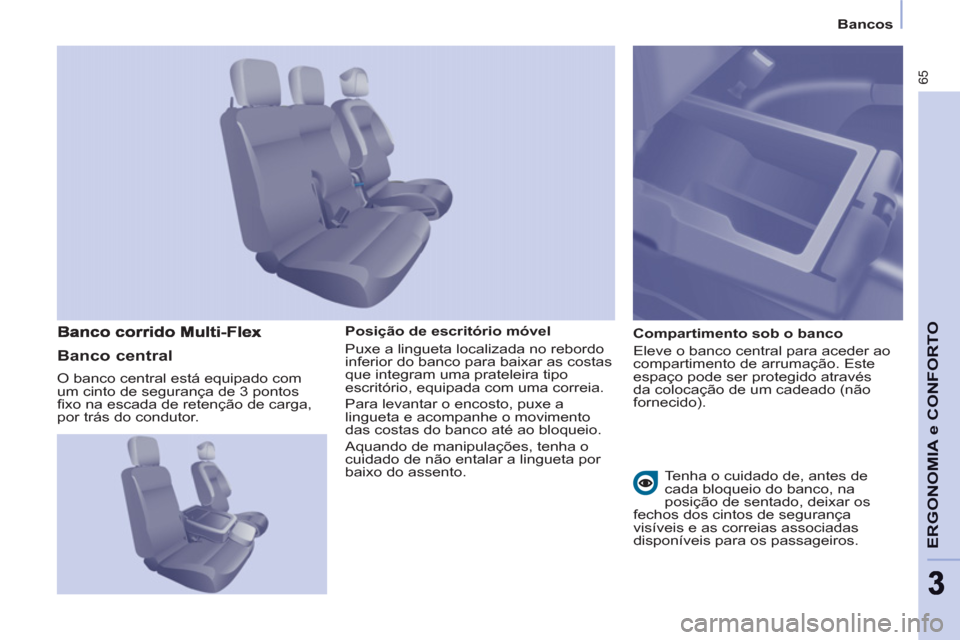

Posição de escritório móvel
Puxe a lingueta localizada no rebordo
inferior do banco para baixar as costas
que integram uma prateleira tipo
escritório, equipada com uma correia.
Para levantar o encosto, puxe a
lingueta e acompanhe o movimento
das costas do banco até ao bloqueio.
Aquando de manipulações, tenha o
cuidado de não entalar a lingueta por
baixo do assento.
Compartimento sob o banco
Eleve o banco central para aceder ao
compartimento de arrumação. Este
espaço pode ser protegido através
da colocação de um cadeado (não
fornecido).


Banco central

O banco central está equipado com
um cinto de segurança de 3 pontos
fi xo na escada de retenção de carga,
por trás do condutor.

Tenha o cuidado de, antes de
cada bloqueio do banco, na
posição de sentado, deixar os
fechos dos cintos de segurança
visíveis e as correias associadas
disponíveis para os passageiros.

66
Bancos

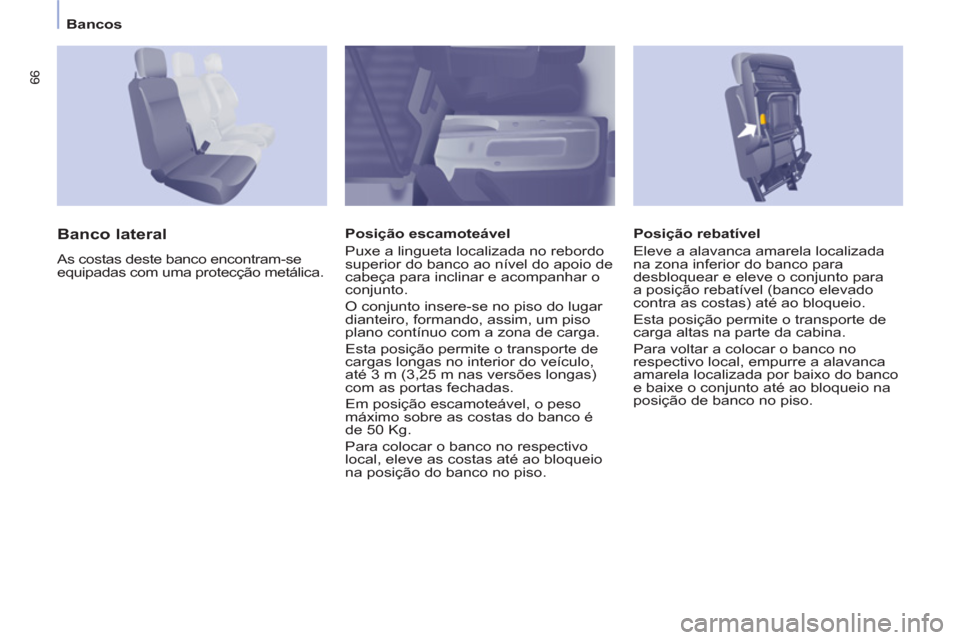

Posição rebatível
Eleve a alavanca amarela localizada
na zona inferior do banco para
desbloquear e eleve o conjunto para
a posição rebatível (banco elevado
contra as costas) até ao bloqueio.
Esta posição permite o transporte de
carga altas na parte da cabina.
Para voltar a colocar o banco no
respectivo local, empurre a alavanca
amarela localizada por baixo do banco
e baixe o conjunto até ao bloqueio na
posição de banco no piso.



Banco lateral

As costas deste banco encontram-se
equipadas com uma protecção metálica.
Posição escamoteável
Puxe a lingueta localizada no rebordo
superior do banco ao nível do apoio de
cabeça para inclinar e acompanhar o
conjunto.
O conjunto insere-se no piso do lugar
dianteiro, formando, assim, um piso
plano contínuo com a zona de carga.
Esta posição permite o transporte de
cargas longas no interior do veículo,
até 3 m (3,25 m nas versões longas)
com as portas fechadas.
Em posição escamoteável, o peso
máximo sobre as costas do banco é
de 50 Kg.
Para colocar o banco no respectivo
local, eleve as costas até ao bloqueio
na posição do banco no piso.

67
ERGONOMIA e CONFORT
O
33


Bancos

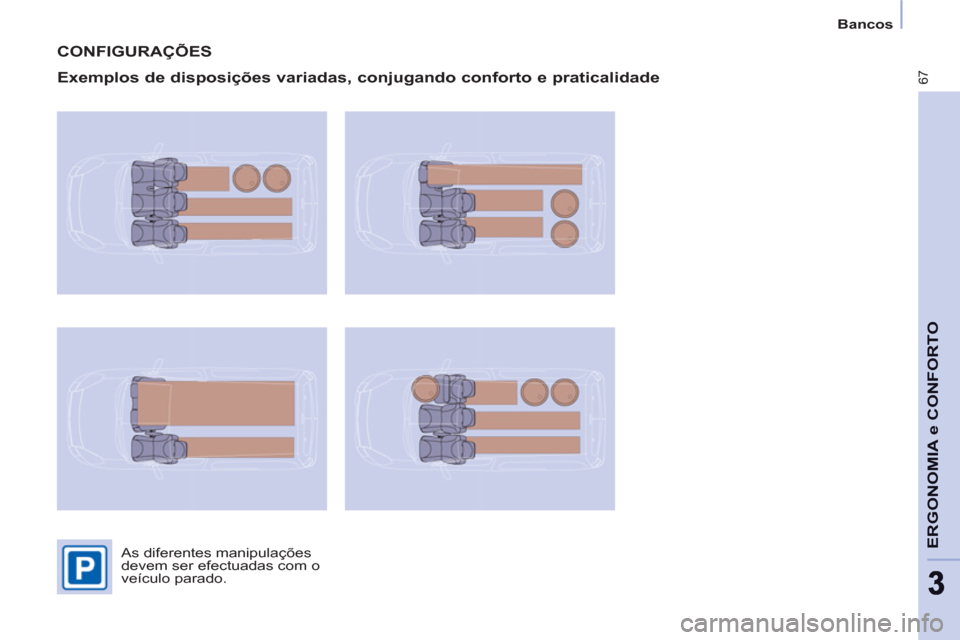

CONFIGURAÇÕES

Exemplos de disposições variadas, conjugando conforto e praticalidade

As diferentes manipulações
devem ser efectuadas com o
veículo parado.

68


Vida a bordo

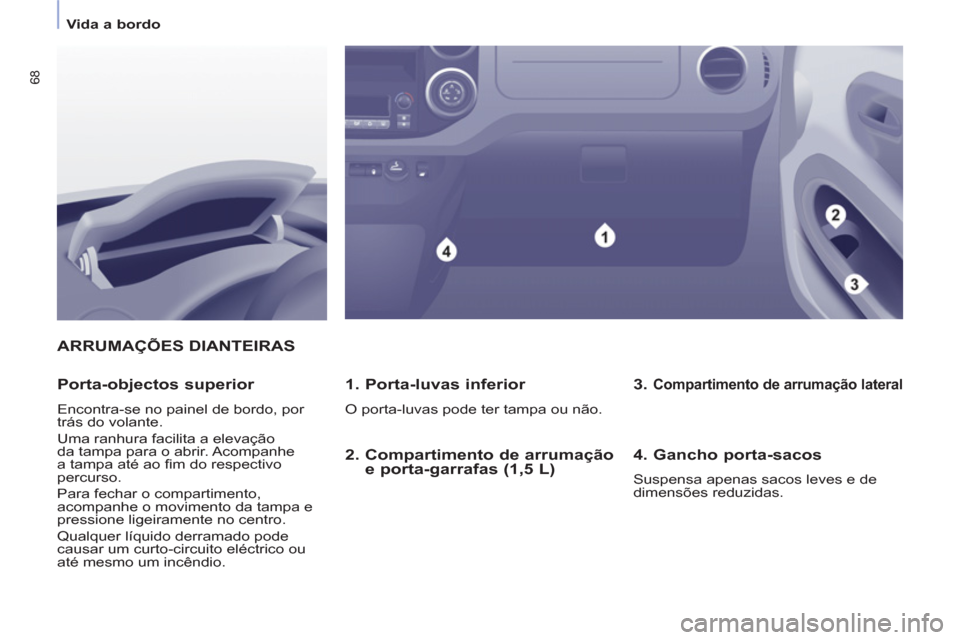

ARRUMAÇÕES DIANTEIRAS

1. Porta-luvas inferior

O porta-luvas pode ter tampa ou não.


Porta-objectos superior

Encontra-se no painel de bordo, por
trás do volante.
Uma ranhura facilita a elevação
da tampa para o abrir. Acompanhe
a tampa até ao fi m do respectivo
percurso.
Para fechar o compartimento,
acompanhe o movimento da tampa e
pressione ligeiramente no centro.
Qualquer líquido derramado pode
causar um curto-circuito eléctrico ou
até mesmo um incêndio.


3. Compartimento de arrumação lateral


4. Gancho porta-sacos

Suspensa apenas sacos leves e de
dimensões reduzidas.


2. Compartimento de arrumação
e porta-garrafas (1,5 L)

69
ERGONOMIA e CONFORT
O
33
Vida a bordo

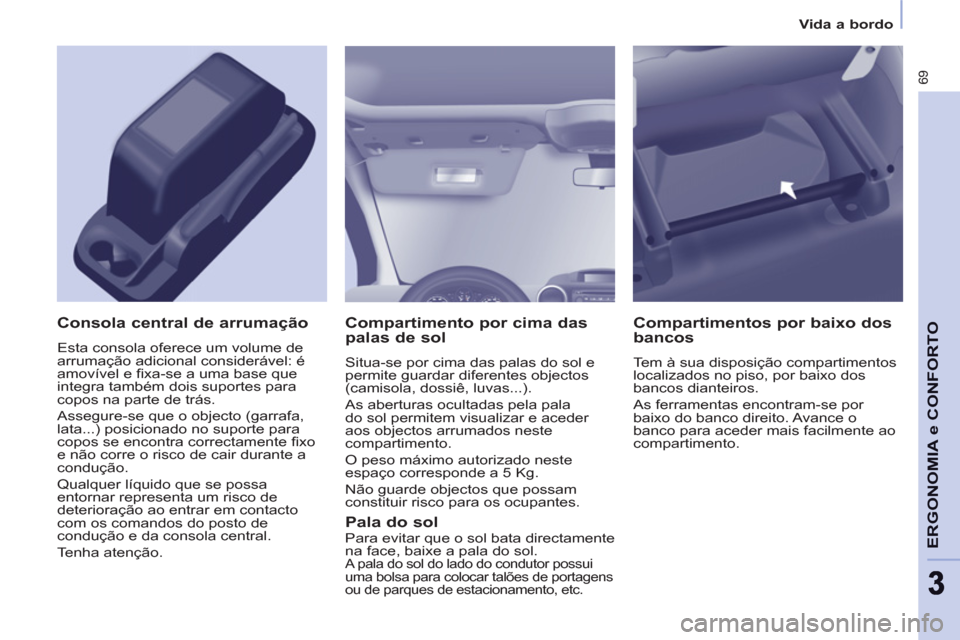

Compartimento por cima das
palas de sol
Situa-se por cima das palas do sol e
permite guardar diferentes objectos
(camisola, dossiê, luvas...).
As aberturas ocultadas pela pala
do sol permitem visualizar e aceder
aos objectos arrumados neste
compartimento.
O peso máximo autorizado neste
espaço corresponde a 5 Kg.
Não guarde objectos que possam
constituir risco para os ocupantes.


Consola central de arrumação

Esta consola oferece um volume de
arrumação adicional considerável: é
amovível e fi xa-se a uma base que
integra também dois suportes para
copos na parte de trás.
Assegure-se que o objecto (garrafa,
lata...) posicionado no suporte para
copos se encontra correctamente fi xo
e não corre o risco de cair durante a
condução.
Qualquer líquido que se possa
entornar representa um risco de
deterioração ao entrar em contacto
com os comandos do posto de
condução e da consola central.
Tenha atenção.


Pala do sol
Para evitar que o sol bata directamente
na face, baixe a pala do sol.
A pala do sol do lado do condutor possui
uma bolsa para colocar talões de portagens
ou de parques de estacionamento, etc.


Compartimentos por baixo dos
bancos
Tem à sua disposição compartimentos
localizados no piso, por baixo dos
bancos dianteiros.
As ferramentas encontram-se por
baixo do banco direito. Avance o
banco para aceder mais facilmente ao
compartimento.

70


Vida a bordo

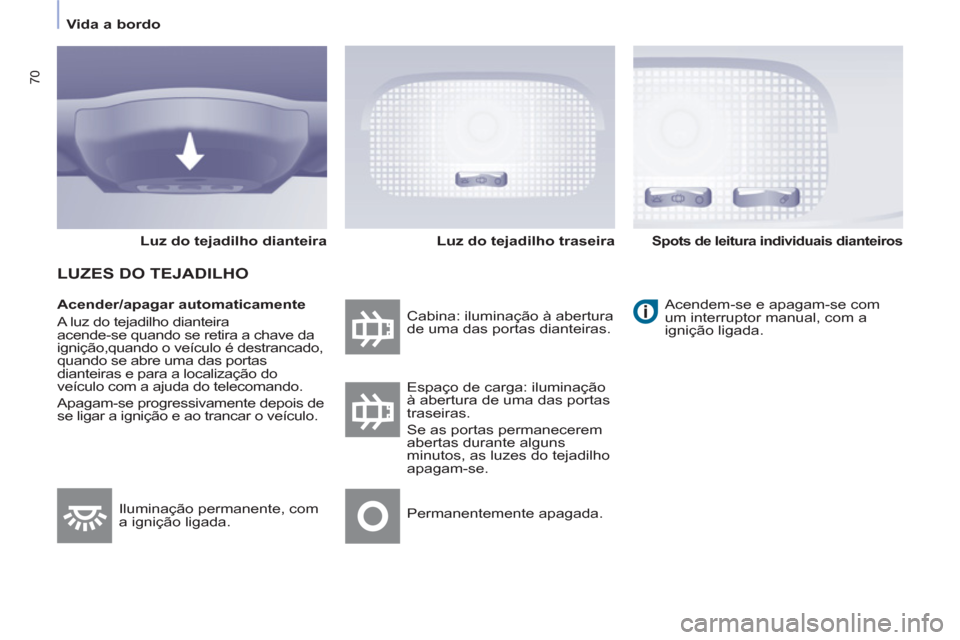

Acender/apagar automaticamente
A luz do tejadilho dianteira
acende-se quando se retira a chave da
ignição,quando o veículo é destrancado,
quando se abre uma das portas
dianteiras e para a localização do
veículo com a ajuda do telecomando.
Apagam-se progressivamente depois de
se ligar a ignição e ao trancar o veículo. Cabina: iluminação à abertura
de uma das portas dianteiras. Acendem-se e apagam-se com
um interruptor manual, com a
ignição ligada.

Espaço de carga: iluminação
à abertura de uma das portas
traseiras.
Se as portas permanecerem
abertas durante alguns
minutos, as luzes do tejadilho
apagam-se.
Permanentemente apagada. Iluminação permanente, com
a ignição ligada.
Luz do tejadilho dianteira

LUZES DO TEJADILHO


Luz do tejadilho traseira

Spots de leitura individuais dianteiros
