2011 Peugeot Partner Instrukcja Obsługi (in Polish)

23
GOTOWY do DROGI
2

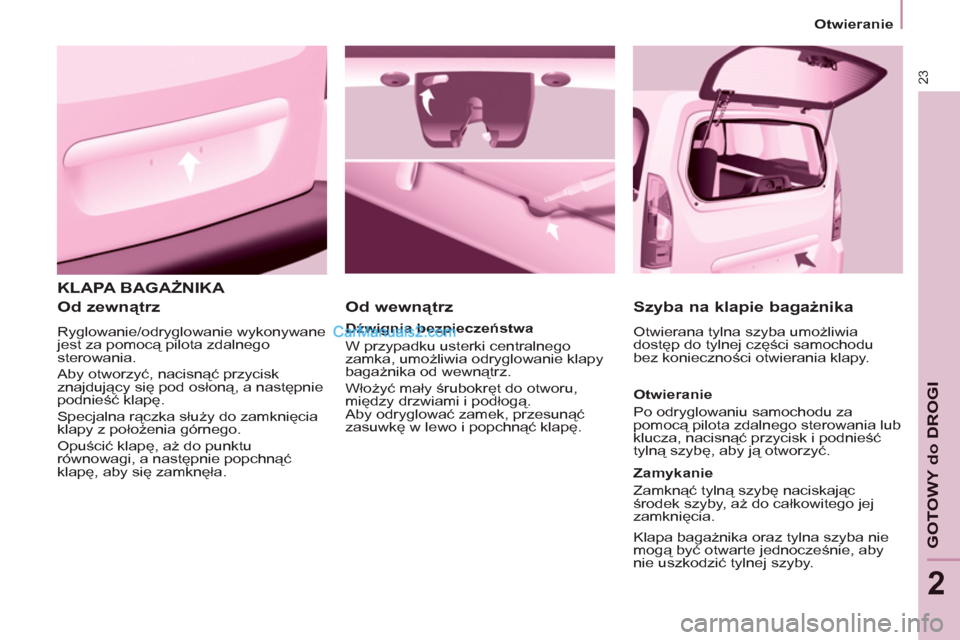

KLAPA BAGAŻNIKA

Od zewnątrz

Ryglowanie/odryglowanie wykonywane
jest za pomocą pilota zdalnego
sterowania.
Aby otworzyć, nacisnąć przycisk
znajdujący się pod osłoną, a następnie
podnieść klapę.
Specjalna rączka służy do zamknięcia
klapy z położenia górnego.
Opuścić klapę, aż do punktu
równowagi, a następnie popchnąć
klapę, aby się zamknęła.


Od wewnątrz


Dźwignia bezpieczeństwa
W przypadku usterki centralnego
zamka, umożliwia odryglowanie klapy
bagażnika od wewnątrz.
Włożyć mały śrubokręt do otworu,
między drzwiami i podłogą.
Aby odryglować zamek, przesunąć
zasuwkę w lewo i popchnąć klapę.



Szyba na klapie bagażnika

Otwierana tylna szyba umożliwia
dostęp do tylnej części samochodu
bez konieczności otwierania klapy.

Otwieranie
Po odryglowaniu samochodu za
pomocą pilota zdalnego sterowania lub
klucza, nacisnąć przycisk i podnieść
tylną szybę, aby ją otworzyć.

Zamykanie
Zamknąć tylną szybę naciskając
środek szyby, aż do całkowitego jej
zamknięcia.

Klapa bagażnika oraz tylna szyba nie
mogą być otwarte jednocześnie, aby
nie uszkodzić tylnej szyby.


Otwieranie

24

Dioda przycisku:


- miga, jeżeli samochód jest
zaryglowany na postoju, silnik
wyłączony,

- zapala się, jeżeli samochód
jest zaryglowany i w momencie
włączenia zapłonu.

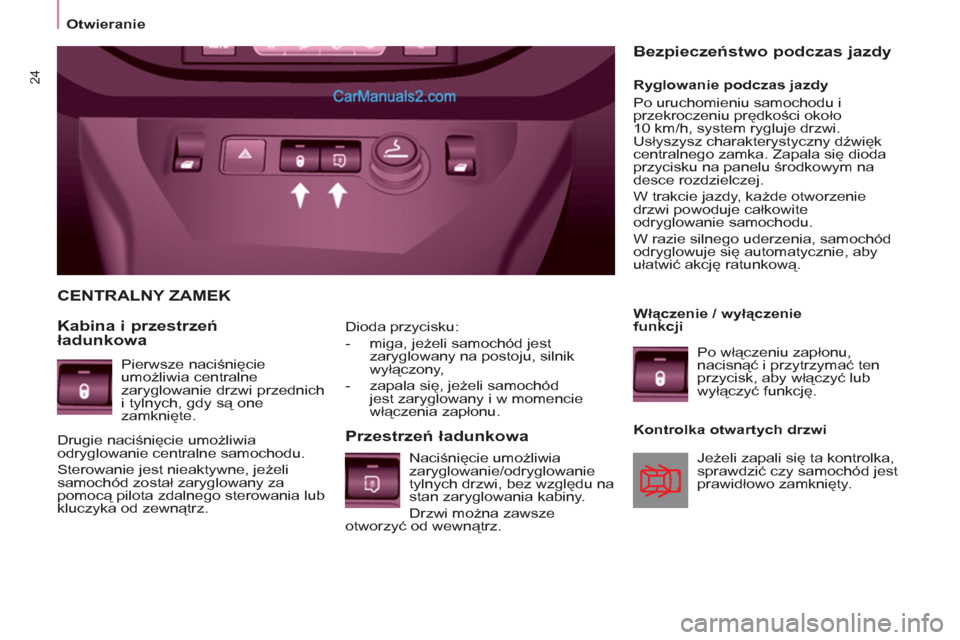

CENTRALNY ZAMEK

Kabina i przestrzeń
ładunkowa

Przestrzeń ładunkowa


Ryglowanie podczas jazdy
Po uruchomieniu samochodu i
przekroczeniu prędkości około
10 km/h, system rygluje drzwi.
Usłyszysz charakterystyczny dźwięk
centralnego zamka. Zapala się dioda
przycisku na panelu środkowym na
desce rozdzielczej.
W trakcie jazdy, każde otworzenie
drzwi powoduje całkowite
odryglowanie samochodu.
W razie silnego uderzenia, samochód
odryglowuje się automatycznie, aby
ułatwić akcję ratunkową.


Bezpieczeństwo podczas jazdy

Pierwsze naciśnięcie
umożliwia centralne
zaryglowanie drzwi przednich
i tylnych, gdy są one
zamknięte.
Drugie naciśnięcie umożliwia
odryglowanie centralne samochodu.
Sterowanie jest nieaktywne, jeżeli
samochód został zaryglowany za
pomocą pilota zdalnego sterowania lub
kluczyka od zewnątrz.
Włączenie / wyłączenie
funkcji
Po włączeniu zapłonu,
nacisnąć i przytrzymać ten
przycisk, aby włączyć lub
wyłączyć funkcję.

Kontrolka otwartych drzwi

Jeżeli zapali się ta kontrolka,
sprawdzić czy samochód jest
prawidłowo zamknięty.
Naciśnięcie umożliwia
zaryglowanie/odryglowanie
tylnych drzwi, bez względu na
stan zaryglowania kabiny.
Drzwi można zawsze
otworzyć od wewnątrz.

Otwieranie

GOTOWY do DROGI
22

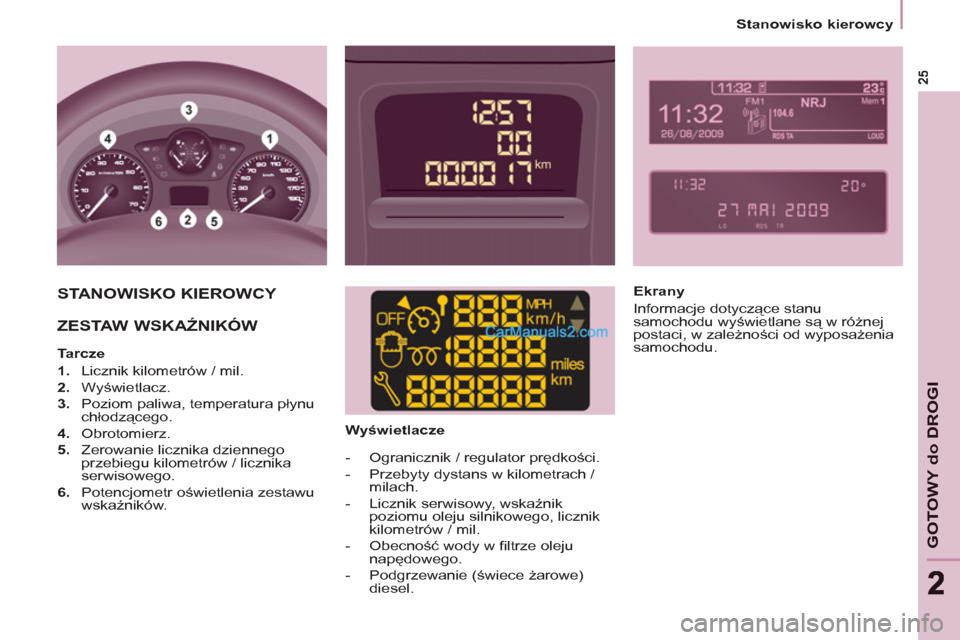

Stanowisko kierowcy


STANOWISKO KIEROWCY
ZESTAW WSKAŹNIKÓW



Tarcze


1.
Licznik kilometrów / mil.

2.
Wyświetlacz.

3.
Poziom paliwa, temperatura płynu
chłodzącego.

4.
Obrotomierz.

5.
Zerowanie licznika dziennego
przebiegu kilometrów / licznika
serwisowego.

6.
Potencjometr oświetlenia zestawu
wskaźników.



Wyświetlacze


- Ogranicznik / regulator prędkości.

- Przebyty dystans w kilometrach /
milach.

- Licznik serwisowy, wskaźnik
poziomu oleju silnikowego, licznik
kilometrów / mil.

- Obecność wody w fi ltrze oleju
napędowego.

- Podgrzewanie (świece żarowe)
diesel.


Ekrany
Informacje dotyczące stanu
samochodu wyświetlane są w różnej
postaci, w zależności od wyposażenia
samochodu.

26


Stanowisko kierowcy

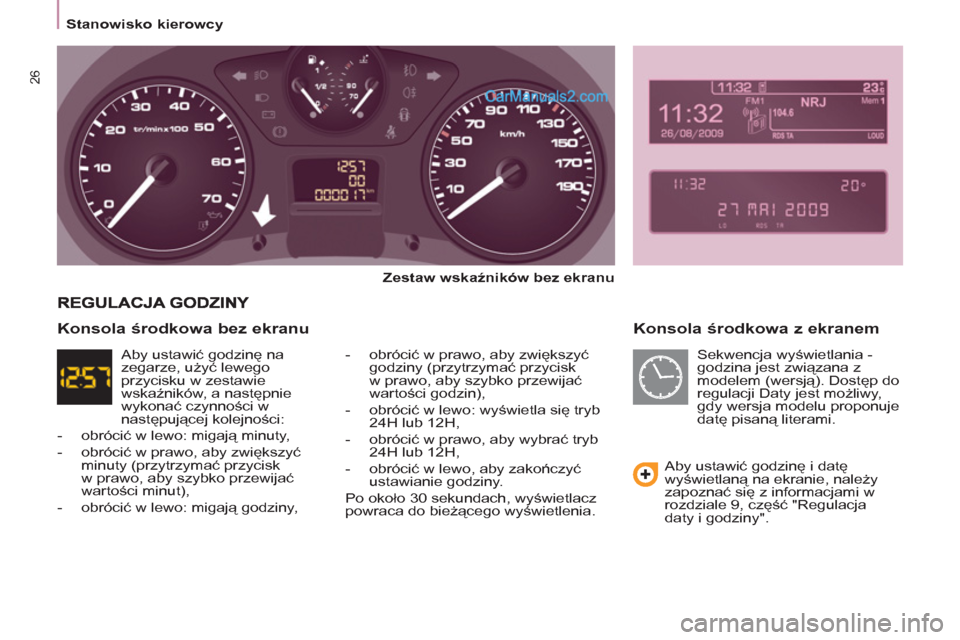

Konsola środkowa z ekranem


Zestaw wskaźników bez ekranu


- obrócić w prawo, aby zwiększyć
godziny (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości godzin),

- obrócić w lewo: wyświetla się tryb
24H lub 12H,

- obrócić w prawo, aby wybrać tryb
24H lub 12H,

- obrócić w lewo, aby zakończyć
ustawianie godziny.
Po około 30 sekundach, wyświetlacz
powraca do bieżącego wyświetlenia.


Aby ustawić godzinę i datę
wyświetlaną na ekranie, należy
zapoznać się z informacjami w
rozdziale 9, część "Regulacja
daty i godziny".


Konsola środkowa bez ekranu

Aby ustawić godzinę na
zegarze, użyć lewego
przycisku w zestawie
wskaźników, a następnie
wykonać czynności w
następującej kolejności:


- obrócić w lewo: migają minuty,

- obrócić w prawo, aby zwiększyć
minuty (przytrzymać przycisk
w prawo, aby szybko przewijać
wartości minut),

- obrócić w lewo: migają godziny, Sekwencja wyświetlania -
godzina jest związana z
modelem (wersją). Dostęp do
regulacji Daty jest możliwy,
gdy wersja modelu proponuje
datę pisaną literami.

27
GOTOWY do DROGI
22


Stanowisko kierowcy

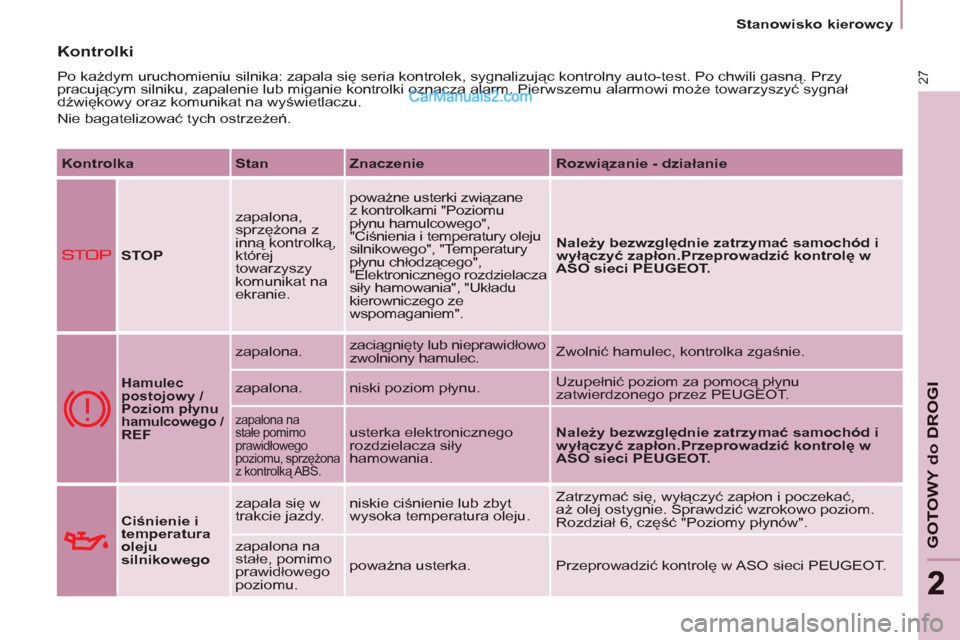

Kontrolki

Po każdym uruchomieniu silnika: zapala się seria kontrolek, sygnalizując kontrolny auto-test. Po chwili gasną. Przy
pracującym silniku, zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał
dźwiękowy oraz komunikat na wyświetlaczu.
Nie bagatelizować tych ostrzeżeń.

Kontrolka

Stan

Znaczenie

Rozwiązanie - działanie



STOP

zapalona,
sprzężona z
inną kontrolką,
której
towarzyszy
komunikat na
ekranie. poważne usterki związane
z kontrolkami "Poziomu
płynu hamulcowego",
"Ciśnienia i temperatury oleju
silnikowego", "Temperatury
płynu chłodzącego",
"Elektronicznego rozdzielacza
siły hamowania", "Układu
kierowniczego ze
wspomaganiem".
Należy bezwzględnie zatrzymać samochód i
wyłączyć zapłon.Przeprowadzić
kontrolę w
ASO sieci PEUGEOT.



Hamulec
postojowy /
Poziom płynu
hamulcowego /
REF


zapalona. zaciągnięty lub nieprawidłowo
zwolniony hamulec. Zwolnić hamulec, kontrolka zgaśnie.
zapalona. niski poziom płynu. Uzupełnić poziom za pomocą płynu
zatwierdzonego przez PEUGEOT.
zapalona na
stałe pomimo
prawidłowego
poziomu, sprzężona
z kontrolką ABS.
usterka elektronicznego
rozdzielacza siły
hamowania.
Należy bezwzględnie zatrzymać samochód i
wyłączyć zapłon

.Przeprowadzić kontrolę w
ASO sieci PEUGEOT.


Ciśnienie i
temperatura
oleju
silnikowego
zapala się w
trakcie jazdy. niskie ciśnienie lub zbyt
wysoka temperatura oleju. Zatrzymać się, wyłączyć zapłon i poczekać,
aż olej ostygnie. Sprawdzić wzrokowo poziom.
Rozdział 6, część "Poziomy płynów".
zapalona na
stałe, pomimo
prawidłowego
poziomu. poważna usterka. Przeprowadzić kontrolę w ASO sieci PEUGEOT.

28


Stanowisko kierowcy

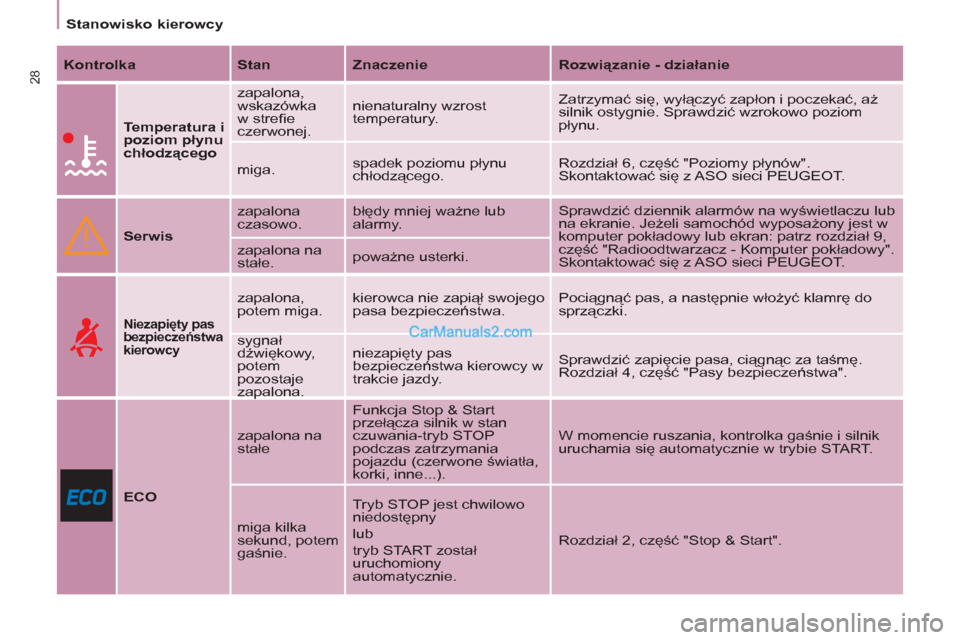

Kontrolka

Stan

Znaczenie

Rozwiązanie - działanie




Temperatura i
poziom płynu
chłodzącego
zapalona,
wskazówka
w strefi e
czerwonej. nienaturalny wzrost
temperatury. Zatrzymać się, wyłączyć zapłon i poczekać, aż
silnik ostygnie. Sprawdzić wzrokowo poziom
płynu.
miga. spadek poziomu płynu
chłodzącego. Rozdział 6, część "Poziomy płynów".
Skontaktować się z ASO sieci PEUGEOT.



Serwis
zapalona
czasowo. błędy mniej ważne lub
alarmy. Sprawdzić dziennik alarmów na wyświetlaczu lub
na ekranie. Jeżeli samochód wyposażony jest w
komputer pokładowy lub ekran: patrz rozdział 9,
część "Radioodtwarzacz - Komputer pokładowy".
Skontaktować się z ASO sieci PEUGEOT. zapalona na
stałe. poważne usterki.



Niezapięty pas
bezpieczeństwa
kierowcy

zapalona,
potem miga. kierowca nie zapiął swojego
pasa bezpieczeństwa. Pociągnąć pas, a następnie włożyć klamrę do
sprzączki.
sygnał
dźwiękowy,
potem
pozostaje
zapalona. niezapięty pas
bezpieczeństwa kierowcy w
trakcie jazdy. Sprawdzić zapięcie pasa, ciągnąc za taśmę.
Rozdział 4, część "Pasy bezpieczeństwa".



ECO
zapalona na
stałe Funkcja Stop & Start
przełącza silnik w stan
czuwania-tryb STOP
podczas zatrzymania
pojazdu (czerwone światła,
korki, inne...). W momencie ruszania, kontrolka gaśnie i silnik
uruchamia się automatycznie w trybie START.
miga kilka
sekund, potem
gaśnie. Tryb STOP jest chwilowo
niedostępny
lub
tryb START został
uruchomiony
automatycznie. Rozdział 2, część "Stop & Start".

29
GOTOWY do DROGI
22


Stanowisko kierowcy

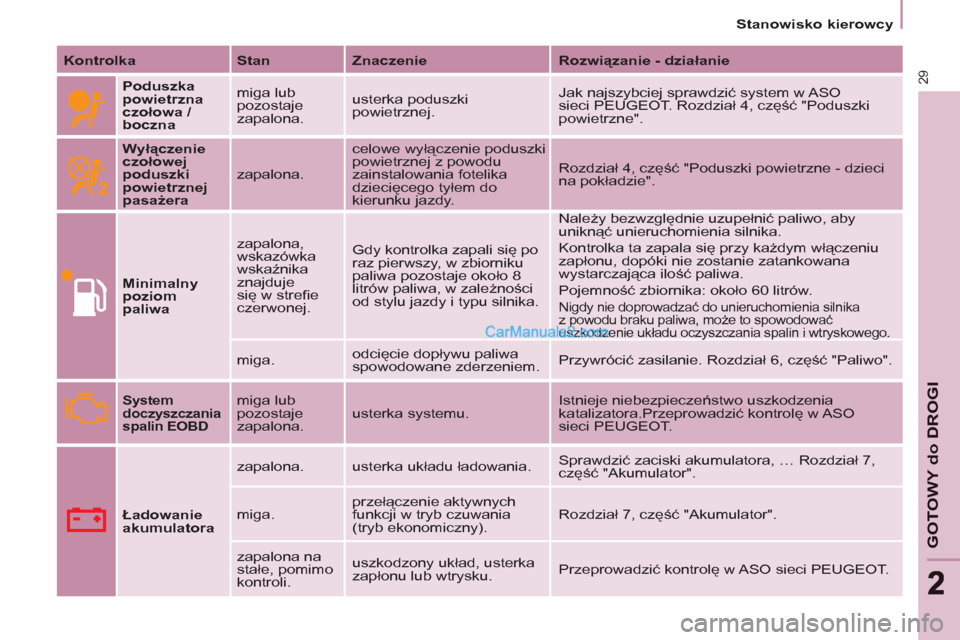

Kontrolka

Stan

Znaczenie

Rozwiązanie - działanie


Poduszka
powietrzna
czołowa /
boczna
miga lub
pozostaje
zapalona. usterka poduszki
powietrznej. Jak najszybciej sprawdzić system w ASO
sieci PEUGEOT. Rozdział 4, część "Poduszki
powietrzne".

Wyłączenie
czołowej
poduszki
powietrznej
pasażera
zapalona. celowe wyłączenie poduszki
powietrznej z powodu
zainstalowania fotelika
dziecięcego tyłem do
kierunku jazdy. Rozdział 4, część "Poduszki powietrzne - dzieci
na pokładzie".

Minimalny
poziom
paliwa
zapalona,
wskazówka
wskaźnika
znajduje
się w strefi e
czerwonej. Gdy kontrolka zapali się po
raz pierwszy, w zbiorniku
paliwa pozostaje około 8
litrów paliwa, w zależności
od stylu jazdy i typu silnika. Nale
ży bezwzględnie uzupełnić paliwo, aby
uniknąć unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu
zapłonu, dopóki nie zostanie zatankowana
wystarczająca ilość paliwa.
Pojemność zbiornika: około 60 litrów.

Nigdy nie doprowadzać do unieruchomienia silnika
z powodu braku paliwa, może to spowodować
uszkodzenie układu oczyszczania spalin i wtryskowego.

miga. odcięcie dopływu paliwa
spowodowane zderzeniem. Przywrócić zasilanie. Rozdział 6, część "Paliwo".


System
doczyszczania
spalin EOBD
miga lub
pozostaje
zapalona. usterka systemu. Istnieje niebezpieczeństwo uszkodzenia
katalizatora.Przeprowadzić kontrolę w ASO
sieci PEUGEOT.

Ładowanie
akumulatora
zapalona. usterka układu ładowania. Sprawdzić zaciski akumulatora, … Rozdział 7,
część "Akumulator".
miga. przełączenie aktywnych
funkcji w tryb czuwania
(tryb ekonomiczny). Rozdział 7, część "Akumulator".
zapalona na
stałe, pomimo
kontroli. uszkodzony układ, usterka
zapłonu lub wtrysku. Przeprowadzić kontrolę w ASO sieci PEUGEOT.

ABS
30


Stanowisko kierowcy


Kontrolka

Stan

Znaczenie

Rozwiązanie - działanie



Układ
kierowniczy ze
wspomaganiem

zapalona. usterka. Samochód nie ma wspomagania kierownicy.
Przeprowadzić kontrolę w ASO sieci PEUGEOT.

Otwarte drzwi
zapalona i
komunikat na
ekranie. otwarte drzwi, bagażnik lub
pokrywa silnika. Sprawdzić, czy wszystkie elementy są
zamknięte.

ABS
zapalona na
stałe. usterka systemu
zapobiegającego blokadzie
kół. Samochód zachowuje klasyczny sposób
hamowania.
Skontaktować się z ASO sieci PEUGEOT.

ESP
miga. uruchomienie regulacji ASR
lub ESP. System optymalizuje kontrolę nad pojazdem i
poprawia utrzymanie toru jazdy samochodu.
Rozdział 4, część "Bezpieczeństwo podczas
jazdy".
zapalona na
stałe. usterka. Na przykład: niskie
ciśnienie w ogumieniu. Na przykład: sprawdzić ciśnienie w ogumieniu.
Przeprowadzić kontrolę w ASO sieci PEUGEOT.
(Czujnik prę
dkości koła, blok hydrauliczny, ...).
zapalona na
stałe i zapalona
dioda przycisku
(na desce
rozdzielczej). wyłączenie systemu przez
kierowcę. System jest wyłączony.
Automatyczne włączenie systemu nastąpi
po przekroczeniu 50 km/h lub po naciśnięciu
przycisku (na desce rozdzielczej).
